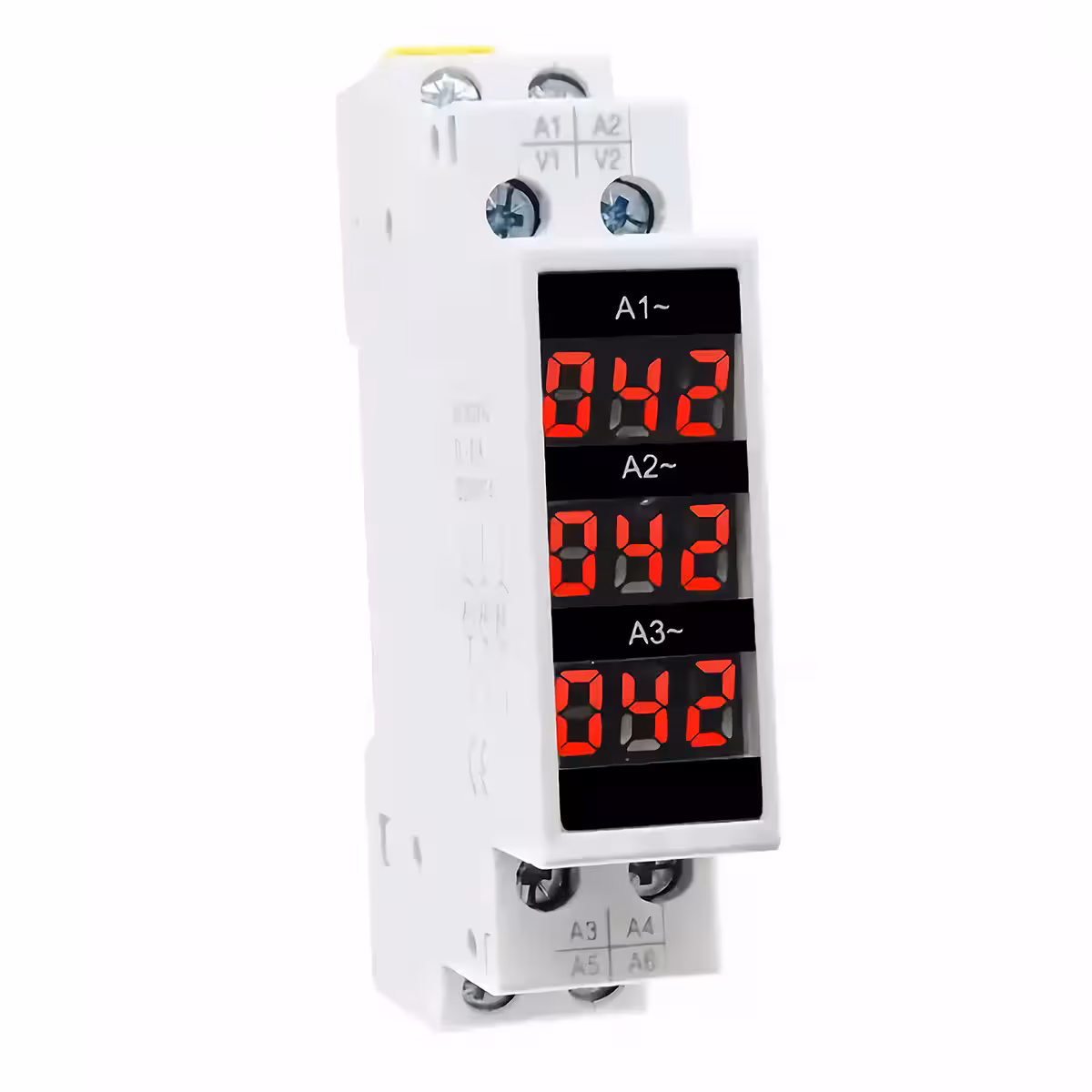

Digitaalinen 3-vaiheampeerimittari 1–100A: reaaliaikainen seuranta kaikille vaiheille suoraan sähkökeskuksessa
Kolmivaihejärjestelmän häiriöt johtuvat usein kuormituksen epätasapainosta – ja sen havaitseminen vaatii oikeat työkalut. Tämä 1–100A digitaalinen 3-vaiheampeerimittari näyttää reaaliaikaiset lukemat jokaiselle vaiheelle ilman monimutkaisia laskutoimituksia tai manuaalista selaamista. Laite napsautetaan helposti DIN-kiskoon, ja se on heti käyttövalmis.
Huomautus: Laite on tarkoitettu käytettäväksi ainoastaan kolmivaiheisissa vaihtovirtajärjestelmissä (AC). Tarkista yhteensopivuus sähköasennuksesi kanssa ennen asennusta.
Miksi valita tämä malli? (Tärkeimmät edut):

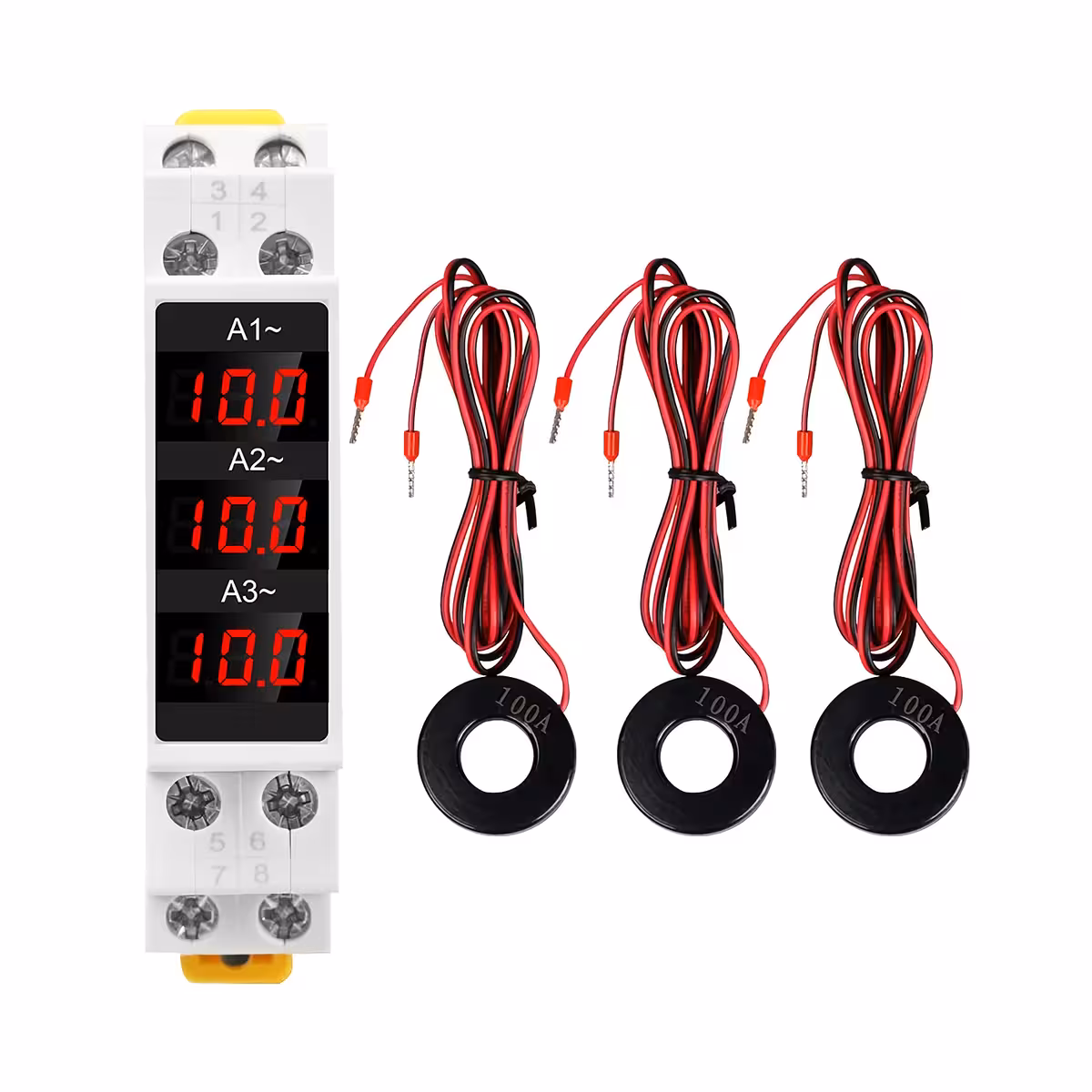

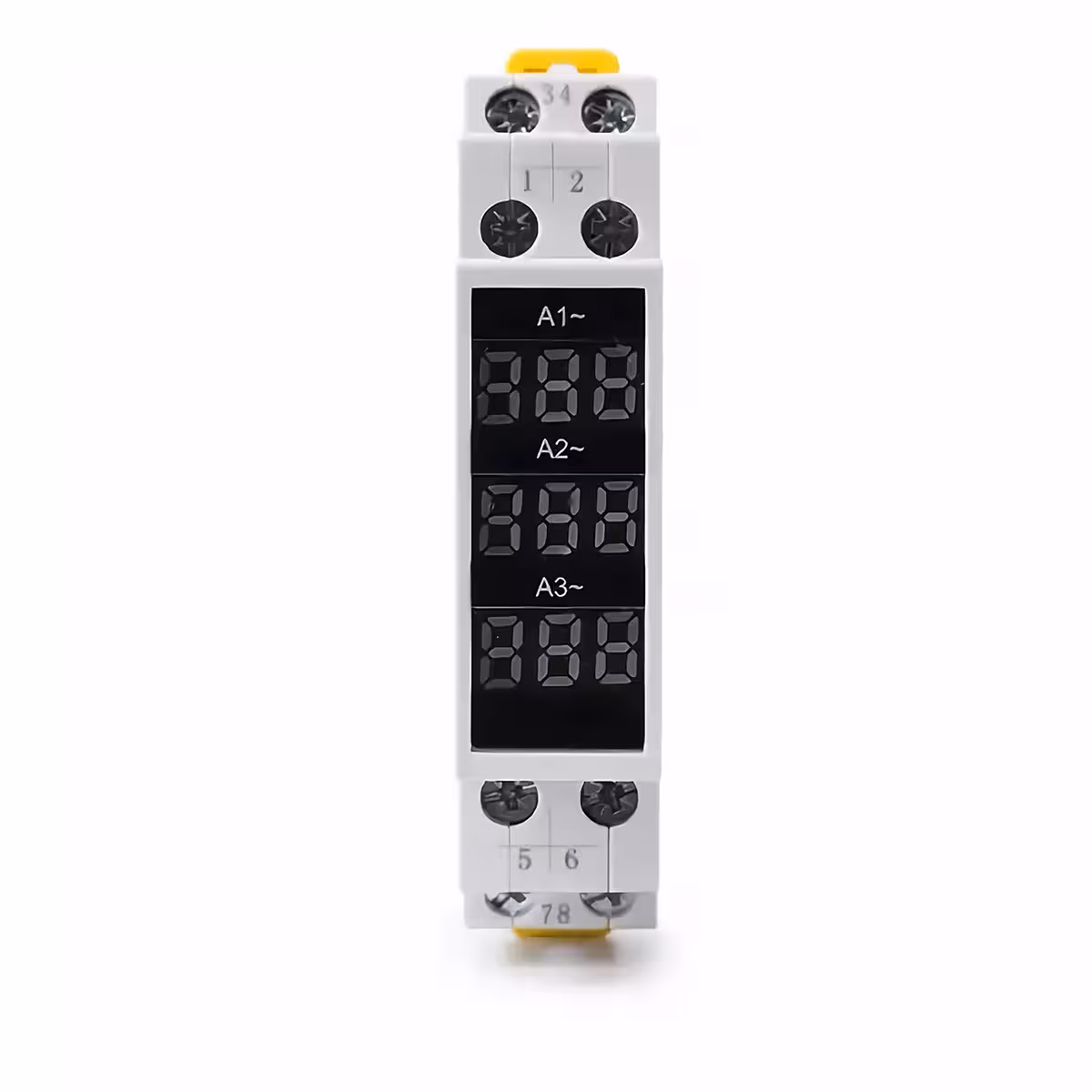

- Samanaikainen seuranta kaikille kolmelle vaiheelle — kolme erillistä LED-näyttöä L1-, L2- ja L3-vaiheille; näet tilanteen yhdellä silmäyksellä ilman kytkentöjä.

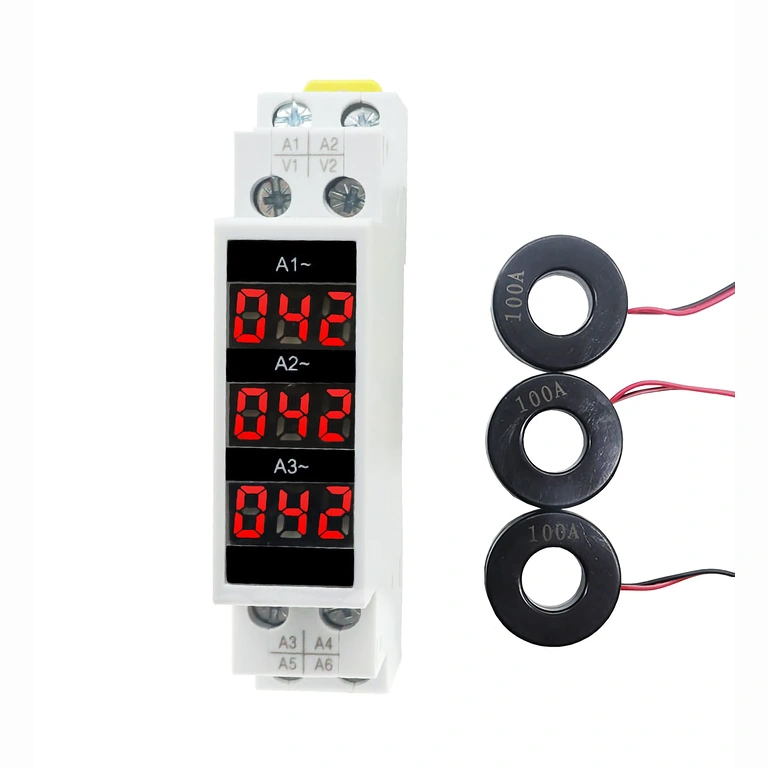

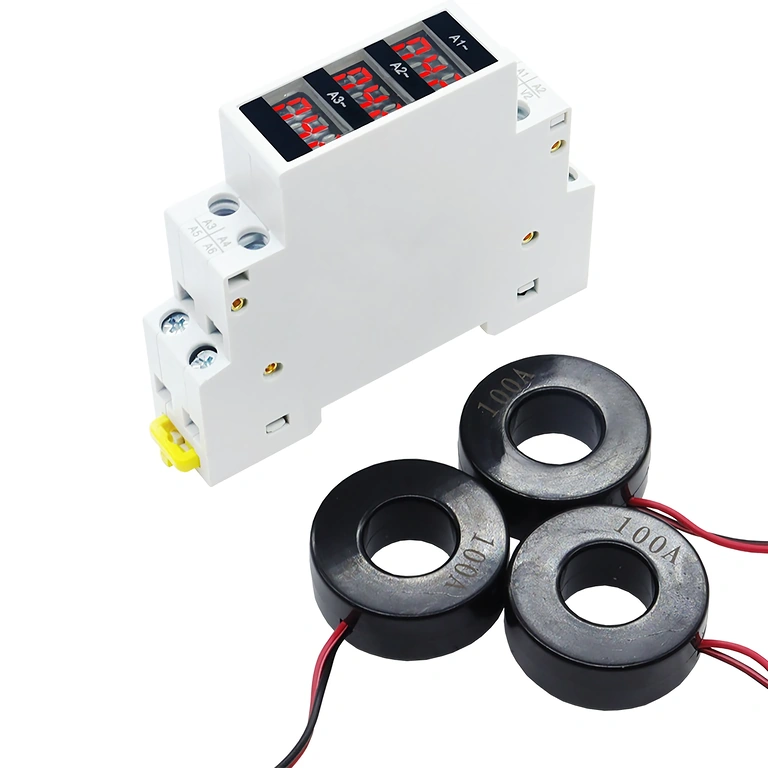

- 1–100A mittausalue ilman ulkoista virtamuuntajaa — suora kytkentä vaihejohtimiin, kunhan virta pysyy alle 100 ampeerissa.
- Tarkkuusluokka 1.0 — enintään 1 % virhemarginaali, mikä riittää erinomaisesti energianhallintaan ja kulutuspoikkeamien tunnistamiseen.
- Käyttöjännite AC 80–500V — yhteensopiva standardien 230/400V sähköverkkojen sekä teollisuuden erikoiskokoonpanojen kanssa.

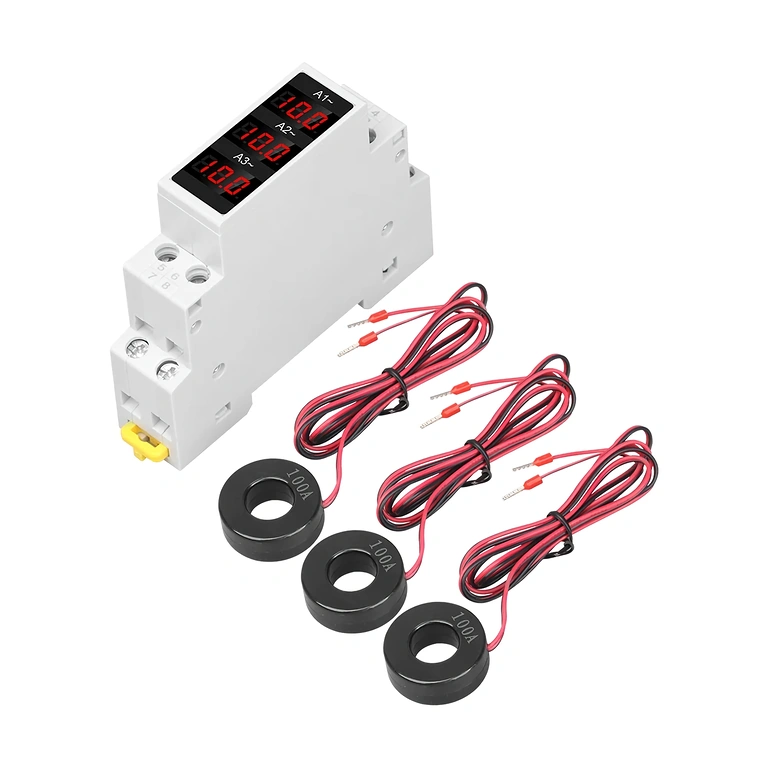

- DIN-kiskoasennus (35mm) — nopea ja helppo asennus ilman erikoistyökaluja suoraan olemassa olevaan sähkökeskukseen alle kahdessa minuutissa.
- Laaja käyttölämpötila-alue -20°C – +70°C — toimii luotettavasti myös vaativissa olosuhteissa, kuten kylmissä tai lämpimissä teknisissä tiloissa.

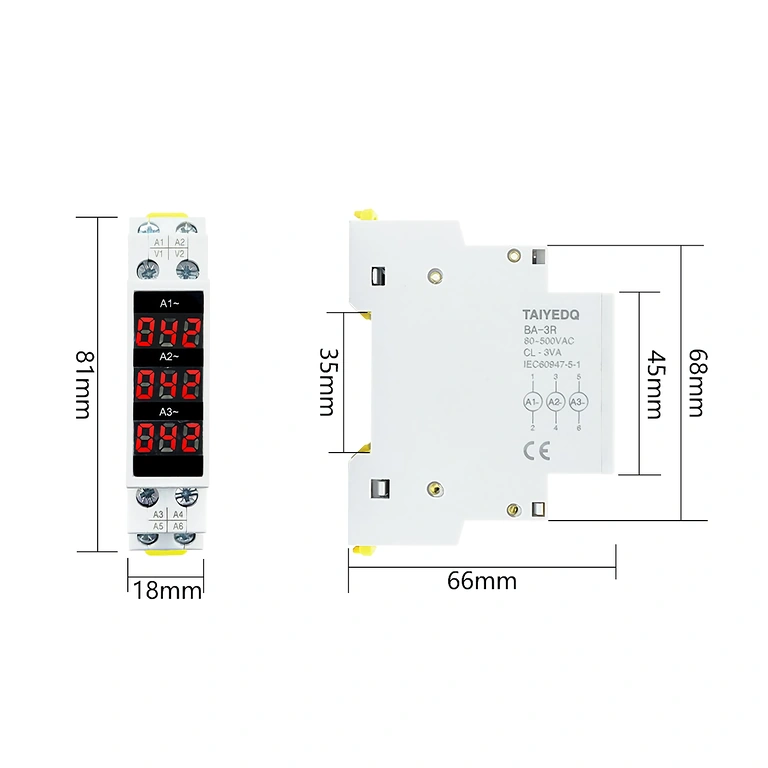

- Kompakti koko: 81 × 18 × 66 mm — vie vain 18 mm tilaa kiskolta, jättäen tilaa muille keskuksen komponenteille.
Tekniset tiedot ja suorituskyky
Laite mittaa virtaa samanaikaisesti 3L+N-konfiguraatiossa, mikä tekee siitä korvaamattoman työkalun kuormituksen epätasapainon tunnistamiseen. Tarkkuusluokka 1.0 takaa, että lukemat ovat luotettavia ja käyttökelpoisia päätöksenteon tueksi.
50/60Hz nimellistaajuus varmistaa täyden yhteensopivuuden eurooppalaisten sähköverkkojen sekä 60Hz taajuudella toimivien tuontilaitteiden kanssa. Kirkkaat LED-näytöt pysyvät selkeinä myös hämärissä teknisissä tiloissa.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Näytön tyyppi | Digitaalinen, 3 erillistä LED-näyttöä (yksi per vaihe) |
| Virran mittausalue | 1 – 100A (AC) |
| Nimellisjännite | AC 80 – 500V |
| Tarkkuus | Luokka 1.0 |
| Nimellistaajuus | 50 / 60 Hz |
| Käyttölämpötila | -20°C ~ +70°C |
| Kotelointiluokka | IP20 |
| Mitat (P × L × K) | 81 mm × 18 mm × 66 mm |
| Liitäntätyyppi | 3-vaihe (3L + 3N) |
| Asennustapa | 35mm DIN-kisko |
Asennus- ja käyttöohjeet
- Tarkistus ennen asennusta: Varmista, että verkon jännite on välillä 80–500V AC ja ettei yksittäisen vaiheen maksimivirta ylitä 100 ampeeria.
- DIN-kiskoasennus: Napsauta ampeerimittari 35mm DIN-kiskoon sähkökeskuksessa – et tarvitse poraamista tai erikoistyökaluja.

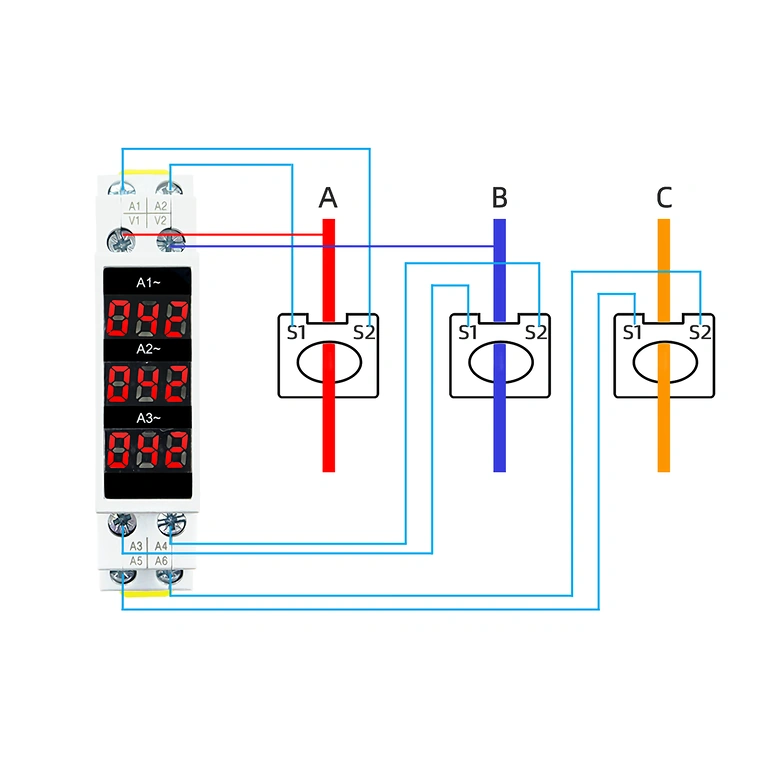

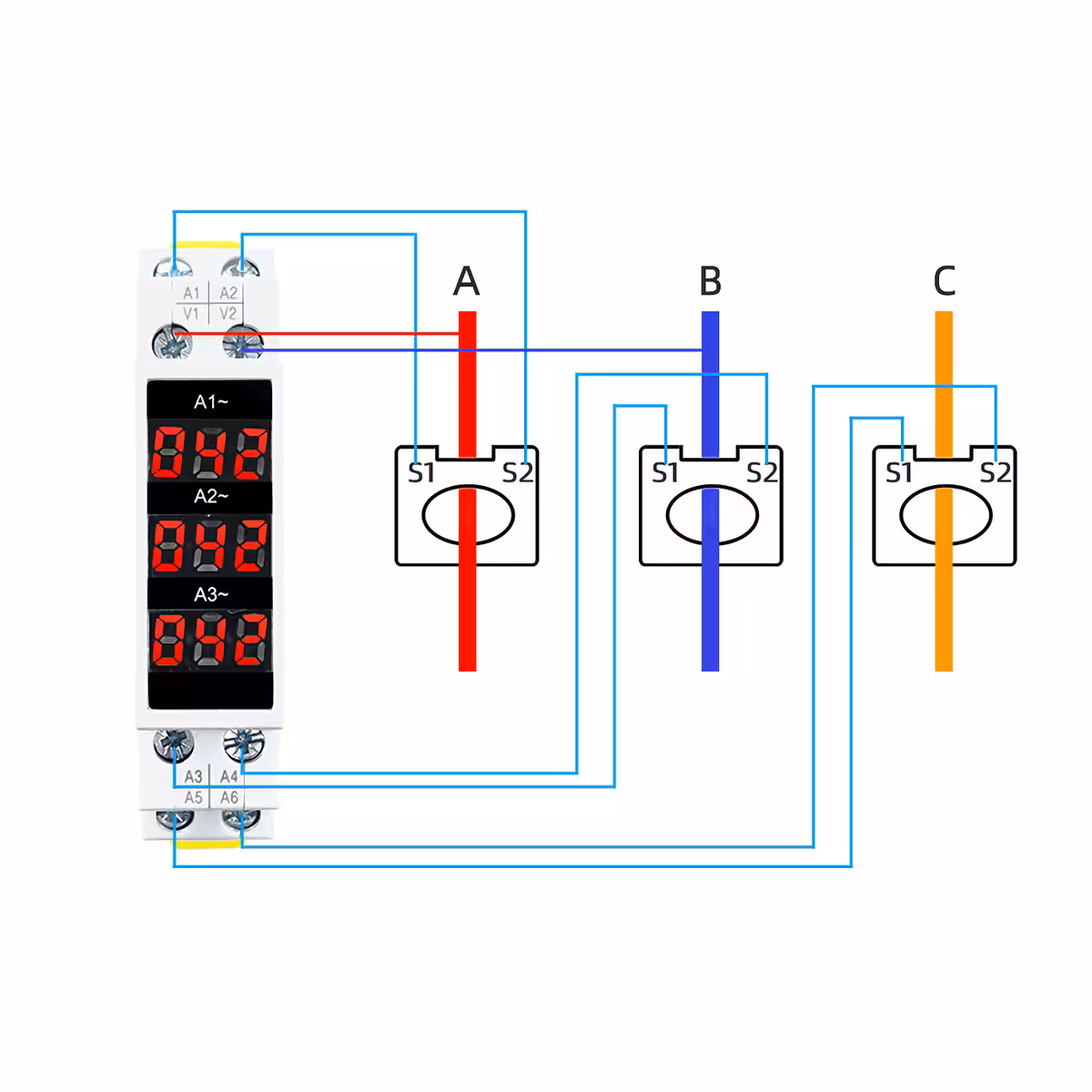

- Liitäntä: Kytke vaihejohtimet L1, L2, L3 sekä nollajohdin N kotelon merkintöjen ja kytkentäkaavion mukaisesti.
- Käynnistys ja testaus: Kytke virta päälle ja varmista, että kaikki kolme LED-näyttöä näyttävät vakaat lukemat jokaiselle vaiheelle.
- Jatkuva seuranta: Tarkkaile lukemia reaaliajassa. Huomattava ero vaiheiden välillä voi viitata kuormituksen epätasapainoon tai vikaan sähköjärjestelmässä.
Pakkauksen sisältö
- 1 × Digitaalinen 3-vaiheampeerimittari (1–100A, AC 80–500V, 35mm DIN-kisko)
Usein kysytyt kysymykset
Voiko tätä käyttää 1-vaiheverkossa?
Ei. Laite on suunniteltu yksinomaan 3-vaihejärjestelmiin, joissa on kolme vaihetta ja nollajohdin. 1-vaiheasennuksiin tarvitset 1-kanavaisen ampeerimittarin.
Tarvitsenko erillisen virtamuuntajan (CT)?
Et, kunhan kunkin vaiheen virta ei ylitä 100 ampeeria. Kytkentä tapahtuu suoraan vaihejohtimiin ilman lisäosia.
Näyttääkö laite kaikkien kolmen vaiheen arvot samanaikaisesti?
Kyllä. Kolme erillistä LED-näyttöä näyttävät reaaliaikaiset arvot L1-, L2- ja L3-vaiheille yhtä aikaa – sinun ei tarvitse vaihtaa näyttötilaa.
Mihin laitteen voi asentaa? Tarkoittaako IP20 vedenkestävyyttä?
IP20-luokitus tarkoittaa suojaa yli 12,5 mm kokoisilta kiinteiltä esineiltä, mutta se ei tarjoa suojaa vettä tai kosteutta vastaan. Asenna laite vain kuiviin sisätiloihin, kuten suljettuihin sähkökeskuksiin.
