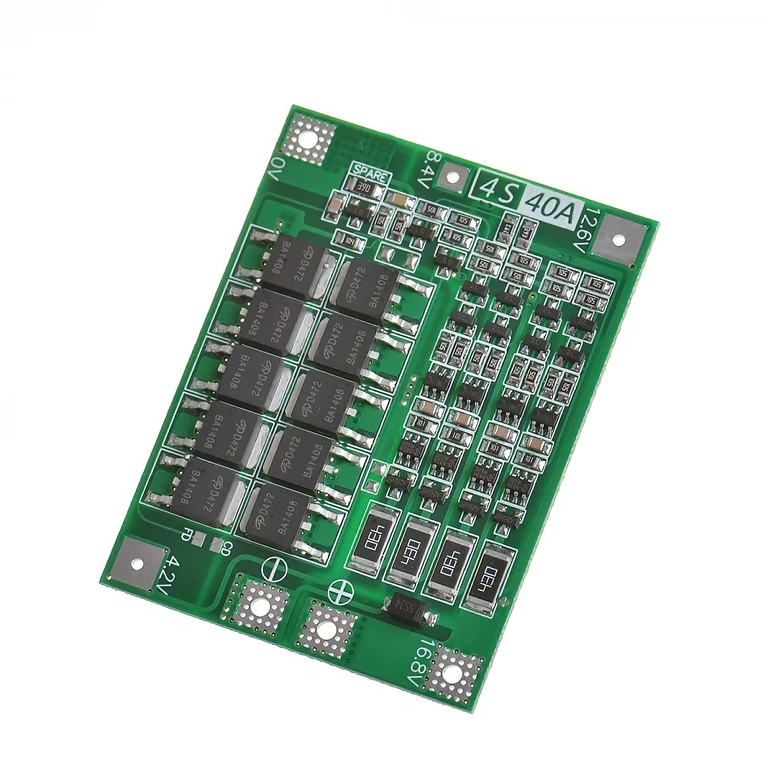

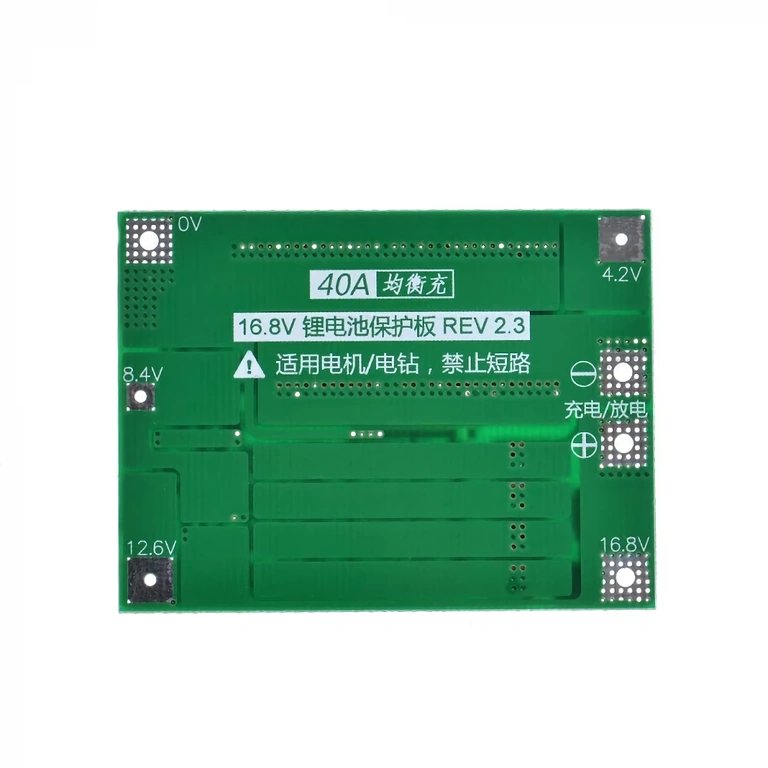

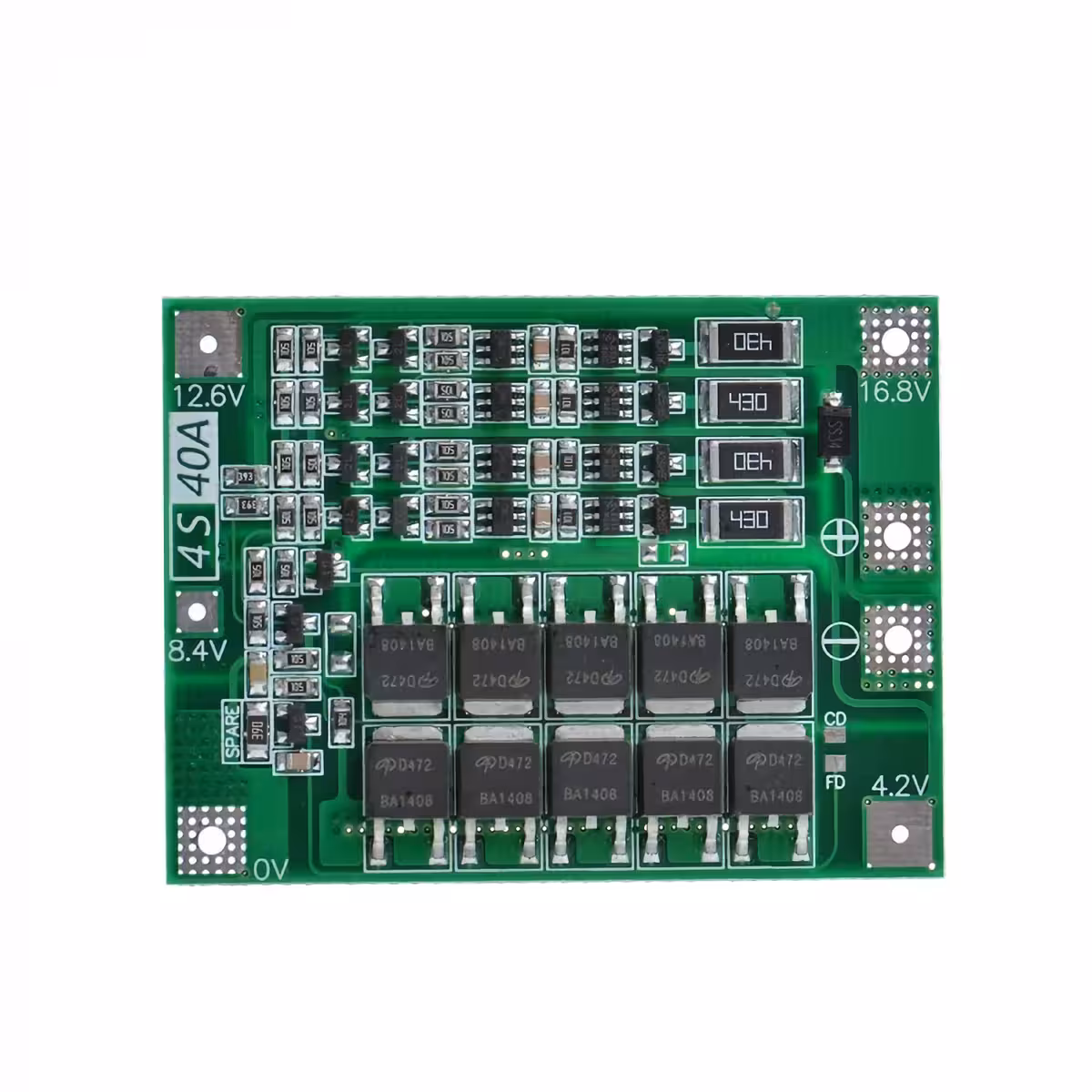

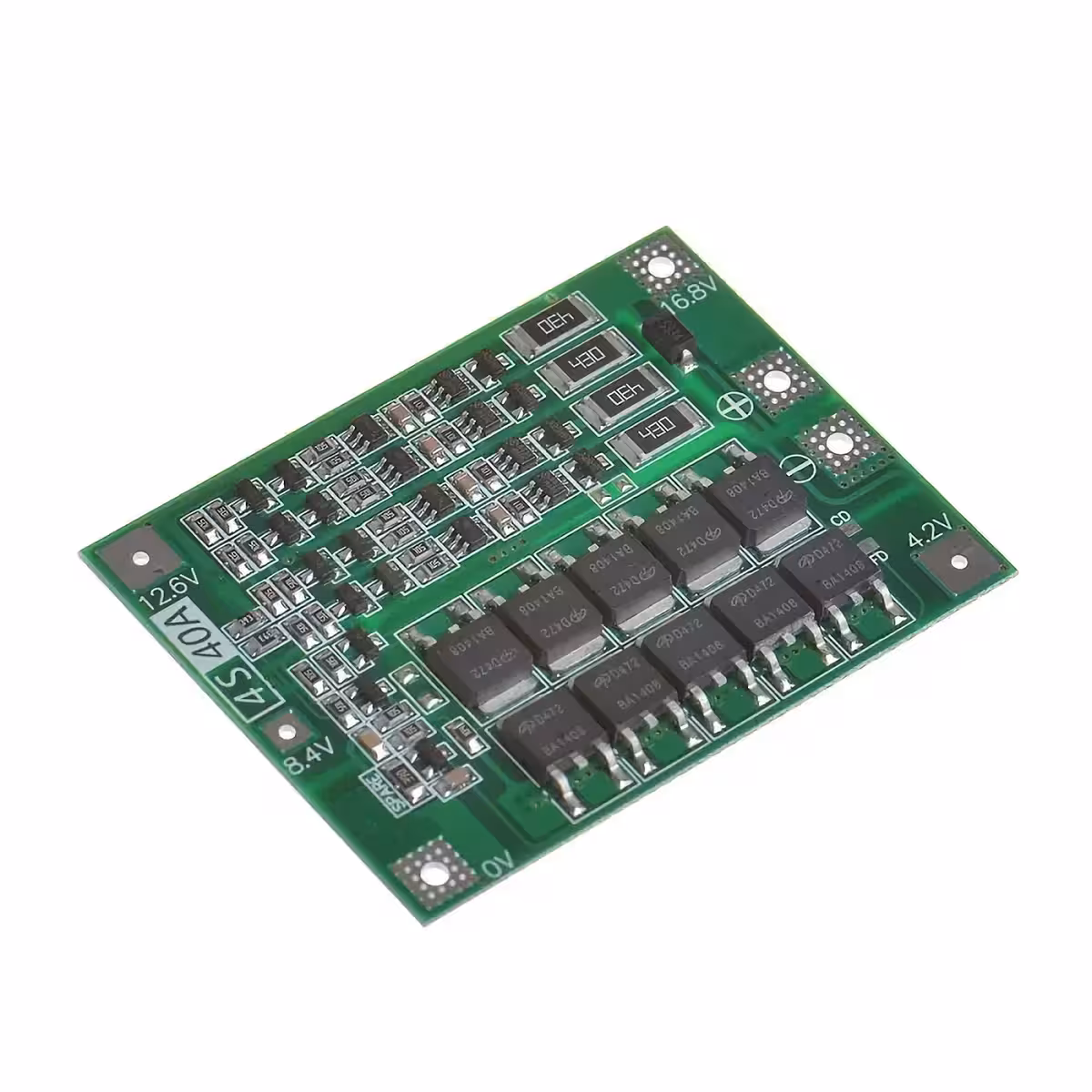

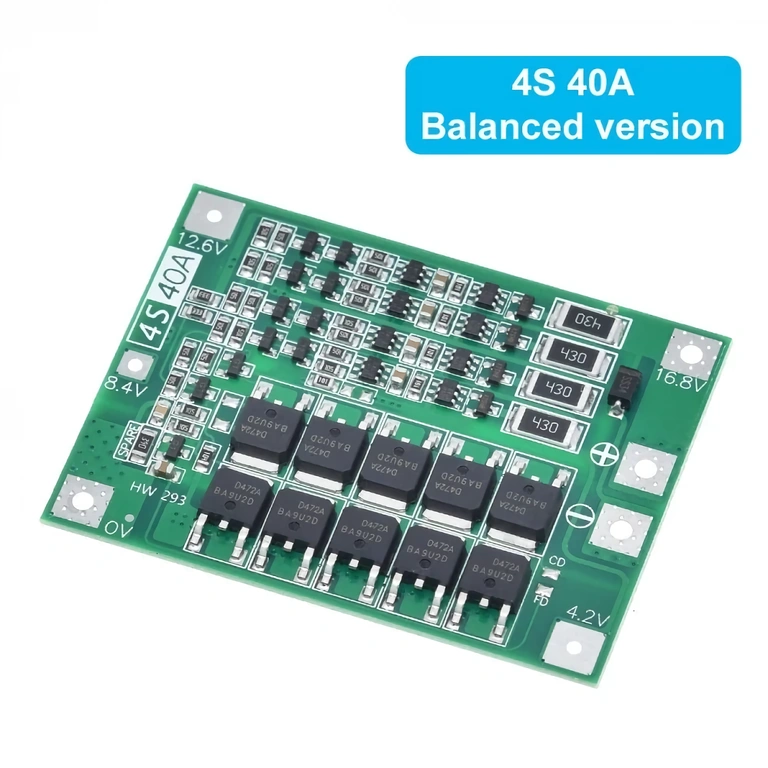

BMS 4S 40A aktiivisella balansoinnilla – kattava suoja 14,8V Li-Ion 18650 -akkupaketeille
Hyytyykö akkusi ennenaikaisesti? Syy löytyy usein siitä, että kennojen jännitteet eivät ole tasapainossa. Tämä 4S 40A BMS-moduuli valvoo jokaista kennoa itsenäisesti ja jakaa virran automaattisesti oikein – ilman manuaalista säätöä.
Huom: Yhteensopiva vain 4S Li-Ion -kokoonpanojen (nimellisjännite 14,8V) kanssa. Ei sovellu LiFePO4- tai NiMH-kennoille.
Miksi valita tämä malli? (Tärkeimmät edut):
- Aktiivinen kennojen balansointi — kun jännite-ero ylittää 0,1V, virta ohjataan automaattisesti tasapainoon hukkaamatta sitä lämpönä; kennot latautuvat tarkasti 4,2V ± 0,03V tasolle.
- 40A jatkuva virta, 70A hetkellinen — kestää vaativatkin kuormat, kuten porakoneet, dronet tai robotti-imurit ilman virran katkeamista.
- 10 tehokasta MOSFET-transistoria — matala sisäinen vastus ja erinomainen lämmönhallinta verrattuna 6 MOSFET-mallin piireihin.
- Välitön oikosulkusuojaus — MOSFET-piirit reagoivat mikrosekunneissa suojaten kennoja; moduuli palautuu automaattisesti vian korjaamisen jälkeen.
- Kompakti koko: 60 × 45 × 3,4 mm — mahtuu helposti ahtaisiinkin DIY-koteloihin tai alkuperäisiin akkupaketteihin.
Tekniset tiedot ja suorituskyky
Jokaisella kennolla on oma valvontapiirinsä. Kun yksi kenno latautuu muita nopeammin, 100 mA (4,2V) virta ohjataan balansointivastuksen kautta, jolloin kennot pysyvät tasapainossa. Purkutilanteessa moduuli estää kennoja laskemasta alle 3,2V ± 0,1V rajan, mikä estää Li-Ion-kemian pysyvän vaurioitumisen. Suurin sallittu latausvirta on 20A, ja latausjännite tulee olla välillä 16,8V – 18,1V DC.
| Parametri | Arvo / Tiedot |
|---|---|
| Latausjännite | 16,8V – 18,1V DC |
| Max. latausvirta | 20A (jatkuva) |
| Max. purkuvirta | 40A (jatkuva), 70A (hetkellinen) |
| Max. jännite per kenno | 4,2V ± 0,03V |
| Min. jännite per kenno | 3,2V ± 0,1V |
| MOSFET-määrä | 10 kpl |
| Balansointivirta | 100 mA (4,2V kohdalla) |
| Suojaukset | Ylilataus, syväpurkaus, oikosulku, ylivirta, balansointi |
| Mitat | 60 × 45 × 3,4 mm |
| Yhteensopivuus | 4S Li-Ion 18650 (14,8V nimellisjännite) |
Pakkauksen sisältö
- 1× BMS 4S 40A -suojapiiri aktiivisella balansoinnilla
Usein kysytyt kysymykset
Voinko käyttää tätä BMS-piiriä LiFePO4-kennojen kanssa?
Et. Tämä moduuli on kalibroitu Li-Ion-akuille, joiden maksimijännite on 4,2V. LiFePO4-kennoilla on erilainen jänniteprofiili (max. 3,6V), ja ne vaativat oman, niille tarkoitetun BMS-piirin.
Millaista laturia minun tulee käyttää?
Käytä CC/CV-laturia, jonka lähtöjännite on tasan 16,8V ja virta enintään 20A. Kaikki standardit 4S Li-Ion-laturit (16,8V) ovat suoraan yhteensopivia.
Soveltuuko tämä porakoneisiin tai droneihin?
Kyllä. 40A jatkuva ja 70A hetkellinen virrankesto riittävät mainiosti sähkötyökalujen ja dronejen moottoreiden vaatimiin virtapiikkeihin ilman, että suojaus katkaisee virtaa.
Mitä oikosulun sattuessa tapahtuu?
MOSFET-piirit katkaisevat virran välittömästi suojaten kennoja. Kun oikosulku on poistettu ja akku kytketty uudelleen, moduuli palautuu automaattisesti toimintavalmiuteen ilman manuaalista resetointia.

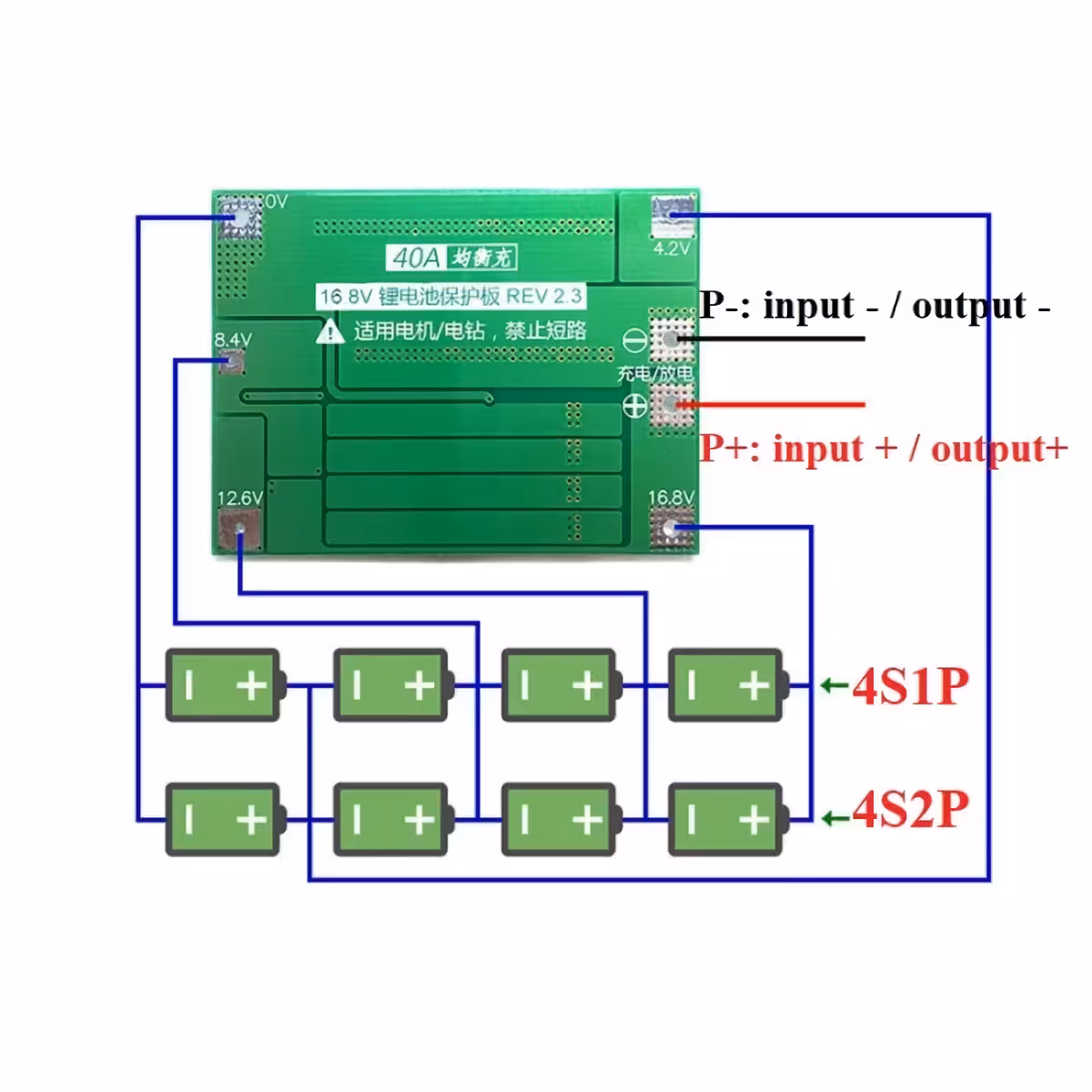

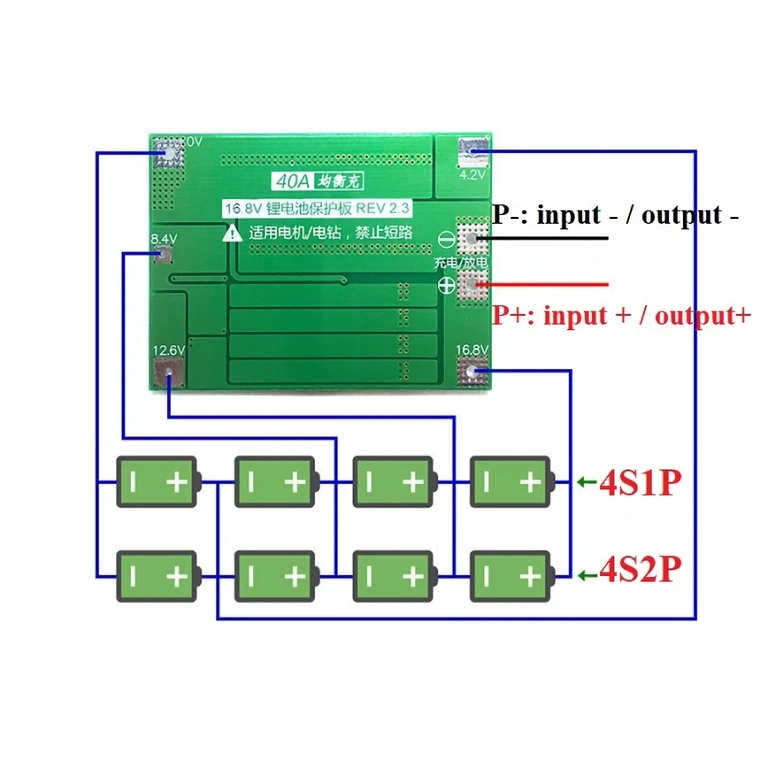

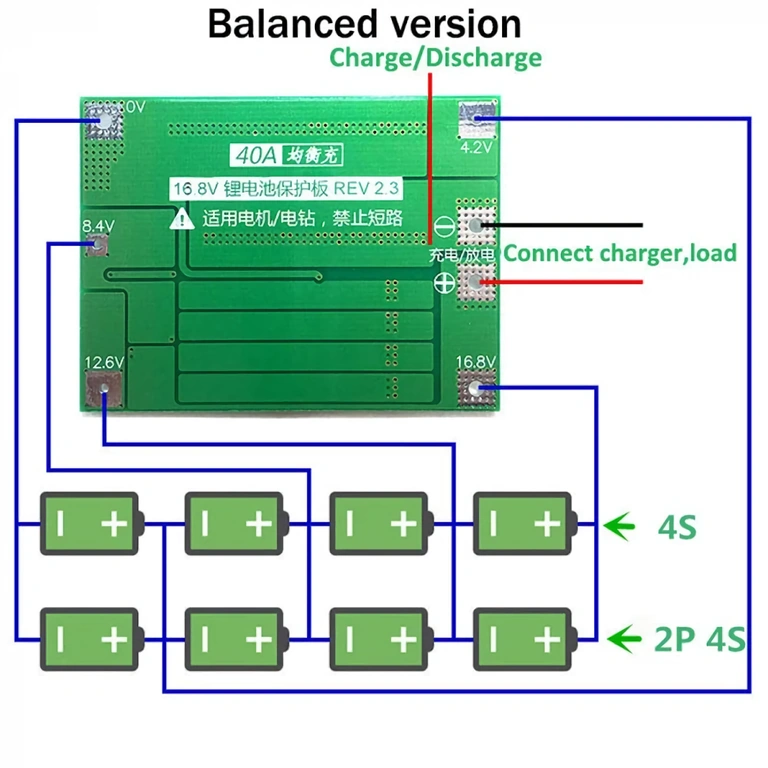

Voinko kytkeä kennoja rinnakkain (esim. 4S2P)?
Kyllä. Voit kasvattaa kapasiteettia 4S2P- tai 4S3P-kokoonpanoilla, kunhan kokonaispurkuvirta ei ylitä 40A jatkuvaa rajaa. Balansointi toimii oikein kennojen määrästä riippumatta.
