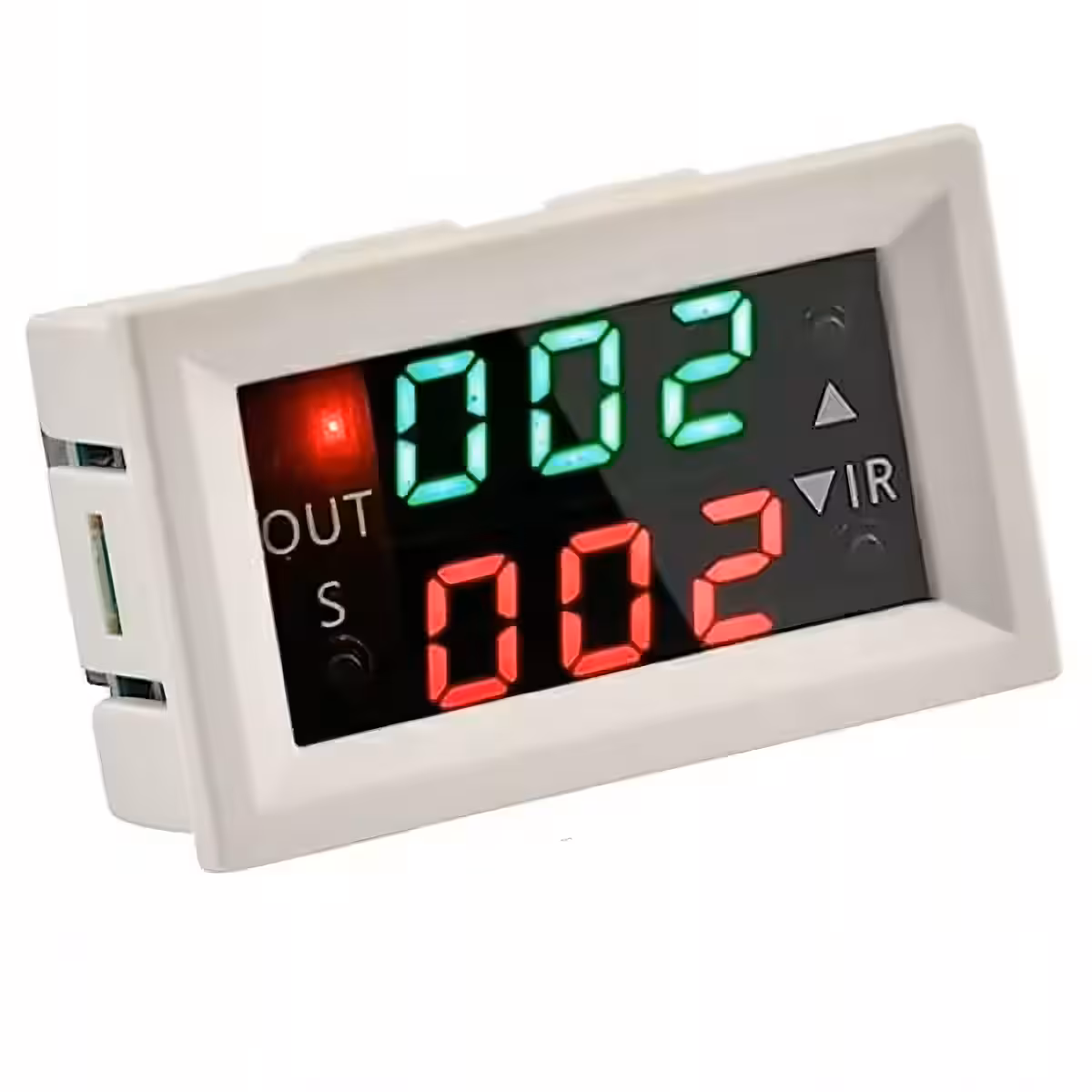

12V releajastin kaksoisnäytöllä – tarkkaa ohjausta automaatioprojekteihisi

Tarvitsetko ratkaisun pumpun käynnistämiseen 10 sekunnin viiveellä, moottorin sammuttamiseen tietyn ajan kuluttua tai jatkuvan syklin luomiseen ilman valvontaa? Tämä ohjelmoitava 12V releajastin kaksois-LED-näytöllä tarjoaa tarkan ohjauksen, selkeän seurannan ja asetukset, jotka pysyvät tallessa myös sähkökatkon aikana.

Huomautus: Asetukset tallentuvat automaattisesti muistiin, joten laite jatkaa toimintaansa keskeytyksettä virran palautumisen jälkeen.

Miksi valita tämä malli? (Tärkeimmät edut):

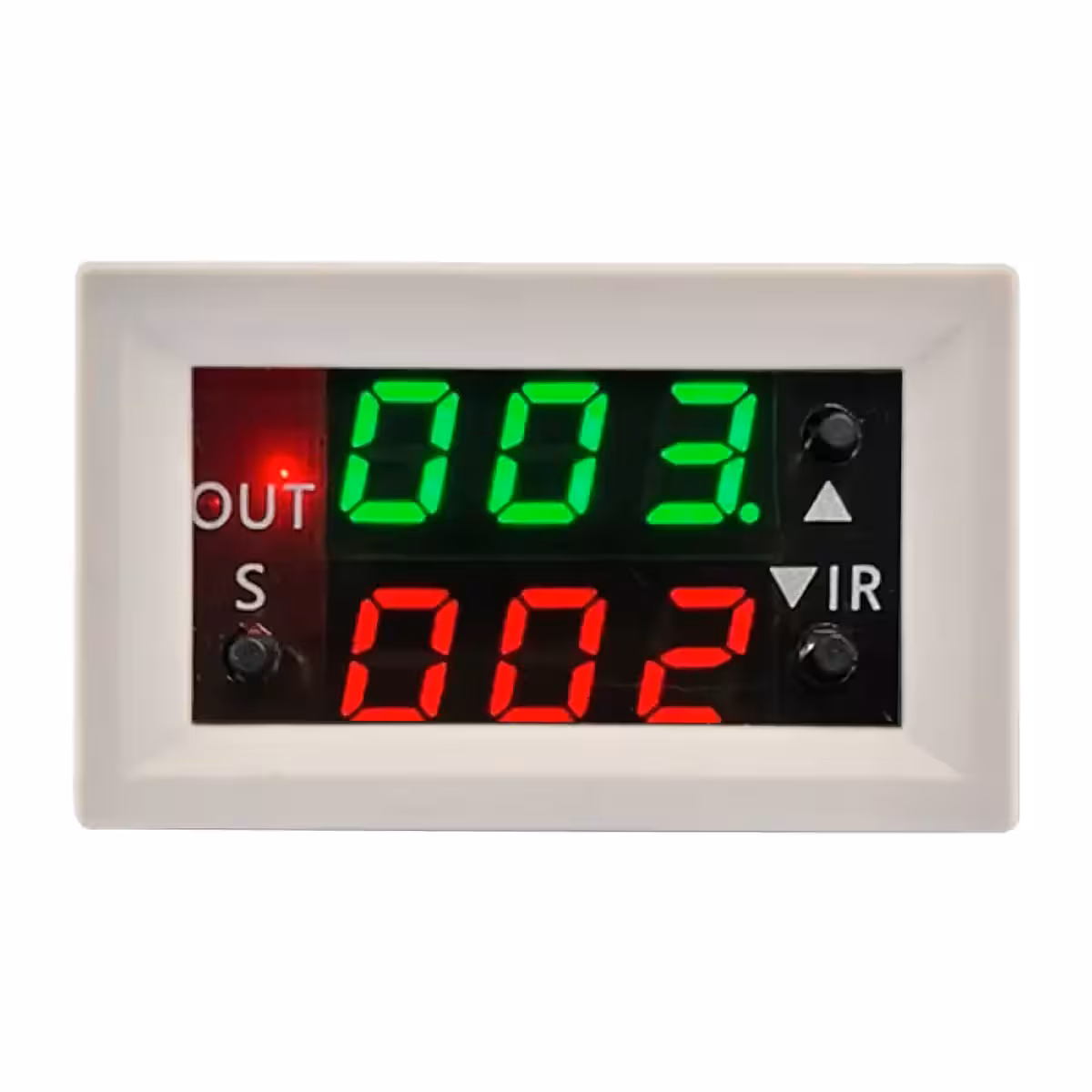

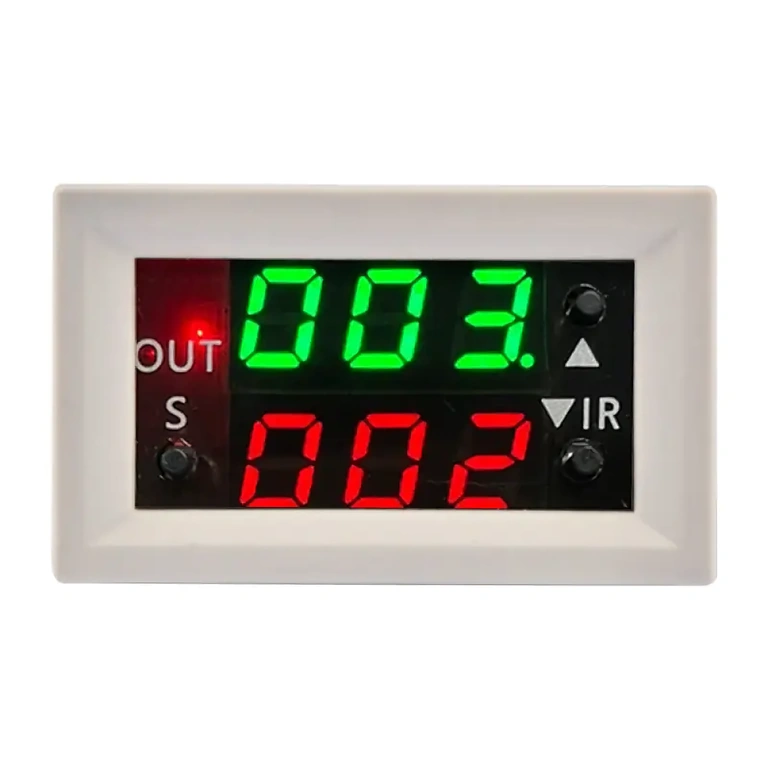

Kaksivärinen LED-näyttö — Vihreä näyttö T1-ajalle ja punainen T2-ajalle. Näet molemmat aikavälit yhdellä silmäyksellä.

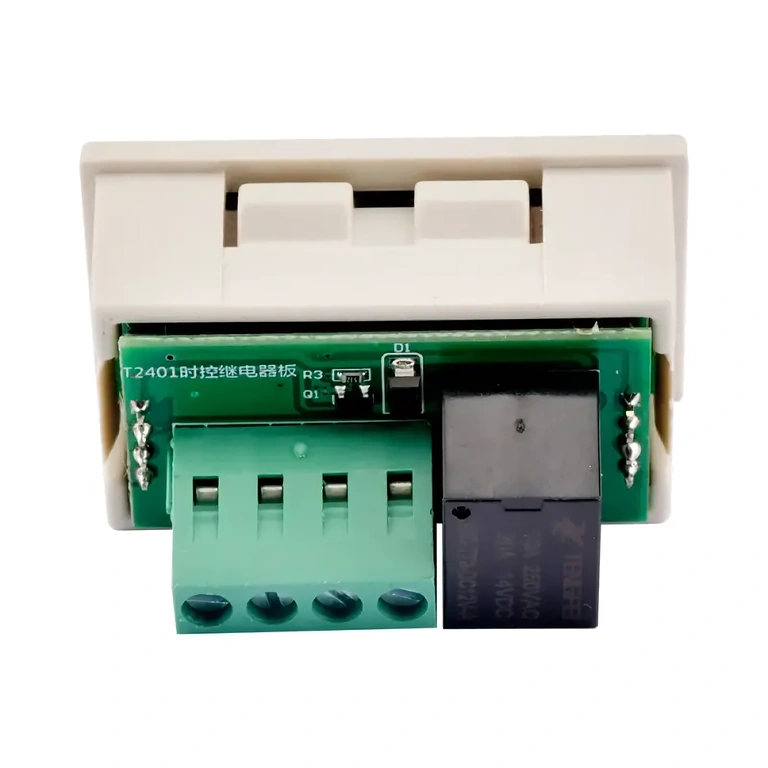

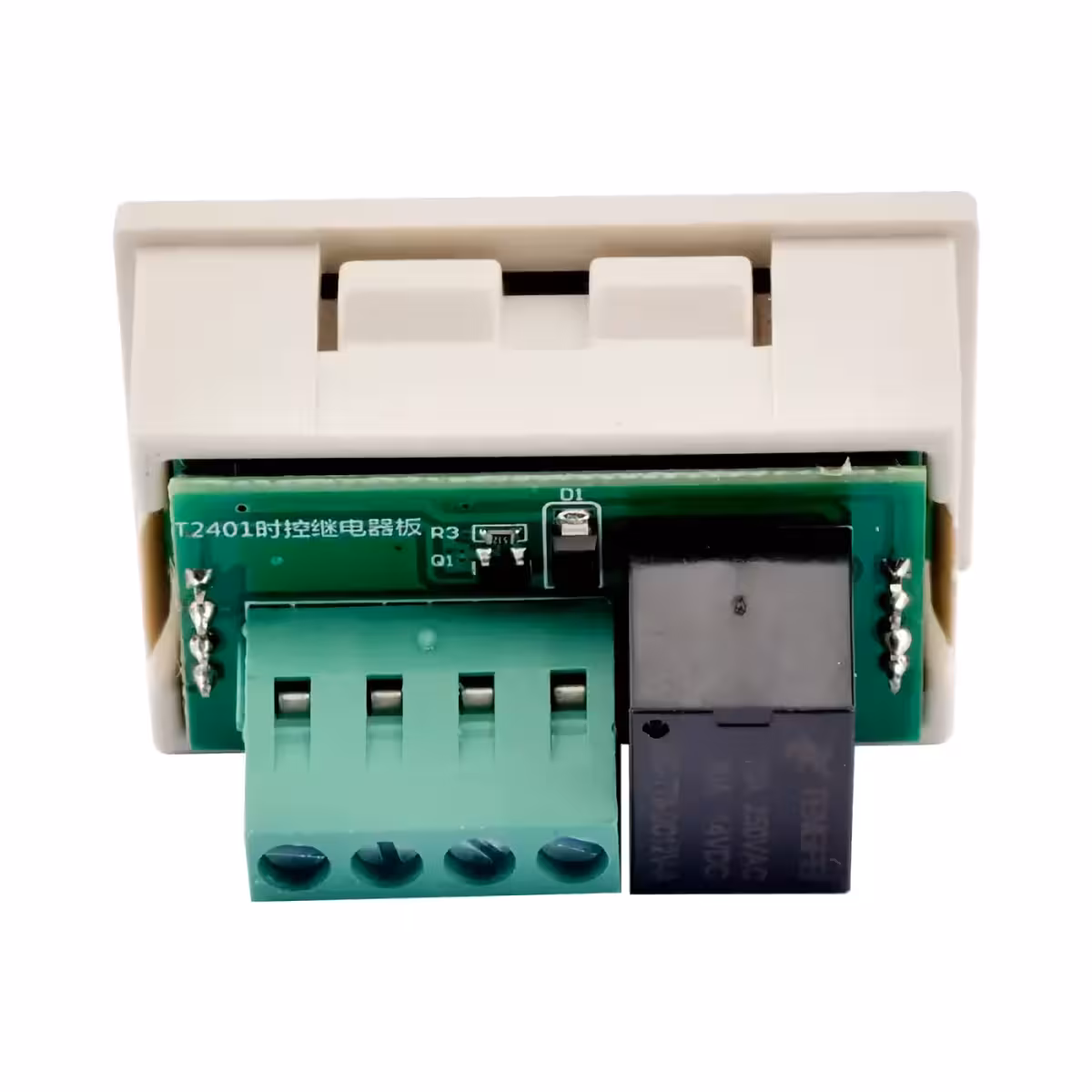

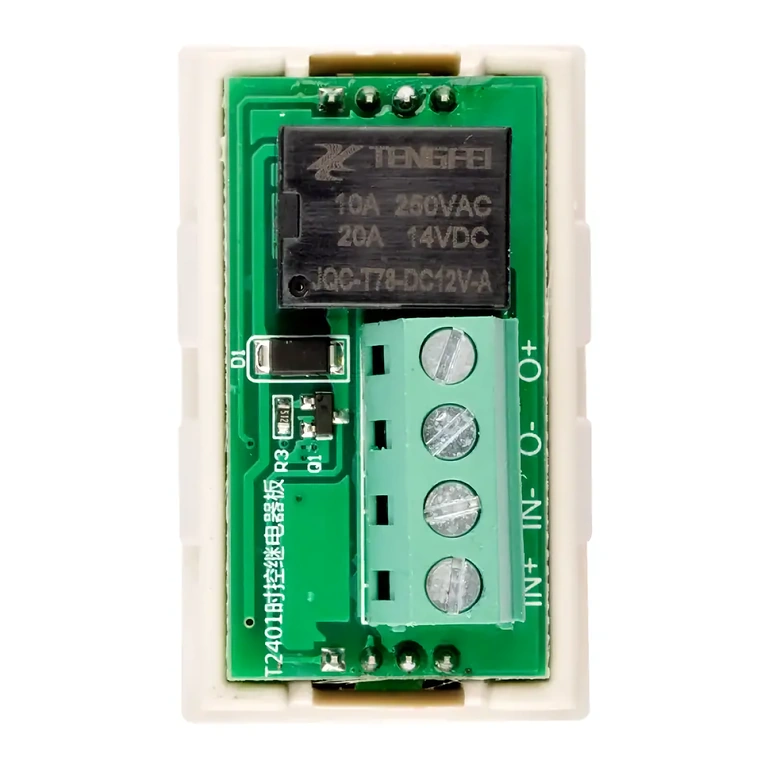

20A rele — Ohjaa vaivatta moottoreita, pumppuja, magneettiventtiileitä ja tuulettimia. Kestää tuplasti enemmän kuormaa kuin perinteiset 10A-moduulit.
3 toimintatilaa — Viive (Delay), ajoitus (Timing) ja sykli (Loop) jatkuvaan toistoon ilman manuaalista ohjausta.
Laaja aikaskaala — Aseta aika 0–999 sekunnin, minuutin tai tunnin välillä.
Muistitoiminto — Laite muistaa asetuksesi sähkökatkon sattuessa, eikä uudelleenohjelmointia tarvita.
Asetusten lukitus (P3) — Estää tahattomat muutokset pysyvissä asennuksissa.

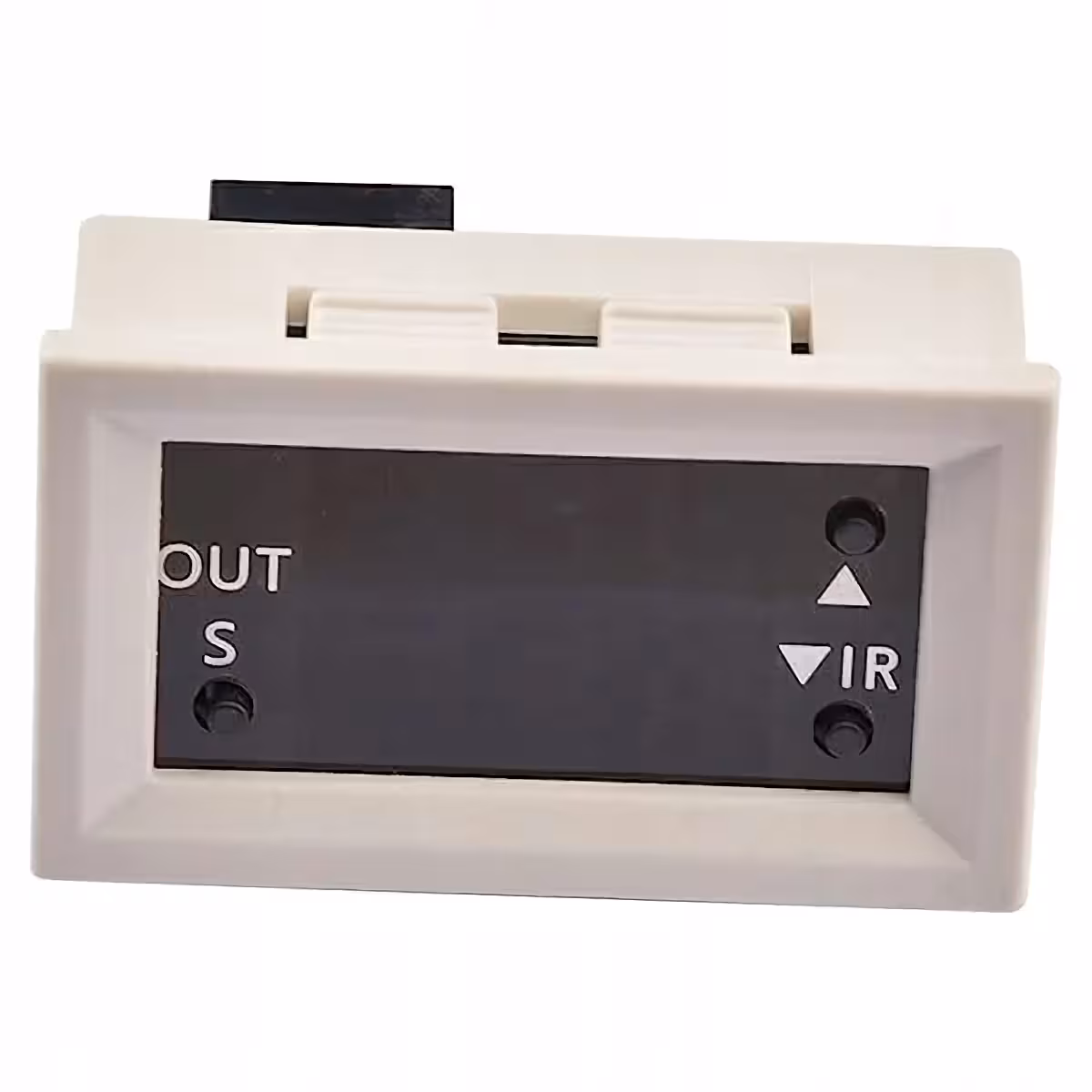

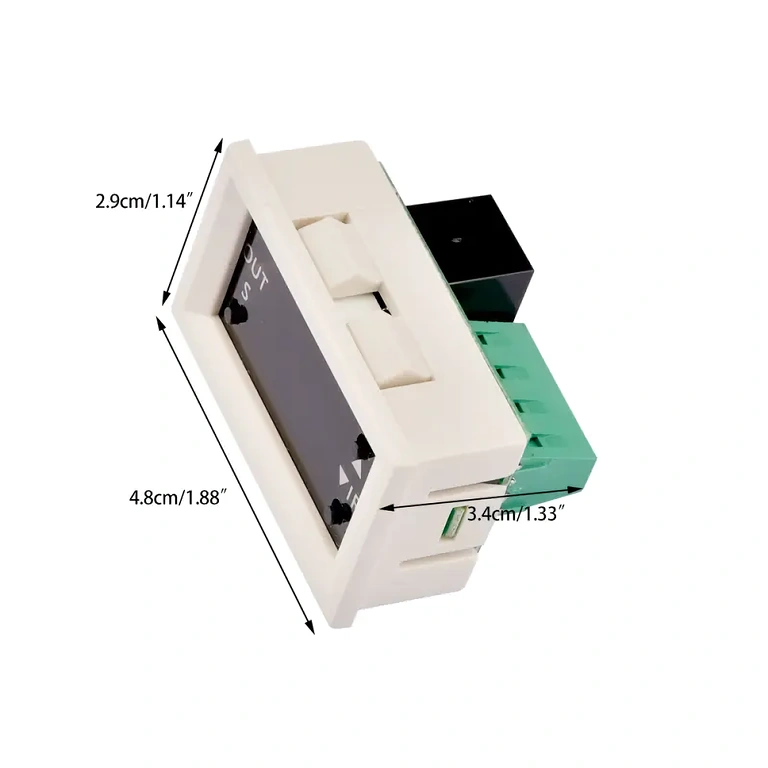

Kompakti koko — Mitat 47,6 × 28,6 × 33,2 mm, helppo integroida ohjauspaneeleihin tai koteloihin.

Tekniset tiedot ja suorituskyky

Moduulin ytimessä on tarkka mikrokontrolleri, joka hallitsee molempia aikavälejä itsenäisesti. P2-toiminto (kytkentäprioriteetti) mahdollistaa valinnan, käynnistyykö sykli rele aktiivisena vai inaktiivisena – tämä on kriittistä laitteille, jotka eivät siedä virtaimpulsseja käynnistyksessä. Kolme fyysistä painiketta (S, △, ▽) mahdollistavat nopean ja helpon navigoinnin valikoissa.

Parametri	Arvo / Yksityiskohta
Käyttöjännite	12V DC
Releen maksimivirta	20A
Aika-alue	0 – 999 sekuntia / minuuttia / tuntia
Toimintatilat	Viive, ajoitus, sykli (toistuva)
Näyttö	Digitaalinen kaksois-LED (vihreä T1 + punainen T2)
Muisti	Haihtumaton – säilyttää asetukset virrattomana
Ohjauspainikkeet	3 (S, △, ▽)
Moduulin mitat	47,6 × 28,6 × 33,2 mm
Asennusaukko	45 × 26,1 mm

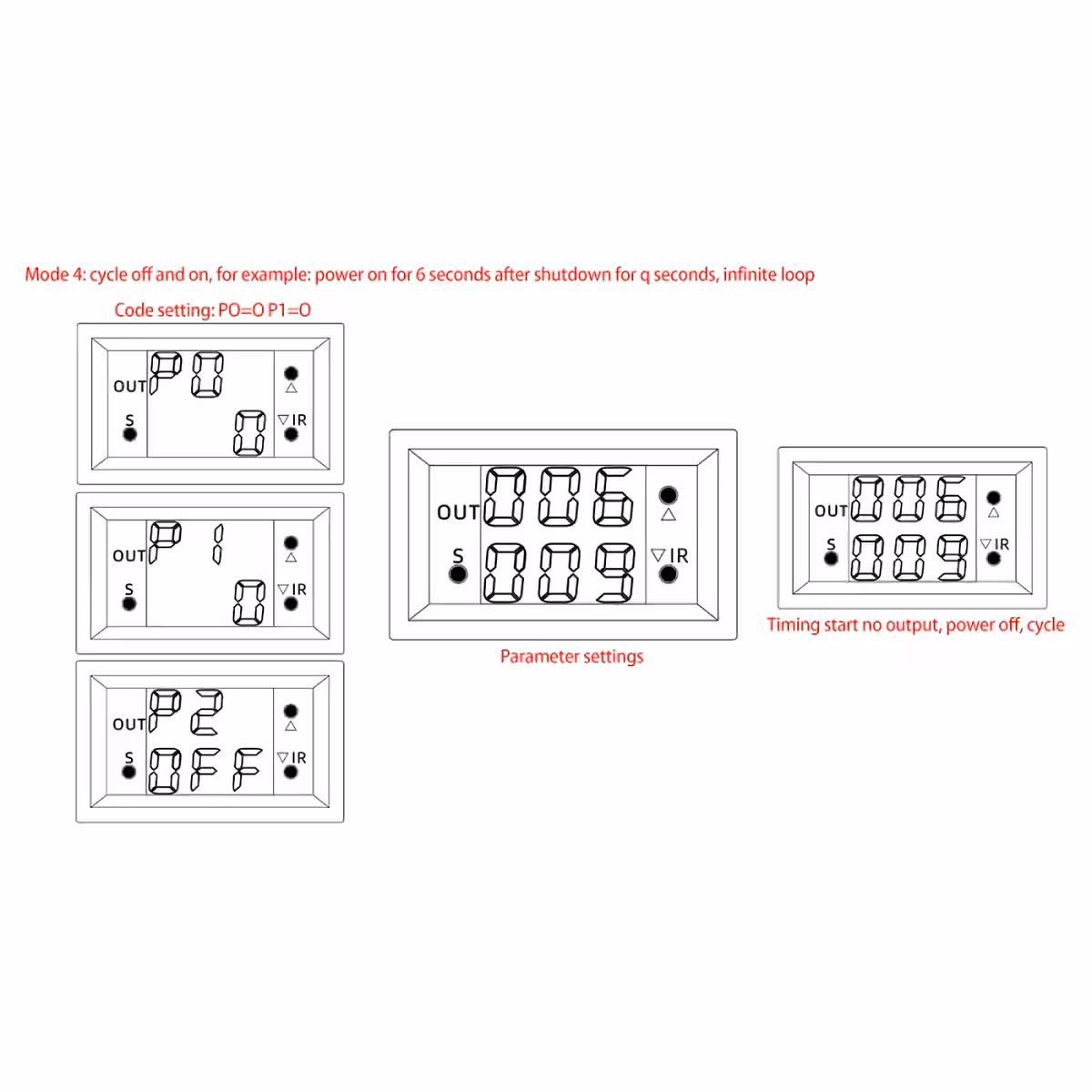

Ohjelmointi ja käyttöohjeet

Paina „S”-painiketta 6 sekuntia päästäksesi asetuksiin.
Käytä „△” tai „▽” -painikkeita arvojen muuttamiseen; paina „S” siirtyäksesi seuraavaan parametriin.

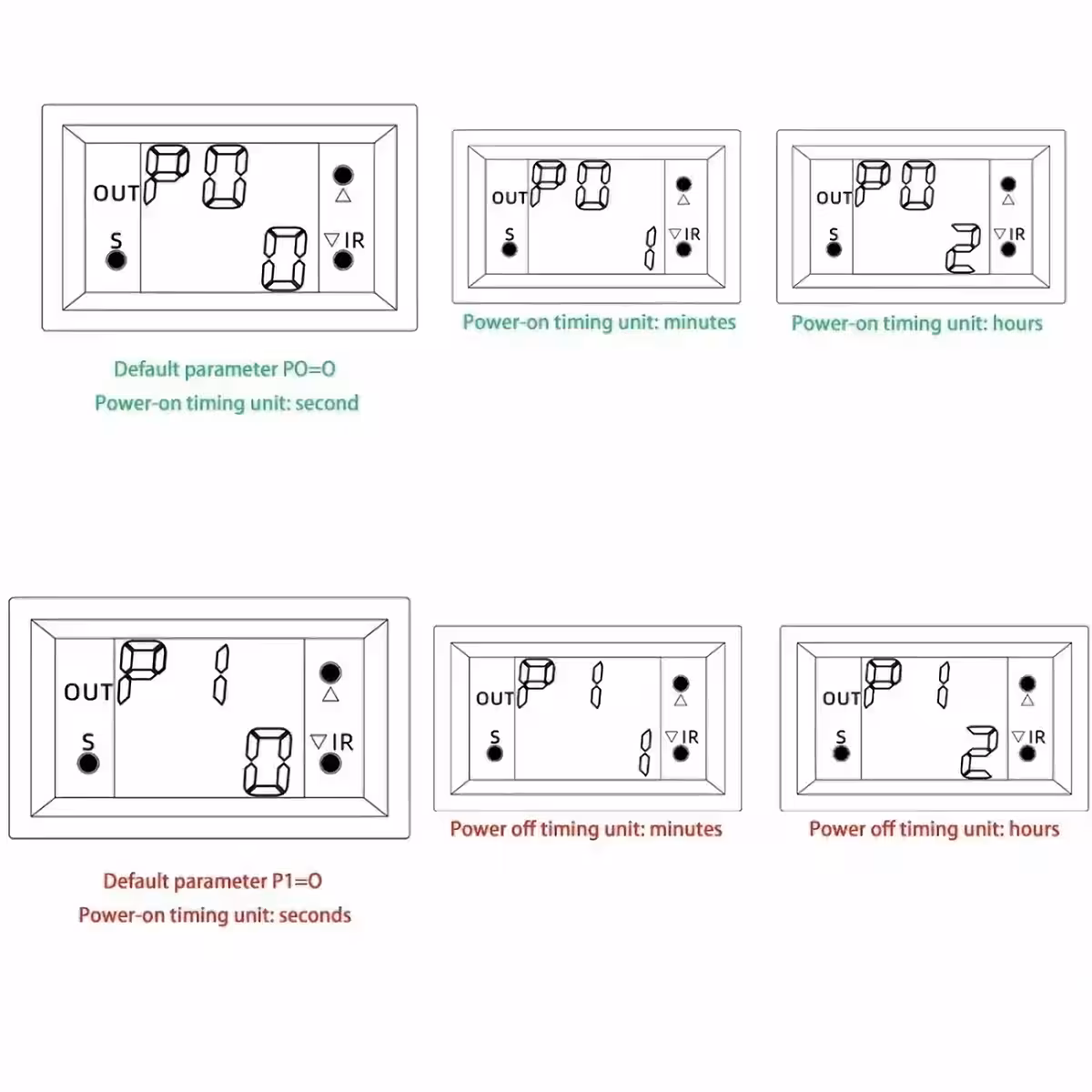

P0 – Aika-yksikkö ajalle 1 (vihreä näyttö): P0-0 = sekunnit | P0-1 = minuutit | P0-2 = tunnit.
P1 – Aika-yksikkö ajalle 2 (punainen näyttö): P1-0 = sekunnit | P1-1 = minuutit | P1-2 = tunnit.
P2 – Kytkentäprioriteetti: P2-on = prioriteetti päällä | P2-off = prioriteetti pois päältä.
P3 – Asetusten lukitus: P3-0 = avattu | P3-1 = lukittu (suojaa muutoksilta).
Paina „S”-painiketta 2 kertaa siirtyäksesi aika-asetuksiin: vihreä näyttö = Aika 1, punainen näyttö = Aika 2.
Esimerkki viivästetystä käynnistyksestä: 6 sekuntia – aseta P1-0, vihreä: 000, punainen: 006.
Esimerkki viivästetystä sammutuksesta: 5 sekuntia – aseta P0-0, vihreä: 005, punainen: 000.

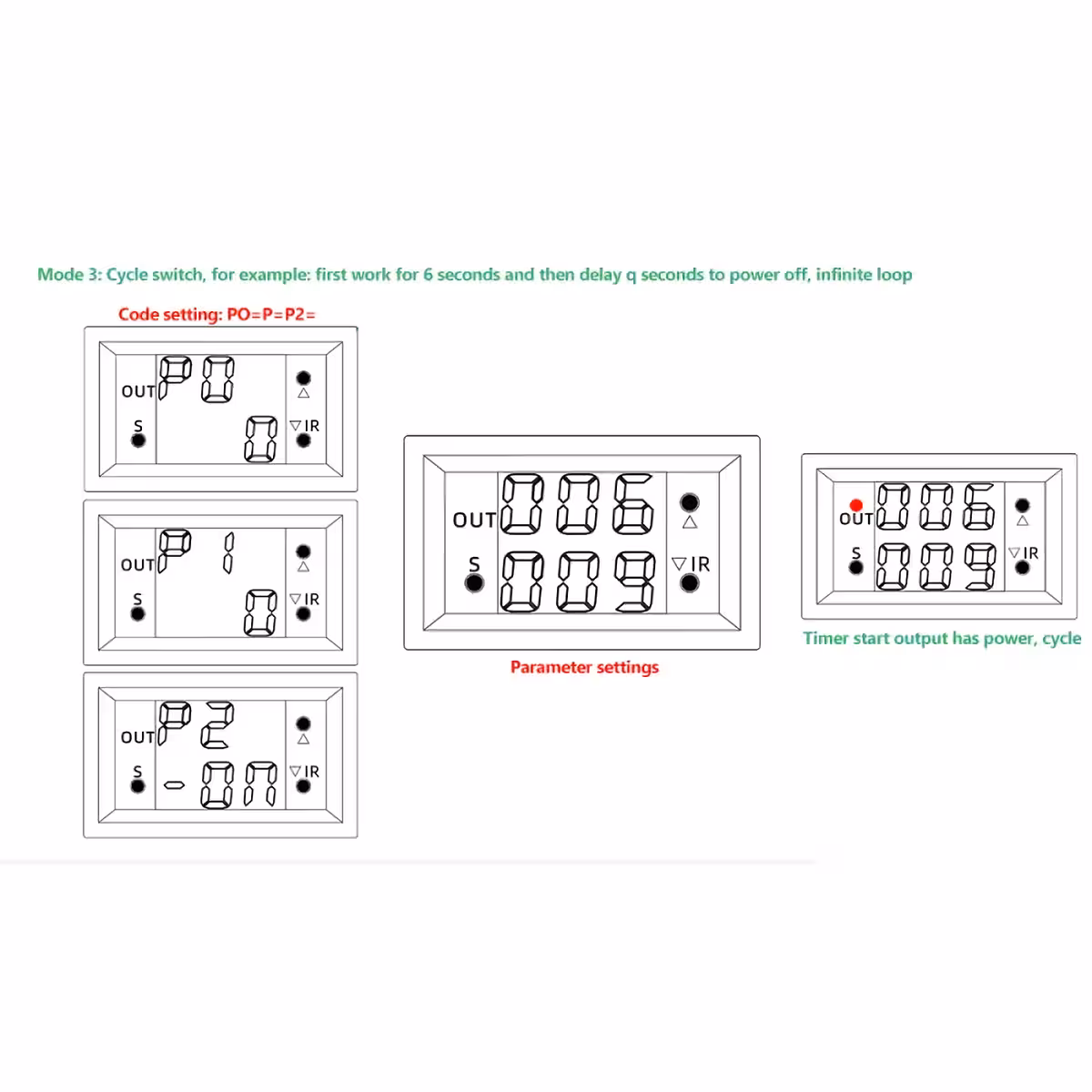

Esimerkki jatkuvasta syklistä: 3s päällä / 2s pois – aseta P0-0, P1-0, P2-ON, vihreä: 003, punainen: 002.

Pakkauksen sisältö

1 x Ohjelmoitava 12V releajastin kaksois-LED-näytöllä

Usein kysytyt kysymykset

Mitä asetuksille tapahtuu sähkökatkon aikana?

Laitteessa on haihtumaton muisti, joka tallentaa kaikki parametrit automaattisesti. Virran palautuessa laite jatkaa toimintaansa tallennetuilla asetuksilla.

Voinko ohjata tällä DC-moottoria?

Kyllä, sisäänrakennettu 20A rele soveltuu DC-moottoreille, pienille pumpuille, tuulettimille ja magneettiventtiileille, kunhan virrankulutus pysyy sallituissa rajoissa.

Mikä ero on viive- ja syklitilalla?

Viivetila (Delay) laukaisee releen kerran asetetun ajan kuluttua. Syklitila (Loop) luo jatkuvan toiston, joka vaihtelee aktiivisen (T1) ja inaktiivisen (T2) tilan välillä.

Voiko moduulia käyttää 24V jännitteellä?

Tämä malli on suunniteltu vain 12V DC -käyttöön. Korkeampi jännite voi vaurioittaa laitetta pysyvästi.

Kuinka tarkka ajastin on?

Mikrokontrolleriohjattu moduuli tarjoaa erittäin tarkan ajastuksen sekuntitasolla. Pitkissä ajoissa (tunnit) poikkeama on automaatiosovelluksissa merkityksettömän pieni.
