Digitaalinen REX C100 -lämpötilansäädin 40A SSR-releellä – Tarkka PID-ohjaus 400°C asti, valmis paketti
Onko uunisi, hautomakoneesi tai juotosasemasi lämpötila epätasainen? Lämpötilan heilahtelut voivat pilata lopputuloksen, tuhlata energiaa ja vaatia jatkuvaa manuaalista säätöä. REX C100 -lämpötilansäädin ratkaisee nämä ongelmat PID-algoritmillaan, ±0,5 % tarkkuudella ja 0,5 sekunnin vasteajalla – unohda lämpötilan vaihtelut ja epävarmuus.
Huom: Pakkaus sisältää 40A SSR-releen ja 1000 mm pitkän K-tyypin anturin. Mitään muuta ei tarvitse hankkia erikseen – kaikki on valmiina kytkettäväksi.
Miksi valita tämä malli? (Tärkeimmät edut):
- ±0,5 % FS tarkkuus ja 14-bittinen resoluutio — erona halpoihin säätimiin ilman PID-toimintoa: lämpötila pysyy vakaana ilman 5–10°C heilahteluja.
- 40A SSR-rele sisältyy hintaan — ohjaa suuria kuormia ilman mekaanisia kulumia. Tavallinen mekaaninen rele kestää noin 100 000 kytkentää, kun taas SSR-rele on käytännössä ikuinen.
- 1000 mm K-tyypin anturi — riittävä pituus mahdollistaa anturin sijoittamisen vaikeisiinkin paikkoihin ilman jatkojohtoja.
- Kaksoisnäyttö (PV/SV) — näet samanaikaisesti sekä nykyisen lämpötilan että tavoitelämpötilan ilman valikoissa hyppimistä.
- DIN 48×48 mm standardikoko — sopii suoraan vakiokokoiseen paneeliaukkoon ilman muutostöitä.
- Säädettävissä lämmitykseen ja jäähdytykseen — sama säädin toimii molempiin tarkoituksiin valikon asetuksista riippuen.
- Plug-and-play-paketti — säädin, SSR-rele ja anturi samassa paketissa; käyttöönotto vie alle 30 minuuttia.
Suorituskyky ja tekniset yksityiskohdat
Säätimen PID-algoritmi laskee jatkuvasti mitatun ja halutun lämpötilan eroa ja säätää tehoa niin, ettei lämpötila ylitä asetettua arvoa tai heilahtele. 14-bittinen resoluutio ja 0,5 sekunnin näytteenottotaajuus varmistavat, että pienimmätkin lämpötilan muutokset havaitaan ja korjataan välittömästi.

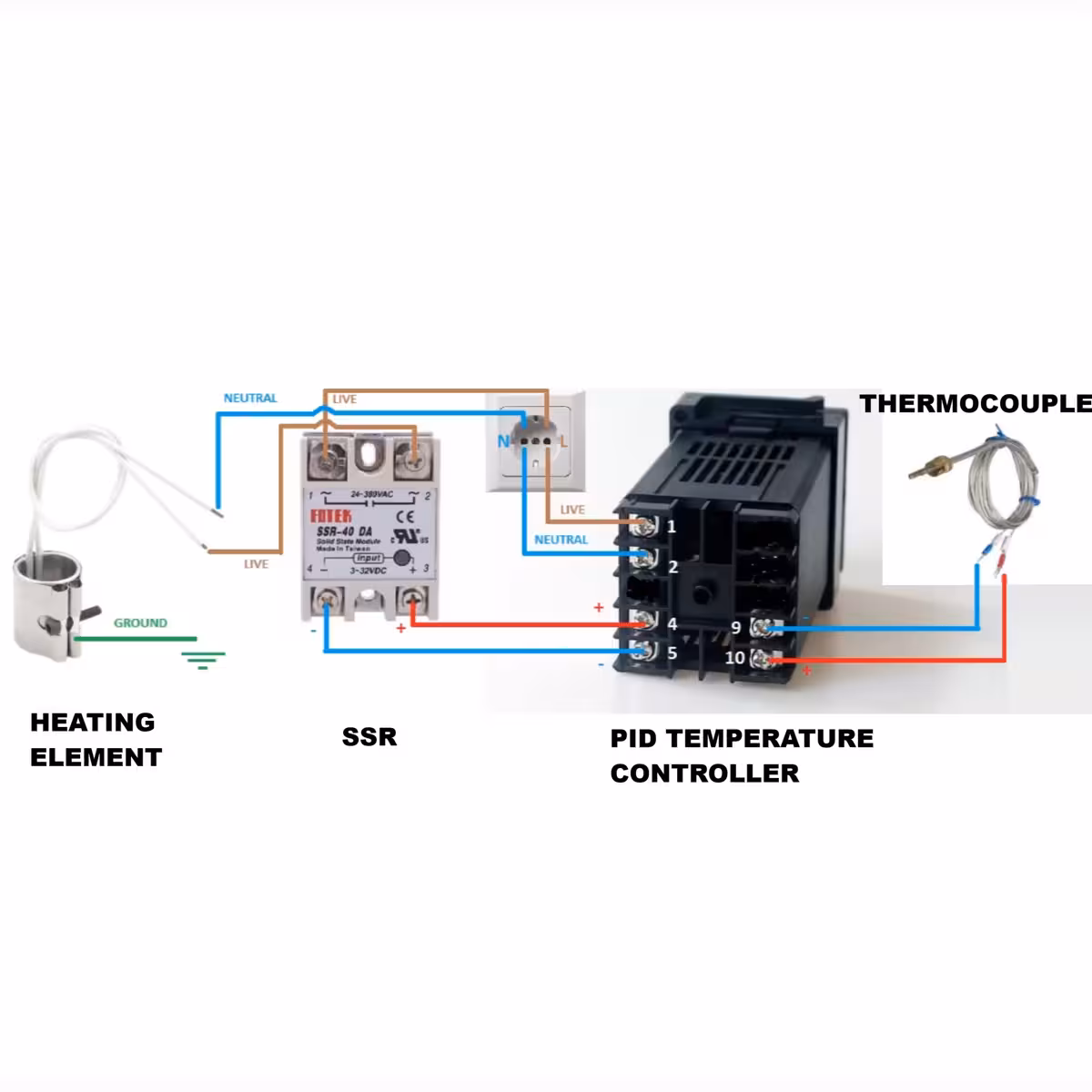

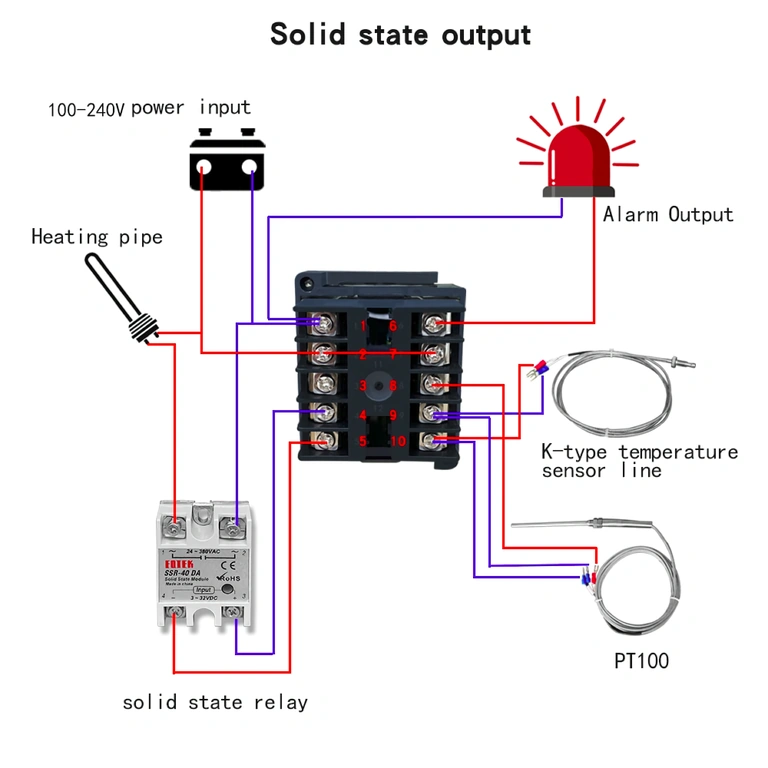

Ohjauslähtö lähettää 250V AC / 3A -signaalin suoraan mukana tulevalle SSR-releelle, joka hoitaa varsinaisen kuorman kytkennän ilman liikkuvia osia. Yli 50MΩ eristysvastus (500V DC) takaa täydellisen galvaanisen erotuksen ohjaus- ja virtapiirin välillä, mikä on välttämätöntä teollisissa sovelluksissa.

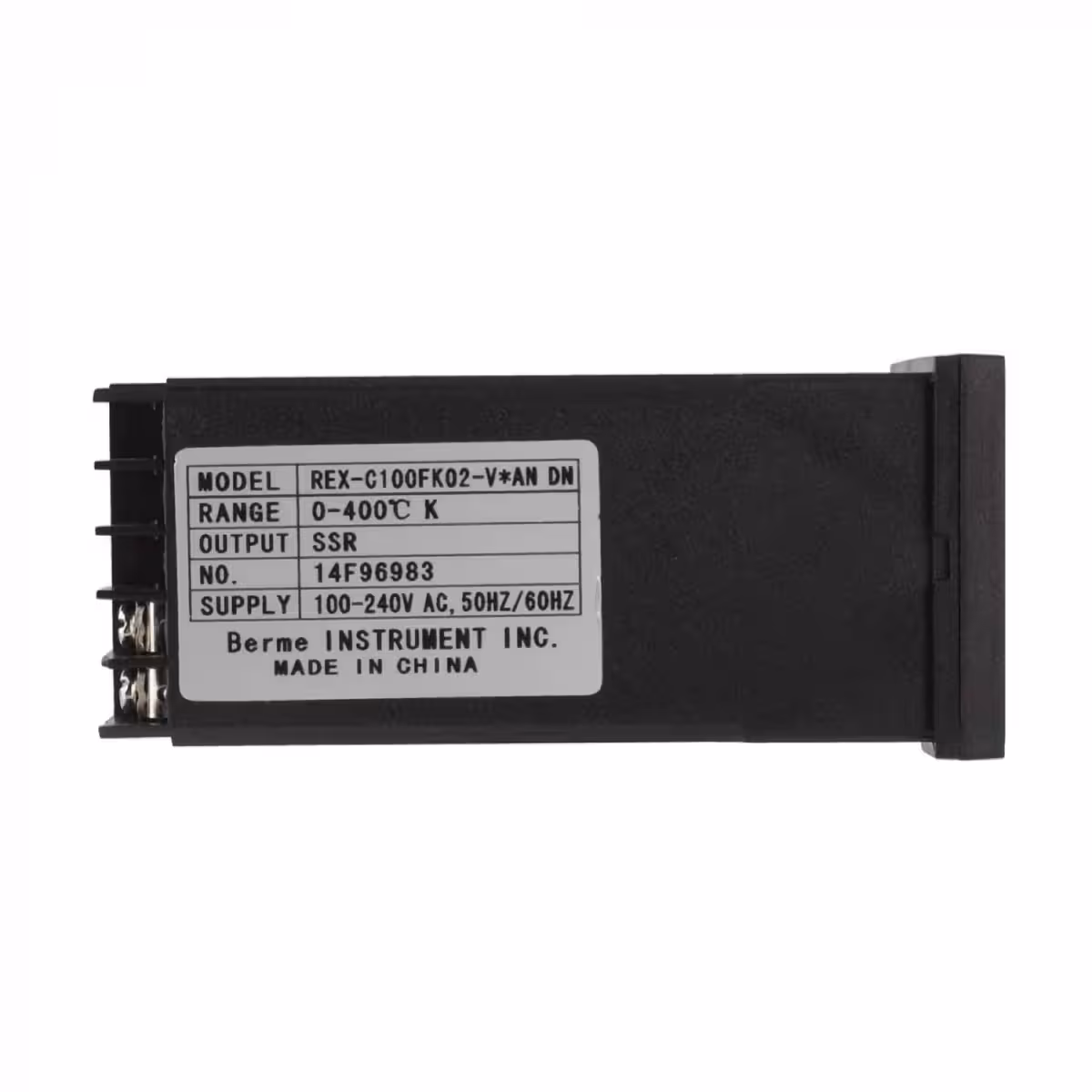

| Parametri | Arvo / Yksityiskohta |
|---|---|
| Säädinmalli | REX C100 |
| Käyttöjännite | 220V AC |
| Lämpötila-alue | 0 – 400°C |
| Anturityyppi | K-tyyppi (termopari) |
| Anturin pituus | 1000 mm |
| Tarkkuus | ±0,5 % FS |
| ADC-resoluutio | 14 bittiä |
| Näytteenottoaika | 0,5 sekuntia |
| Ohjauslähtö | SSR-rele – 250V AC / 3A |
| Mukana tuleva SSR | 40A |
| Eristysvastus | >50MΩ / 500V DC |
| Tehonkulutus | 10VA |
| Käyttölämpötila | 0 – 50°C |
| Käyttökosteus | 30 – 85 % RH |
| Säätimen mitat | 48 × 48 × 110 mm |
| Paneeliasennus | Standardi DIN 48×48 |
Ohjelmointi ja käyttö

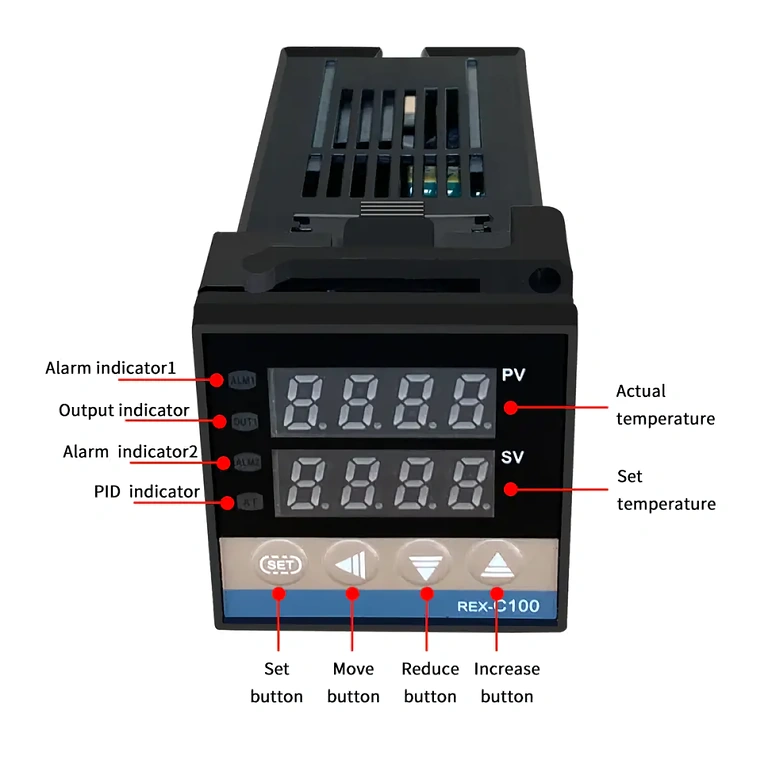

Kaksoisnäyttö näyttää samanaikaisesti PV (nykyinen lämpötila) ja SV (tavoitelämpötila). Perusasetusten tekeminen on nopeaa:
- Paina lyhyesti SET-painiketta siirtyäksesi tavoitelämpötilan (SV) asetustilaan.
- Käytä nuolipainikkeita halutun lämpötilan säätämiseen.
- Paina uudelleen SET tallentaaksesi asetuksen.
- Edistyneet parametrit (hystereesi, PID-tila, hälytykset) löytyvät pitämällä SET-painiketta pohjassa 3 sekuntia.
- Selaa parametreja SET-painikkeella ja muuta arvoja nuolipainikkeilla.
- Jos mitään painiketta ei paineta 30 sekuntiin, säädin palaa automaattisesti päänäyttöön.

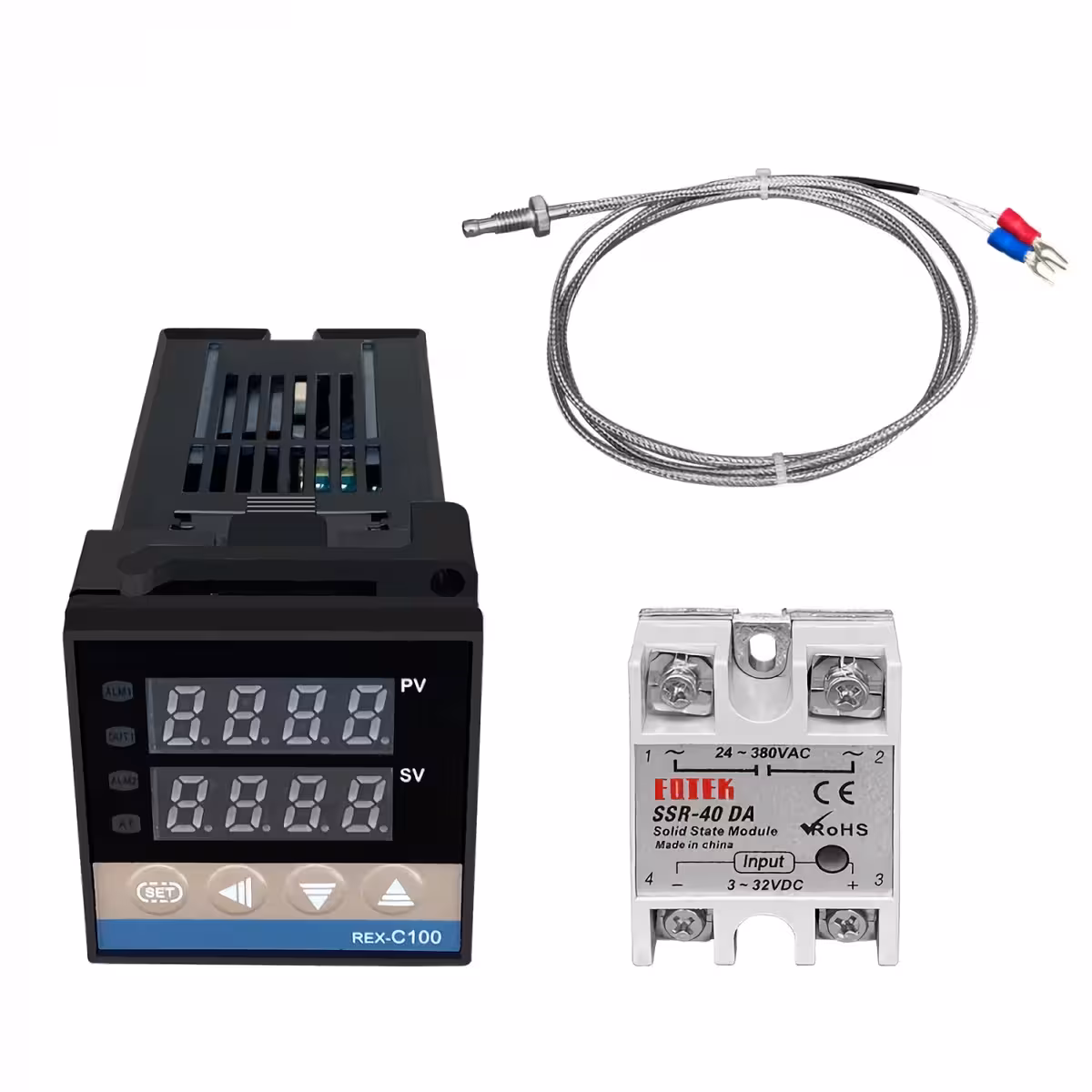

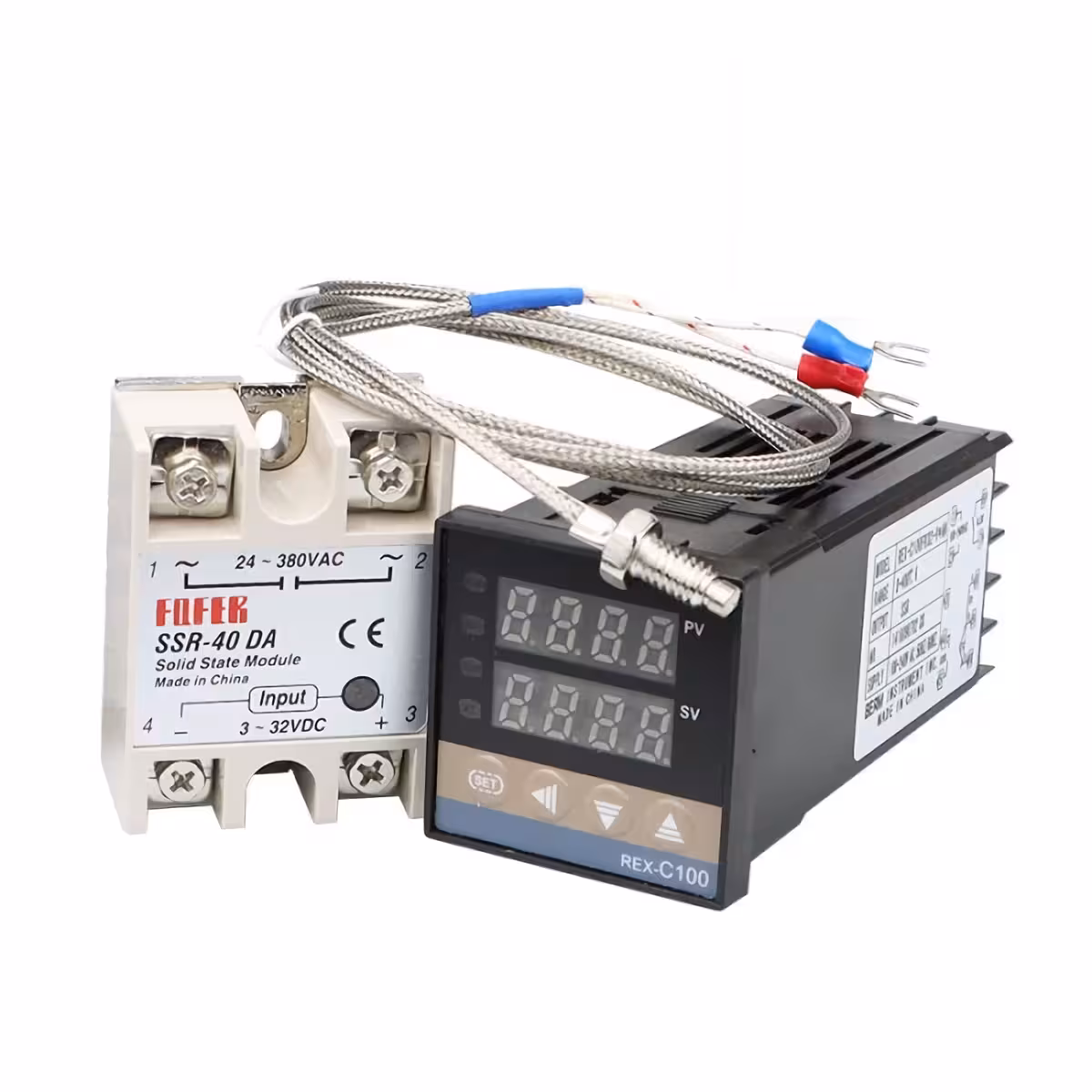

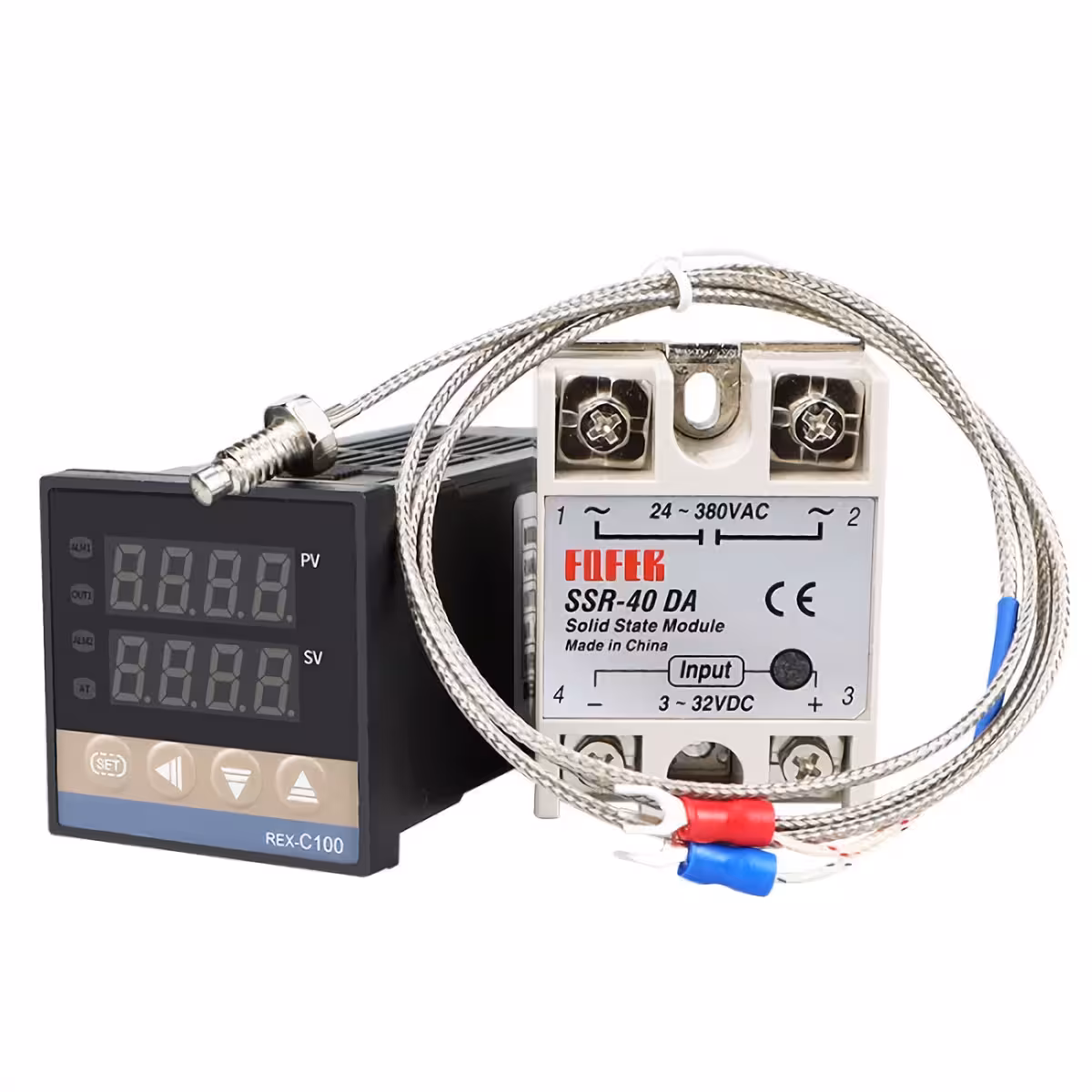

Pakkauksen sisältö
- Digitaalinen REX C100 -lämpötilansäädin

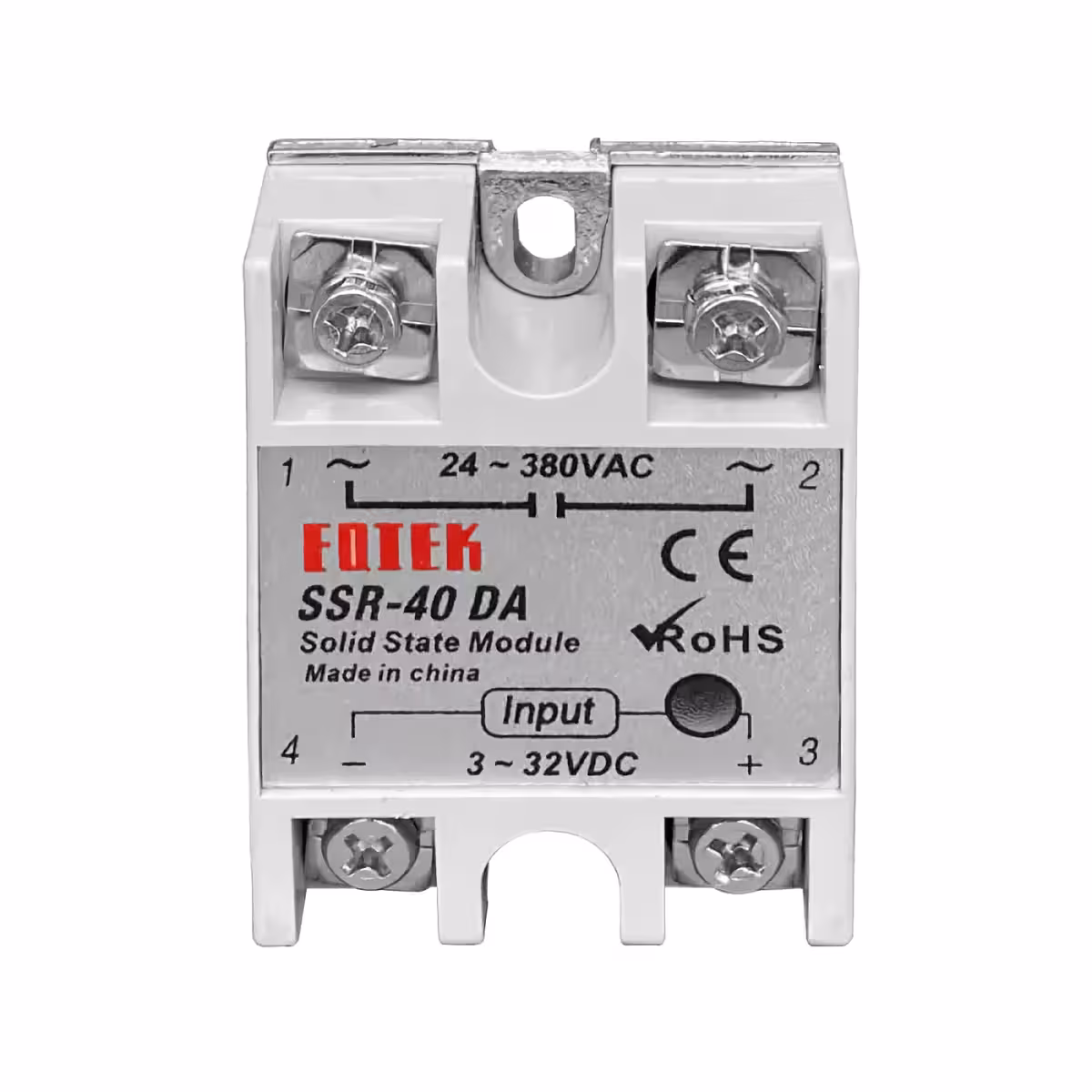

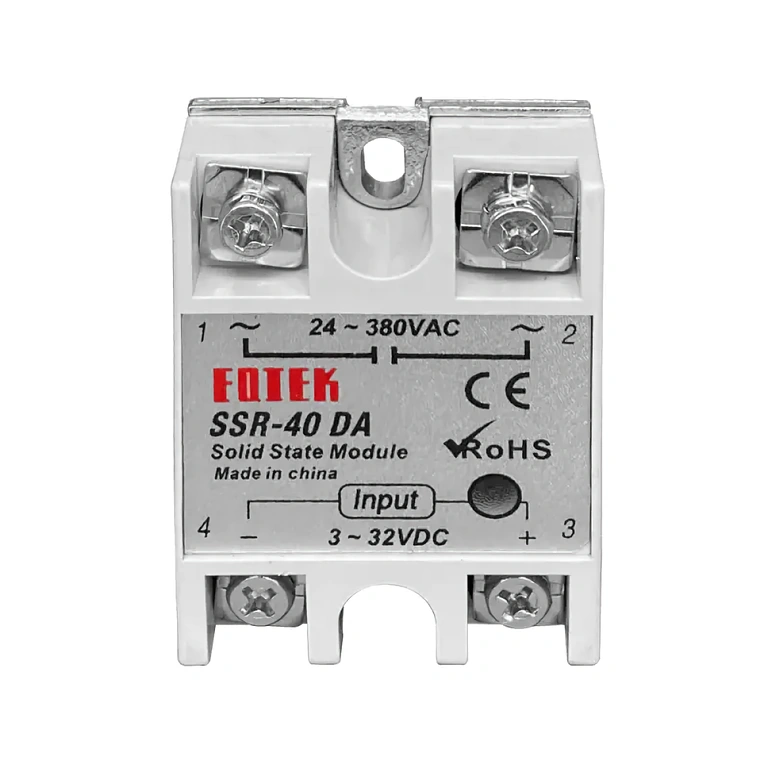

- Solid State -rele (SSR) 40A
- K-tyypin lämpötila-anturi, 0–400°C, pituus 1000 mm
Usein kysytyt kysymykset
Onko 40A SSR-rele mukana vai pitääkö se ostaa erikseen?
Se sisältyy pakettiin. Saat REX C100 -säätimen, 40A SSR-releen ja 1000 mm K-tyypin anturin – kaiken tarvittavan asennusta varten.
Toimiiko säädin myös jäähdytyksen ohjauksessa?
Kyllä. Voit konfiguroida lähdön toimimaan joko lämmitystä tai jäähdytystä varten edistyneiden asetusten kautta.
Sopiiko se standardikokoisiin sähkökeskuksiin?
Kyllä. DIN 48×48 mm -koko on teollisuusstandardi, joten se sopii suoraan 48×48 mm aukkoon ilman adaptereita.
Onko laitteen käyttöönotto vaikeaa?
Ei ole. Tavoitelämpötilan asettaminen vie vain muutaman sekunnin. PID-parametrit ovat valinnaisia – laite toimii heti kytkennän jälkeen tehdasasetuksilla.
