Automaattinen vedenpinnan ohjausrele – vaivatonta pumpun hallintaa ilman jatkuvaa valvontaa

Unohdatko sammuttaa pumpun, jolloin säiliö tulvii? Tai laskeeko vedenpinta liian alas, jolloin pumppu käy kuivana? Tämä automaattinen vedenpinnan ohjausrele ratkaisee ongelman: se käynnistää ja sammuttaa pumpun automaattisesti antureiden havaitseman vedenpinnan mukaan. Sinun ei tarvitse enää huolehtia manuaalisesta ohjauksesta.

Huomautus: Pakkaus sisältää ohjausreleen ja 3 kpl 5 metrin tasoantureita. Vesipumppu ei sisälly toimitukseen.

Miksi valita tämä malli? (Tärkeimmät edut):

3 kpl 5 metrin antureita mukana — valmis ratkaisu syvillekin säiliöille tai keskikokoisille altaille ilman lisähankintoja
20A / 220V relelähtö (resistiivinen kuorma) — kestää tehokkaatkin pumput ilman ylikuormitusriskiä
3 tilaa: AUTO / ON / OFF — vaihda manuaaliseen ohjaukseen sekunneissa ilman johdotusten muuttamista
4 esiasetettua skenaariota — täyttö, tyhjennys, minimitason ylläpito tai kahden säiliön välinen siirto selkeillä kytkentäohjeilla
Värikoodatut liitännät (punainen, sininen, musta, vihreä, keltainen) — tunnistat jokaisen anturin helposti, mikä minimoi kytkentävirheet

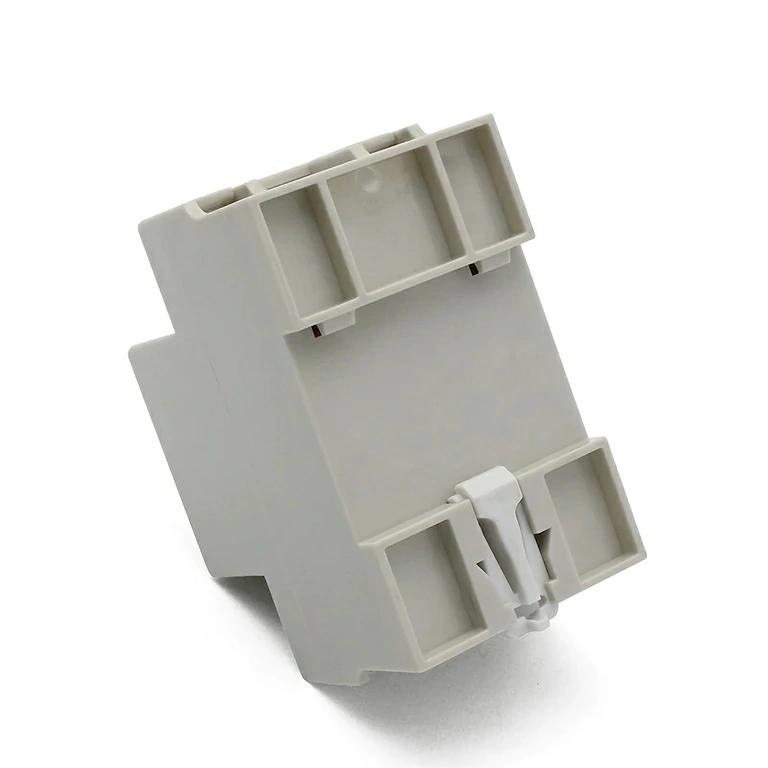

Kompakti koko 86×66×49 mm — mahtuu vaivatta sähkökeskukseen tai kytkentärasiaan

Tekniset tiedot ja suorituskyky

Vedenpinnan tunnistus perustuu sähkönjohtavuuteen: veteen upotetut metallianturit sulkevat virtapiirin koskettaessaan vettä, mikä ohjaa relettä ilman erillisiä liikkuvia osia. Rele tukee 20A resistiivistä kuormaa ja 10A induktiivista kuormaa (kuten moottorit ja pumput), joten se soveltuu erinomaisesti useimmille kotitalouksien ja puoliammattimaisille uppo- ja pintapumpuille. Kolmiasentoinen valitsin antaa välittömän hallinnan – voit ohittaa automatiikan milloin tahansa ilman kytkentöjen purkamista.

Parametri	Arvo / Yksityiskohta
Nimellisjännite	220V AC
Relelähtö – resistiivinen kuorma	20A / 220V
Relelähtö – induktiivinen kuorma	10A / 220V
Antureiden määrä	3 kpl
Anturikaapelin pituus	5 metriä / kpl

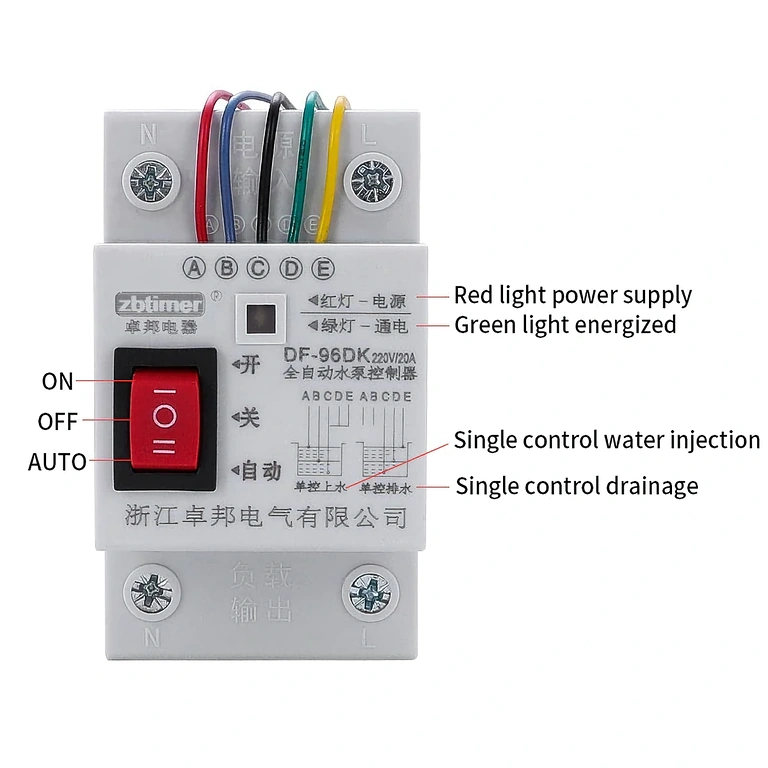

Toimintatilat	ON / OFF / AUTO

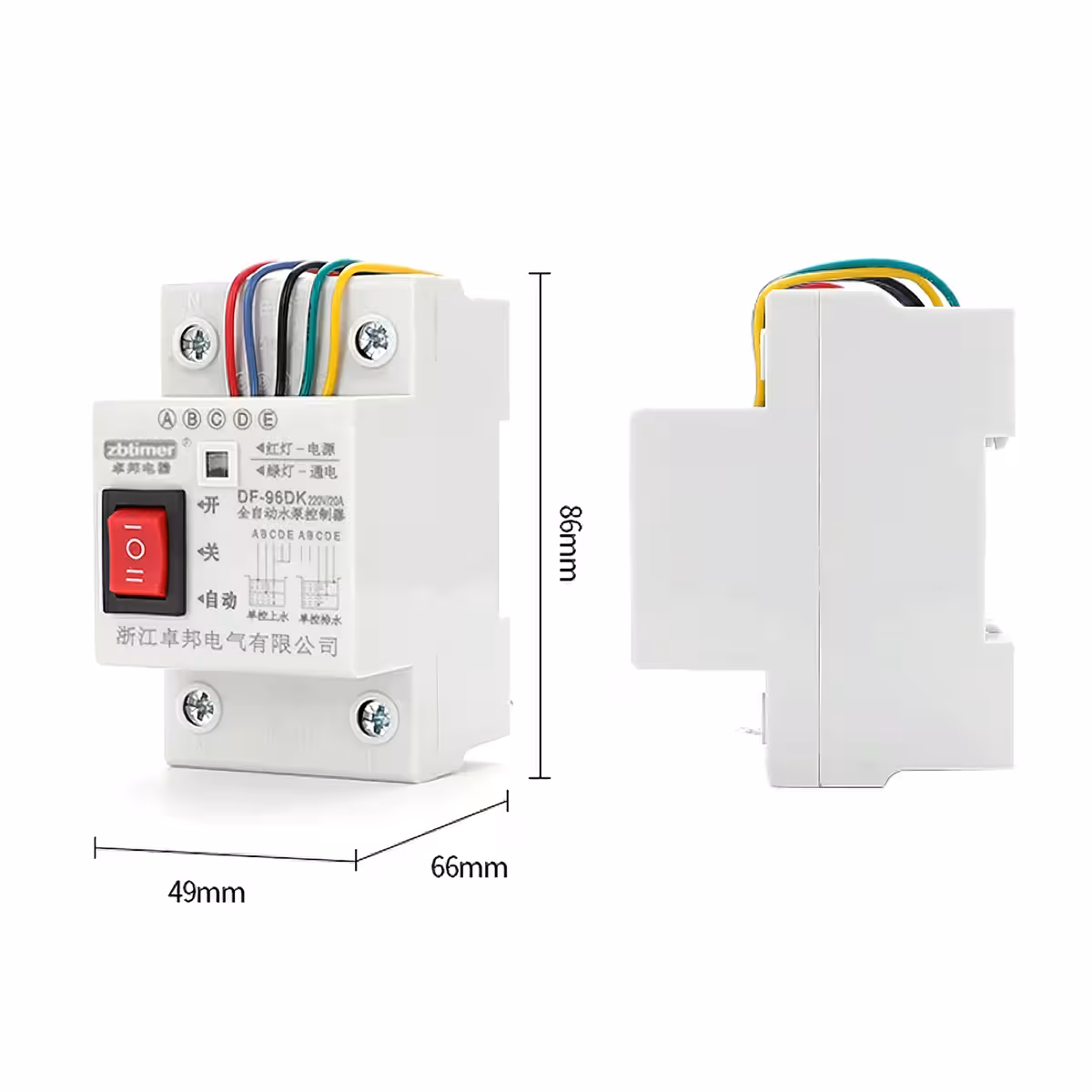

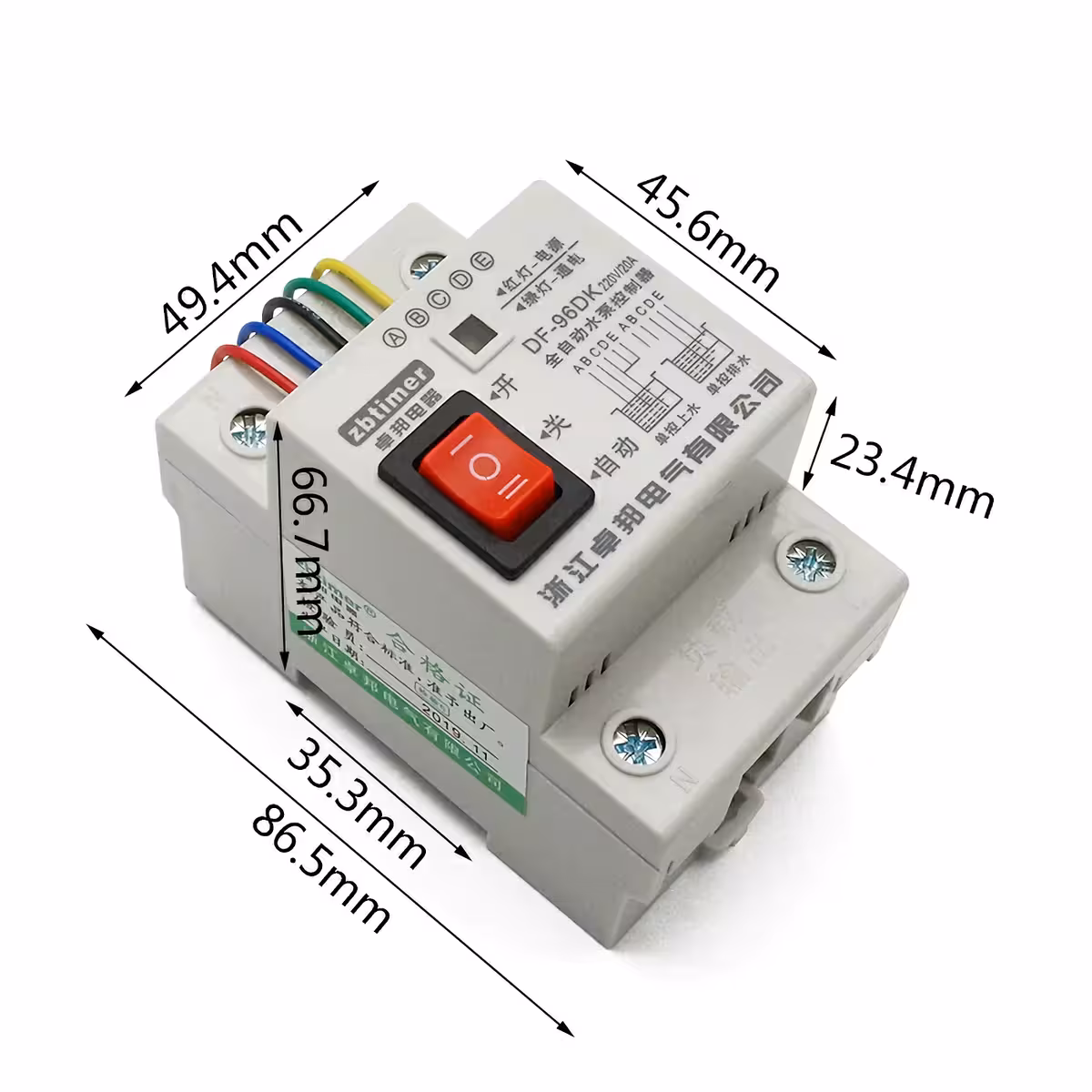

Kotelon mitat	86 × 66 × 49 mm
Yhteensopivat kohteet	Vesisäiliöt, altaat, uima-altaat, akvaariot

Käyttö- ja kytkentäohjeet

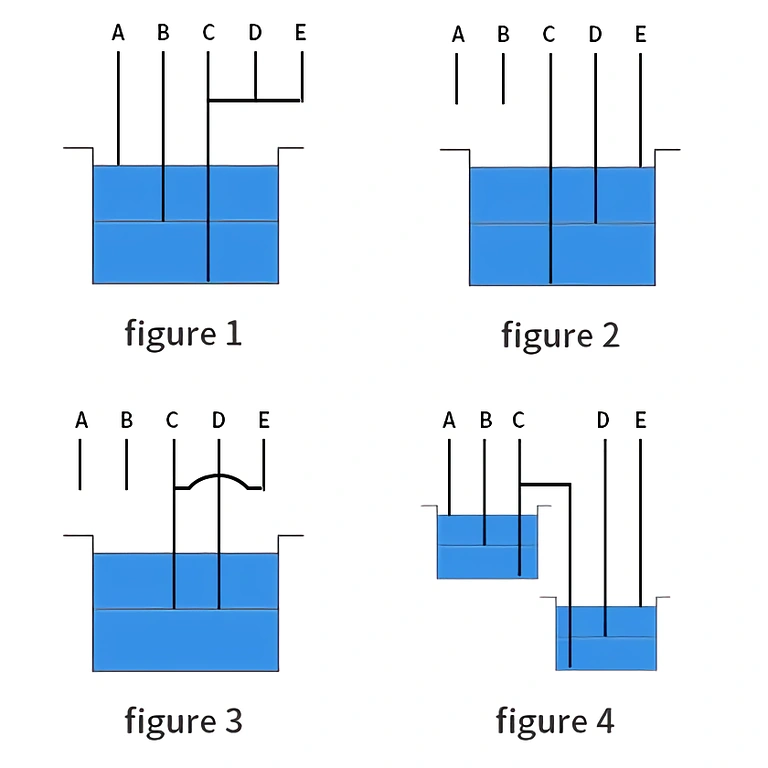

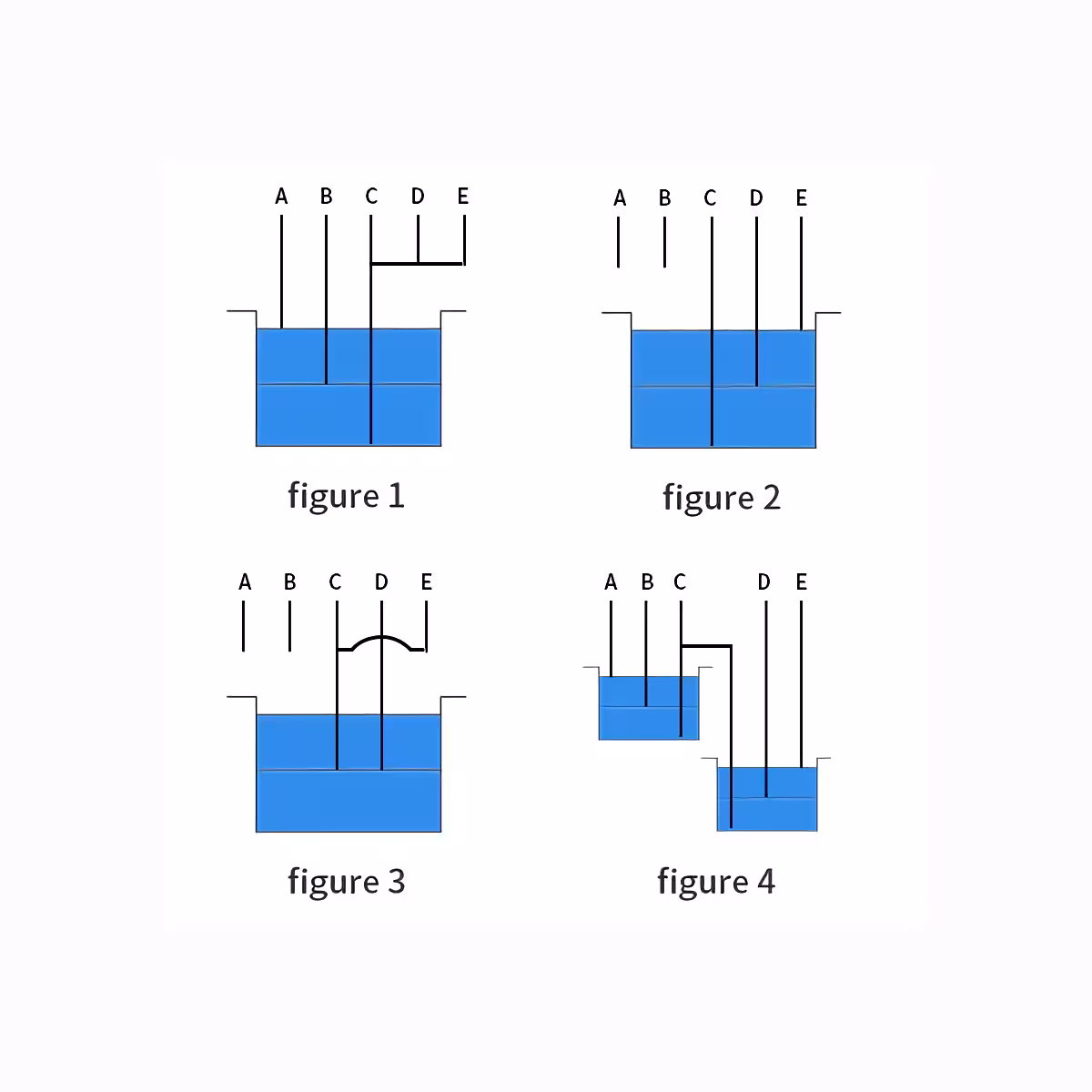

Automaattinen täyttö (Kuva 1): Kytke anturi A (punainen) ylätasolle (pysäytys täynnä), anturi B (sininen) alatasolle (käynnistys) ja C (musta) yhteiseksi maadoituslinjaksi. Anturit D (vihreä) ja E (keltainen) kytketään yhdessä C:n kanssa.
Automaattinen tyhjennys (Kuva 2): Anturi E ylätasolla käynnistää pumpun; anturi D alatasolla pysäyttää sen; C toimii yhteisenä linjana. Anturit A ja B jätetään kytkemättä.
Minimitason ylläpito (Kuva 3): Kytke C ja D alarajan ohjauspisteiksi; tee oikosulku E:n ja C:n välille. Anturit A ja B jätetään kytkemättä. Pumppu pysähtyy automaattisesti, kun vedenpinta laskee minimirajan alle.
Kahden säiliön välinen automaattinen siirto (Kuva 4): Anturi A yläsäiliön ylätasolle (pysäytys); anturi B yläsäiliön alatasolle (käynnistys); C yhteiseksi linjaksi molemmille säiliöille; anturi D alasäiliön alatasolle (pysäytys); anturi E alasäiliön ylätasolle (käynnistys). Jos alasäiliön ylätason aktivointia ei tarvita, anturi E voidaan jättää kytkemättä.
Aseta valitsin AUTO-asentoon jatkuvaa automaattista käyttöä varten tai ON/OFF-asentoon manuaalista ohjausta varten.

Pakkauksen sisältö

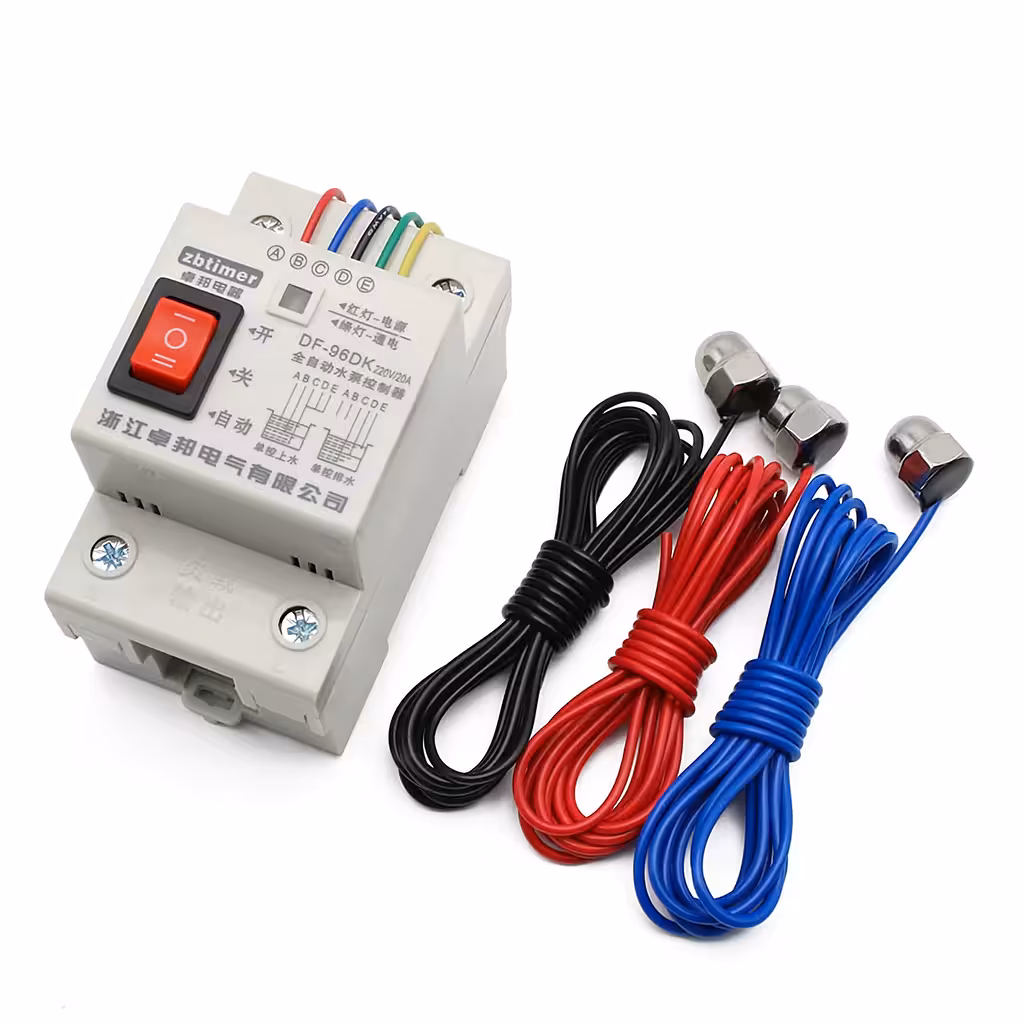

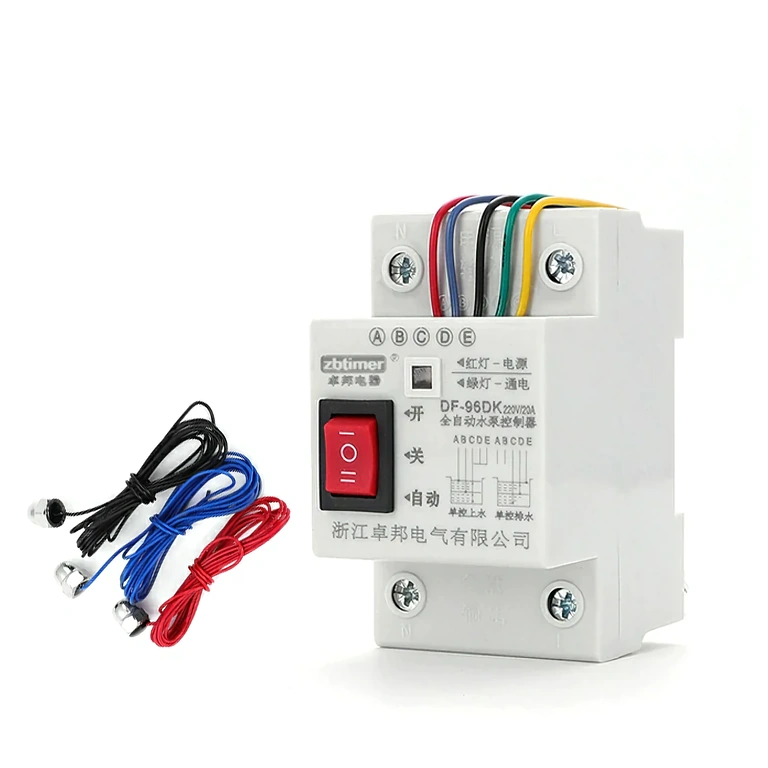

1× Automaattinen vedenpinnan ohjausrele 220V

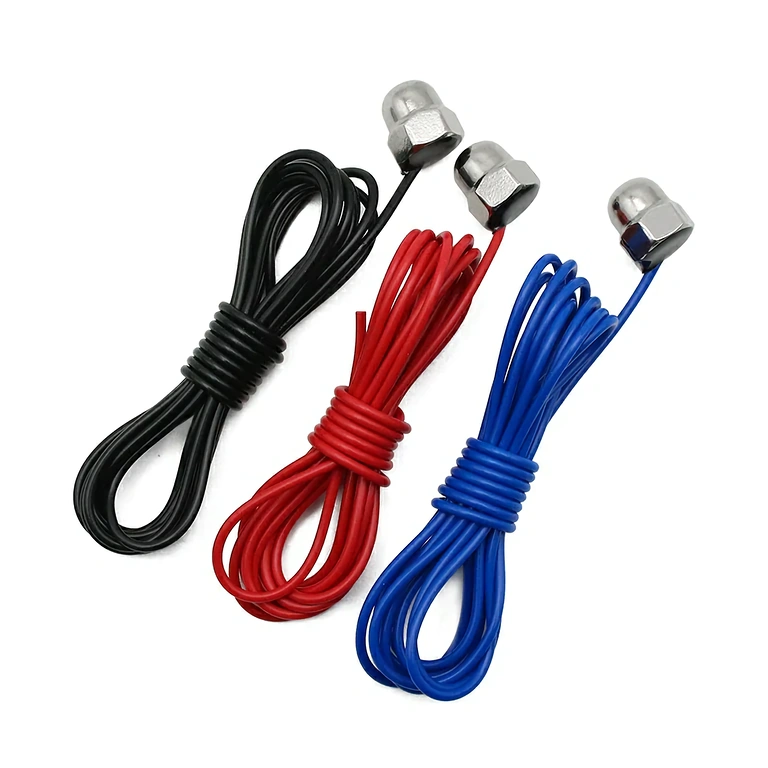

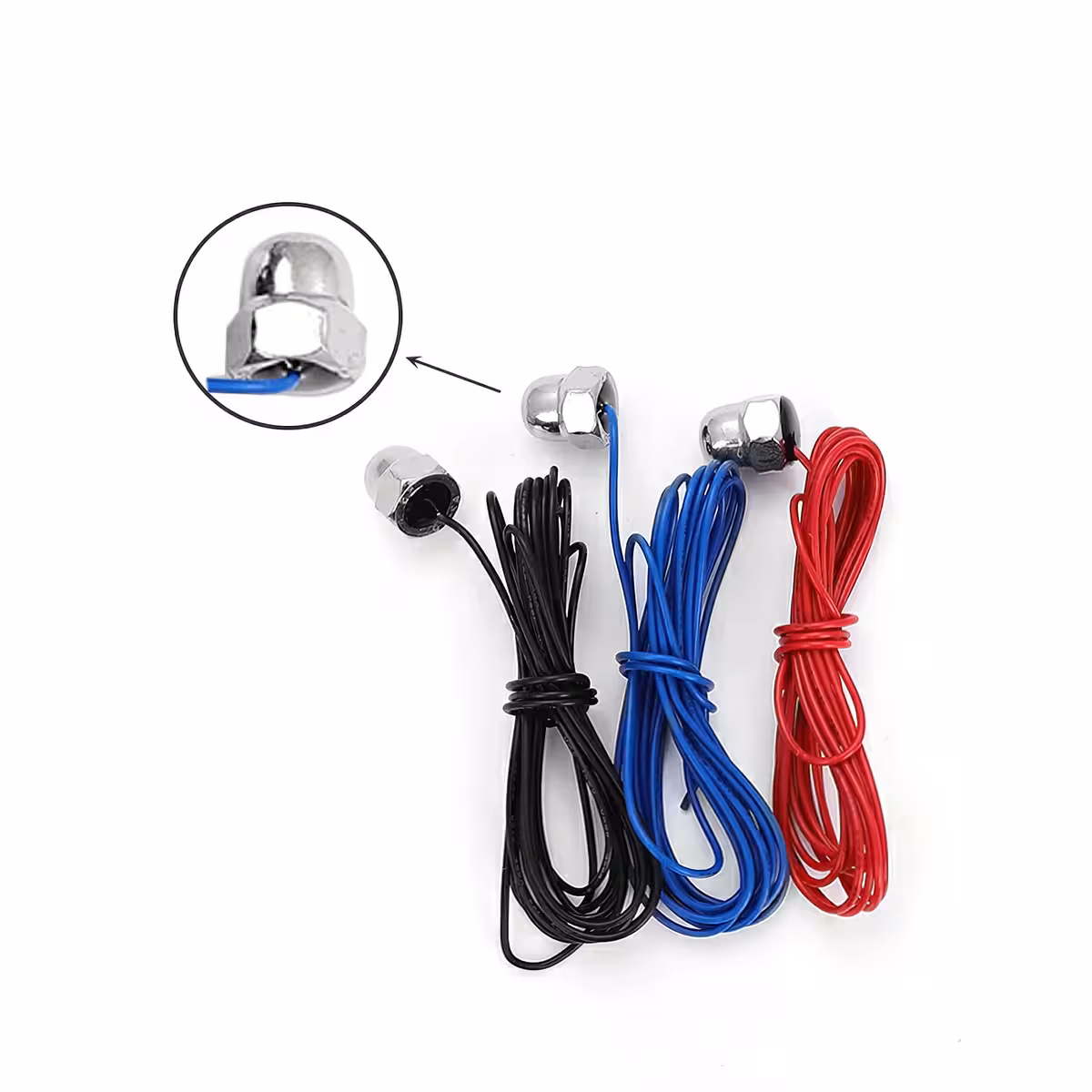

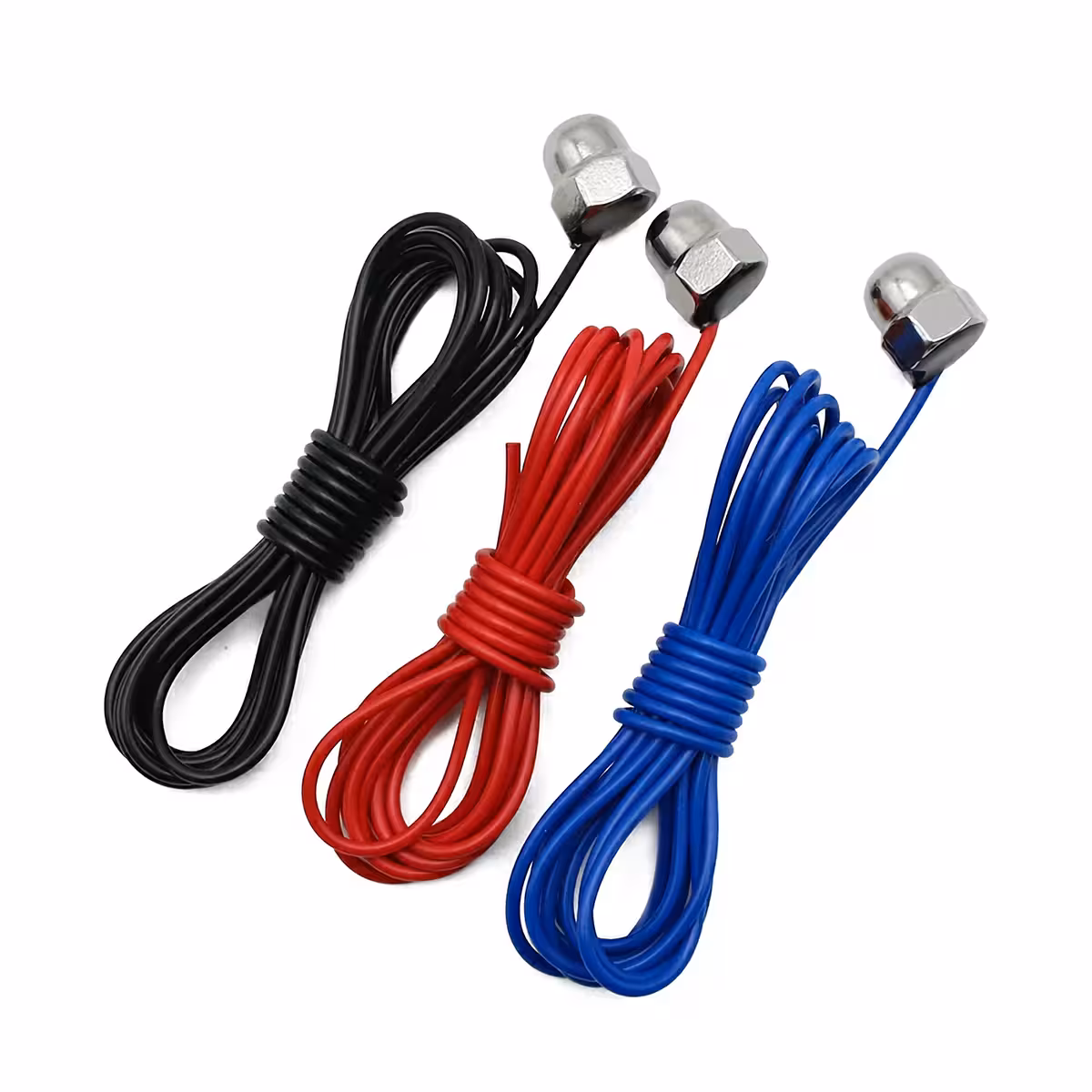

3× Ruostumattomasta teräksestä valmistettu tasoanturi (5 m kaapelilla)

Usein kysytyt kysymykset

Sopiiko tämä kaikille uppopumpuille?

Kyllä, se toimii 220V AC uppo- ja pintapumppujen kanssa, kunhan pumpun virrankulutus ei ylitä 20A (resistiivinen) tai 10A (induktiivinen) rajaa. Tarkista pumpun tekniset tiedot ennen asennusta.

Voiko antureita käyttää suolaisessa tai klooratussa vedessä?

Kyllä. Anturit ovat korroosionkestäviä ja soveltuvat kloorattuun tai suolaiseen veteen tavanomaisissa pitoisuuksissa. Erittäin aggressiivisissa kemiallisissa ympäristöissä suosittelemme säännöllistä tarkastusta.

Voiko anturikaapeleita jatkaa yli 5 metrin?

Kyllä, käyttämällä asianmukaista sähkökaapelia ja tiiviitä liitoksia. Yli 20 metrin etäisyyksillä suosittelemme häiriösuojattua kaapelia virheellisten ohjaussignaalien välttämiseksi.

Mitä tapahtuu sähkökatkon jälkeen?

Sähköjen palattua rele jatkaa toimintaansa valitsimen asennon ja vallitsevan vedenpinnan mukaisesti. Laitteessa ei ole sisäistä muistia, vaan se reagoi suoraan antureiden tilaan.
