MP3-moduuli Bluetoothilla ja FM-radiolla – päivitä vanha vahvistimesi nykyaikaan
Onko sinulla laadukas vahvistin, josta puuttuu Bluetooth- tai USB-liitäntä? Sinun ei tarvitse vaihtaa koko laitetta. Tämä MP3-moduuli, jossa on Bluetooth, USB-liitäntä, MicroSD-korttipaikka ja FM-radio, on helppo asentaa suoraan laitteen etupaneeliin. Saat kaikki tarvitsemasi digitaaliset äänilähteet käyttöösi alle puolessa tunnissa.
Huomautus: Moduuli vaatii vakaan 7–12V DC-käyttöjännitteen. Tätä korkeampi jännite voi vaurioittaa laitetta pysyvästi. Suosittelemme käyttämään jännitteensäädintä tai Zener-diodia lisäsuojana, erityisesti autokäytössä.
Miksi valita tämä malli? (Tärkeimmät edut):

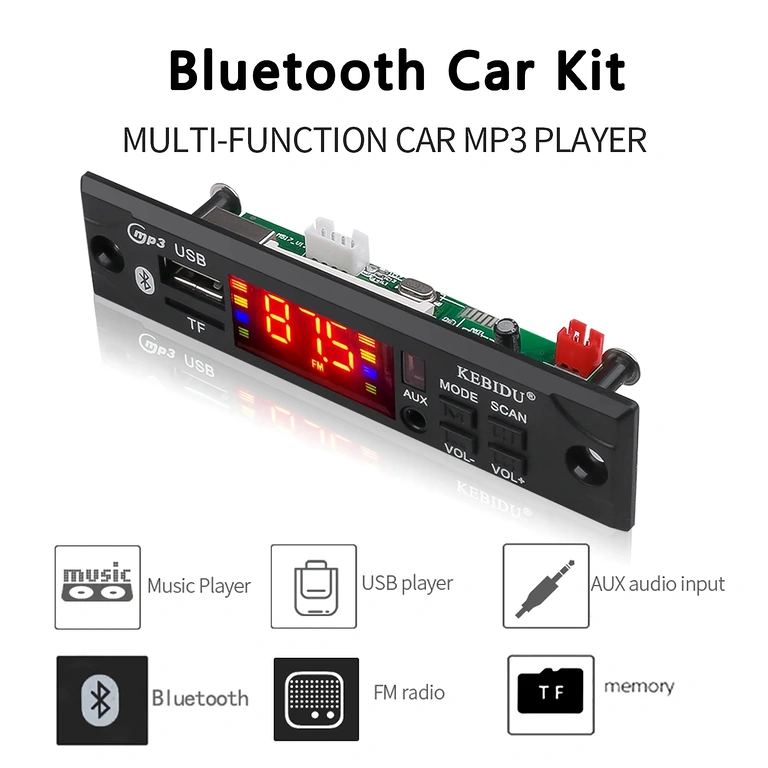

- Neljä äänilähdettä yhdessä paketissa — Bluetooth, USB 2.0, MicroSD/TF-kortti ja 3,5 mm AUX-liitäntä. Vaihda lähdettä helposti kaukosäätimellä.
- Integroitu FM-radio — toimii luotettavasti sekä muovi- että metallikoteloiduissa laitteissa ilman erillisiä lisävarusteita.

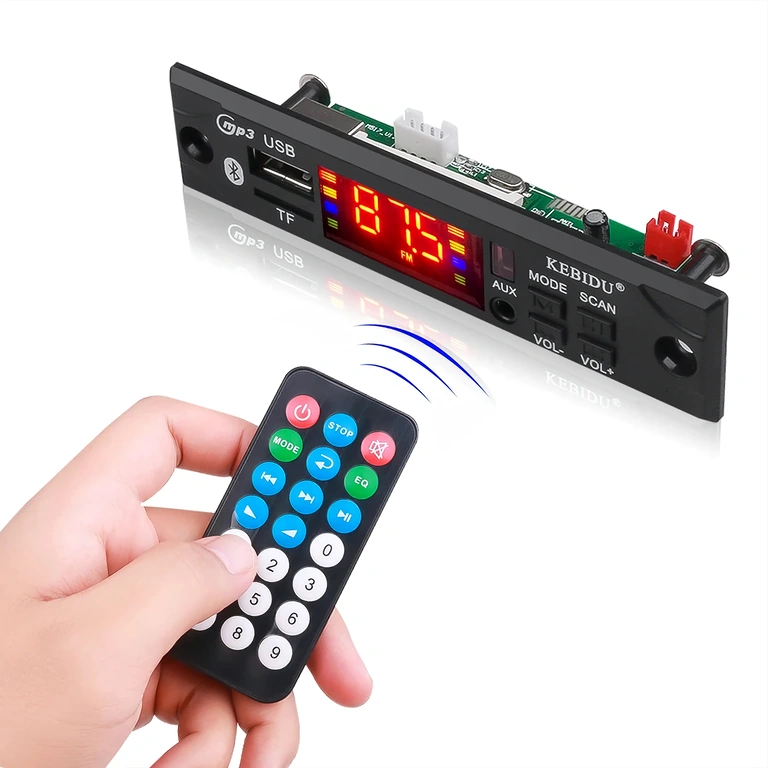

- IR-kaukosäädin paristolla — hallitse äänenvoimakkuutta, äänilähdettä ja kappaleiden vaihtoa vaivattomasti kaukaa.
- Standardikoko — etupaneelin mitat 107 x 26 mm, ruuviväli 96 mm. Yhteensopiva useimpien auto- ja kotivahvistimien kanssa.
- Pieni virrankulutus — vain 35 mA valmiustilassa, joten se ei tyhjennä auton akkua, kun äänentoisto on pois päältä.
- Monikäyttöinen — toimii myös itsenäisenä soittimena 7–12V DC-virtalähteellä.
Yksityiskohdat ja suorituskyky
Moduulin sydämenä toimii erillinen MP3-dekooderi, joka aloittaa toiston automaattisesti virran kytkeytyessä. 0,3 Vpp audiolähtö (OL ja OR -kanavat) on suunniteltu yhteensopivaksi tavallisten vahvistimien esivahvistintulojen kanssa, mikä takaa puhtaan äänen ilman säröä. Bluetooth-yhteys muodostuu nopeasti puhelimesta tai tabletista, ja ANT-antennijohto (punainen) on helppo konfiguroida optimaalisen FM-vastaanoton varmistamiseksi kotelon materiaalista riippuen.
| Ominaisuus | Tiedot |
|---|---|
| Käyttöjännite | 7V – 12V DC (vakaa) |
| Virrankulutus | 35mA (valmiustila) / jopa 100mA (SD/USB käytössä) |
| Audiolähdön jännite | 0,3 Vpp |
| Liitännät | Bluetooth, USB 2.0, MicroSD/TF, 3,5 mm AUX |
| FM-radio | Integroitu, konfiguroitava antenni |
| Kaukosäädin | IR (infrapuna), CR2032-paristo sisältyy |
| Etupaneelin mitat | 107 x 26 mm |
| Asennussyvyys | 26 mm |
| Kiinnitysruuvien väli | 96 mm |
| Tuetut ääniformaatit | MP3 (USB, MicroSD) |
| Käyttökohteet | Auto, kotivahvistimet, perinteiset äänentoistojärjestelmät |
Asennus- ja käyttöohjeet

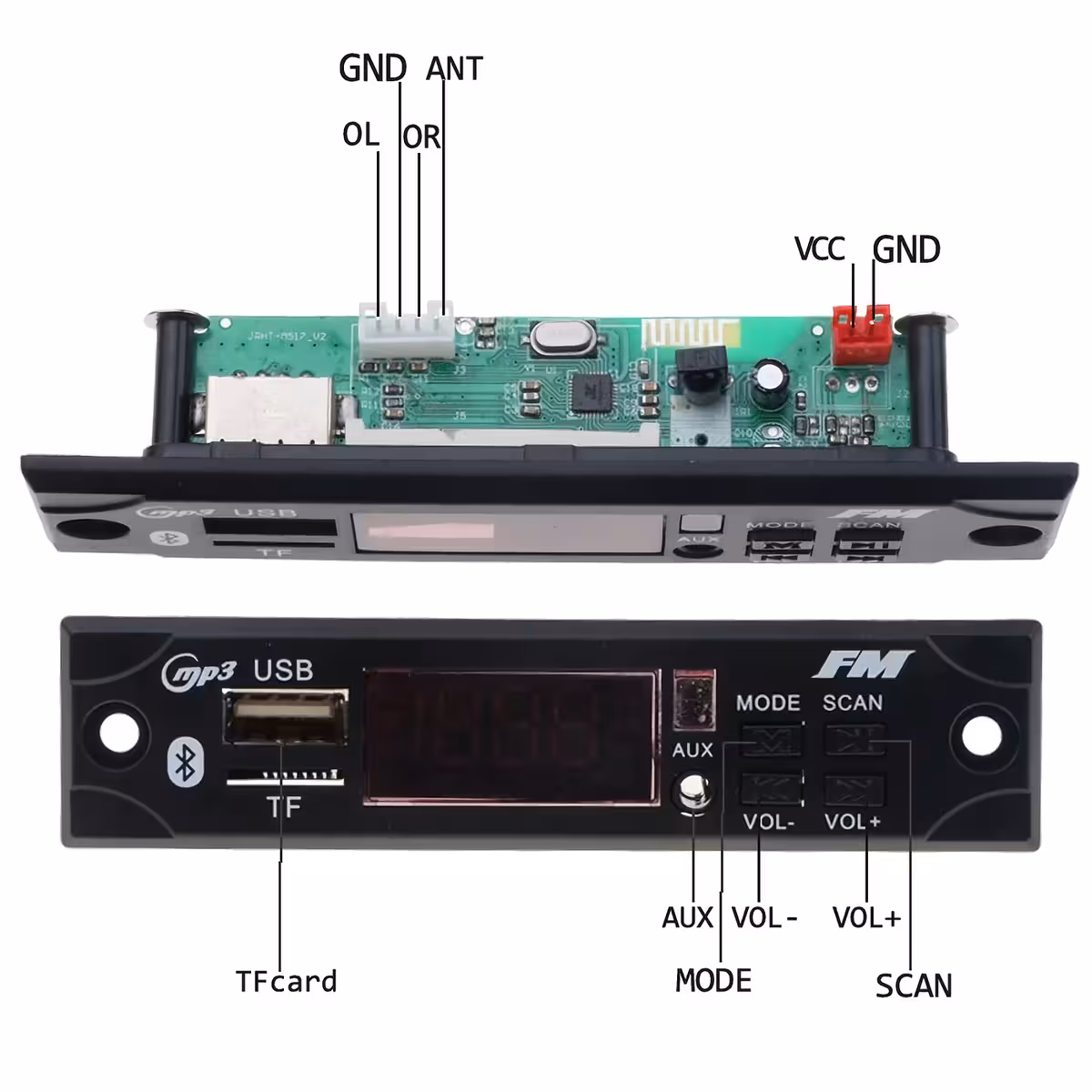

- Kytke virtaliittimen positiivinen johto (punainen) vakaaseen 7–12V DC-virtalähteeseen.
- Kytke GND-johto vahvistimen pienen signaalin maadoituspisteeseen – vältä kytkemistä suoraan metallirunkoon häiriöiden (hurinan) välttämiseksi.
- Kytke OL- ja OR-johdot vahvistimen vasempaan ja oikeaan audiotuloon.
- FM-radion kohdalla: aseta ANT-johto (punainen) vapaaksi, jos kotelo on muovia, tai kiinnitä se kotelon reunaan, jos kotelo on metallia.
- Aseta USB-tikku tai MicroSD-kortti, jossa on MP3-tiedostoja – toisto alkaa automaattisesti.

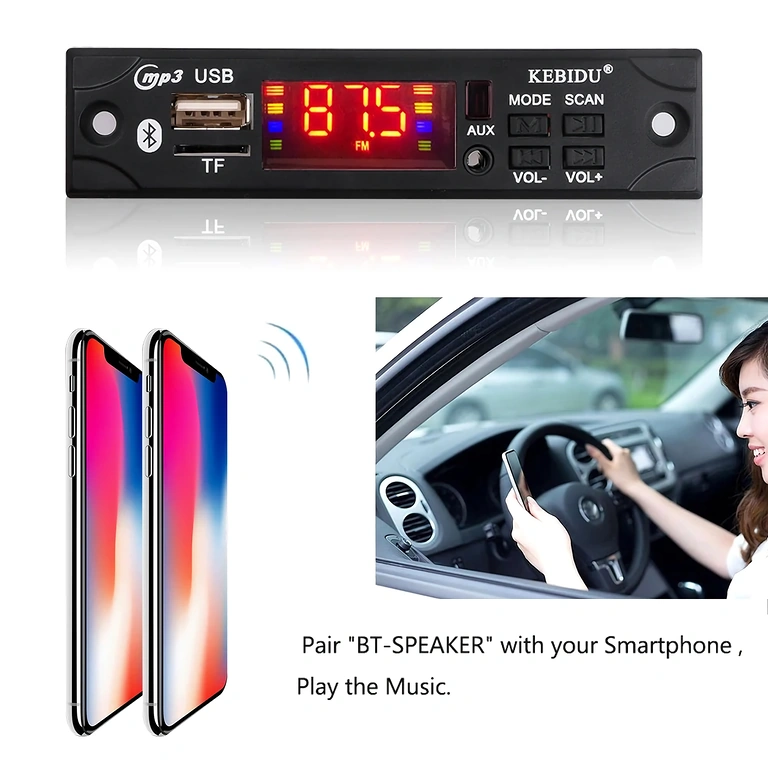

- Yhdistä puhelimesi tai tablettisi Bluetoothin kautta langatonta toistoa varten.
- Käytä IR-kaukosäädintä äänilähteen vaihtamiseen (BT / USB / SD / FM / AUX), äänenvoimakkuuden säätöön ja kappaleiden selaamiseen.

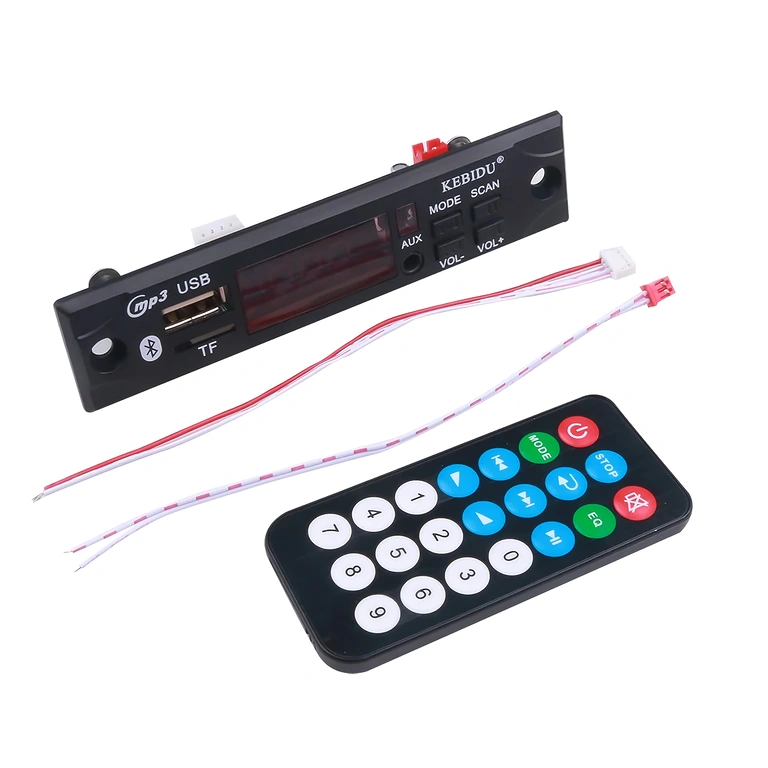

Pakkauksen sisältö
- 1x MP3-moduuli (Bluetooth, USB, MicroSD, FM, AUX)
- 1x IR-kaukosäädin (sisältää CR2032-pariston)
- 2x Liitäntäkaapelit (virta + audio)
Usein kysytyt kysymykset
Voinko kytkeä moduulin suoraan auton 12V akkuun?
Kyllä, mutta jännitteen on oltava vakaa. Auton jännite voi nousta yli 12 voltin moottorin käynnistyksen yhteydessä. Käytä jännitteensäädintä tai Zener-diodia suojana, erityisesti jos autossa on aktiivinen laturi.
Toimiiko tämä kotivahvistimissa?
Kyllä, moduuli on universaali. Se toimii minkä tahansa vahvistimen kanssa, jossa on analoginen L/R-audiotulo, tai itsenäisenä laitteena erillisellä 7–12V virtalähteellä.
Mitä ääniformaatteja USB ja SD-kortti tukevat?
Moduuli toistaa MP3-tiedostoja. Tiedostojen tulee olla tallennuslaitteen juurikansiossa, jotta laite tunnistaa ne automaattisesti.
Miksi GND-johtoa ei saa kytkeä suoraan auton runkoon?
Moduuli käsittelee matalan tason audiosignaaleja (0,3 Vpp). Rungon kautta kulkeva maadoitus voi aiheuttaa maasilmukoita ja häiritsevää hurinaa. Kytke GND aina vahvistimen tai virtalähteen maadoituspisteeseen.
Toimiiko kaukosäädin Bluetoothilla vai infrapunalla?
Kaukosäädin toimii infrapunalla (IR), aivan kuten television kaukosäädin. Se vaatii näköyhteyden moduuliin toimiakseen oikein – suositeltu kantama on noin 5–6 metriä.
