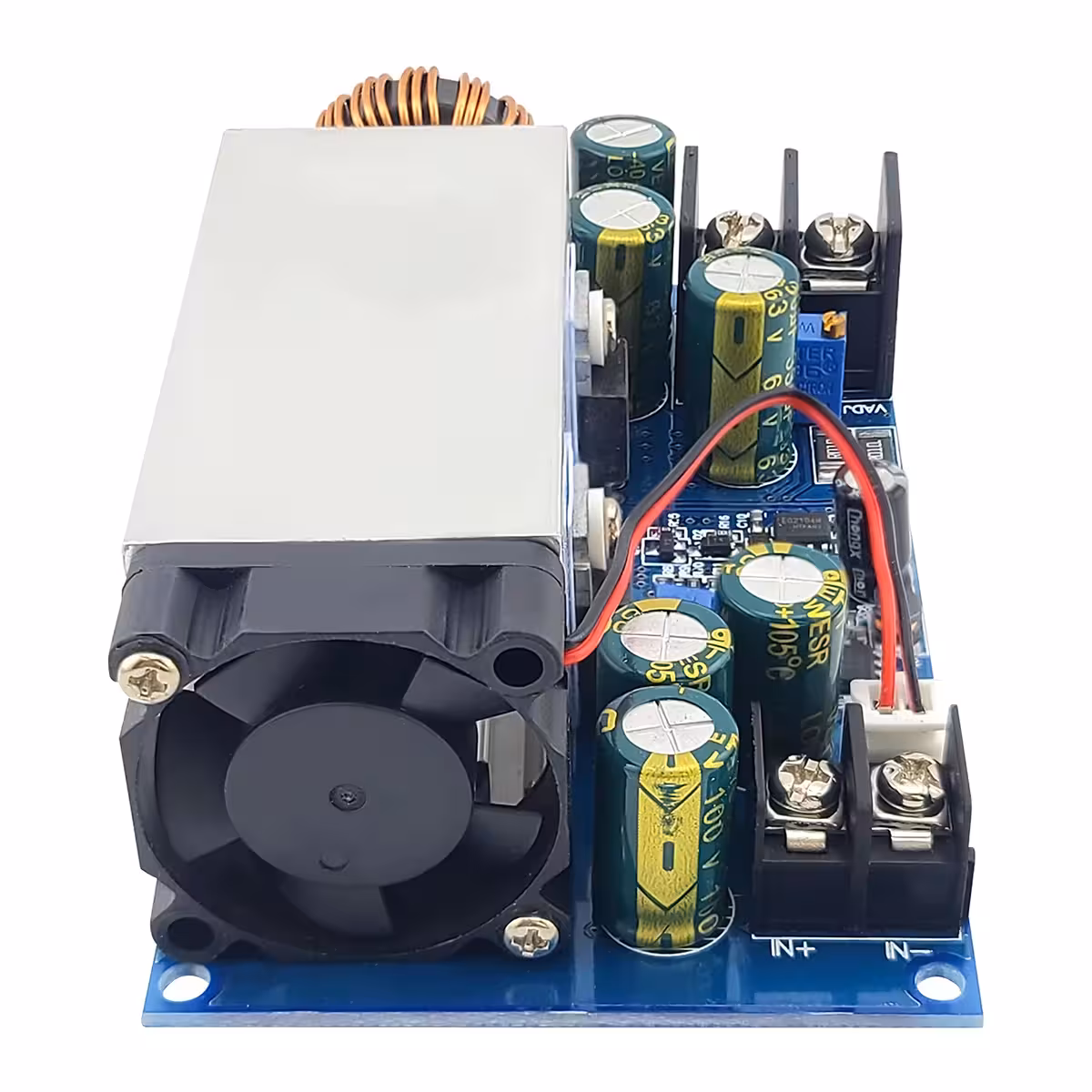

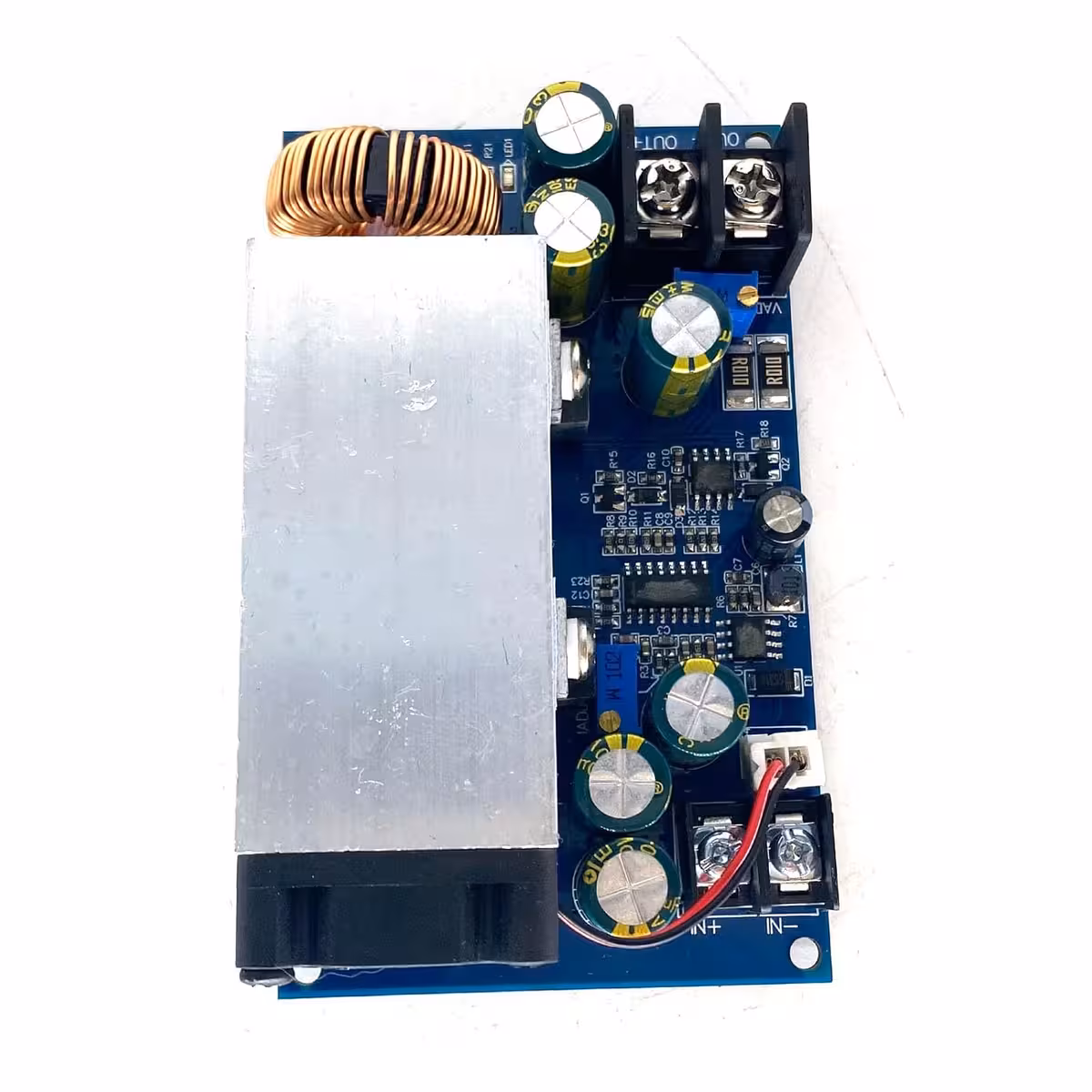

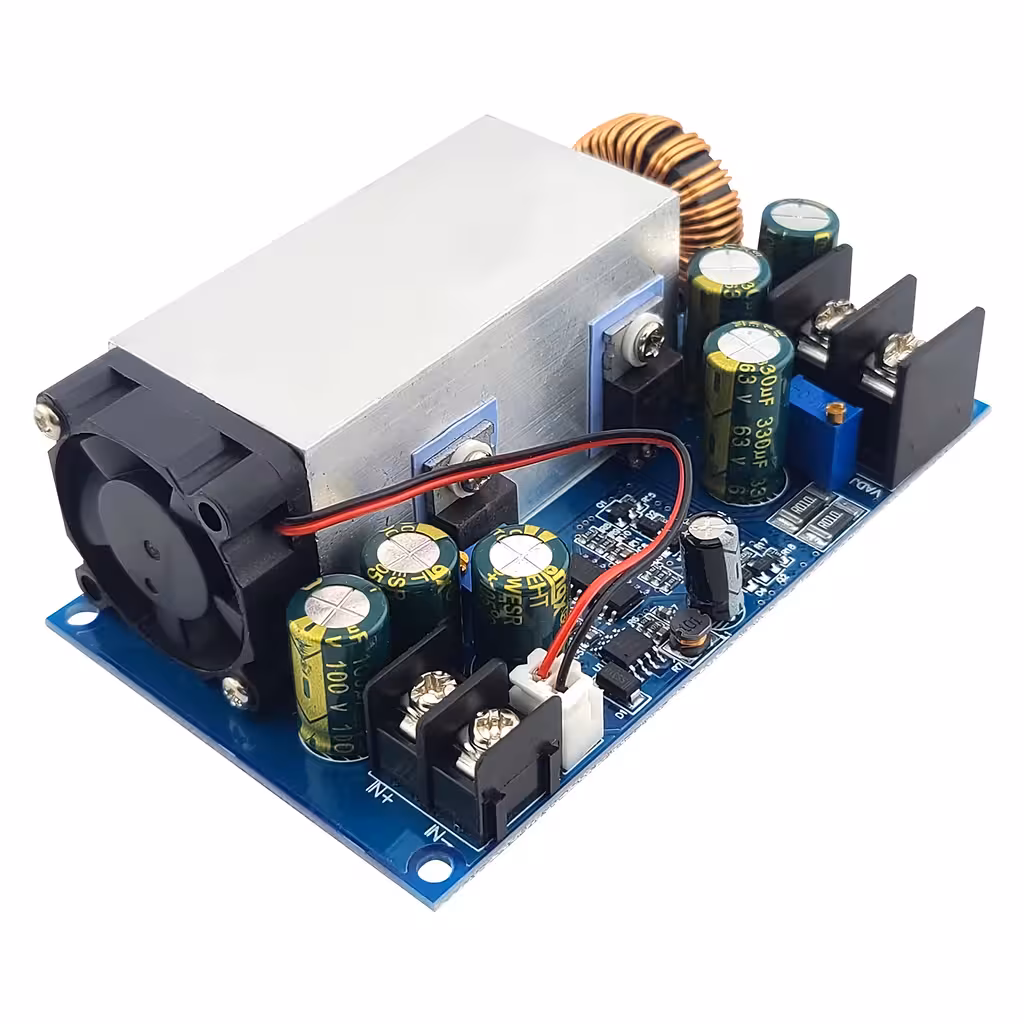

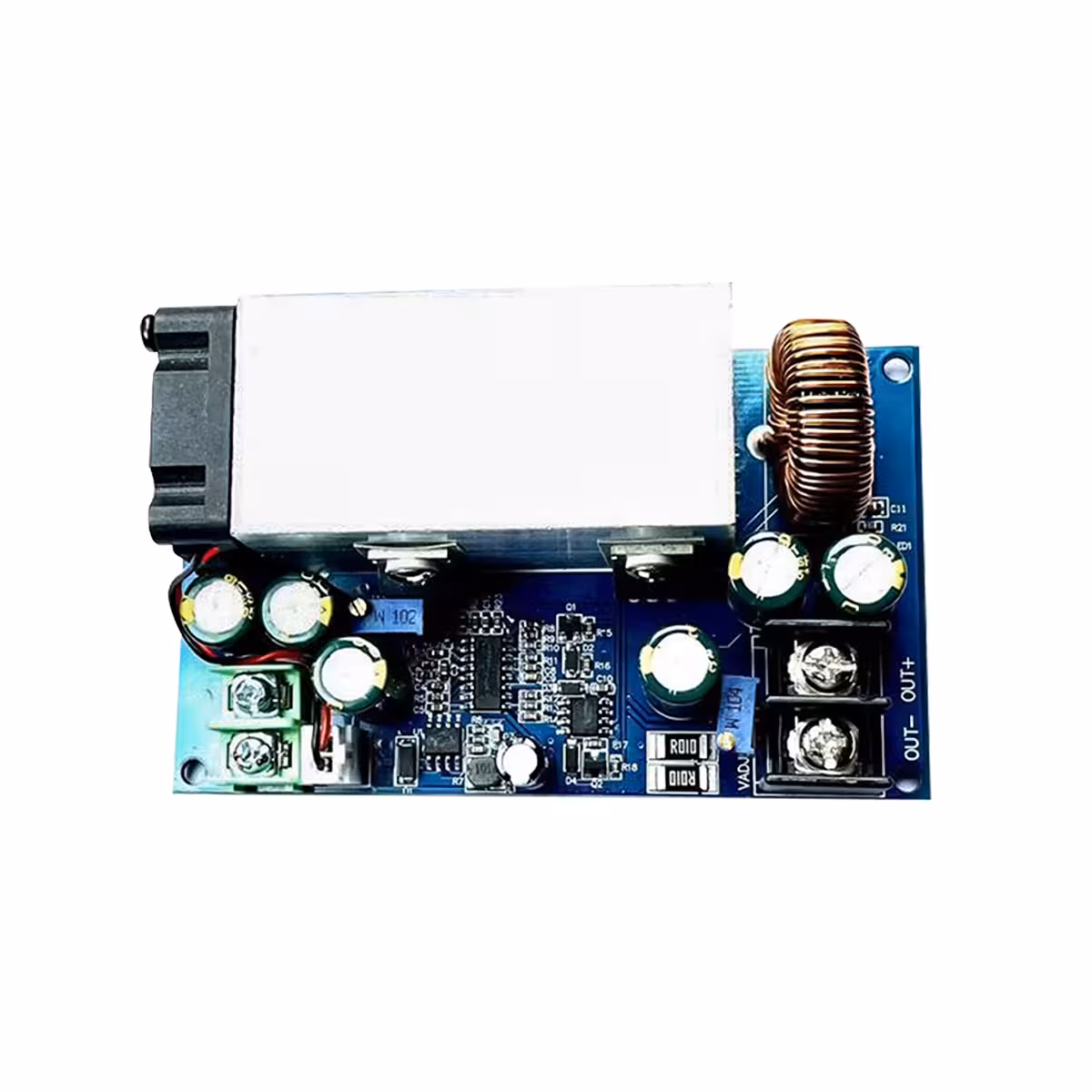

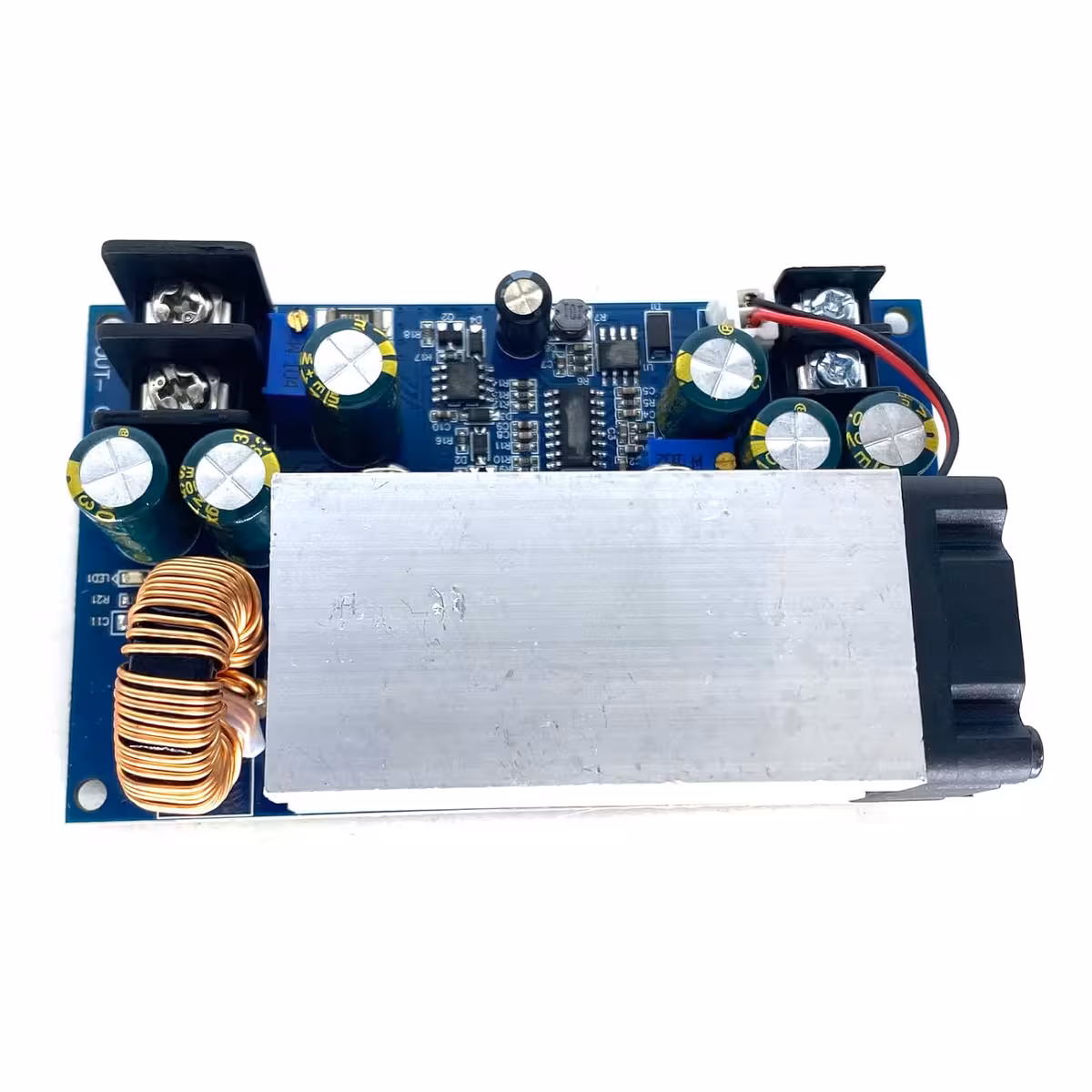

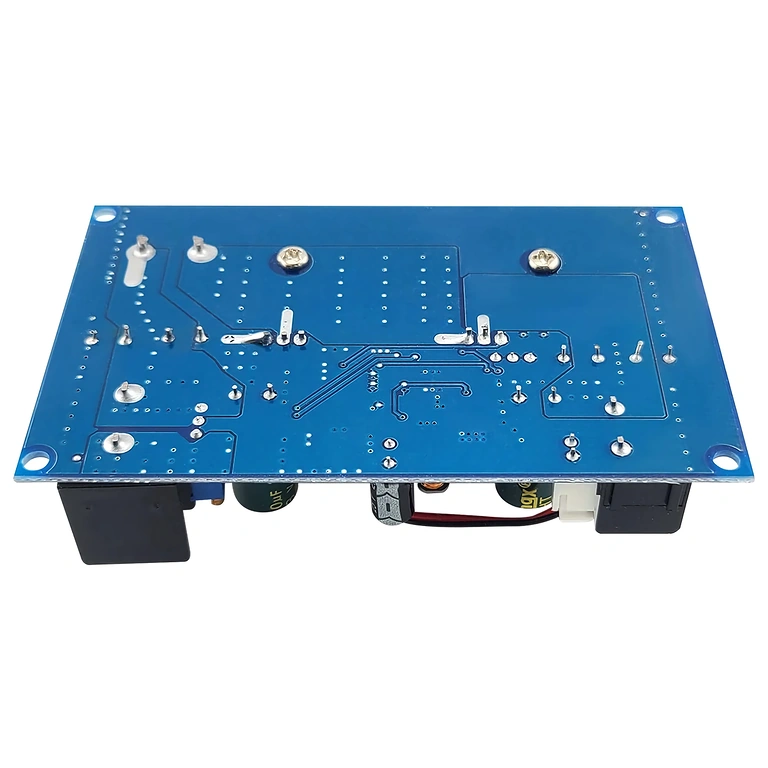

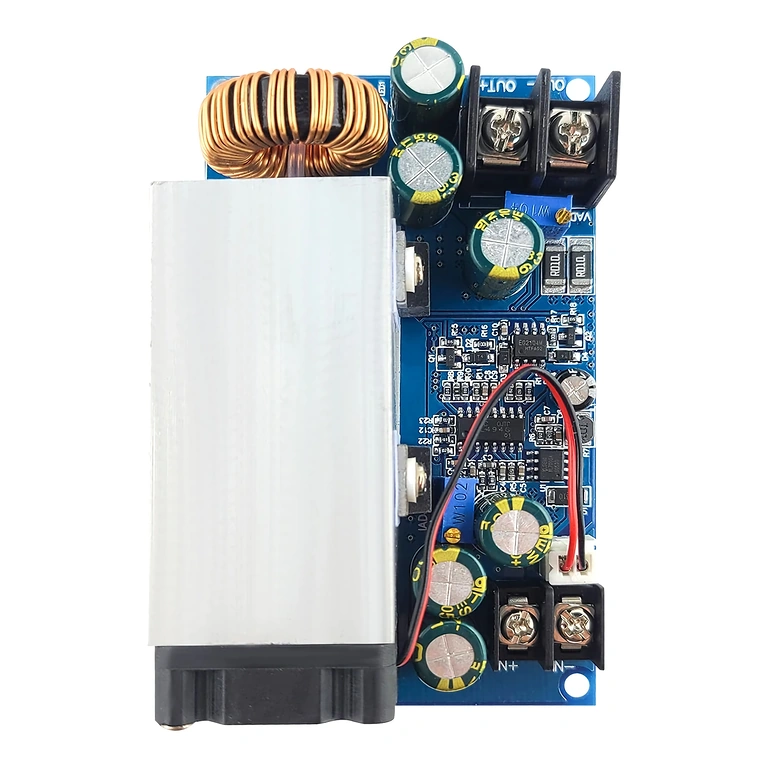

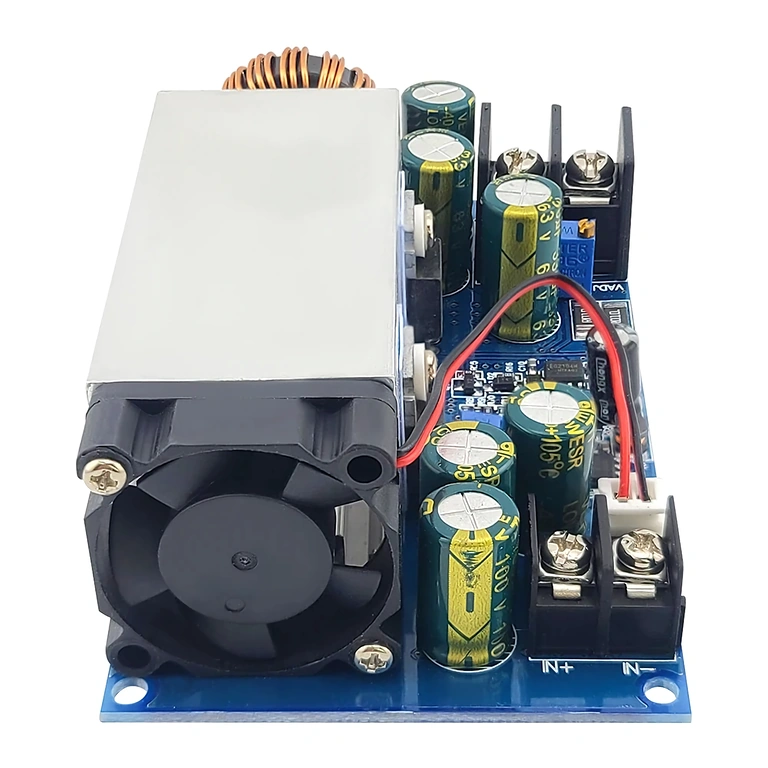

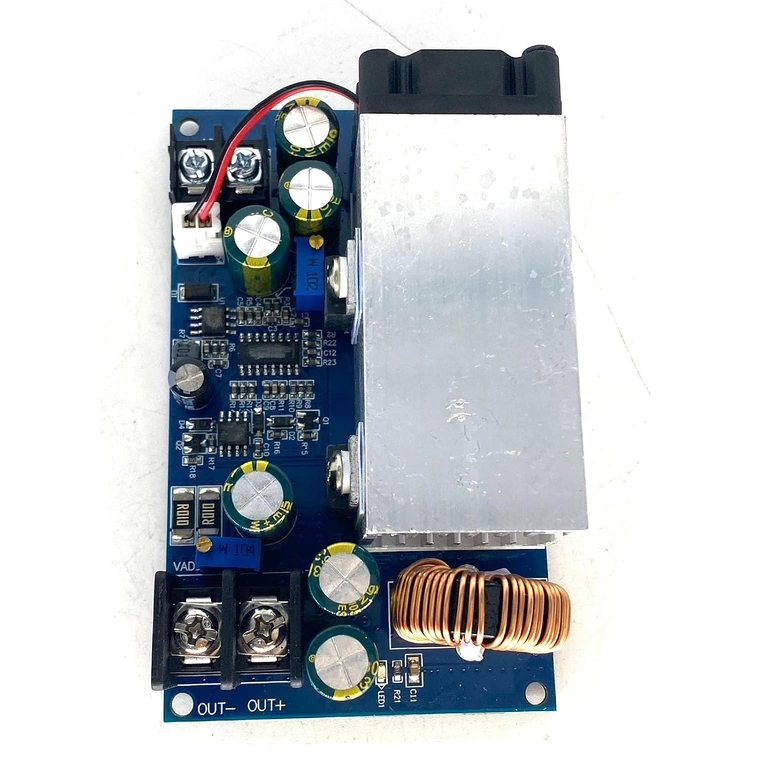

DC-DC Step-Down -jännitteenalennin 600W 25A – tarkka CV/CC-säätö virransyöttöön ja lataukseen

Tarvitsetko luotettavan tavan laskea tasajännitettä ilman merkittävää lämpöhukkaa tai tarvetta useille erillisille moduuleille? Tämä 600W 25A DC-DC-jännitteenalennin hoitaa tehtävän tehokkaasti. Se mahdollistaa jännitteen ja virran itsenäisen säädön yhdessä kompaktissa paketissa, jopa 95 % hyötysuhteella.

Huomautus: Moduuli toimii ainoastaan jännitteenalentimena (step-down). Lähtöjännitteen on aina oltava pienempi kuin tulojännitteen. Laitteessa ei ole napaisuussuojausta.

Miksi valita tämä malli? (Tärkeimmät edut):

Kaksinkertainen CV/CC-säätö — säädä jännitettä ja virtaa toisistaan riippumatta yhdellä moduulilla ilman erillistä virtarajoitinta.
Jopa 95 % hyötysuhde — minimaalinen lämpöhukka mahdollistaa pitkäaikaisen käytön kohtuullisilla kuormilla ilman ylikuumenemista.
Laaja tulojännite 12–75V — yhteensopiva aurinkopaneelien, akkujen, virtalähteiden ja laboratoriolaitteiden kanssa.
Säädettävä lähtö 2.5–60V / 1–25A — soveltuu monipuolisesti aina Arduino-projekteista 48V akkujen lataukseen tai pienten moottoreiden ohjaukseen.
Monikierrospotentiometrit — mahdollistavat erittäin tarkan säädön verrattuna perinteisiin yhden kierroksen säätimiin.
Sininen LED-merkkivalo — näet yhdellä silmäyksellä, kun lähtöjännite on aktiivinen.
80 kHz kytkentätaajuus — pienempi rippeli ja siistimpi signaali herkille kuormille.

Tekniset tiedot ja suorituskyky

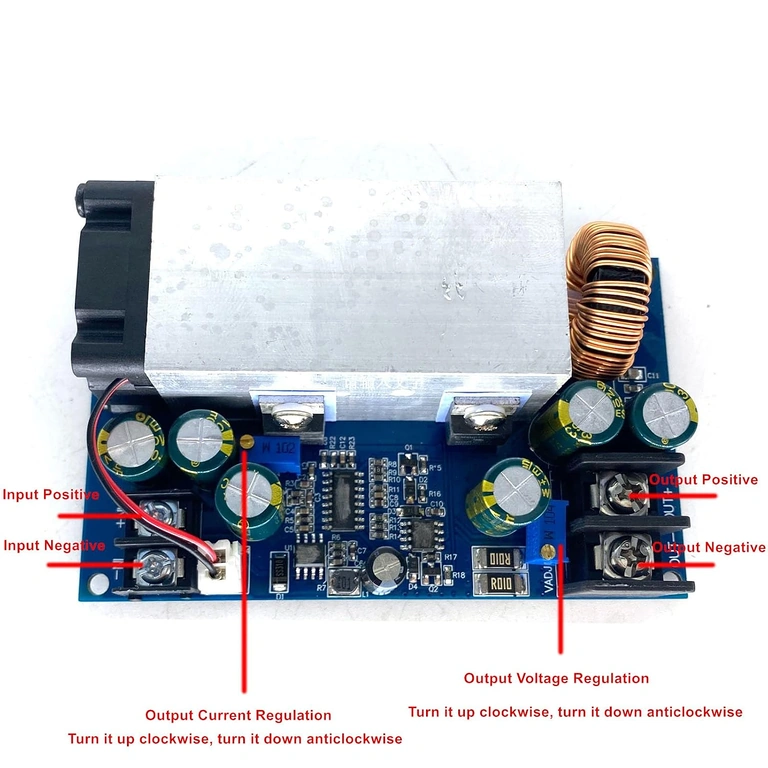

Buck-topologia (step-down) ja 80 kHz kytkentätaajuus takaavat erinomaisen tasapainon hyötysuhteen ja vakaan lähtöjännitteen välillä. Huipputeho on 600W, mutta jatkuvassa käytössä suosittelemme 500W rajaa, erityisesti ilman aktiivista jäähdytystä. Säätö tapahtuu kahdella monikierrospotentiometrillä: VIADJ jännitteelle ja IADJ virralle. Oikosulkusuojaus toimii automaattisella CC-tilan virranrajoituksella. Huomio: induktiivisten kuormien (moottorit, kelat, releet) yhteydessä lähdössä on käytettävä Schottky-diodia takaisinvirran estämiseksi.

Parametri	Arvo / Yksityiskohta
Maksimiteho	600W (500W suositeltu jatkuva)
Lähtövirta	1–25A säädettävä
Tulojännite	12–75V DC
Lähtöjännite	2.5–60V DC (vain step-down)
Toimintatilat	CV (vakiojännite) / CC (vakiovirta)
Hyötysuhde	Jopa 95 %
Kytkentätaajuus	80 kHz
Tilan ilmaisin	Sininen LED (lähtöjännite aktiivinen)
Oikosulkusuojaus	Automaattinen virranrajoitus (CC)
Napaisuussuojaus	Ei sisälly
Yhteensopivat sovellukset	Akut, pienet moottorit, elektroniikkamoduulit, säädettävät virtalähteet

Käyttöohjeet

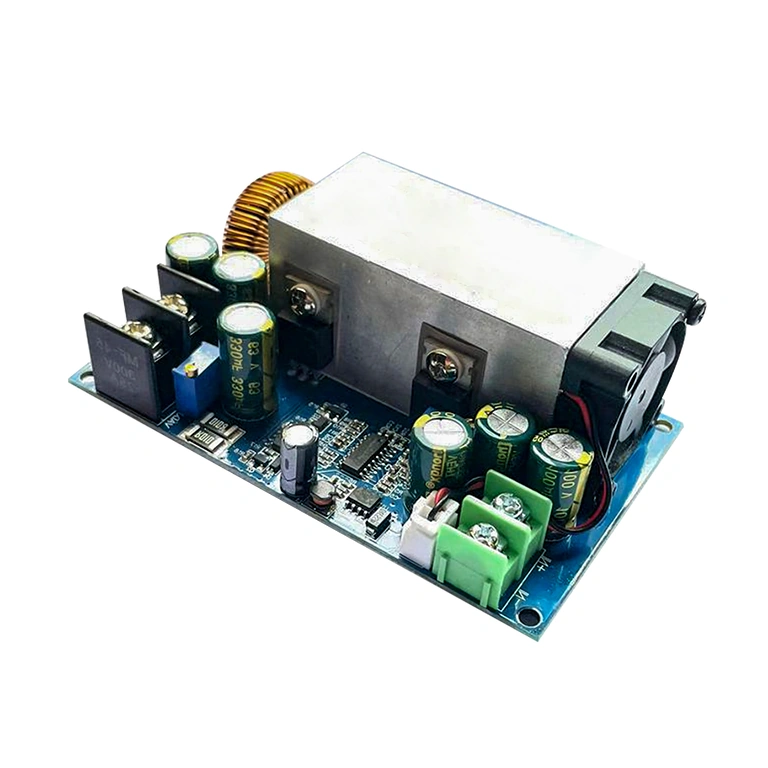

Kytke virtalähde tuloliitäntöihin napaisuutta noudattaen; tarkista jännite yleismittarilla ennen virran kytkemistä.
Säädä IADJ minimiin: käännä vastapäivään (noin 10 kierrosta) ennen kuorman kytkemistä.
Säädä VIADJ: myötäpäivään nostaaksesi jännitettä, vastapäivään laskeaksesi sitä. Varmista lukema yleismittarilla.
Kytke kuorma ja nosta IADJ-arvoa vähitellen haluttuun virtaan samalla ampeerimittaria seuraten.
Älä yhdistä tulo- ja lähtömaadoitusta ilman kytkentäkaavion tuntemusta.
Induktiivisille kuormille (moottorit, kelat) on asennettava Schottky-diodi kuorman rinnalle (katodi plus-napaan).
Yli 500W kuormilla on huolehdittava aktiivisesta jäähdytyksestä (tuuletin) lämpötilan pitämiseksi turvallisena.

Pakkauksen sisältö

1 × DC-DC Step-Down -moduuli 600W 25A CV/CC

Usein kysytyt kysymykset

Voiko tätä käyttää jännitteen nostamiseen?

Ei. Moduuli toimii ainoastaan jännitteenalentimena. Lähtöjännitteen on aina oltava pienempi kuin tulojännitteen. Jännitteen nostamiseen tarvitaan boost-tyyppinen muunnin.

Mitä tapahtuu, jos tulon napaisuus on väärin?

Moduulissa ei ole napaisuussuojausta. Väärä kytkentä voi vaurioittaa komponentteja pysyvästi. Tarkista napaisuus aina yleismittarilla ennen kytkemistä.

Onko takaisinvirran estodiodi pakollinen akkuja ladattaessa?

Kyllä. Ilman sitä virta voi kulkea takaisin moduuliin, kun virtalähde katkaistaan, mikä voi tuhota sisäiset transistorit. Käytä käyttövirralle mitoitettua Schottky-diodia.

Voiko moduulilla syöttää virtaa DC-moottoreille?

Kyllä, kunhan käytät Schottky-diodia moottorin rinnalla. Käynnistysvirta ei saa ylittää 25A ja jatkuvan tehon on pysyttävä alle 500W.

Milloin tarvitsen lisäjäähdytystä?

Yli 300W kuormilla tai lämpimissä olosuhteissa suosittelemme tuulettimen asentamista moduulin päälle. Ilman aktiivista jäähdytystä komponenttien lämpötila nousee nopeasti, mikä lyhentää käyttöikää merkittävästi.
