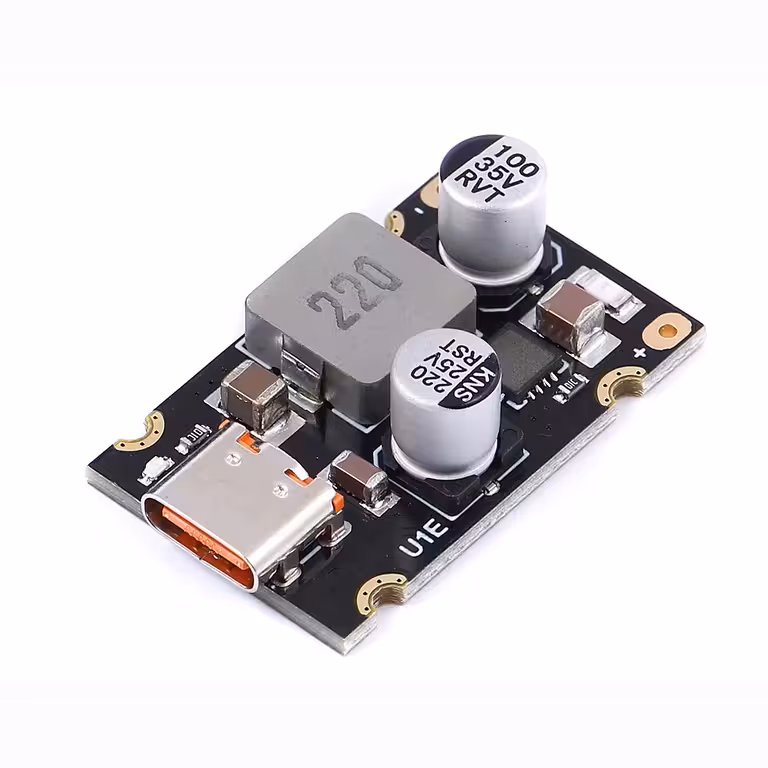

Tehokas 65W USB Type-C PD -latausmoduuli DIY-varavirtalähteeseen – aitoa tehoa kompaktissa 20×20 mm koossa
Haluatko rakentaa kunnon varavirtalähteen, joka pyörittää muutakin kuin pelkkiä puhelimia? Vai tarvitsetko luotettavan USB-C-pikalatauksen omiin projekteihisi ilman sidosta valmiisiin kaupallisiin latureihin? Tämä moduuli hoitaa homman: tarjolla on 65 watin todellinen teho, kattavat pikalatausprotokollat ja niin pieni jalanjälki, että se mahtuu lähes minne tahansa.
Huomautus: Lähtöjännite ei voi ylittää sisääntulojännitettä. Jotta ulostulosta saadaan 20V (tarpeen esimerkiksi kannettaville tietokoneille), syöttöjännitteen on oltava yli 20V DC.
Miksi valita tämä moduuli? (Tärkeimmät edut):
- Täydet 65W ilman kompromisseja — lataa USB-C PD -yhteensopivia läppäreitä täydellä nopeudella pelkkien puhelimien sijaan
- Automaattinen jännitteensäätö — 3.3V – 21V, mukautuu automaattisesti jokaiselle kytketylle laitteelle ilman manuaalisia säätöjä
- Yhteensopiva kaikkien nykyaikaisten älypuhelimien kanssa — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – lataa taatusti nopeasti puhelimen kuin puhelimen
- 92–97 % hyötysuhde — alle 3 % häviöt tarkoittavat vähemmän lämpöä ja enemmän käyttöaikaa samasta akusta
- Tyhjäkäyntivirta alle 3 mA — kriittinen ominaisuus varavirtalähteille: ei tyhjennä akkua silloin, kun laitteita ei ladata
- Koko 20×20 mm, paino vain 7 grammaa — sujahtaa vaivattomasti 3D-tulostettuun tai standardiin varavirtalähteen koteloon
Ominaisuudet ja suorituskyky
Moduuli hyväksyy sisääntulona minkä tahansa DC-lähteen 8V ja 30V väliltä – olipa kyseessä sitten Li-Ion- tai LiFePO4-akkupaketti tai laboratoriovirtalähde. Lähtöpuolella USB Type-C -liitäntä neuvottelee automaattisesti oikean jännitteen ja virran liitetyn laitteen kanssa PD3.1- ja PPS-standardien mukaisesti ilman käyttäjän väliintuloa. Alle 200 mV jännitevirta (ripple) takaa vakaan virransyötön ilman piikkejä, jotka voisivat rasittaa laitteen akkua tai elektroniikkaa. Lähellä 65W maksimikuormaa suositellaan varmistamaan riittävä ilmankierto tai kiinnittämään pieni siili turvallista jatkuvaa käyttöä varten.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Sisääntulojännite | DC 8 – 30 V |
| Lähtöjännite | 3.3 – 21 V (automaattisesti säätyvä) |
| Maksimiteho | 65 W |
| Liitäntä | USB Type-C |
| Tuetut protokollat | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Muunnoshyötysuhde | 92% – 97% |
| Ulostulon jännitevirta (Ripple) | < 200 mV |
| Tyhjäkäyntivirta | < 3 mA |
| Mitat | 20 × 20 mm |
| Paino | 7 g |
Pakkauksen sisältö
- 1 × USB Type-C PD 65W pikalatausmoduuli (20 × 20 mm)
Usein kysytyt kysymykset
Voinko käyttää tätä moduulia kannettavan tietokoneen lataamiseen USB-C:n kautta?
Kyllä, edellyttäen että läppärisi tukee USB-C Power Delivery -latausta ja syötät moduulille yli 20V DC -jännitteen sisään. Huomioi virtalähdettä tai akkua valitessasi, että ulostulojännite ei voi ylittää sisääntulojännitettä.
Millainen virtalähde minun tulisi valita?
Saadaksesi täyteen 65 watin tehon tarvitset vakaan 22V–30V DC-virtalähteen, joka pystyy syöttämään vähintään 3 virta-ampeeria. Oikealla jännitteellä varustetut LiFePO4- tai Li-Ion-akut toimivat erinomaisesti DIY-varavirtalähdesovelluksissa.
Toimiiko moduuli myös sellaisten puhelimien kanssa, jotka eivät tue PD-latausta?
Kyllä. BC1.2-, Apple Protocol-, QC2.0/3.0-, Huawei FCP/SCP- ja Samsung AFC -yhteensopivuus kattaa käytännössä kaikki markkinoilla olevat älypuhelimet. Moduuli tunnistaa tuetun protokollan automaattisesti ja säätää latauksen sen mukaan.
Tarvitseeko laite jäähdytyssiiliä?
Pienillä ja keskitason kuormilla jopa 97 % hyötysuhde pitää lämpötilat alhaisina ilman erillistä jäähdytystä. Jos moduulia käytetään pitkäjaksoisesti lähellä 65W maksimitehoa, pieni ilmavirta tai kompakti siili pidentävät merkittävästi sen käyttöikää.
Ovatko 20×20 mm mitat riittävän pienet kompaktille DIY-varavirtalähteelle?
Kyllä – 20×20 mm koko ja 7 gramman paino tekevät tästä yhden markkinoiden pienimmistä 65W-moduuleista. Se mahtuu ongelmitta vaikka 3D-tulostettuihin kuoriin tai vakiomallisiin varavirtalähteen koteloihin.
