LM2596S Buck Converter – 5 kpl säädettäviä jännitteenalenninmoduuleita harrastajalle

Tarvitsetko vakaata 5V käyttöjännitettä Arduinolle 12V virtalähteestä? Tai haluatko pitää useita prototyyppejä käynnissä samanaikaisesti? Tämä 5 kappaleen LM2596S-moduulisarja on täydellinen ratkaisu: säädettävä jännite, minimaaliset häviöt ja erittäin kompakti koko.

Huomautus: Nämä moduulit toimivat VAIN jännitteenalentimina (step-down). Sisääntulojännitteen on oltava vähintään 1,5V korkeampi kuin haluttu ulostulojännite. Jos kuorma ylittää 10W, suosittelemme jäähdytyssiilin asentamista piirin päälle.

Miksi valita tämä sarja? (Tärkeimmät edut):

5 moduulia samassa paketissa – voit toteuttaa useita projekteja rinnakkain tai pitää varamoduuleita aina saatavilla.
Jopa 92 % hyötysuhde – perinteisiin lineaarisiin jännitteensäätimiin (kuten LM7805) verrattuna lämpöhäviö on huomattavasti pienempi.
Helppo jännitteen säätö – säädä lähtöjännite välillä 1,23V–30V kätevästi potentiometristä ruuvimeisselillä.
Matala rippeli (alle 30mV) – puhdas virransyöttö RF-moduuleille, antureille ja muille häiriöherkille komponenteille.
Integroitu LED-merkkivalo – näet heti, kun moduuli saa virtaa.
Kompakti koko 43×21×14 mm – mahtuu ahtaisiinkin DIY-koteloihin tai piirilevyille.
Laaja käyttölämpötila -45°C ~ +85°C – toimii luotettavasti myös vaativammissa olosuhteissa.

Tekniset tiedot ja suorituskyky

Moduulin ytimessä on LM2596S-piiri, joka toimii 150 kHz taajuudella. Tämä mahdollistaa pienten komponenttien käytön tinkimättä vakaudesta. Ulostulon rippeli pysyy alle 30mV tasolla, mikä tekee siitä erinomaisen valinnan RF/langattomille moduuleille ja analogisille antureille. Jatkuvassa yli 2,5A kuormituksessa suosittelemme jäähdytyssiilin käyttöä; piirissä on sisäänrakennettu suojaus ylivirtaa ja ylikuumenemista vastaan.

Ominaisuus	Arvo / Yksityiskohta
Sisääntulojännite	4V – 35V DC
Lähtöjännite (säädettävä)	1,23V – 30V DC
Maksimivirta	3A (suositus jatkuvaan käyttöön <2,5A)
Hyötysuhde	jopa 92 %
Ulostulon rippeli	<30mV
Kytkentätaajuus	150 kHz
Käyttölämpötila	-45°C ~ +85°C
Mitat	43 × 21 × 14 mm
Merkkivalo	Integroitu LED
Pakkauksen määrä	5 moduulia

Käyttöohjeet

Kytke DC-virtalähde IN+ ja IN- -liitäntöihin napaisuutta noudattaen.
Mittaa jännite OUT+ ja OUT- -liitännöistä yleismittarilla ennen kuorman kytkemistä.
Säädä potentiometriä myötäpäivään jännitteen nostamiseksi ja vastapäivään sen laskemiseksi.
Kun haluttu jännite on saavutettu, kytke kuorma OUT+ ja OUT- -liitäntöihin.
Tarkista LED-merkkivalo – jos se palaa, moduuli toimii oikein.
Yli 10W kuormilla suosittelemme liimaamaan alumiinisen jäähdytyssiilin LM2596S-piirin päälle lämmön haihduttamiseksi.

Pakkauksen sisältö

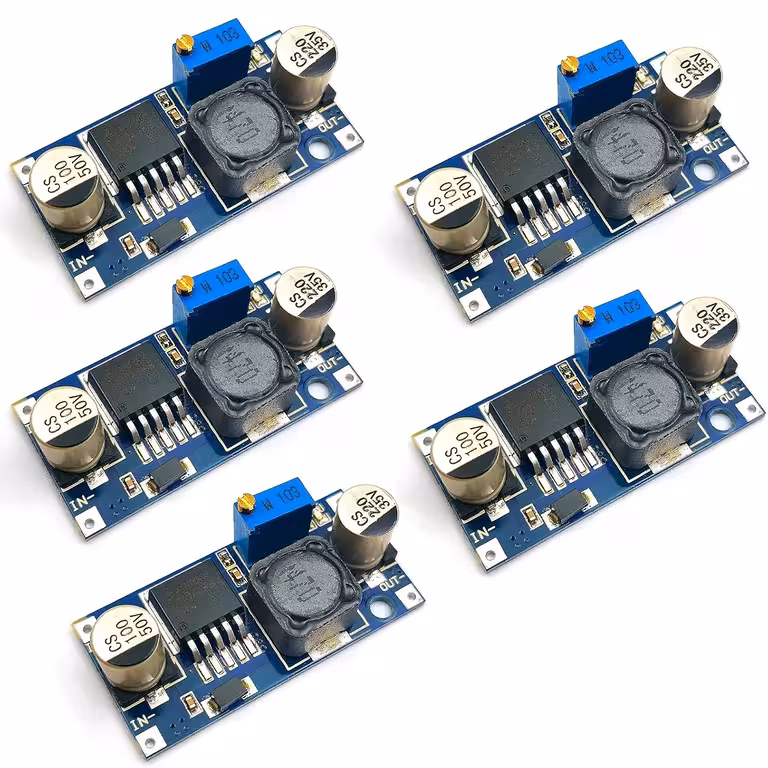

5 × LM2596S DC-DC Step-Down Buck Converter -moduuli

Usein kysytyt kysymykset

Voiko tätä käyttää jännitteen nostamiseen (step-up)?

Ei. LM2596S on tarkoitettu vain jännitteen alentamiseen (buck converter). Jos tarvitset jännitteen nostoa, suosittelemme esimerkiksi MT3608-tyyppistä moduulia.

Mikä on vaadittu sisääntulojännite 5V ulostulolle?

Vähintään 6,5V. Nyrkkisääntö on, että sisääntulojännitteen on oltava vähintään 1,5V korkeampi kuin haluttu ulostulojännite.

Sopiiko tämä Arduino- ja Raspberry Pi -projekteihin?

Kyllä. Tämä on yksi yleisimmistä käyttötavoista – voit syöttää virtaa esimerkiksi 12V akusta tai virtalähteestä ja saada moduulista vakaan 5V jännitteen.

Onko moduulissa oikosulkusuojaus?

LM2596S-piirissä on sisäänrakennettu suojaus ylivirtaa ja ylikuumenemista vastaan, mutta siinä ei ole erillistä oikosulkusuojausta. Suosittelemme käyttämään ulkoista sulaketta sisääntulolinjassa turvallisuuden parantamiseksi.

Miksi moduuli kuumenee suurilla kuormilla?

Yli 10W tehoilla lämmönhaihdutus on kriittistä. Pieni alumiininen jäähdytyssiili piirin päällä laskee käyttölämpötilaa ja pidentää moduulin käyttöikää merkittävästi.
