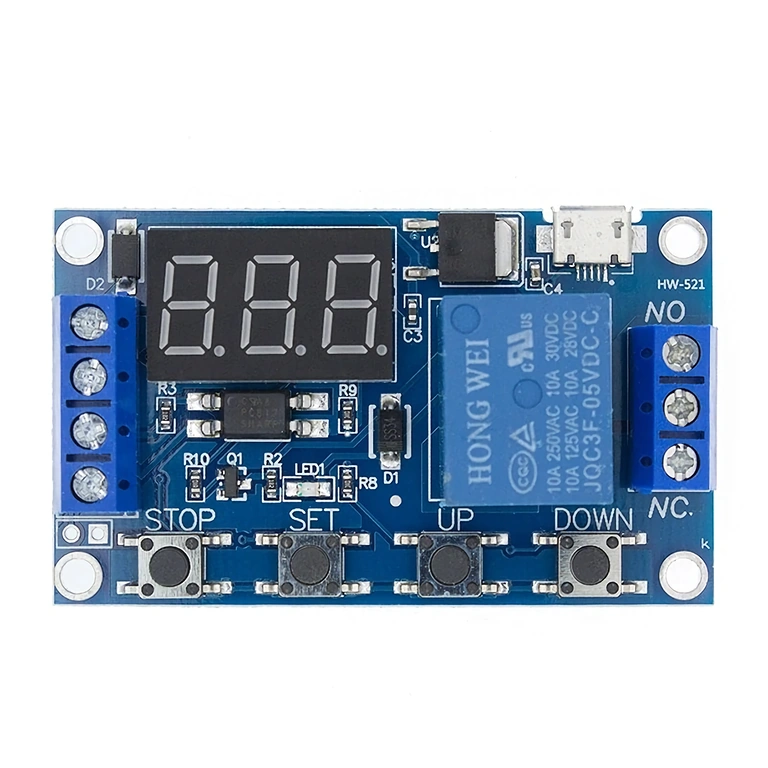

Ohjelmoitava ajastinrele näytöllä – tarkkaa kytkentää 0,1 sekunnista 999 minuuttiin
Tarvitsetko tavan käynnistää pumpun täsmälleen 30 sekunnin kuluttua, ohjata tuuletusta sykleissä tai luoda tarkan viiveen Arduino-projektissasi? Tämä ohjelmoitava ajastinrele digitaalisella näytöllä on luotettava ratkaisu, joka tarjoaa neljä konfiguroitavaa toimintatilaa ja säädettävän aikavälin 0,1 sekunnista aina 999 minuuttiin asti.

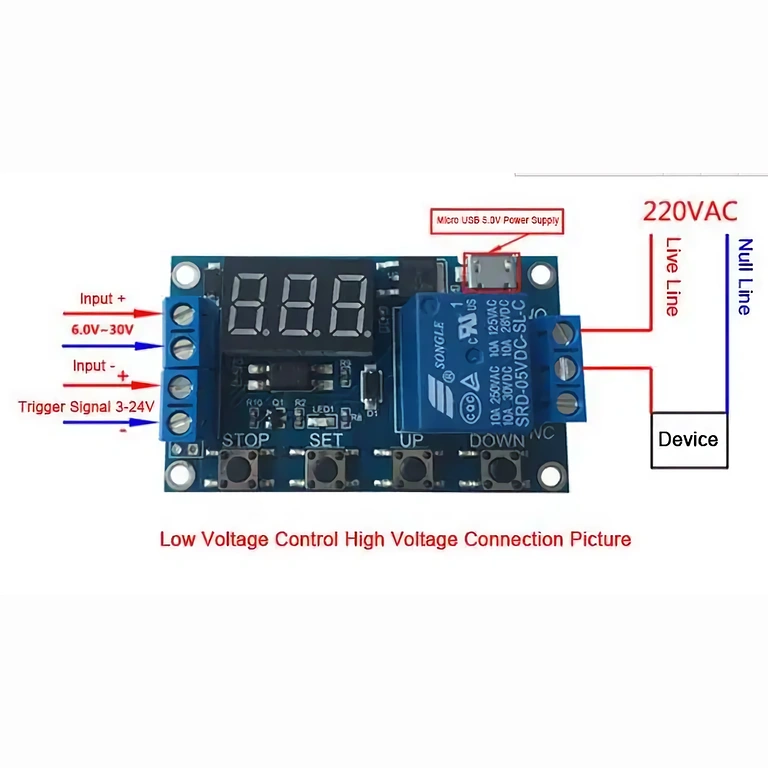

Huomautus: Releen kytkentäpinnat ovat avoimia. 220VAC-jännitteiden kytkeminen vaatii sähköalan ammattilaisen osaamista.

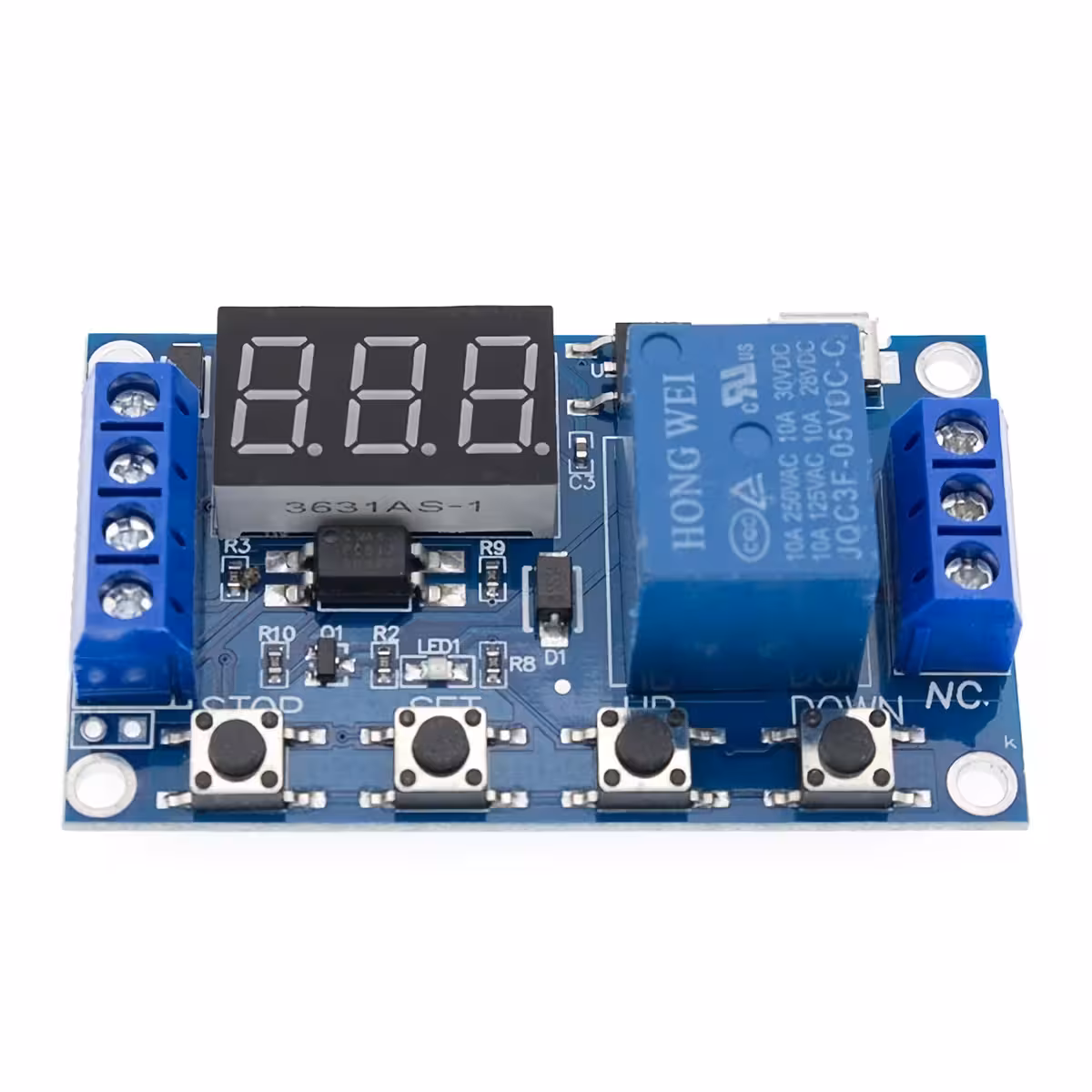

Miksi valita tämä malli? (Tärkeimmät edut):
- Optoerotin-eristys — ohjauspiiri ja tehopiiri on erotettu toisistaan sähköisesti, mikä suojaa Arduinoa tai PLC-laitetta induktiivisten kuormien aiheuttamilta jännitepiikeiltä.
- 4 toimintatilaa (P1–P4) — mahdollistaa kaiken yksinkertaisesta pulssista monimutkaisiin ON/OFF-sykleihin säädettävällä toistomäärällä ilman erillistä ohjelmointia.
- Säädettävä aikaresoluutio — voit vaihtaa 0,1s, 1s ja 1min tarkkuuden välillä yhdellä painalluksella ilman muiden asetusten nollaamista.
- Digitaalinen näyttö — näet reaaliajassa jäljellä olevan ajan sekä releen tilan.
- Pysyvä muisti — kaikki asetukset tallentuvat automaattisesti, joten ne säilyvät myös virtakatkojen aikana.
- Joustava virransyöttö — virtalähteeksi käy joko 5V MicroUSB (esim. varavirtalähde) tai 6–30V DC-liitäntä teollisiin sovelluksiin.
- Kompakti koko 62 × 38 × 17 mm — mahtuu helposti ahtaisiinkin DIY-koteloihin tai ohjauspaneeleihin.

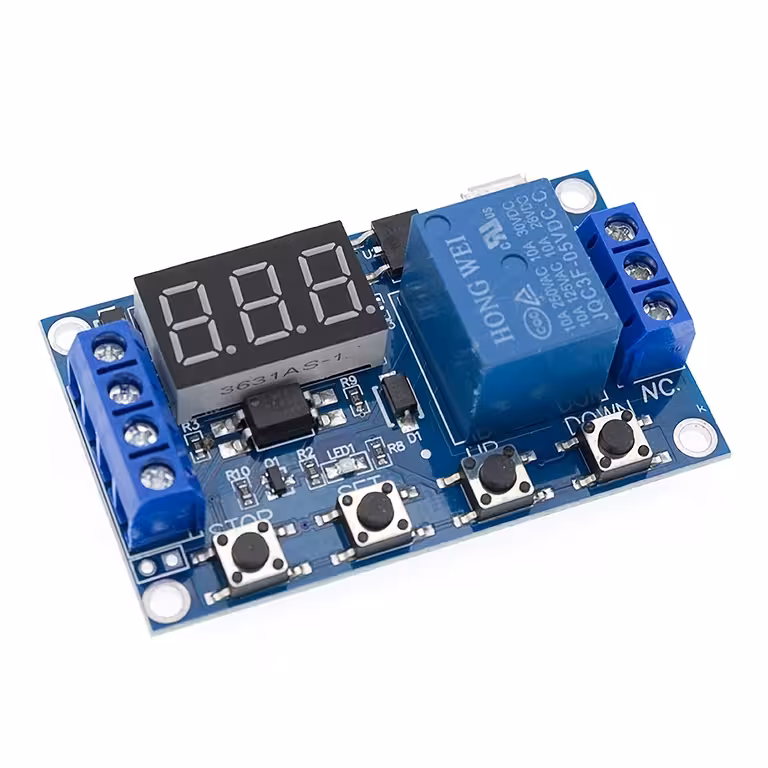

Tekniset tiedot ja suorituskyky
5A rele kestää kuormia aina 30V DC tai 220V AC asti, mikä riittää mainiosti pienille moottoreille, pumpuille, magneettiventtiileille tai kodinkoneille. Optoerotin-eristys on kriittinen ominaisuus sähköisesti häiriöisissä ympäristöissä, sillä se estää jännitepiikkejä vaurioittamasta ohjauselektroniikkaa.
Neljä ohjelmoitavaa tilaa (P1–P4) kattavat useimmat automaatiotarpeet. P3-tilan LOP-parametrilla säädät syklien määrän (0 tarkoittaa jatkuvaa sykliä). STOP-painike toimii hätäseis-kytkimenä, joka keskeyttää toiminnan välittömästi.

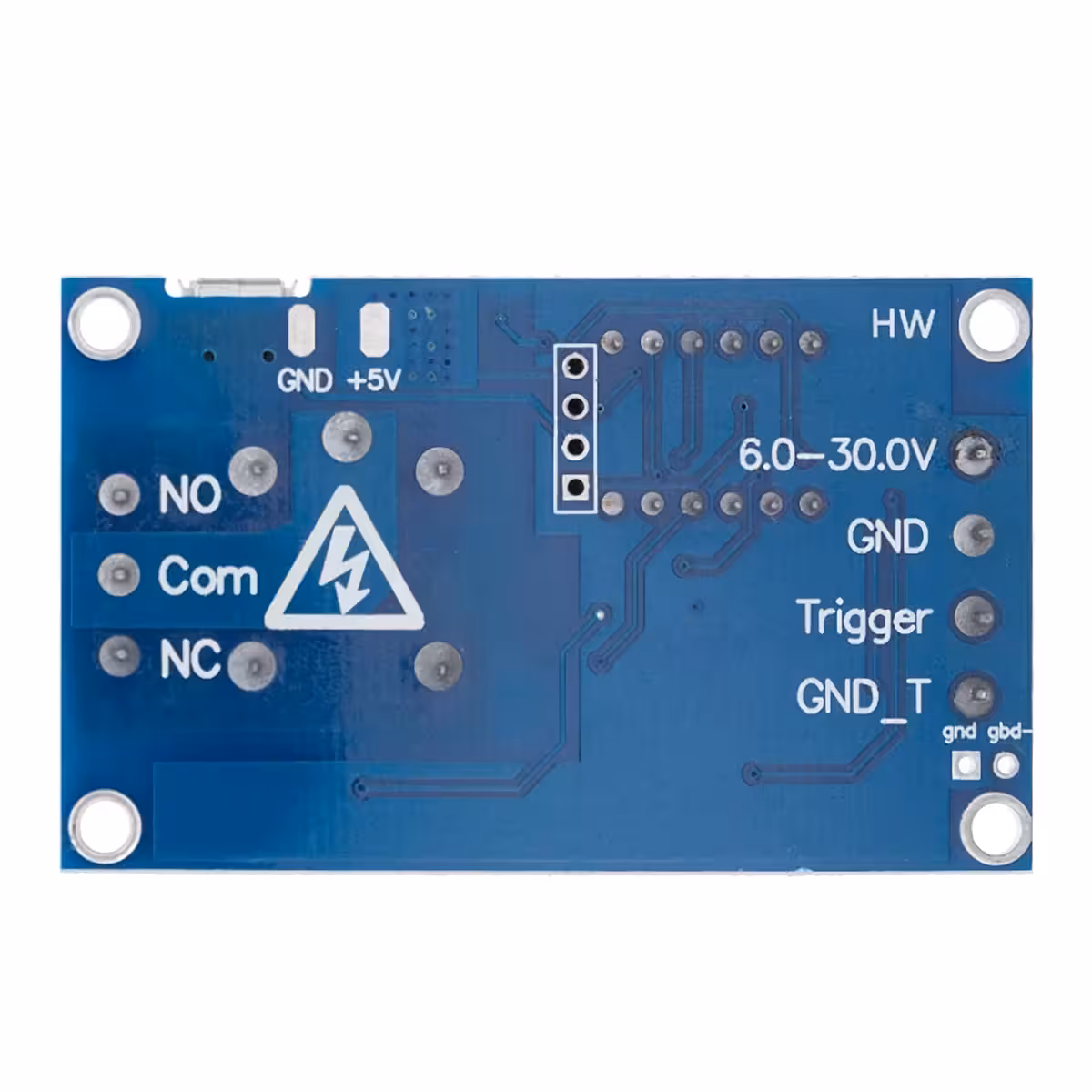

| Parametri | Arvo / Yksityiskohta |
|---|---|
| Käyttöjännite | 5V MicroUSB tai 6–30V DC |
| Ohjaussignaali (trigger) | High Level 3–24V DC |
| Eristystyyppi | Optoerotin |
| Max. kytkentävirta | 5A (30V DC tai 220V AC) |
| Aika-alue | 0,1 s – 999 min |
| Aikaresoluutio | 0,1 s / 1 s / 1 min (valittavissa) |
| Toimintatilat | P1 – Pulssi, P2 – Viiveellä päälle, P3 – Sykli, P4 – Pito ja viive |
| Näyttö | Digitaalinen, laskeva/nouseva + releen tila |
| Muisti | Pysyvä (asetukset säilyvät virrattomana) |

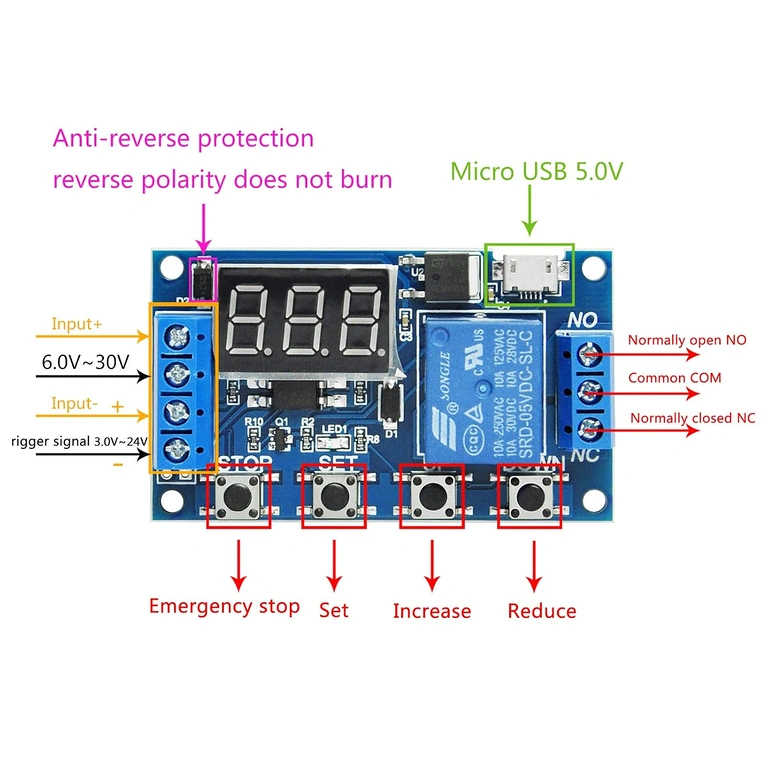

| Ohjauspainikkeet | SET / UP / DOWN / STOP |
| Mitat | 62 × 38 × 17 mm |

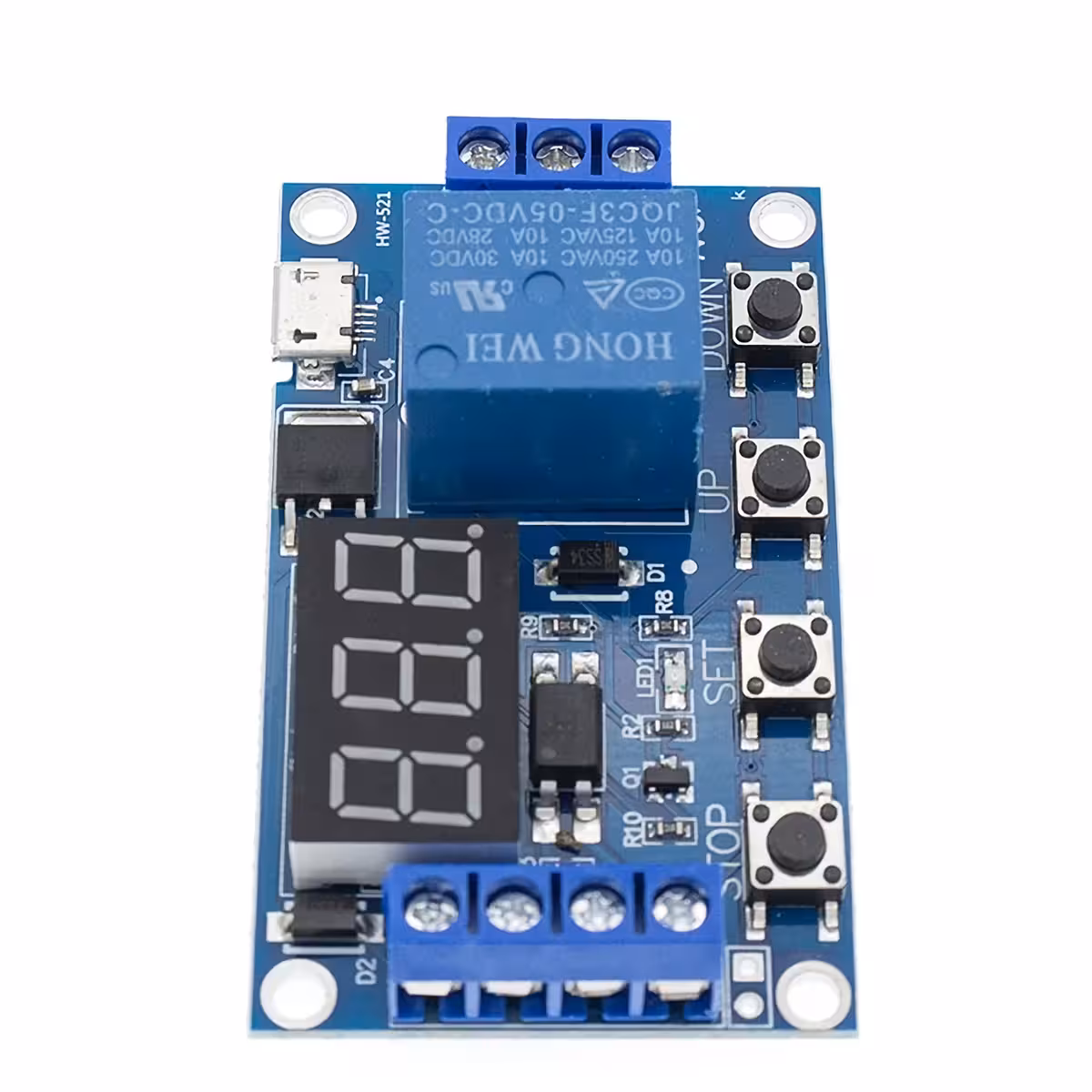

Käyttöohjeet

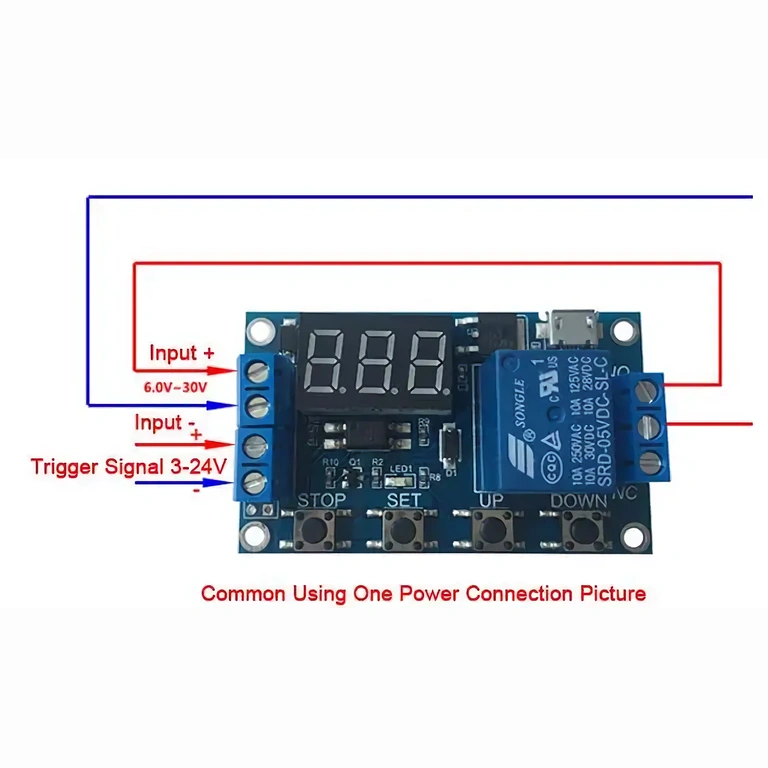

- Kytke virta: 5V MicroUSB tai 6–30V DC. Näyttö syttyy heti.
- Paina SET-painiketta 2 sekuntia päästäksesi tila-valikkoon.
- Valitse tila (P1–P4) UP– ja DOWN-painikkeilla. Paina lyhyesti SET päästäksesi käsiksi parametreihin (OP, CL, LOP).
- Vaihda aikaresoluutiota painamalla STOP-painiketta asetustilassa – desimaalipiste siirtyy (0,1s / 1s / 1min). Esimerkki: 03.2 tarkoittaa 3,2 sekuntia.
- Tallenna asetukset pitämällä SET-painiketta pohjassa 2 sekuntia.
- STOP-painike toimii päävalikossa releen manuaalisena kytkimenä ja hätäseis-painikkeena.
Pakkauksen sisältö
- 1× Ohjelmoitava ajastinrele digitaalisella näytöllä
- Liittimet virransyöttöön ja relelähdölle (valmiiksi asennettu)
- MicroUSB-portti 5V virransyöttöä varten
Usein kysytyt kysymykset
Voiko moduulin virran ottaa varavirtalähteestä MicroUSB-portin kautta?
Kyllä. MicroUSB-portti toimii standardilla 5V jännitteellä, joten mikä tahansa varavirtalähde tai puhelimen laturi sopii virransyöttöön. Tämä on erittäin kätevää testauksessa tai kannettavissa projekteissa.
Mitä kuormia releellä voi kytkeä?
Rele kestää 5A (30V DC / 220V AC). Jos kytket moottoreita tai pumppuja, joissa on suuri käynnistysvirta, suosittelemme käyttämään erillistä kontaktoria, jolloin tämä rele toimii vain ohjaussignaalina.
Voiko ESP32:n 3,3V pinni ohjata tätä moduulia?
Kyllä. Trigger-tulo hyväksyy 3–24V DC signaalin, joten Arduino-, ESP32- tai Raspberry Pi -laitteiden digitaaliset pinnit ohjaavat moduulia suoraan ilman lisävastuksia.
Mitä asetuksille tapahtuu sähkökatkon sattuessa?
Asetukset säilyvät. Moduulissa on pysyvä muisti, joten valittu tila, ajat ja syklit pysyvät tallessa, vaikka virta katkeaisi.
Miten P3-tila toimii ja voiko syklejä rajoittaa?
P3-tila suorittaa automaattisen ON/OFF-syklin. LOP-parametrilla määrität toistojen määrän – arvo 0 tarkoittaa jatkuvaa toistoa. P3.1 vaatii ulkoisen triggerin, P3.2 käynnistyy automaattisesti virran kytkeytyessä.
