Ohjelmoitava digitaalinen W1209-termostaatti – tarkka lämpötilan säätö välillä -50°C – +110°C

Tarvitsetko tarkan lämpötilan hallinnan esimerkiksi kylmälaitteeseen, hautomakoneeseen, akvaarioon tai aurinkolämpöjärjestelmään? Ilman erillistä ohjainta lämpötila heittelee helposti ja energiaa kuluu turhaan. W1209-digitaalitermostaatti tarjoaa yksinkertaisen, kompaktin ja edullisen ratkaisun lämpötilan automaattiseen säätöön.

Huomautus: Jos kytkettävä kuorma ylittää 20A, suosittelemme käyttämään ulkoista kontaktoria, jota ohjataan termostaatin releellä.

Miksi valita tämä malli? (Keskeiset edut):

Laaja mittausalue — -50°C – +110°C mahdollistaa käytön niin pakastimissa kuin lämmityselementtien yhteydessä.
20A rele (NO/NC) — ohjaa suoraan pieniä kompressoreita, lämmitysvastuksia tai magneettiventtiileitä ilman lisäpiirejä.
0,1°C tarkkuus — näyttää ja reagoi pienimpiinkin lämpötilan muutoksiin, mikä on kriittistä tarkkuutta vaativissa sovelluksissa.
Täysin ohjelmoitavat parametrit — lämmitys/jäähdytys-tila, säädettävä hystereesi, viive, anturin kalibrointi ja ylilämpöhälytys.
Pieni virrankulutus (35–65mA) — toimii vaivatta akku- tai aurinkopaneelijärjestelmissä.
NTC-anturi sisältyy pakkaukseen — käyttövalmis paketti, ei tarvetta erillisille lisäosille.

Suorituskyky ja tekniset tiedot

W1209-moduuli päivittää lukeman 0,5 sekunnin välein, joten rele reagoi nopeasti lämpötilan muutoksiin – tämä on erityisen tärkeää kylmäsovelluksissa. NO/NC-rele tarjoaa täyden joustavuuden: voit käyttää suoraa tai käänteistä logiikkaa ilman kytkentöjen muuttamista. Jos mukana tuleva NTC-anturi ei pituudeltaan tai ominaisuuksiltaan riitä, voit vaihtaa sen myös PTC-tyyppiseen anturiin. Kompaktin 48,5 x 40 mm koon ansiosta moduuli on helppo integroida koteloihin tai sähkökeskuksiin.

Parametri	Arvo / Tiedot
Lämpötila-alue	-50°C – +110°C
Anturiyhteensopivuus	NTC (sisältyy), PTC
Näytön tarkkuus	0,1°C
Mittatarkkuus	±0,1°C
Hystereesin tarkkuus	0,1°C
Päivitysnopeus	0,5 sekuntia
Virrankulutus	35mA – 65mA
Näyttö	0,28 tuuman LED, 3 numeroa
Käyttöjännite	12V DC
Releen maksimivirta	20A
Reletyyppi	Kaksoisrele: Normal Open (NO) / Normal Closed (NC)
Käyttölämpötila	-10°C – +60°C, ilmankosteus 20%–85%

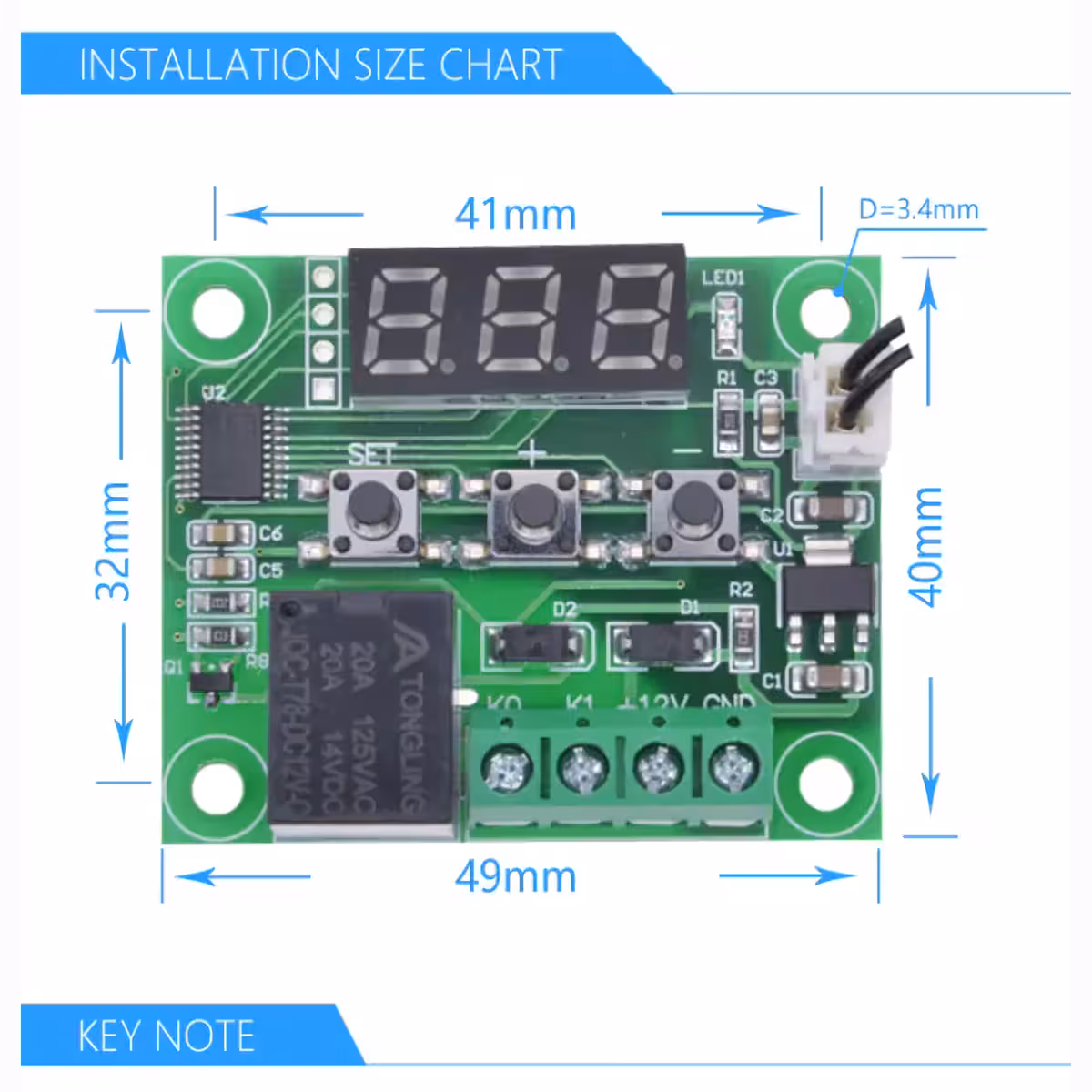

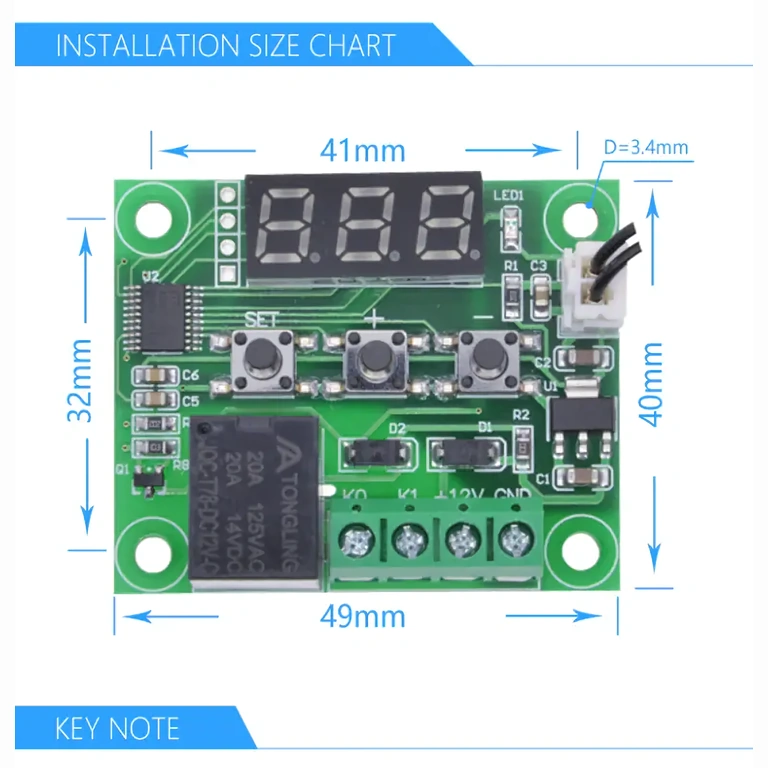

Moduulin mitat	48,5 x 40 mm

Ohjelmointi ja käyttöohjeet

Paina ja pidä SET-painiketta pohjassa 5 sekuntia päästäksesi parametriasetuksiin.
Selaa parametreja + ja – painikkeilla ja vahvista valinta SET-painikkeella.
P0 – Toimintatila: C (jäähdytys) / H (lämmitys) — oletus: C
P1 – Hystereesi: 0,1–30°C — oletus: 2
P2 – Yläraja: max 110°C — oletus: 110
P3 – Alaraja: min -50°C — oletus: -50
P4 – Anturin kalibrointi: -7°C – +7°C — oletus: 0
P5 – Käynnistysviive: 0–600 sekuntia — oletus: 0
P6 – Ylilämpöhälytys: 0–110°C — oletus: OFF
Tehdasasetusten palautus: paina + ja – painikkeita samanaikaisesti.
Asenna anturi siten, että pää osoittaa ylöspäin ja se on suojattu suoralta ilmavirtaukselta tarkan mittauksen varmistamiseksi.

Pakkauksen sisältö

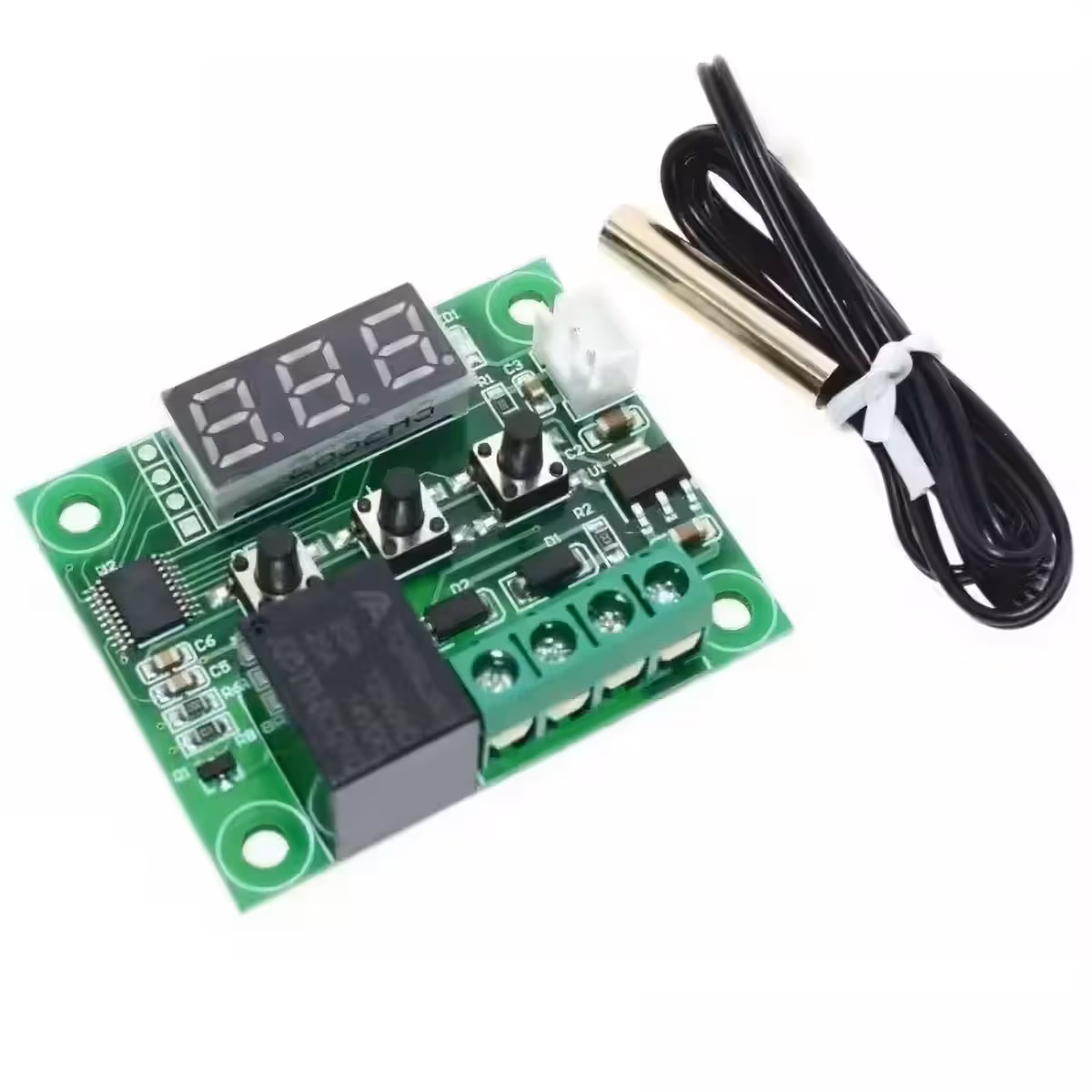

1x W1209 digitaalinen termostaattimoduuli
1x NTC-lämpötila-anturi

Usein kysytyt kysymykset

Mikä on termostaatin käyttöjännite?

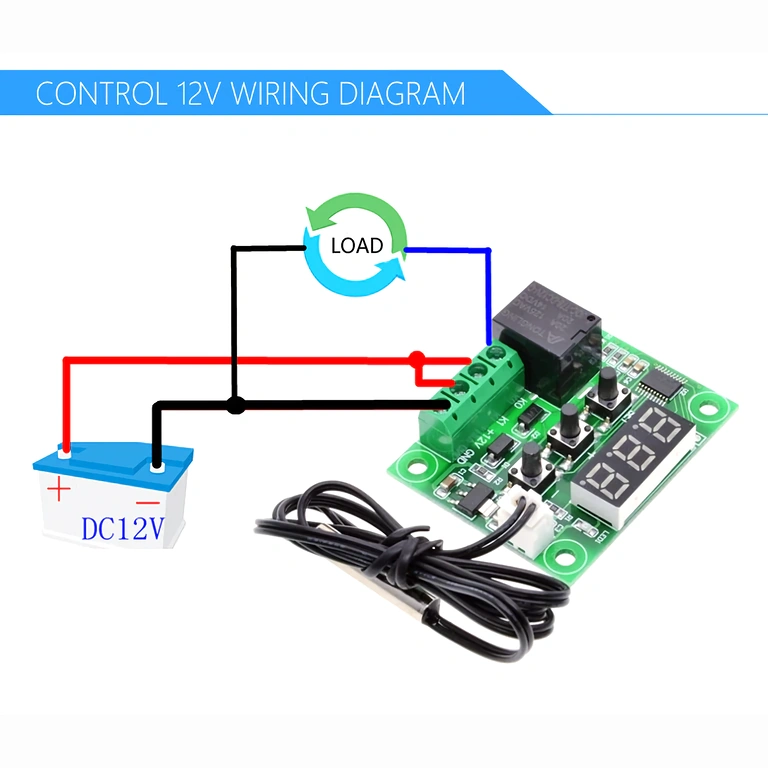

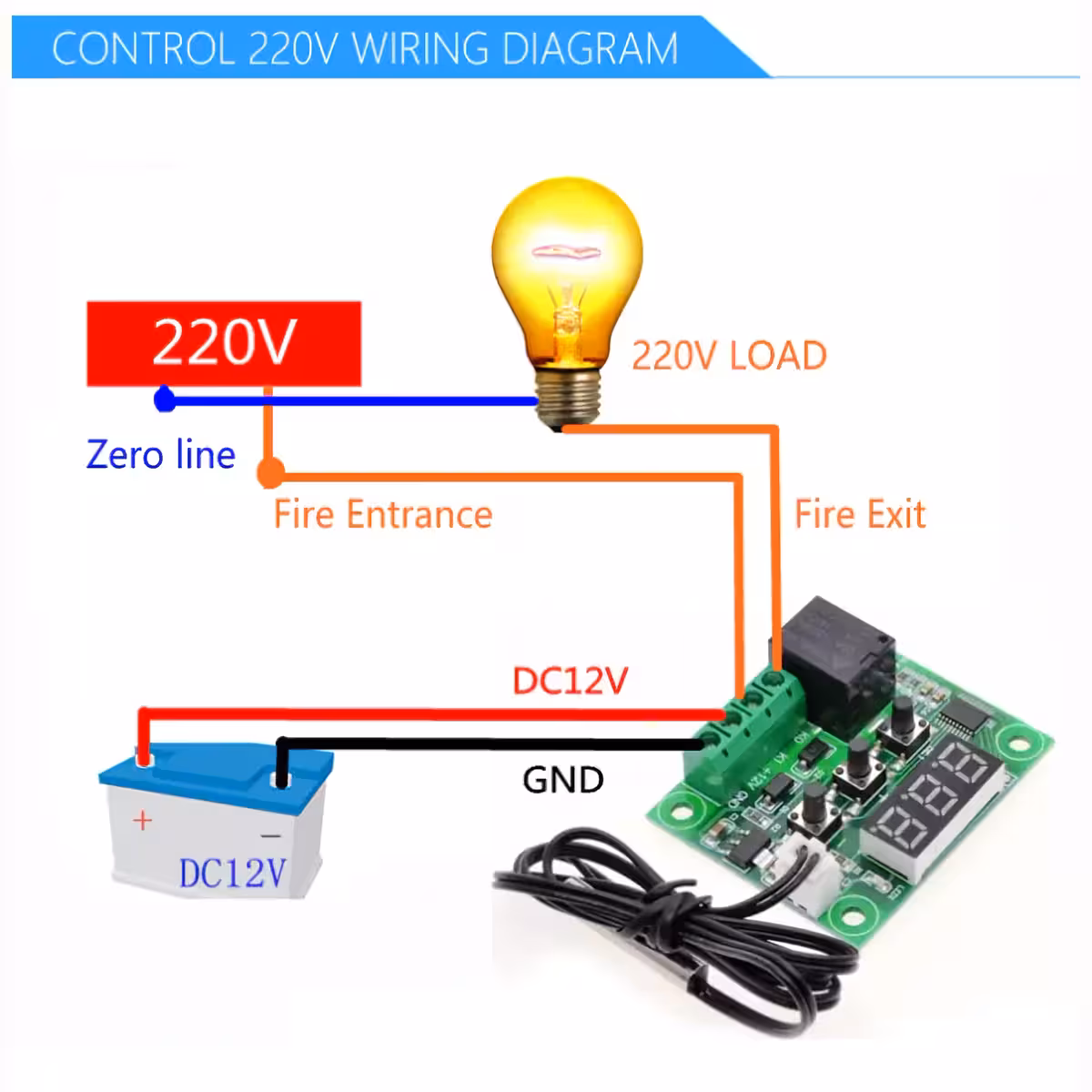

Laite toimii 12V DC -jännitteellä. 230V AC -verkkovirtaan kytkettäessä tarvitset erillisen virtalähteen.

Voiko tällä ohjata kompressoria tai lämmitysvastusta?

Kyllä. 20A rele mahdollistaa pienten kompressorien, lämmitysvastusten, magneettiventtiilien ja tuulettimien suoran ohjauksen. Suuremmille kuormille suosittelemme ulkoista kontaktoria.

Voiko NTC-anturin vaihtaa toiseen?

Kyllä, moduuli tukee sekä NTC- että PTC-antureita. Voit käyttää pidempää tai erilaista anturia ilman muutoksia laitteeseen.

Miten vaihdan lämmitys- ja jäähdytystilan välillä?

Siirry valikkoon (pidä SET pohjassa 5 sekuntia) ja muuta parametria P0: H lämmitykselle, C jäähdytykselle.

Mikä on NO- ja NC-koskettimen ero?

NO (Normal Open) sulkeutuu, kun rele aktivoituu – käytetään laitteen käynnistämiseen tavoitelämpötilassa. NC (Normal Closed) avautuu, kun rele aktivoituu – käytetään laitteen sammuttamiseen tavoitelämpötilassa.
