V-156-1C25 -mikrokytkin pitkällä rullavivulla – 15A teollinen rajakytkin CNC-koneisiin, automaatioon ja 3D-tulostimiin
Kun rajakytkin pettää, koko koneen toiminta vaarantuu. Olipa kyseessä CNC-jyrsin, 3D-tulostin tai teollinen automaatiojärjestelmä, tarvitset luotettavan kytkimen, joka reagoi välittömästi joka kerta. V-156-1C25 -mikrokytkin rullavivulla tarjoaa juuri tätä: varmaa toimintaa ilman värinää, epävarmoja signaaleja tai kompromisseja.
Huom: Pakkaus sisältää 6 kappaletta V-156-1C25 -kytkimiä. Kuvat ovat havainnollistavia. Tarkista sähköiset arvot (jännite ja virrankesto) ennen asennusta.
Miksi valita tämä malli? (Tärkeimmät edut):
- 15A virrankesto AC-käytössä — ohjaa suoraan pieniä moottoreita (jopa 1/2 hv) ilman välirelettä, mikä yksinkertaistaa kytkentöjä
- Pitkä rullavipu — mahdollistaa tunnistuksen kauempaa, jolloin millintarkka kohdistus asennusvaiheessa ei ole välttämätöntä
- Snap-action -mekanismi — NO/NC-vaihto tapahtuu välittömästi riippumatta vivun liikenopeudesta; selkeä digitaalinen signaali PLC-laitteille tai mikrokontrollereille
- 3 liitintä (COM/NO/NC) — joustava kytkentä tarpeen mukaan; toimii sekä turva- että merkinantopiireissä
- AC- ja DC-yhteensopiva — 125V/250V AC tai 125V/250V DC; yksi malli kattaa useimmat yleiset sovellukset
- 6 kpl sarja — edullinen kappalehinta ja varakytkimet valmiina huoltotarpeita varten
- Kompakti koko (2,79 × 1,60 cm) — mahtuu ahtaisiinkin paikkoihin, kiinnitys 0,33 cm reiän kautta
Yksityiskohdat ja suorituskyky

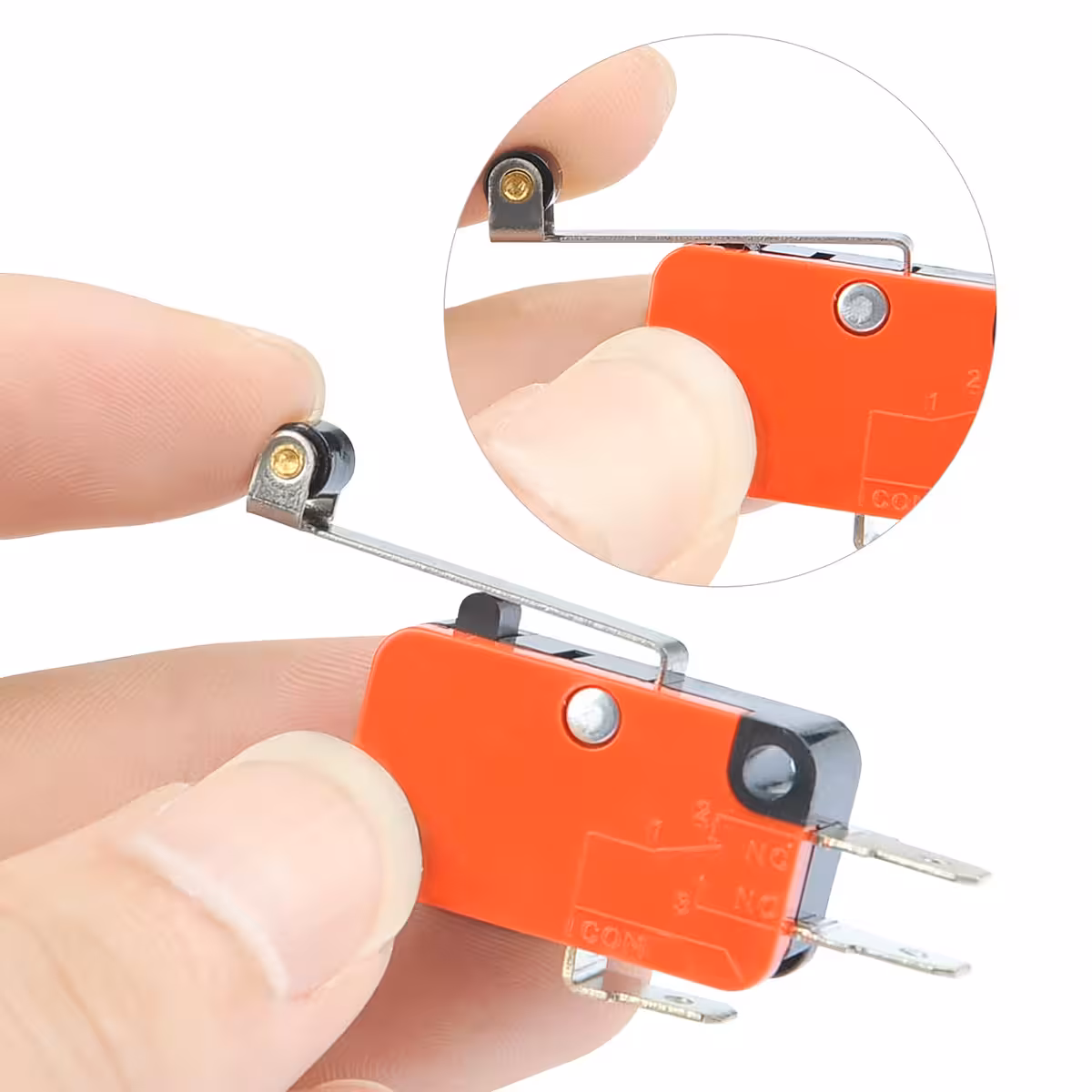

Pitkä nivelletty vipu mahdollistaa laajemman toimintakulman, mikä tarkoittaa suurempia toleransseja asennuksessa ja kevyempää käyttövoimaa verrattuna lyhytvartisiin malleihin. Asennus ja kytkentäpisteen säätö sujuvat vaivatta.
Snap-action -mekanismi varmistaa, että siirtymä Normal Open– ja Normal Closed -tilojen välillä on terävä, liikkuipa vipu hitaasti tai nopeasti. Lopputuloksena on puhdas signaali ilman häiriöitä – juuri sitä, mitä Arduino, Raspberry Pi, CNC-ohjaimet ja PLC-laitteet vaativat toimiakseen luotettavasti.
15A / 250V AC -luokituksellaan V-156-1C25 kuuluu raskaaseen sarjaan – kyseessä on teollisuuslaatuinen komponentti. DC-käytössä arvot ovat 0,6A/125V ja 0,3A/250V, mikä vastaa standardeja jatkuvassa kytkennässä.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Malli | V-156-1C25 |
| Sähköinen luokitus AC | 15A, 1/2 hv, 125V AC / 250V AC |
| Sähköinen luokitus DC | 0,6A / 125V DC, 0,3A / 250V DC |
| Kosketinkonfiguraatio | 1NO + 1NC (3 liitintä: COM, NO, NC) |
| Toimintatapa | Rullavipu (long hinge lever) |
| Kytkentämekanismi | Snap-action momentary |

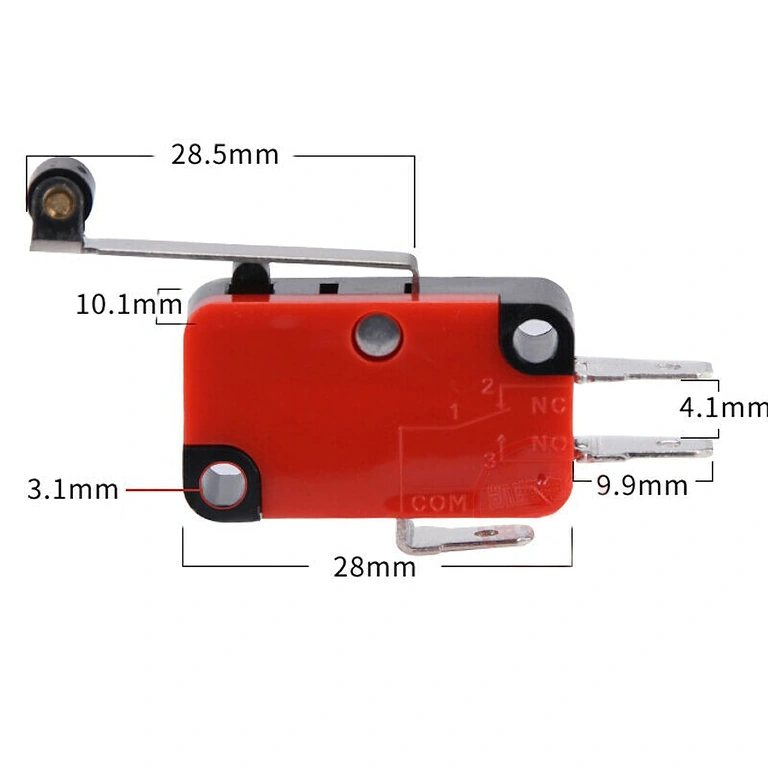

| Rungon mitat | 2,79 × 1,60 × 0,99 cm |

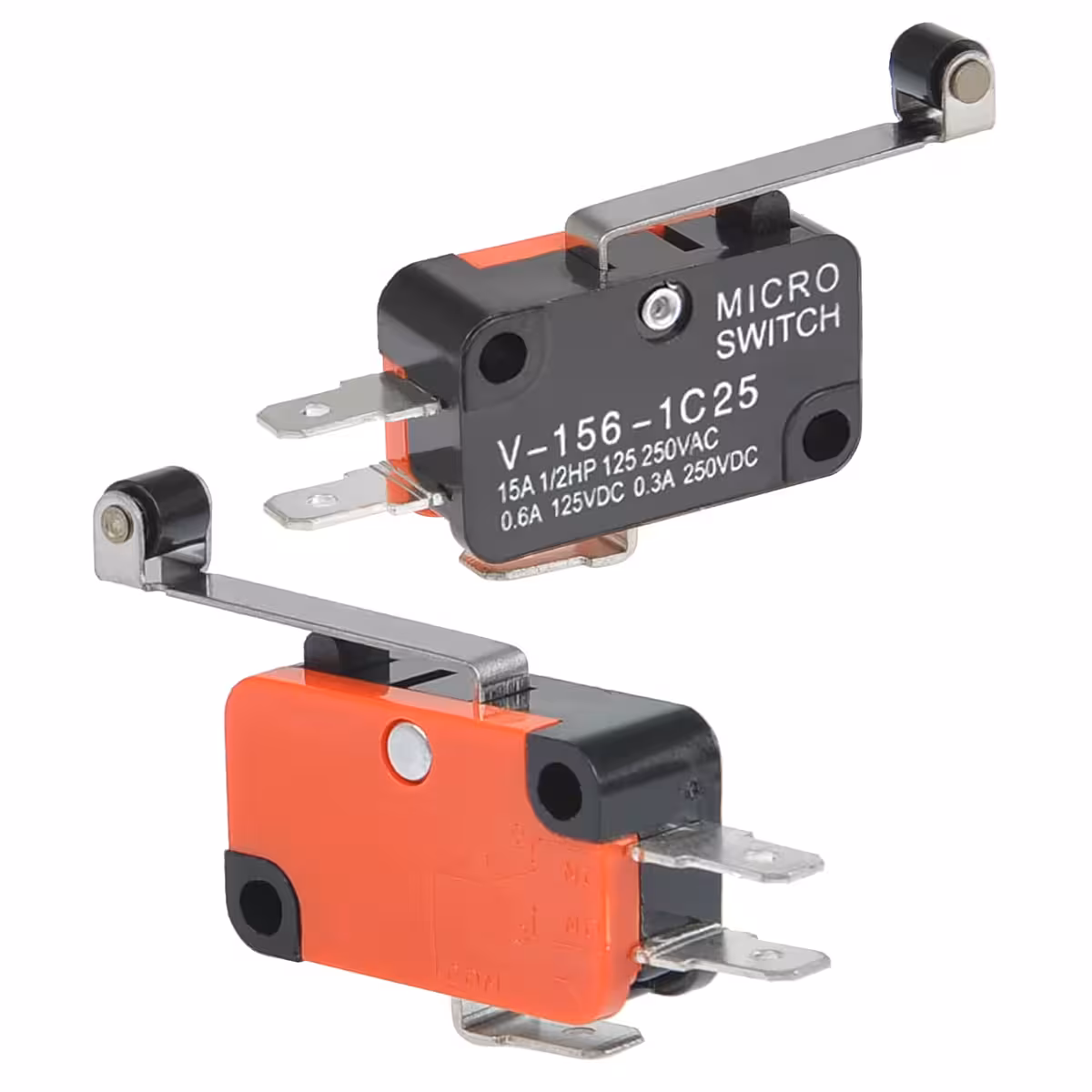

| Vivun mitat | 5,08 × 0,41 cm |

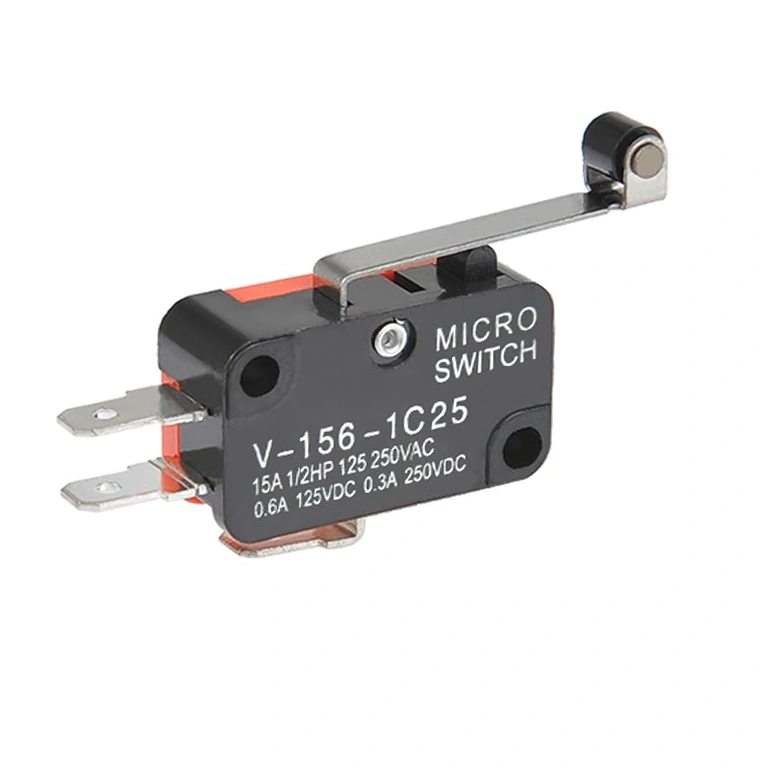

| Kiinnitysreiän halkaisija | 0,33 cm |

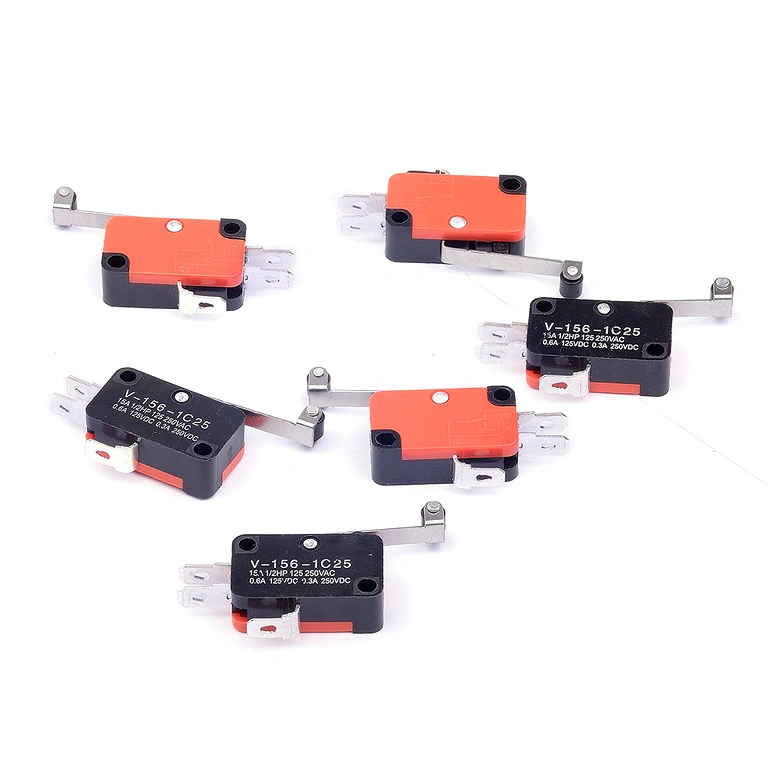

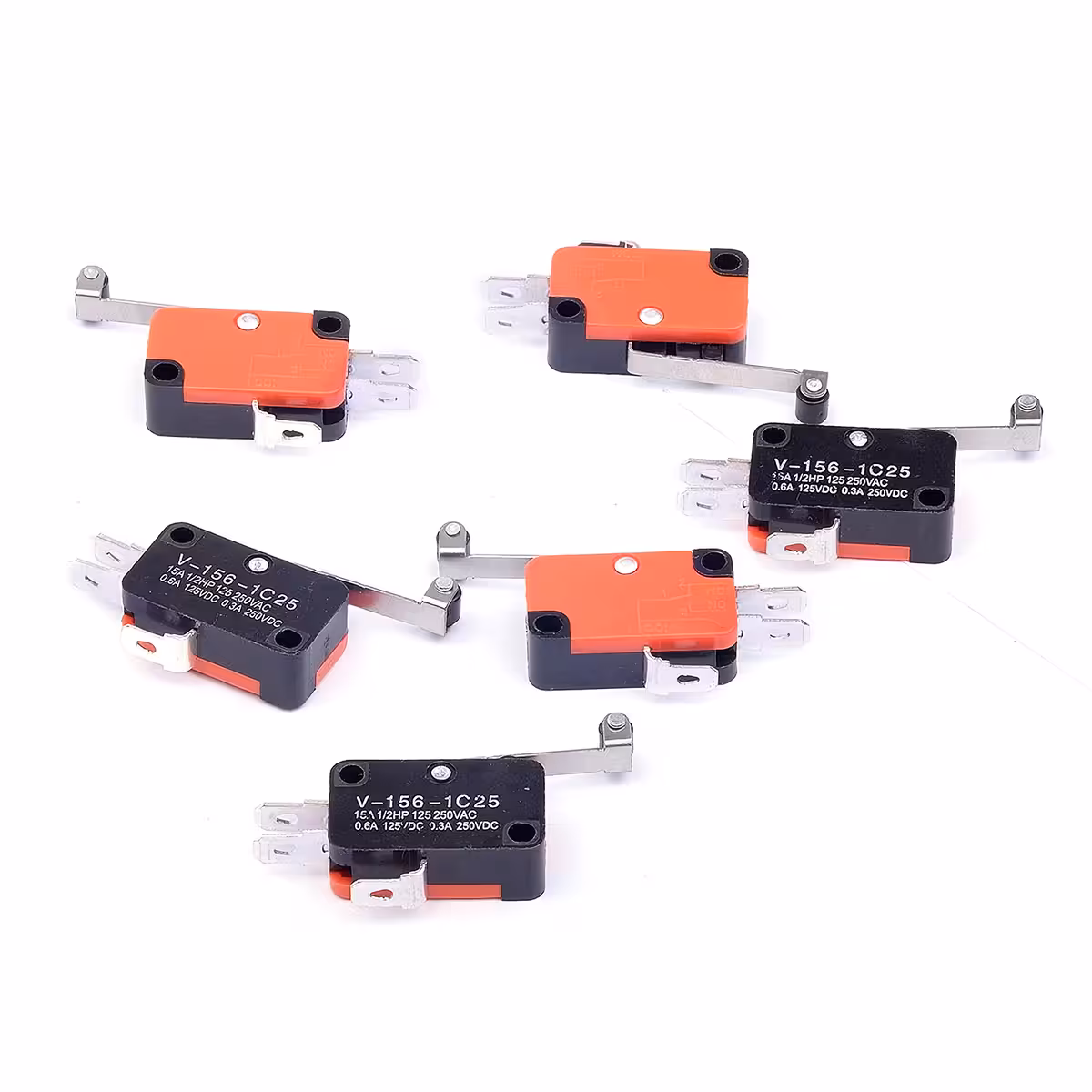

| Materiaali | Muovi + metalli |
| Värit | Punainen, musta, hopea |
| Paino per kpl | 8 g |
| Määrä pakkauksessa | 6 kpl |
| Tyypilliset sovellukset | CNC, teollisuusautomaatio, 3D-tulostimet, turvajärjestelmät |

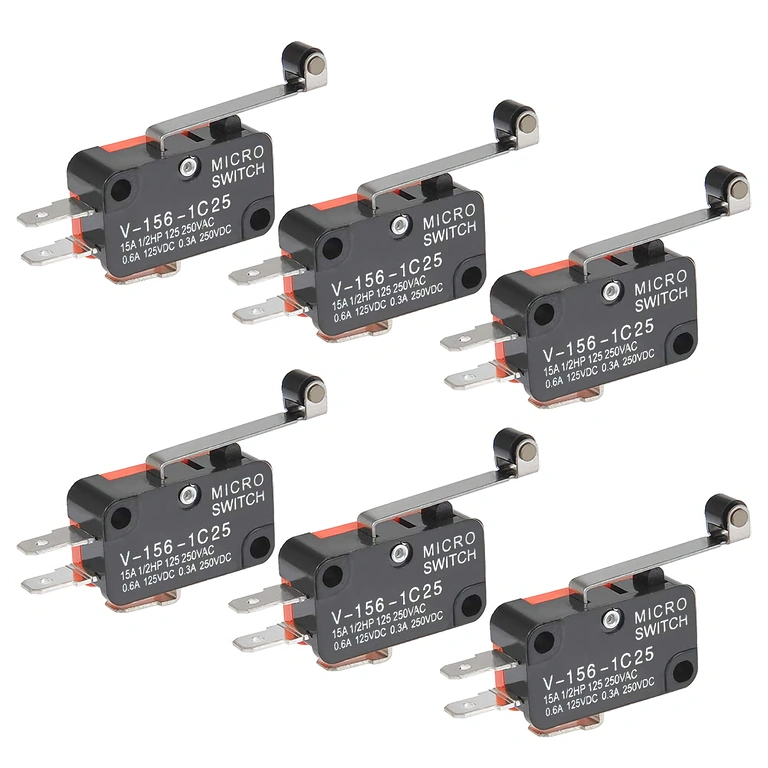

Pakkauksen sisältö
- 6 × V-156-1C25 -rajakytkin rullavivulla
Usein kysytyt kysymykset
Mitä 1NO + 1NC tarkoittaa ja miten se kytketään?
Kytkimessä on 3 liitintä: COM (yhteinen), NO (Normal Open – avoin lepotilassa) ja NC (Normal Closed – suljettu lepotilassa). Kun vipua painetaan, NO-kosketin sulkeutuu ja NC-kosketin avautuu samanaikaisesti. Valitse liitin sovelluksesi logiikan mukaan.
Sopiiko tämä 3D-tulostimiin ja CNC-koneisiin?
Kyllä. V-156-1C25 on erittäin suosittu rajakytkin niin harrastaja- kuin puoliammattilaistason CNC-koneissa ja 3D-tulostimissa. Pitkä rullavipu helpottaa kytkentäpisteen hienosäätöä.
Voiko tämän kytkeä suoraan Arduinoon tai Raspberry Pi -laitteeseen?
Kyllä, kytke NO- tai NC-liitin mikrokontrollerin digitaaliseen pinniin käyttäen pull-up-vastusta. Huomioi kuitenkin, että et saa kytkeä 3,3V/5V logiikkapiiriä ja 250V AC -virtapiiriä samaan kytkentään.
Mikä on ero lyhytvartiseen mikrokytkimeen?
Pitkä vipu tarjoaa pidemmän liikeradan ja kevyemmän käyttövoiman, mikä tekee siitä herkemmän ja helpommin säädettävän. Lyhyt vipu on parempi, jos tilaa on hyvin vähän ja käytettävissä oleva voima on suurempi.
Sisältääkö setti kiinnitysruuvit tai liittimet?
Ei. Pakkaus sisältää vain 6 kpl V-156-1C25 -kytkimiä. Ruuvit ja sähköliittimet hankitaan erikseen sovelluksen mukaan.
Onko tämä yhteensopiva muiden V-15x-sarjan kytkimien kanssa?
Kyllä. V-156-sarja noudattaa standardia SPDT-mitoitusta ja on yhteensopiva useimpien V-15x-perheen kytkimiä käyttävien laitteiden kanssa.
