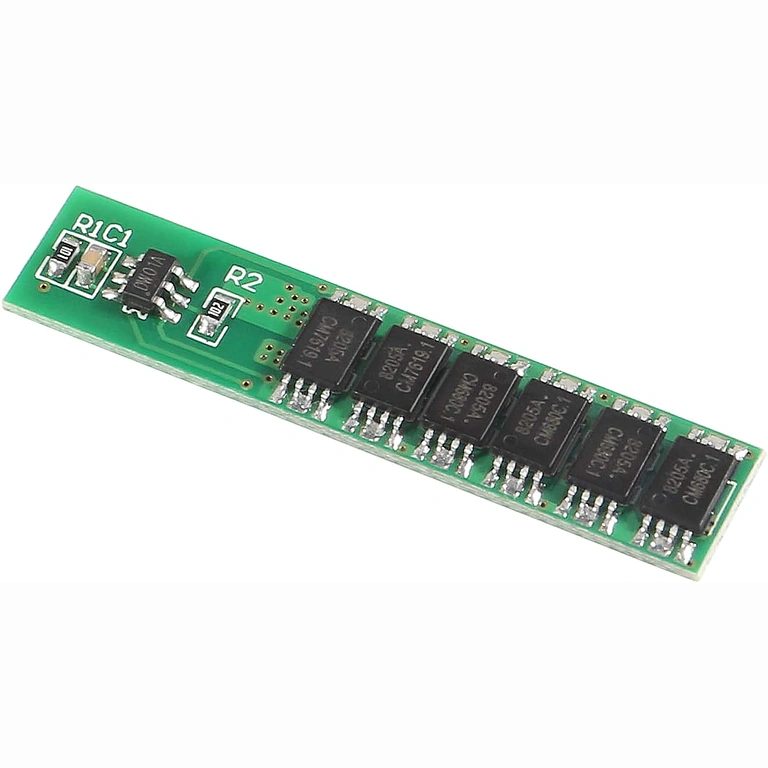

BMS 1S 10A -suojapiiri – täydellinen suoja 18650- ja LiPo-akuille DIY-projekteihisi

Rakennatko varavirtalähdettä, kunnostatko akkupakettia tai asennatko 18650-kennon omaan laitteeseesi? Ilman BMS-moduulia kennon ja piirin välissä oikosulku tai syväpurkaus voi pilata akun hetkessä. Tämä 6 kappaleen BMS 1S -moduulisarja ratkaisee ongelman – se on kompakti, luotettava ja helppo integroida osaksi projektiasi.

Huomautus: Noudata kytkentäkaaviota huolellisesti. Väärä napaisuus tai virheellinen kytkentä voi vaurioittaa moduulia ja akkua pysyvästi.

Miksi valita tämä sarja? (Tärkeimmät edut):

4-in-1-suojaus — ylijännitesuoja (4.23V), syväpurkaussuoja (2.45V), ylivirtasuoja (15A) ja välitön oikosulkusuojaus.
Laadukas DW01 + 8205A -piiri — komponentit on testattu ja tarkasti kalibroitu, joten suojarajat pysyvät vakaina pitkään.
10A jatkuva virta, 12A hetkellinen — riittää vaativiinkin sovelluksiin, kuten pieniin moottoreihin, tehokkaisiin LED-valoihin ja langattomiin moduuleihin.
Kompakti koko 35 × 7.6 × 2 mm — mahtuu ahtaisiinkin tiloihin; vain 2 mm paksuus tekee siitä erinomaisen valinnan pienikokoisiin laitteisiin.
6 kappaleen pakkaus — saat kerralla riittävästi komponentteja useampaan projektiin tai varalle.
Laaja yhteensopivuus — toimii 18650-, 14500-, 16340-kennojen ja 1S LiPo-akkujen kanssa (3.7V).

Tekniset tiedot ja suorituskyky

DW01-piiri valvoo jatkuvasti akun jännitettä ja ohjaa 8205A-transistoreita katkaisemaan virran heti, jos jännite ylittää 4.23V (lataus) tai laskee alle 2.45V (purkaus). Oikosulkusuojaus reagoi välittömästi katkaisemalla virran ennen kuin komponentit ehtivät kuumeta. Kun käytät moduulia lähellä 10A jatkuvaa virtaa, varmista riittävä ilmanvaihto kotelossa lämpötilan pitämiseksi kurissa.

Ominaisuus	Arvo / Tiedot
Kennojen konfiguraatio	1S (yksi kenno)
Akun nimellisjännite	3.7V (Li-ion / LiPo)
Jatkuva virrankesto	10A
Hetkellinen virrankesto	12A
Ylivirtasuojan raja	15A
Ylijännitesuoja	4.23V ±0.05V
Syväpurkaussuoja	2.45V ±0.1V
Oikosulkusuoja	Kyllä (välitön katkaisu)

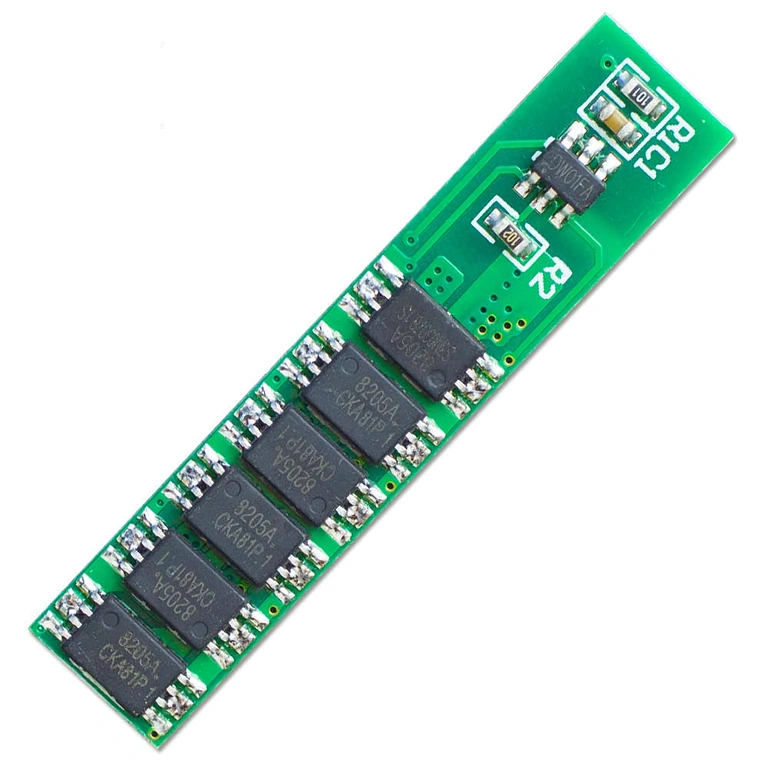

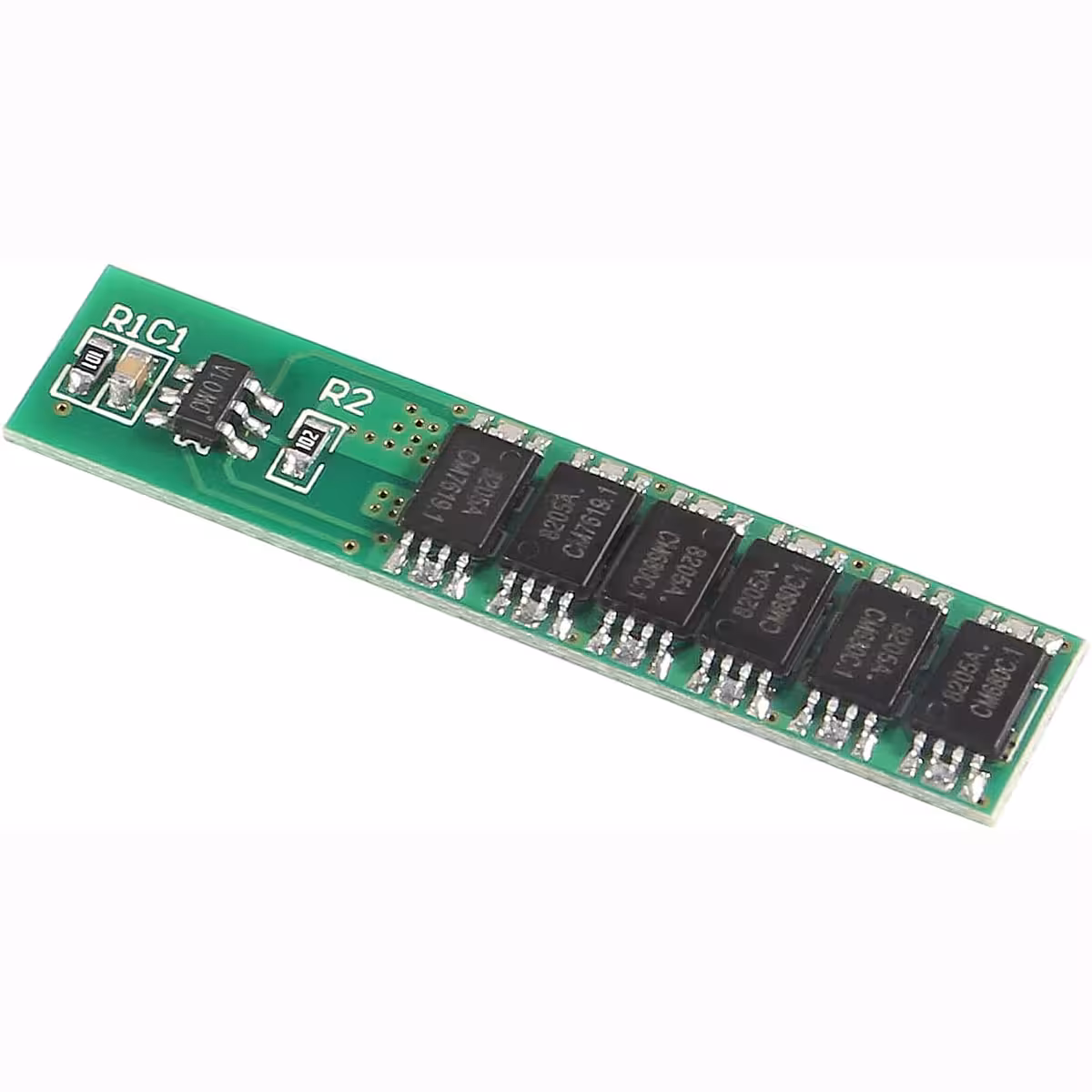

Integroitu piiri	DW01 + 8205A

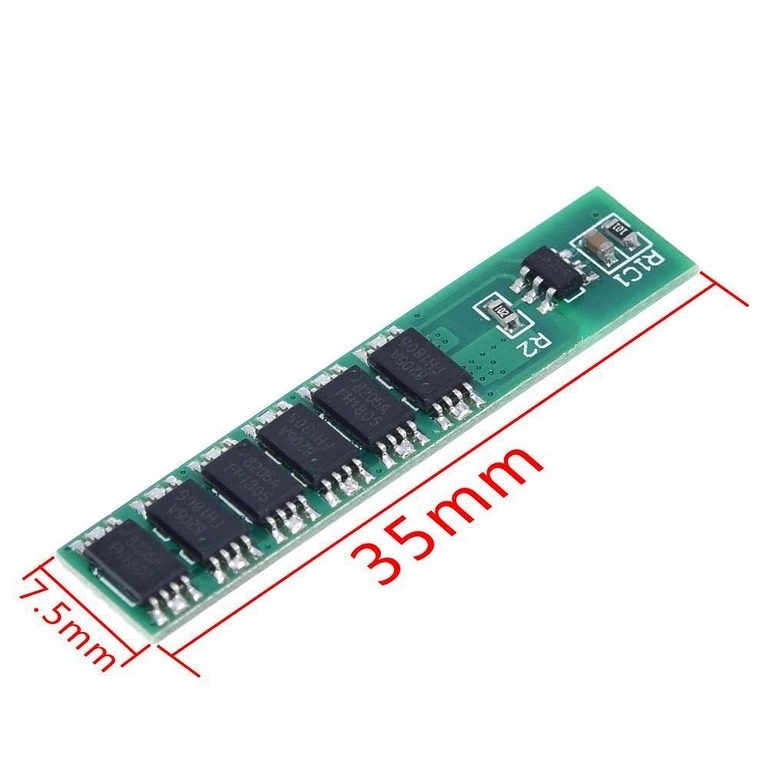

Mitat	35 × 7.6 × 2 mm

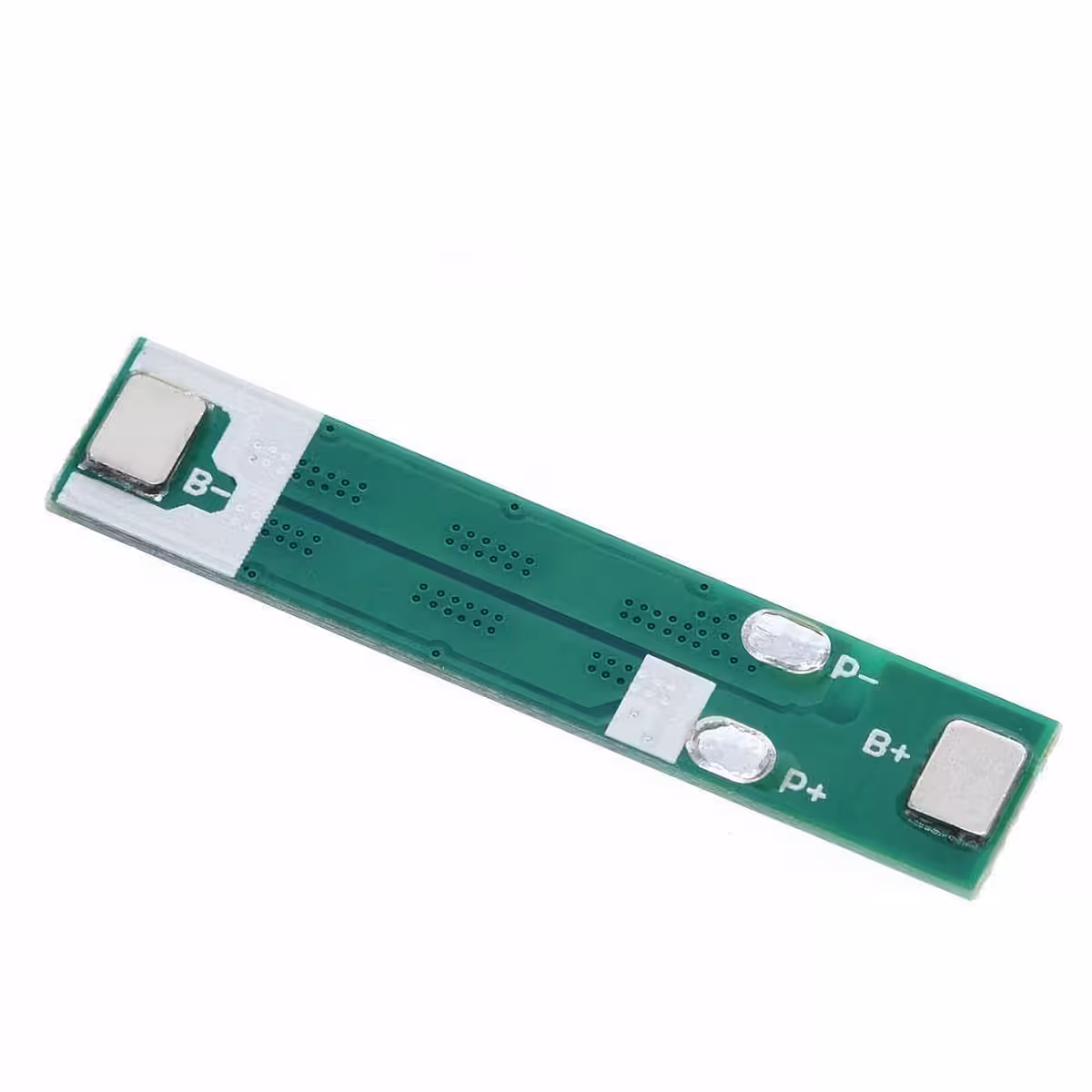

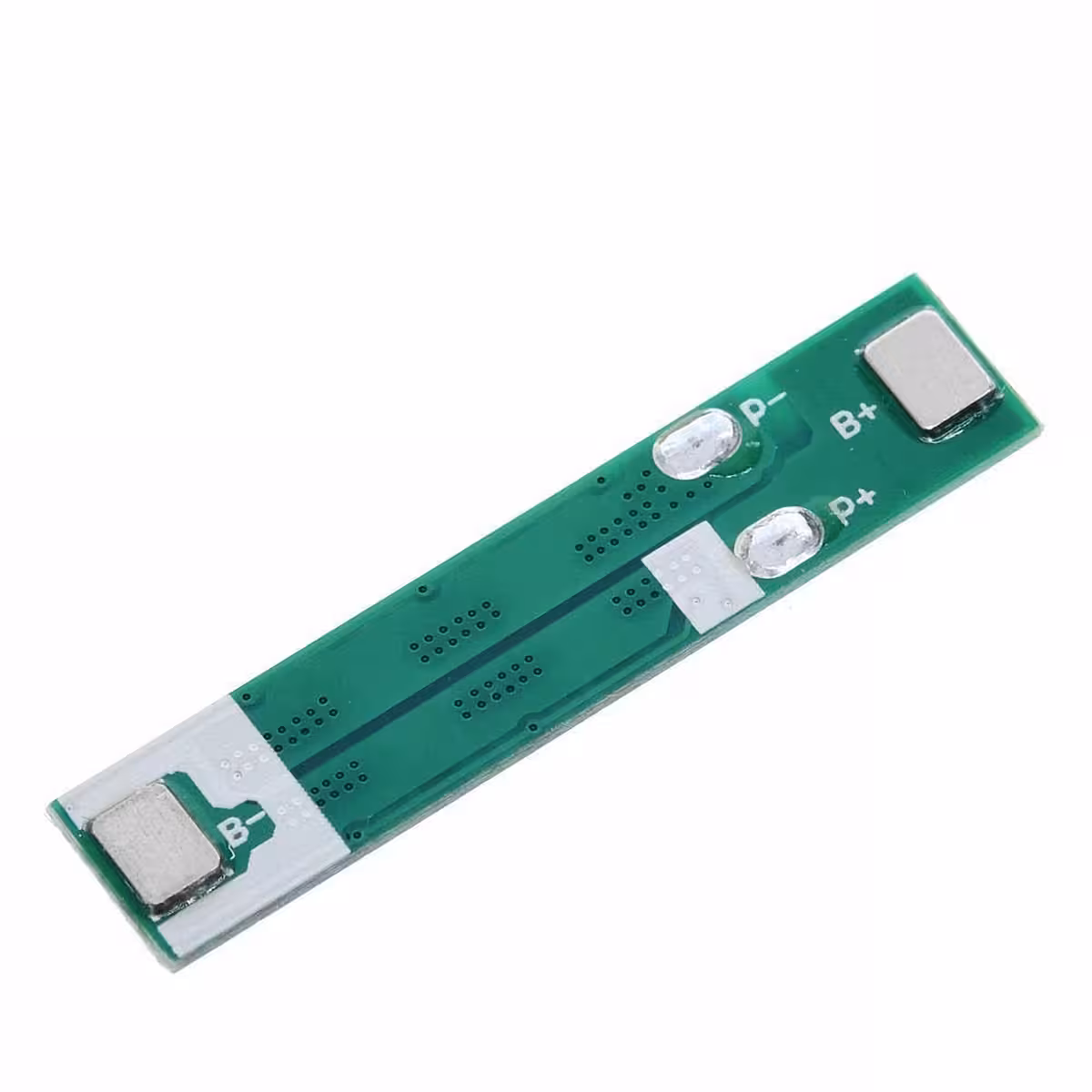

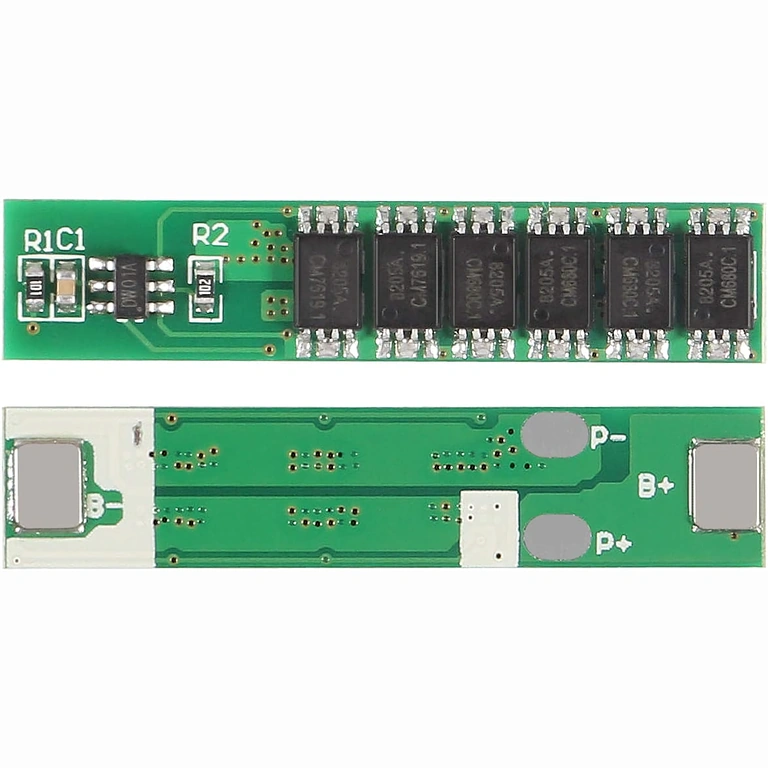

Liitännät	B+ (akku+), B- (akku-), P+ (lähtö+), P- (lähtö-)
Yhteensopivuus	18650, 14500, 16340, LiPo 1S
Määrä pakkauksessa	6 kpl

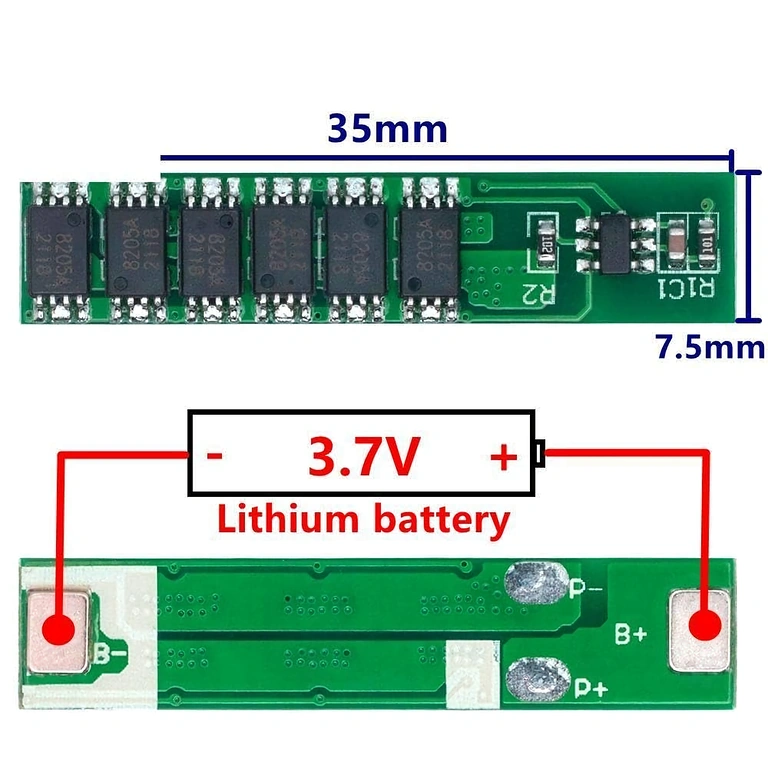

Kytkentäohjeet

Kytke B+ Li-ion- tai LiPo-kennon positiiviseen napaan.
Kytke B- kennon negatiiviseen napaan.
Kytke P+ kuorman tai laturin positiiviseen johtimeen.
Kytke P- kuorman tai laturin negatiiviseen johtimeen.
Tarkista napaisuus huolellisesti ennen virran kytkemistä — väärinkytkentä rikkoo moduulin.
Älä ylitä 10A jatkuvaa virtaa ylikuumenemisen välttämiseksi.

Pakkauksen sisältö

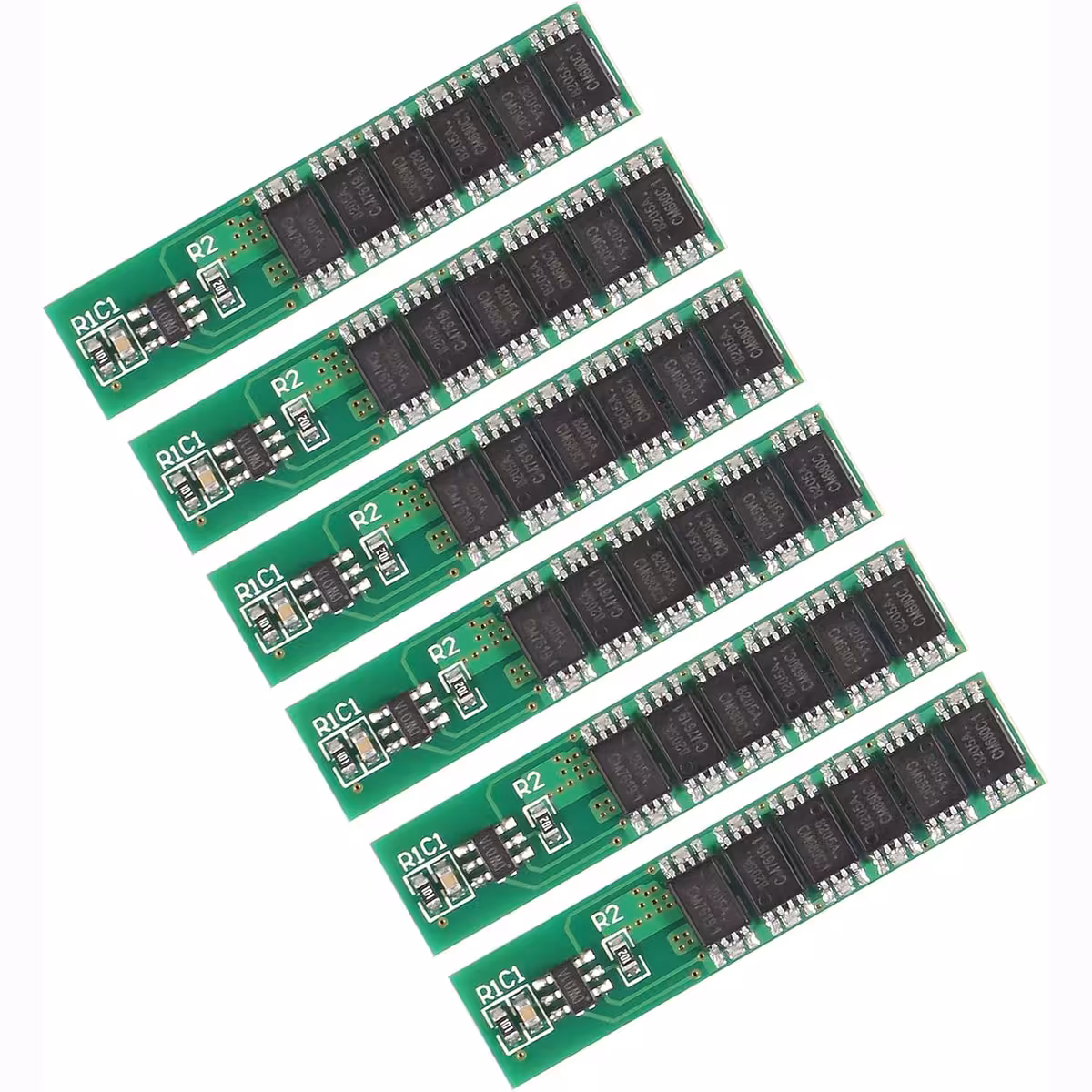

6 × BMS 1S 18650 3.7V 10A -suojapiiri (DW01 + 8205A)

Usein kysytyt kysymykset

Toimiiko tämä kaikkien 18650-kennojen kanssa, myös suurikapasiteettisten (3000–3500 mAh)?

Kyllä. Moduuli suojaa mitä tahansa 3.7V nimellisjännitteellä toimivaa 1S-kennoa kapasiteetista riippumatta. Se sopii 18650-, 14500-, 16340- ja 1S LiPo-akuille.

Voinko ladata ja purkaa akkua samanaikaisesti saman moduulin kautta?

Moduulissa on yhteinen portti (P+/P-) molemmille toiminnoille. Laturin ja kuorman samanaikaista käyttöä ei suositella ilman erillistä kytkentää, sillä se voi aiheuttaa epävakautta suojapiirin toiminnassa.

Miten nollaan moduulin oikosulkusuojan laukeamisen jälkeen?

Poista oikosulun aiheuttaja ja kytke laturi hetkeksi kiinni tai irrota akku ja kytke se takaisin. Moduuli palautuu automaattisesti normaaliin toimintatilaan.

Tarvitsenko jäähdytyssiiliä, jos käytän moduulia 8–9A jatkuvalla virralla?

Alle 10A virroilla ja riittävällä ilmanvaihdolla jäähdytyssiiliä ei tarvita. Jos käytät moduulia maksimikuormituksen lähellä lämpimissä olosuhteissa tai täysin suljetussa kotelossa, varmista riittävä ilmankierto lämpötilan pitämiseksi turvallisena.
