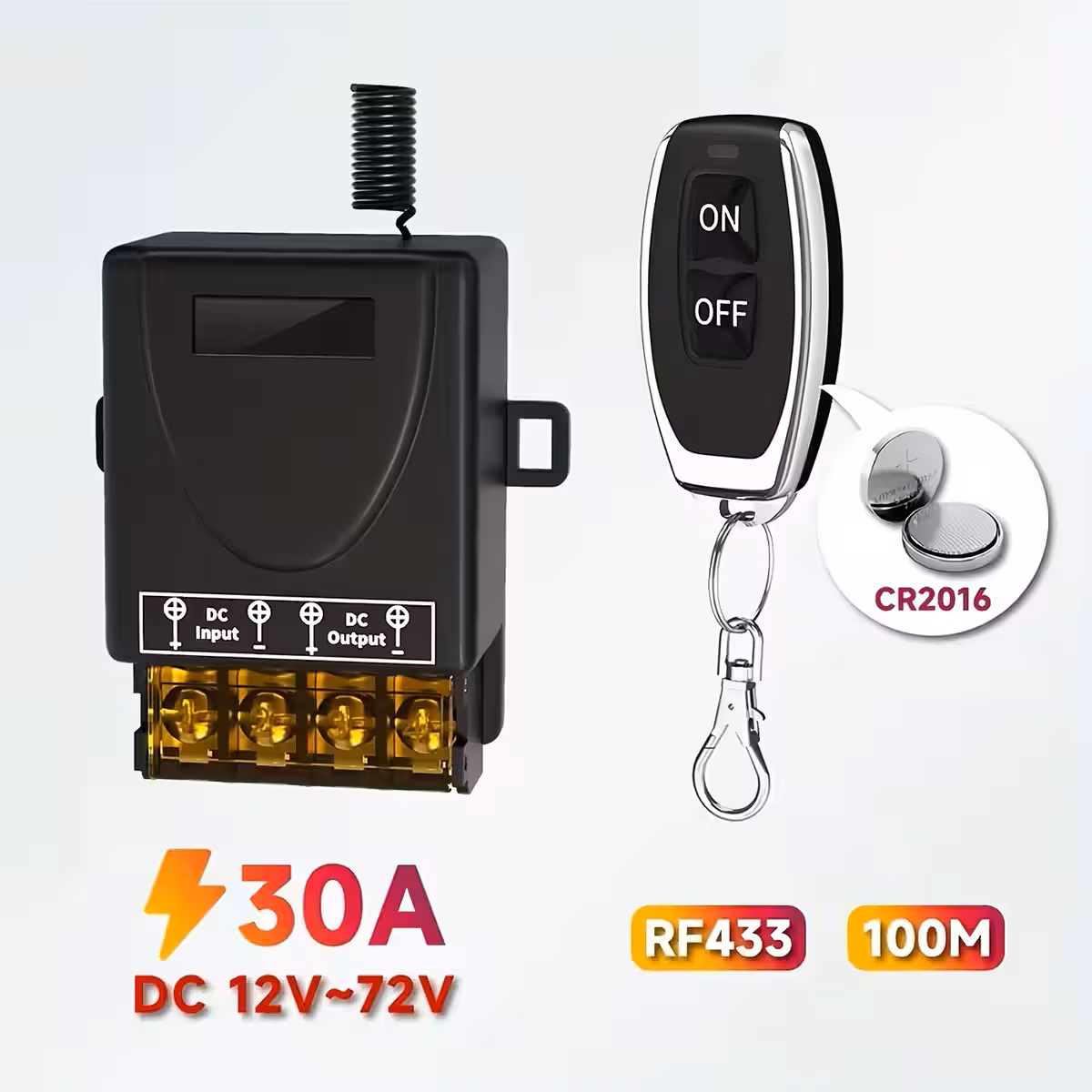

433 MHz RF-kauko-ohjattava rele 30A – hallitse jopa 3000 W tehoa langattomasti
Tarvitsetko helpon tavan ohjata vesipumppua, valaistusta tai sähkömoottoria ilman, että sinun tarvitsee kävellä kytkimelle? Tämä 8V–80V DC-jännitteellä toimiva langaton RF-rele tarjoaa täyden etähallinnan ilman monimutkaisia sovelluksia, Wi-Fi-verkkoja tai vaikeita asetuksia. Pakkaus sisältää kaksi kaukosäädintä, ja laite on käyttövalmis vain 10 minuutin asennuksella.
Huomautus: Releen käyttöjännite on DC 8V–80V. Merkinnät 12V, 24V, 48V, 60V tai 72V viittaavat yhteensopivuuteen yleisimpien tasavirtajärjestelmien kanssa. Suurin sallittu kuormitus on 30A – älä ylitä tätä arvoa piirin turvallisuuden varmistamiseksi.
Miksi valita tämä malli? (Tärkeimmät edut):
- Laaja käyttöjännite 8V–80V DC — yhteensopiva suoraan 12V, 24V, 48V, 60V ja 72V järjestelmien kanssa ilman erillisiä muuntimia.
- 30A jatkuva kuormitus (3000W) — soveltuu erinomaisesti vesipumpuille, sähkömoottoreille, ajoneuvojen lisävaloille ja teollisuuslaitteille ilman ylikuumenemisriskiä.
- 2 kaukosäädintä valmiina pakkauksessa — voit aloittaa käytön heti pariliitoksen jälkeen.
- 4 ohjelmoitavaa toimintatilaa — Momentary (hetkellinen), Toggle (kytkevä), Latched (lukittuva) ja Delay (viive 5, 10, 15 tai 20 sekuntia) jokaiseen automaatiotarpeeseen.
- Herkkä -110dBm vastaanotin — vakaa yhteys myös seinien läpi tai ympäristöissä, joissa on sähkömagneettisia häiriöitä.
- Helppo ohjelmointi ilman ohjelmistoja — kaikki asetukset tehdään yhdellä painikkeella; LED-valo vahvistaa jokaisen vaiheen visuaalisesti.
- Käyttölämpötila -20°C – +80°C — sopii niin sisätiloihin, sähkökaappeihin kuin vaativiin ajoneuvoasennuksiinkin.
Suorituskyky ja tekniset tiedot

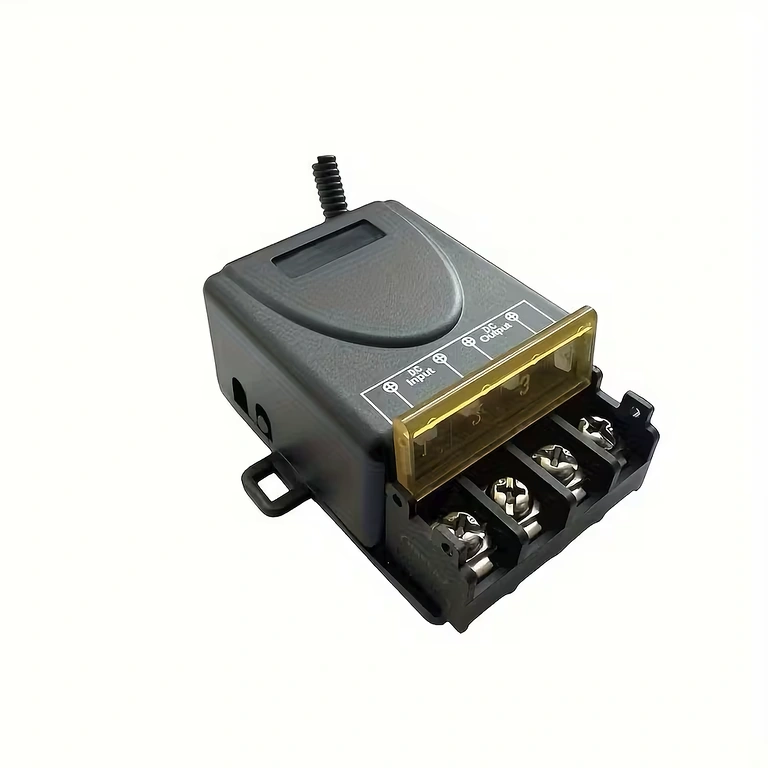

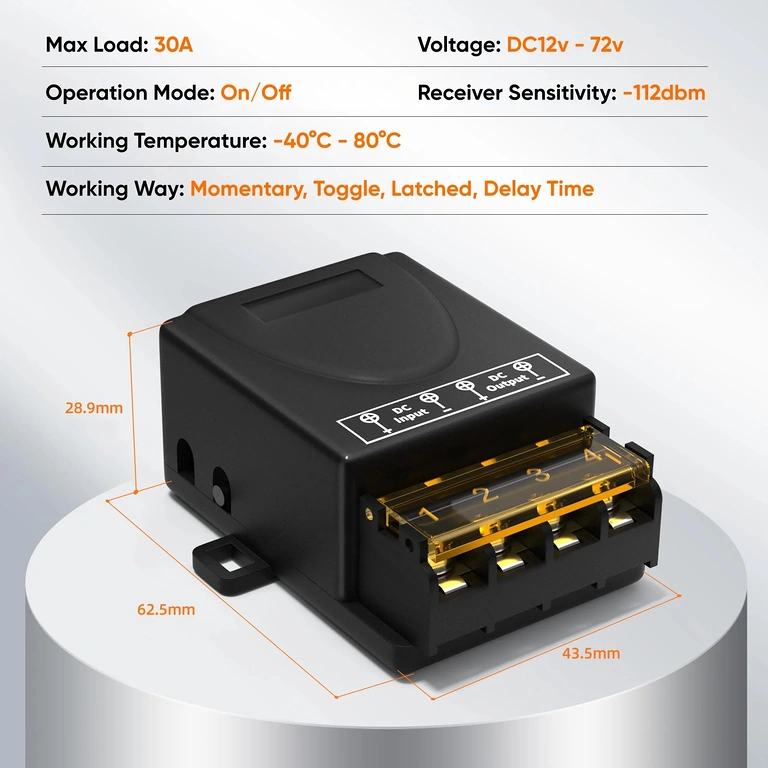

Laitteen ytimessä on 433,92 MHz RF-vastaanotin ASK-modulaatiolla ja Learning Code -koodauksella, mikä mahdollistaa yhteensopivien kaukosäätimien tallentamisen sekunneissa ilman työkaluja. Valmiustilan virrankulutus on ≤10mA, joten laite ei kuormita akkua tai virtalähdettä turhaan. Releen kärjet kestävät 30A jatkuvaa virtaa, ja kompaktin koon (66,2 × 43,7 × 29,7 mm) ansiosta se on helppo sijoittaa ahtaisiinkin tiloihin.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Käyttöjännite | DC 8V – 80V (yhteensopiva 12V, 24V, 48V, 60V, 72V) |
| Maksimivirta | 30A |
| Maksimiteho | 3000W |
| Radiotaajuus | 433,92 MHz |
| Modulaatio | ASK (Amplitude Shift Keying) |
| Koodaus | Learning Code |
| Vastaanottimen herkkyys | -110dBm |
| Valmiustilan virta | ≤10mA |
| Toimintatilat | Momentary, Toggle, Latched, Delay (5s / 10s / 15s / 20s) |
| Käyttölämpötila | -20°C – +80°C |
| Mitat | 66,2 × 43,7 × 29,7 mm |
| Paino | 70,5 g |
| Kaukosäätimet | 2 kpl |
Ohjelmointi ja käyttö
Ohjelmointi tapahtuu yksinkertaisesti laitteen Learn-painikkeella. LED-valo antaa visuaalisen vahvistuksen valitusta tilasta – et tarvitse erillisiä laitteita.
| Tila | Asetusvaiheet | Releen toiminta |
|---|---|---|
| Momentary (Hetkellinen) | Paina 1× → LED palaa → paina kaukosäädintä | Rele on päällä vain painiketta painettaessa |
| Toggle (Kytkevä) | Paina 2× → LED palaa → paina kaukosäädintä | Ensimmäinen painallus ON, seuraava OFF |

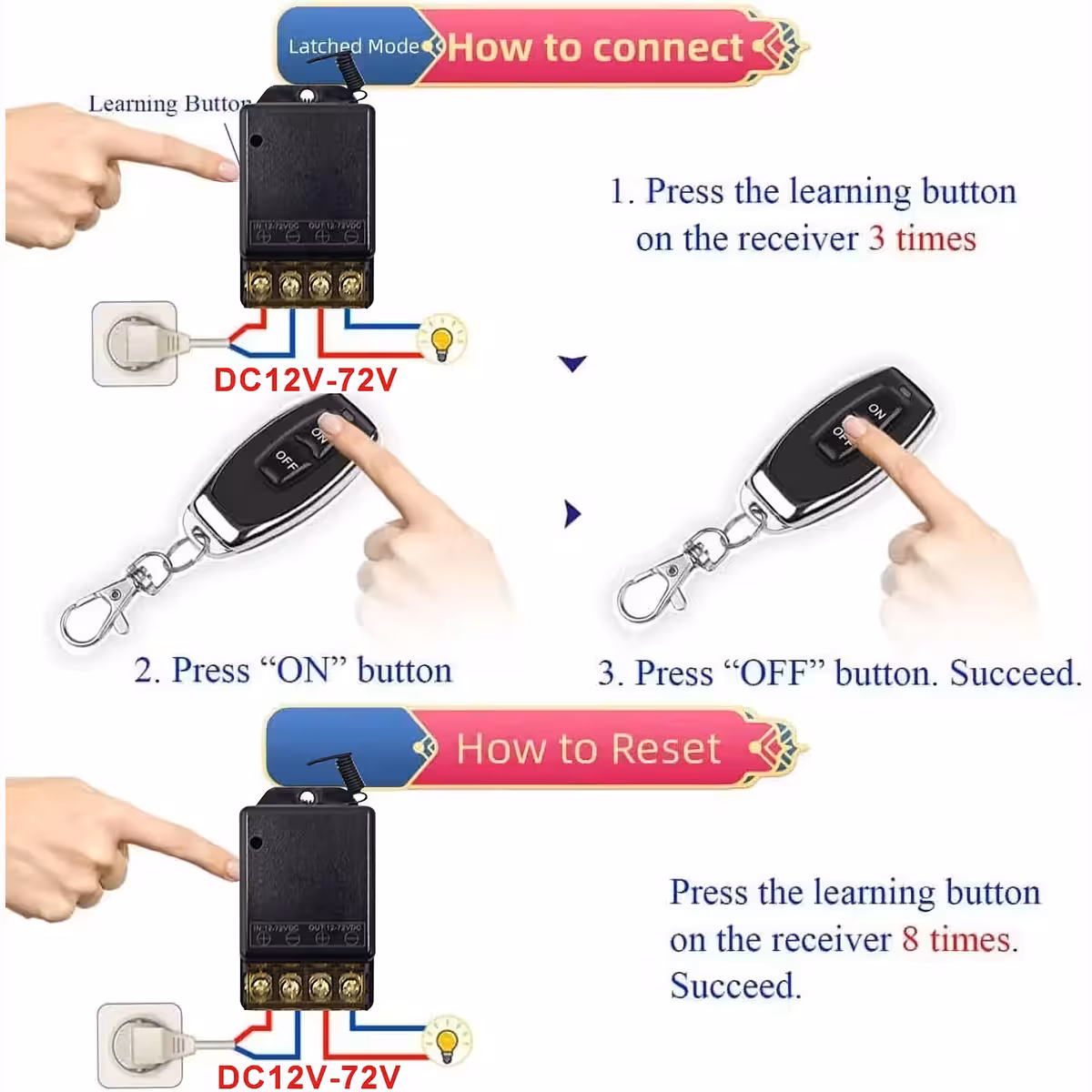

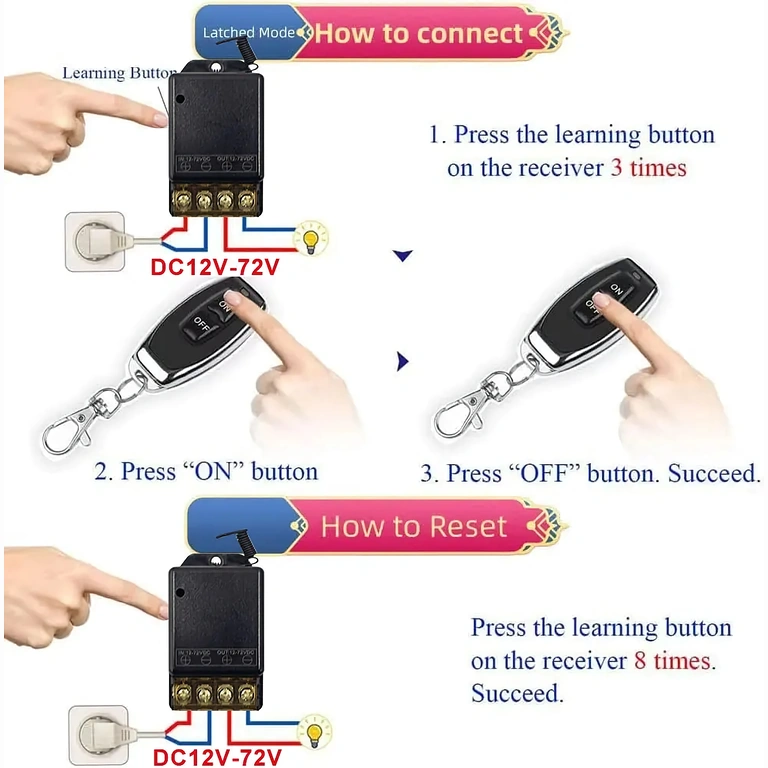

| Latched (Lukittuva) | Paina 3× → LED palaa → paina painiketta A → paina B | Painike A = ON, painike B = OFF |
| Viive 5 sekuntia | Paina 4× → LED palaa → paina kaukosäädintä | Automaattinen sammutus 5s kuluttua |
| Viive 10 sekuntia | Paina 5× → LED palaa → paina kaukosäädintä | Automaattinen sammutus 10s kuluttua |
| Viive 15 sekuntia | Paina 6× → LED palaa → paina kaukosäädintä | Automaattinen sammutus 15s kuluttua |
| Viive 20 sekuntia | Paina 7× → LED palaa → paina kaukosäädintä | Automaattinen sammutus 20s kuluttua |
| Koodien poisto | Paina 8× → LED välkkyy 4+4 kertaa | Kaikki tallennetut kaukosäätimet poistetaan |

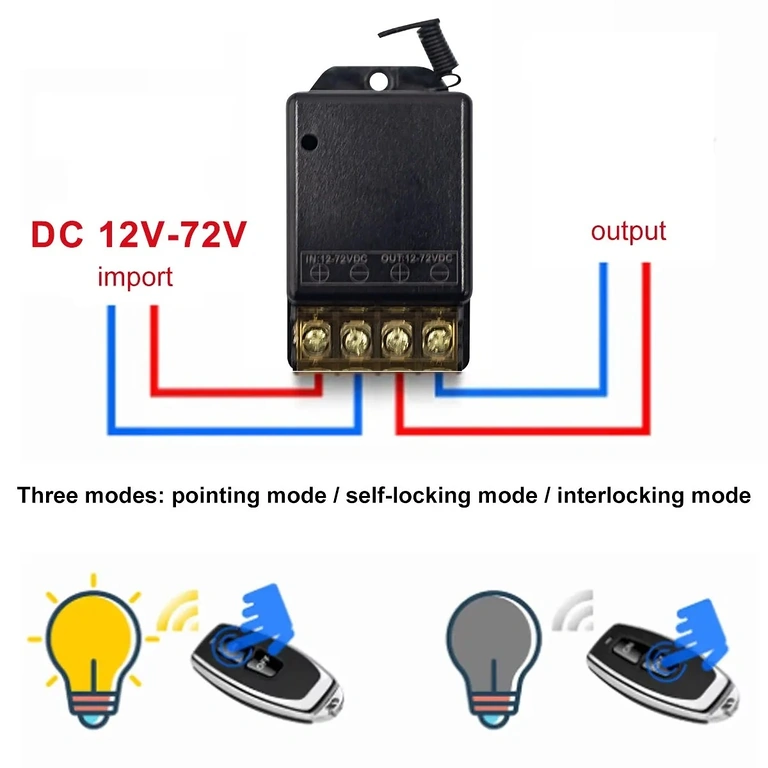

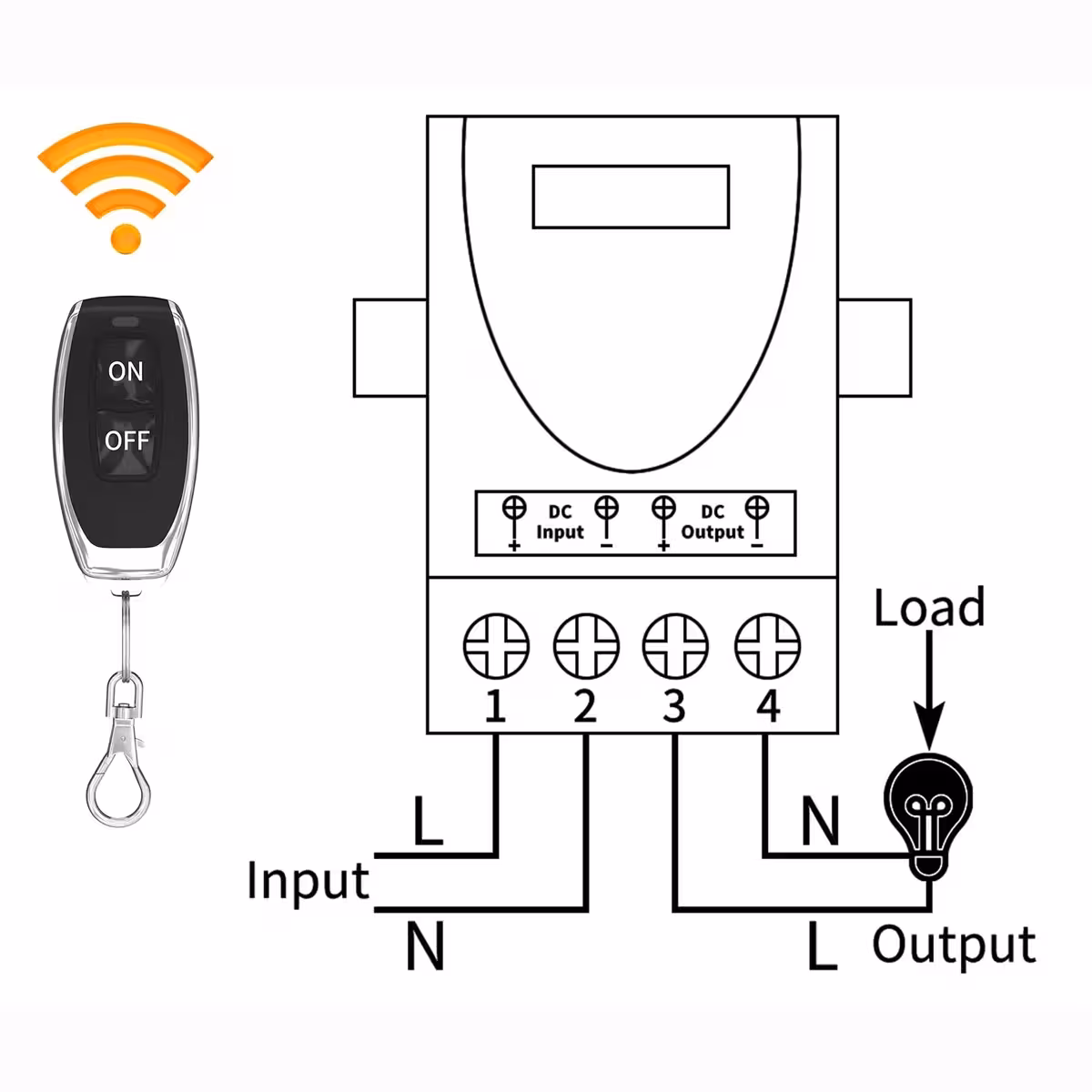

- Kytke moduuli DC-virtalähteeseen (8V–80V) napaisuutta noudattaen.
- Valitse haluamasi tila painamalla Learn-painiketta taulukon mukainen määrä kertoja.
- Kun LED syttyy, paina kaukosäätimen painiketta pariliitoksen vahvistamiseksi.
- LED sammuu – ohjelmointi on valmis. Testaa toiminta.
- Voit lisätä toisen kaukosäätimen toistamalla prosessin poistamatta aiempia koodeja.
- Täydellinen nollaus: paina painiketta 8 kertaa ja odota LED-valon vahvistusta.
Pakkauksen sisältö

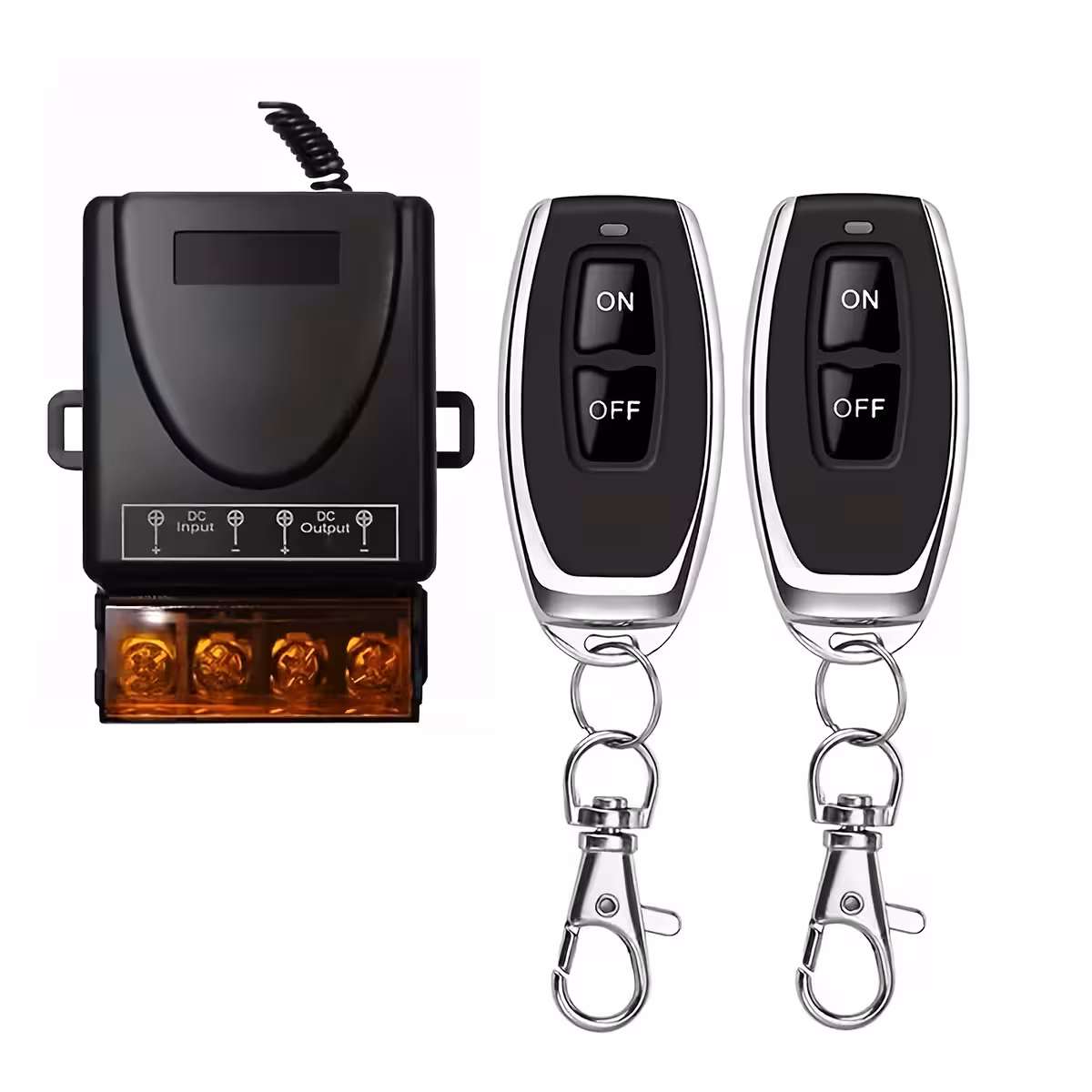

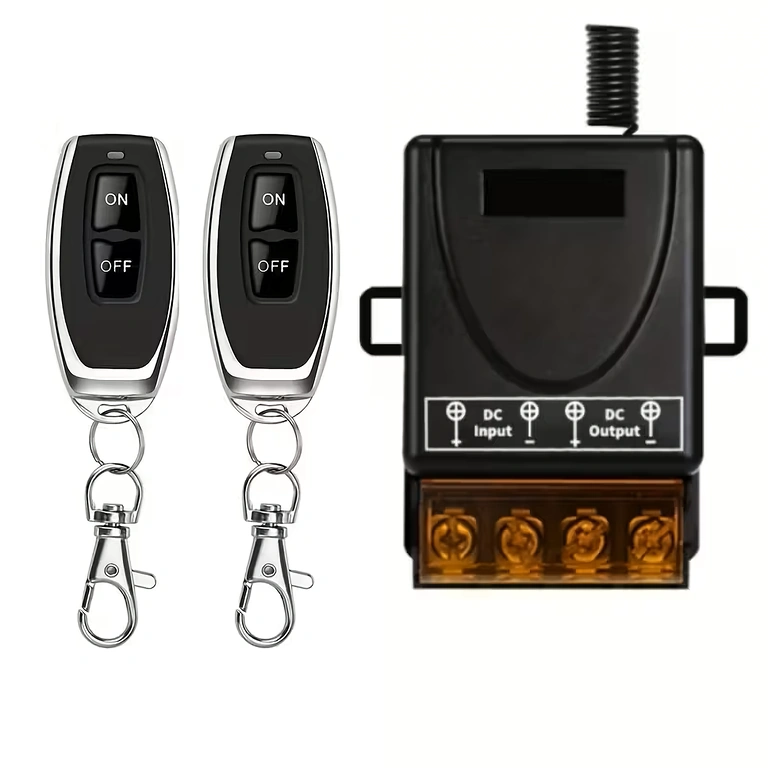

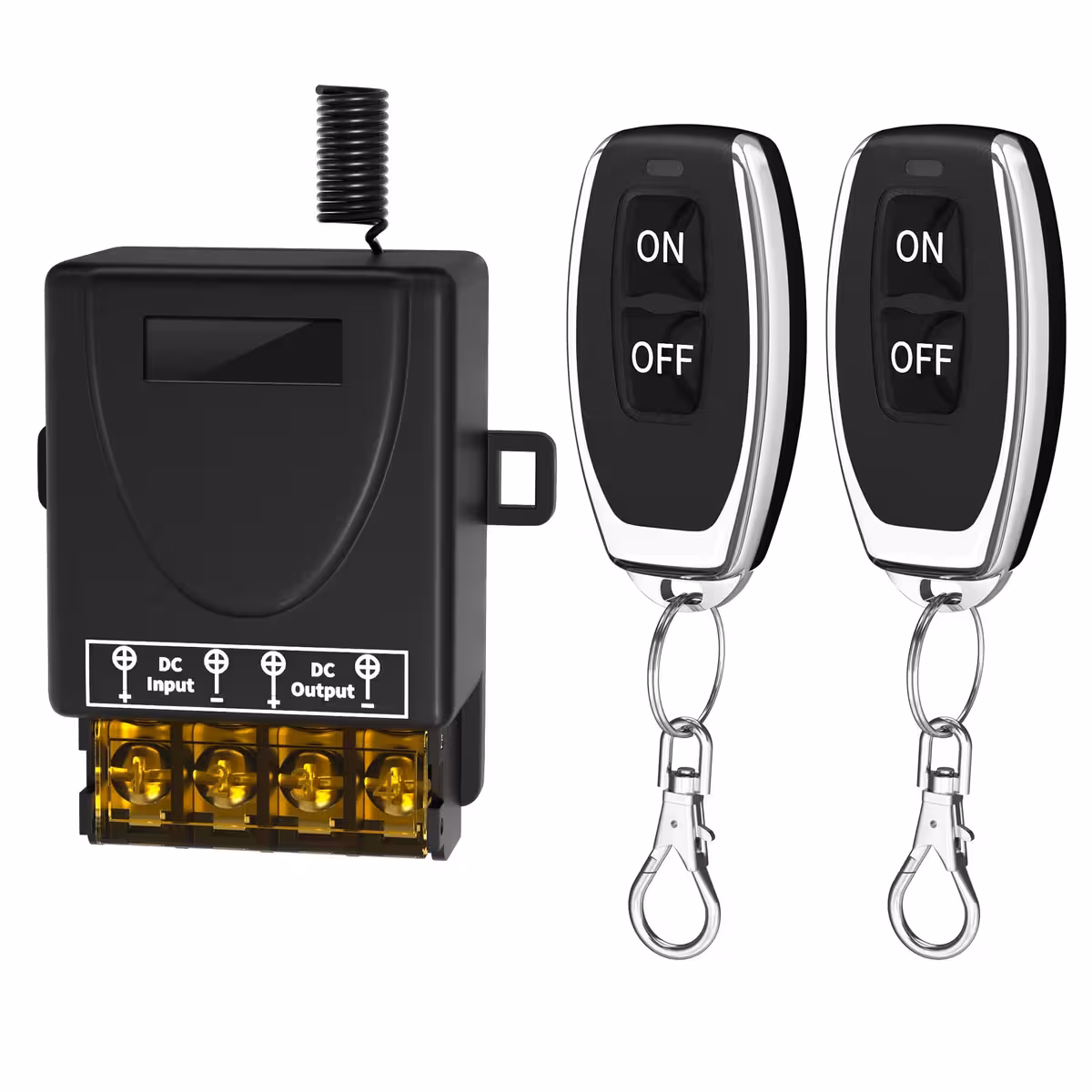

- 1× RF-relemoduuli 433,92 MHz 30A (DC 8V–80V)
- 2× RF-kaukosäädin 433 MHz
Usein kysytyt kysymykset
Voinko käyttää tätä releen sekä 12V että 24V järjestelmissä?
Kyllä, mutta et samanaikaisesti. Moduuli hyväksyy minkä tahansa DC-jännitteen 8V ja 80V välillä – kytke se haluamaasi jännitteeseen (12V, 24V, 48V, 60V), niin se toimii suoraan ilman muutoksia.
Kuinka monta kaukosäädintä voin tallentaa?
Moduuli tukee useita Learning Code -yhteensopivia 433 MHz kaukosäätimiä. Voit pariliittää uusia kaukosäätimiä poistamatta jo tallennettuja.
Toimiiko tämä olemassa olevilla kaukosäätimilläni?
Kyllä, jos kaukosäätimesi toimii 433,92 MHz taajuudella ja käyttää Learning Code -koodausta (esim. EV1527). Kiinteän koodin kaukosäätimet tai muut taajuudet eivät ole yhteensopivia.
Voinko käynnistää vesipumpun niin, että se sammuu automaattisesti?
Kyllä, käytä Delay-tilaa. Kun painat kaukosäädintä, pumppu käynnistyy ja sammuu automaattisesti valitsemasi ajan (5, 10, 15 tai 20 sekuntia) kuluttua. Varmista, ettei pumpun virrankulutus ylitä 30A.
Voiko tämän asentaa ulos?
Moduuli kestää lämpötiloja -20°C – +80°C, mutta se ei ole vesitiivis. Ulkokäyttöä varten moduuli tulee asentaa suojattuun koteloon (esim. IP65-luokitus).
