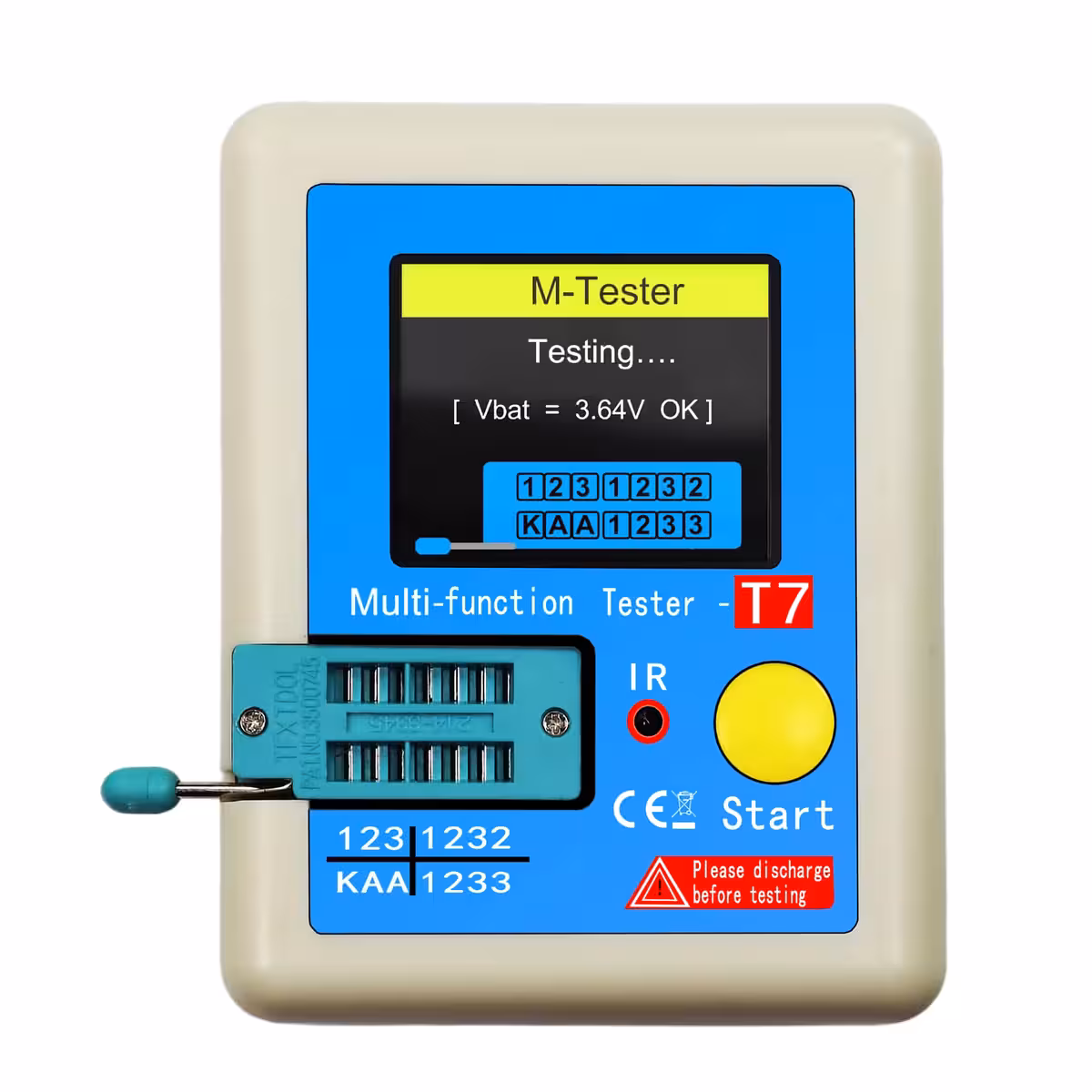

LCR-T7 ESR-mittari – Automaattinen komponenttitestaaja, joka tunnistaa osat sekunneissa
Onko työpöydälläsi tunnistamaton komponentti? Haluatko varmistaa nopeasti, onko elektrolyyttikondensaattori vielä käyttökelpoinen? LCR-T7 hoitaa työn puolestasi ilman monimutkaisia asetuksia: kytke komponentti, paina nappia ja katso tulokset selkeältä värilliseltä TFT-näytöltä.
Huomautus: ÄLÄ kytke laitteeseen jännitteellisiä kondensaattoreita. Varmista aina, että komponentit on purettu täysin ennen testausta laitevaurioiden välttämiseksi. Lataa akku, kun jännite laskee alle 3 voltin.

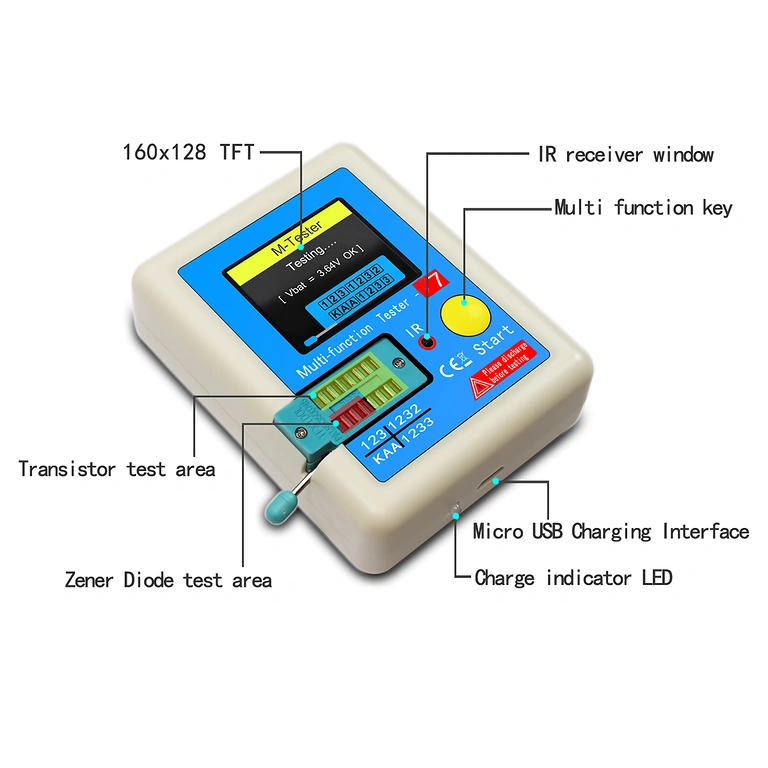

Miksi valita LCR-T7? (Keskeiset edut):
- Automaattinen tunnistus — kytke komponentti mihin tahansa kolmesta liittimestä, niin laite tunnistaa automaattisesti, onko kyseessä transistori, kondensaattori, vastus, diodi tai kela.
- Reaaliaikainen ESR-mittaus — näet suoraan elektrolyyttikondensaattorin sarjavastuksen (ESR), mikä kertoo komponentin kunnon ilman erillisiä lisälaitteita.
- Laaja komponenttituki — NPN/PNP, N- ja P-kanava MOSFET, IGBT, JFET, triac, Zener-diodit (jopa 30V), kondensaattorit (25pF–100mF) ja vastukset (0.01Ω–50MΩ).
- Selkeä 160×128 TFT-värinäyttö — näyttää komponentin symbolin ja kaikki olennaiset parametrit pelkän lukuarvon sijaan.

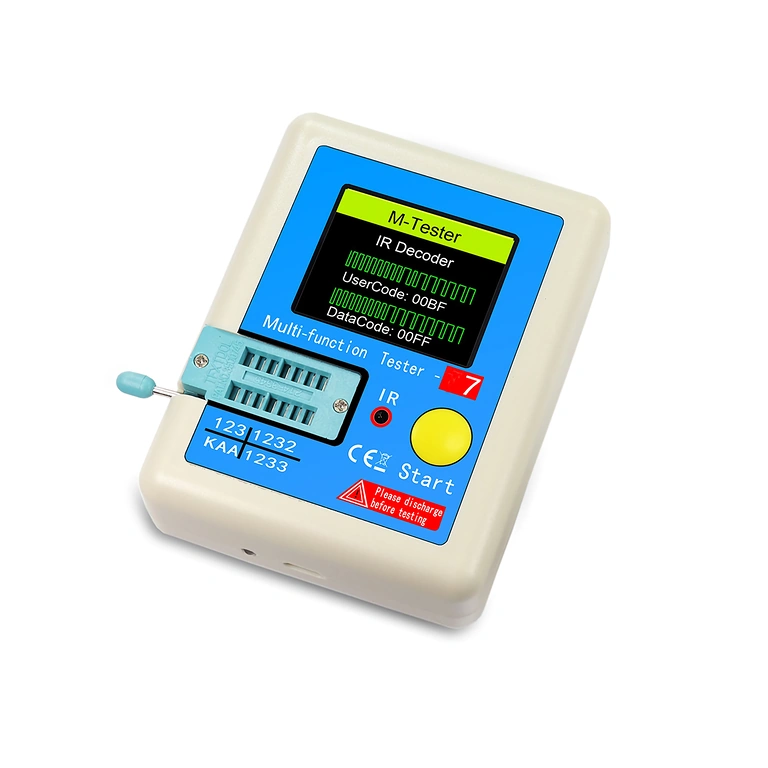

- IR-dekoodaus — analysoi televisioiden ja muiden kodinkoneiden kaukosäädinten infrapunasignaalit, mikä on erinomainen lisäominaisuus huoltotöihin.
- Ladattava akku (micro-USB) — ei tarvetta paristoille; lataa laite kätevästi 5V virtalähteestä tai tietokoneen USB-portista.
- Automaattinen kalibrointi — laite kalibroi itsensä jokaisella käynnistyskerralla, mikä takaa tarkat mittaustulokset ympäristöstä riippumatta.
- Automaattinen virrankatkaisu — säästää akkua sammuttamalla laitteen, kun se ei ole käytössä.
Suorituskyky ja tekniset tiedot
LCR-T7 suorittaa sisäisen itsekalibroinnin jokaisella käynnistyskerralla, joten manuaalisia säätöjä ei tarvita ja mittaustulokset ovat luotettavia. Kondensaattorien mittausalue kattaa kaiken 25pF keraamisista kondensaattoreista aina 100mF suuriin elektrolyyttikondensaattoreihin asti, näyttäen samanaikaisesti kapasitanssin ja ESR-arvon. Induktanssin mittaus onnistuu välillä 0.01mH – 20H, mikä riittää mainiosti suodatuskeloille ja pienille muuntajille. IR-dekoodaus tekee LCR-T7-mittarista monipuolisen työkalun jokaisen elektroniikkaharrastajan ja ammattilaisen työpöydälle.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Malli | LCR-T7 |
| Näyttö | Värillinen TFT 160 × 128 pikseliä |
| Virtalähde | Ladattava Li-Ion-akku (micro-USB, 5V) |
| Kondensaattorin mittaus | 25pF – 100mF |
| ESR-mittaus | Kyllä (näytetään kapasitanssin yhteydessä) |
| Vastuksen mittaus | 0.01Ω – 50MΩ |
| Induktanssin mittaus | 0.01mH – 20H |
| Zener-diodit | Läpilyöntijännite jopa 30V |
| Tunnistettavat komponentit | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diodi, Zener-diodi, kondensaattori, vastus, kela |
| IR-toiminto | Infrapunakaukosäädinten signaalien dekoodaus |
| Automaattinen kalibrointi | Kyllä, jokaisella käynnistyskerralla |
| Automaattinen virrankatkaisu | Kyllä |

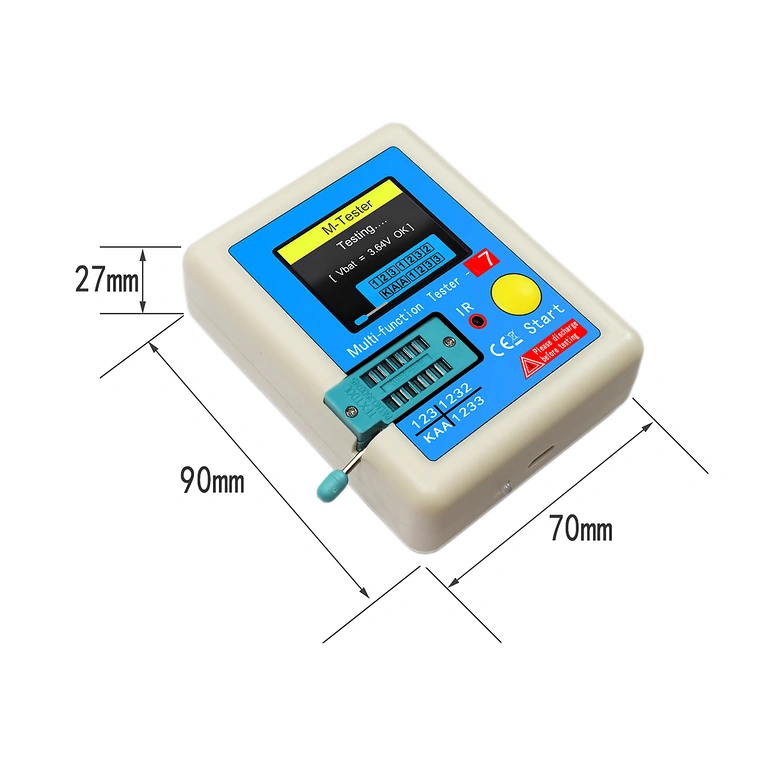

| Mitat | 90 × 70 × 27 mm |
| Paino | 84 g |

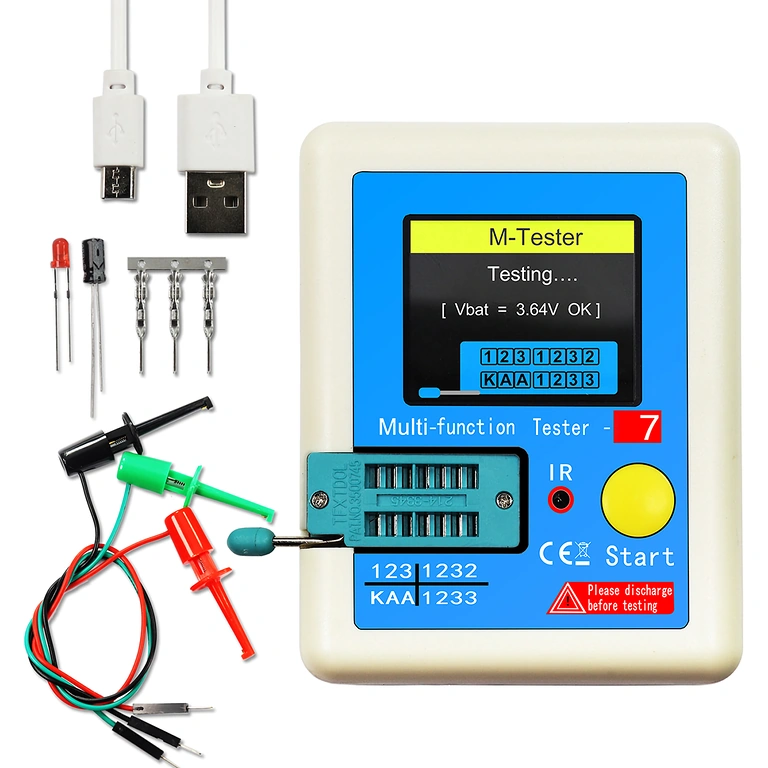

Pakkauksen sisältö
- 1 × LCR-T7 komponenttitestaaja
- 1 × Testikomponenttisarja
- 1 × Micro-USB-latauskaapeli
- 3 × Testiliittimet
Usein kysytyt kysymykset
Voiko LCR-T7 mitata elektrolyyttikondensaattorien ESR-arvon?
Kyllä. Laite näyttää ESR-arvon samanaikaisesti kapasitanssin kanssa, mikä on välttämätöntä, kun haluat tietää, onko virtalähteen tai emolevyn kondensaattori vielä toimintakuntoinen vai vaihdon tarpeessa.
Pitääkö komponentti irrottaa piirilevyltä ennen testausta?
Kyllä, komponentit suositellaan irrotettavaksi piiristä ennen mittausta. Rinnakkain kytketyt muut komponentit voivat vaikuttaa mittaustulokseen ja antaa virheellisiä lukemia.
Minkä tyyppisiä transistoreita laite tunnistaa?

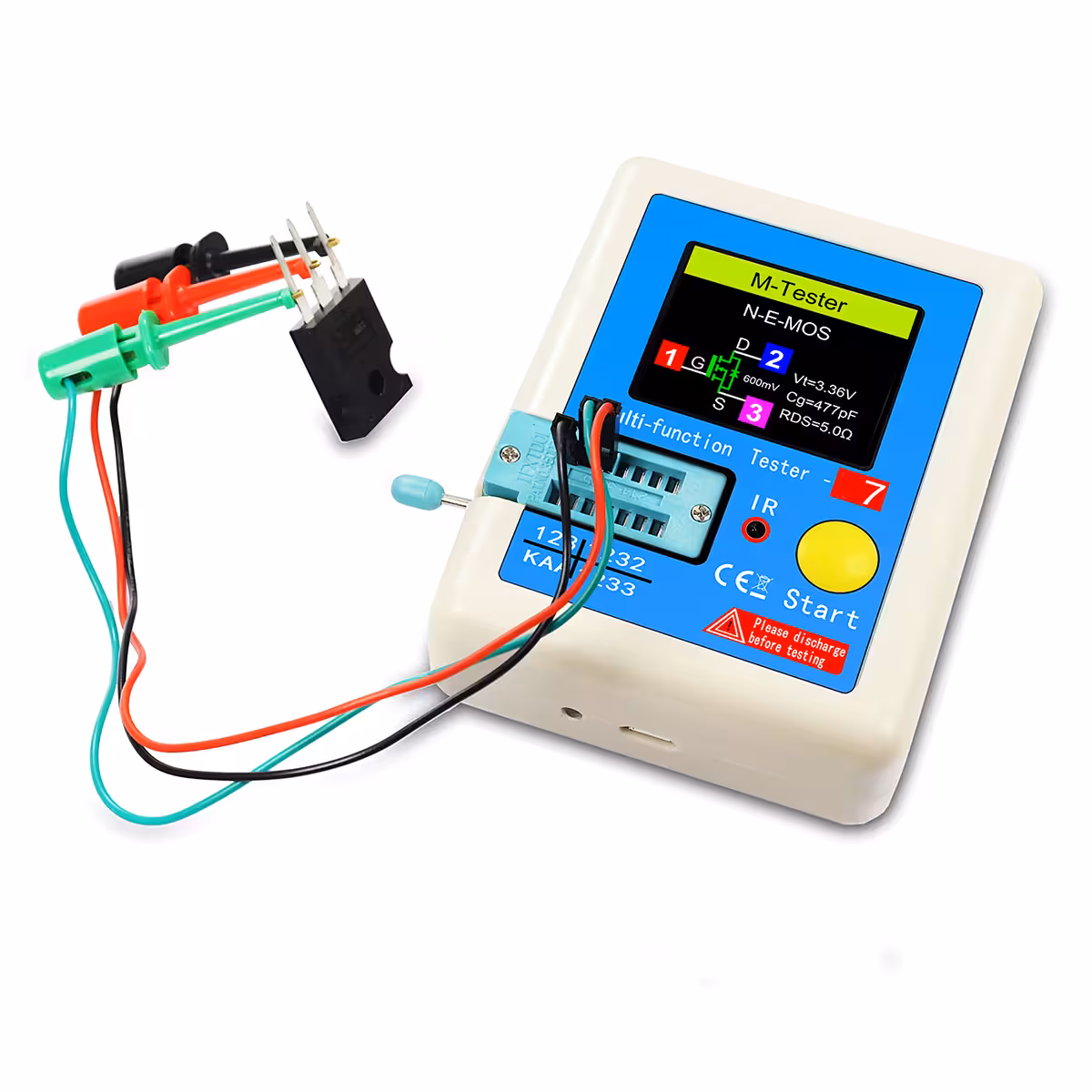

Laite tunnistaa automaattisesti NPN- ja PNP-bipolaaritransistorit, N- ja P-kanava MOSFETit, IGBT-komponentit, JFETit ja triacit. Se näyttää myös pinnijärjestyksen (kanta, kollektori, emitteri tai gate, drain, source) sekä tärkeimmät parametrit.
Toimiiko IR-toiminto kaikkien kaukosäädinten kanssa?
Toiminto tukee yleisimpiä TV- ja kodinkoneiden kaukosäädinten IR-protokollia. Yhteensopivuus voi vaihdella valmistajakohtaisten tai harvinaisempien protokollien kohdalla.
