Digitaalinen kierroslukumittari NPN Hall-anturilla – tarkkaa seurantaa traktoriin, puimuriin tai sorviin

Moottorin käyntinopeuden arvioiminen korvakuulolta johtaa usein epätarkkoihin säätöihin, mikä lisää polttoaineenkulutusta ja koneen kulumista. Tämä digitaalinen LED-kierroslukumittari NPN Hall-anturilla näyttää akselin pyörimisnopeuden reaaliajassa. Alle 5000 RPM nopeuksissa mittaustarkkuus on erinomainen ±2 RPM.

Huomautus: Pakkaus sisältää kaiken tarvittavan: kierroslukumittarin, NPN Hall-anturin sekä 10×2 mm magneetin. Erillisiä lisäosia ei tarvita.

Miksi valita tämä malli? (Tärkeimmät edut):

Kirkas sininen LED-näyttö — 0,56 tuuman numerot ovat selkeästi luettavissa myös kirkkaassa auringonvalossa, traktorin ohjaamossa tai kirkkaasti valaistussa työpajassa.
Päivitys yli 3 kertaa sekunnissa — näet todellisen kierrosluvun viiveettä, mikä on kriittistä kaasua säädettäessä tai moottorin kuormitusta seurattaessa.
Toimii 12V ja 24V jännitteellä — sama laite sopii niin pienempiin 12V traktoreihin kuin raskaampiin 24V työkoneisiin ilman erillisiä jännitteenalentimia.
Tarkkuus ±2 RPM (alle 5000 RPM) — esimerkiksi 540 RPM ulosottoakselin (PTO) nopeudella virhemarginaali on vain 2 kierrosta minuutissa, mikä riittää vaativaankin mekaaniseen säätöön.
Kosketukseton Hall-anturi — magneetti kiinnitetään akseliin ja anturi asennetaan 1–10 mm etäisyydelle. Ei kitkaa, ei kulumista.
Standardi asennusaukko 76×39 mm — helppo asentaa useimpiin kojelautoihin ilman suuria muutostöitä.

Tekniset tiedot ja suorituskyky

Kierroslukumittarin sydämenä toimii digitaalinen LED-moduuli, jonka 100 Hz vasteaika mahdollistaa nopeidenkin kierroslukumuutosten tarkan seurannan. 5–9999 RPM mittausalue tekee laitteesta monikäyttöisen niin hitaasti pyöriville ulosottoakseleille kuin nopeille sähkömoottoreillekin.

NPN Hall-anturi tunnistaa akseliin kiinnitetyn magneetin ilman fyysistä kontaktia 1–10 mm etäisyydeltä. Mukana tuleva 1 metrin kaapeli helpottaa asennusta, ja –10°C … +60°C käyttölämpötila takaa luotettavuuden niin talvipakkasilla kuin kuumissa työpajaolosuhteissakin.

Ominaisuus	Tekniset tiedot
Näyttö	Sininen LED, 0,56 tuumaa
Käyttöjännite	DC 8V – 24V (12V/24V yhteensopiva)
Mittausalue	5 – 9999 RPM
Tarkkuus	±2 RPM (5000 RPM)
Päivitysnopeus	>3 kertaa / sekunti
Vasteaika	100 Hz

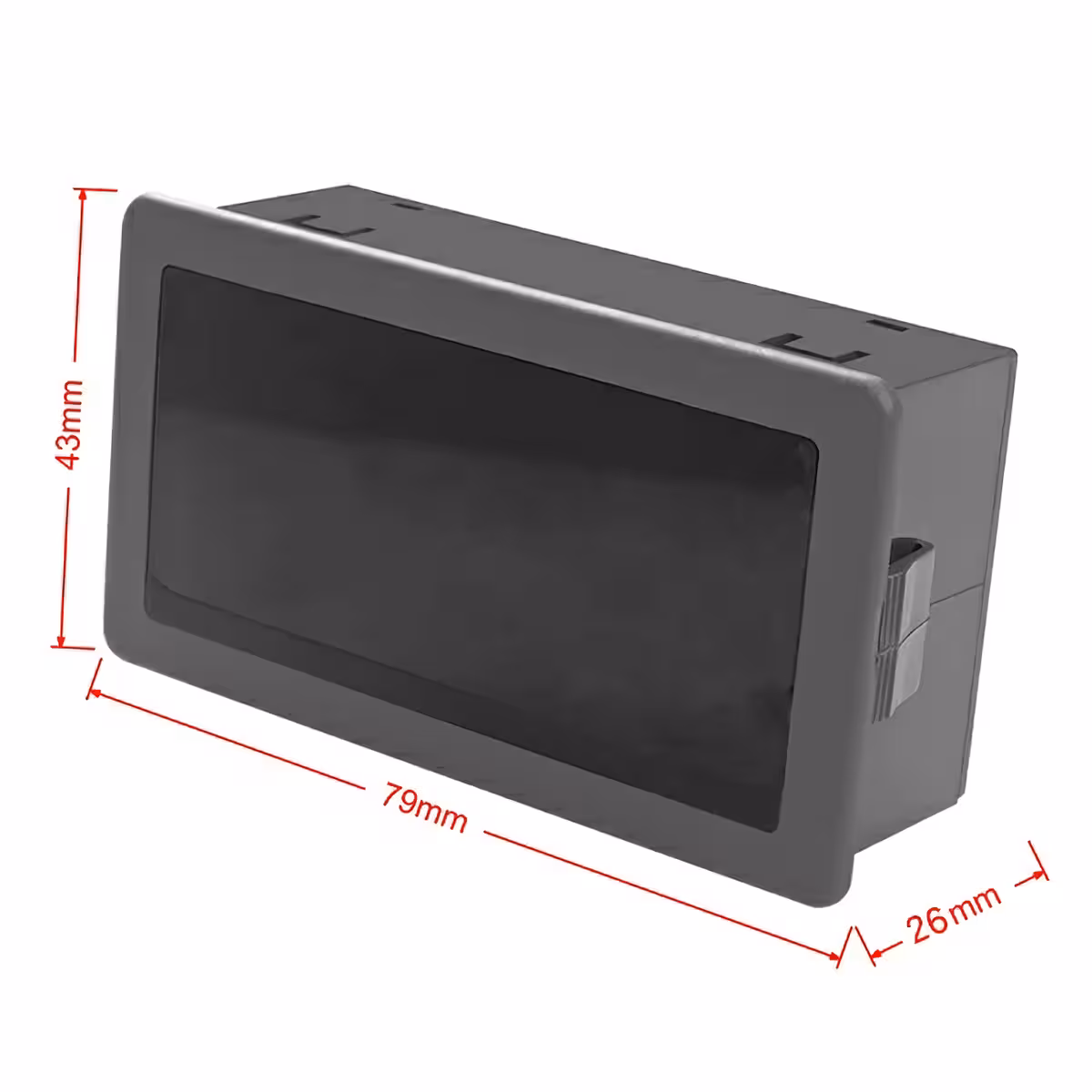

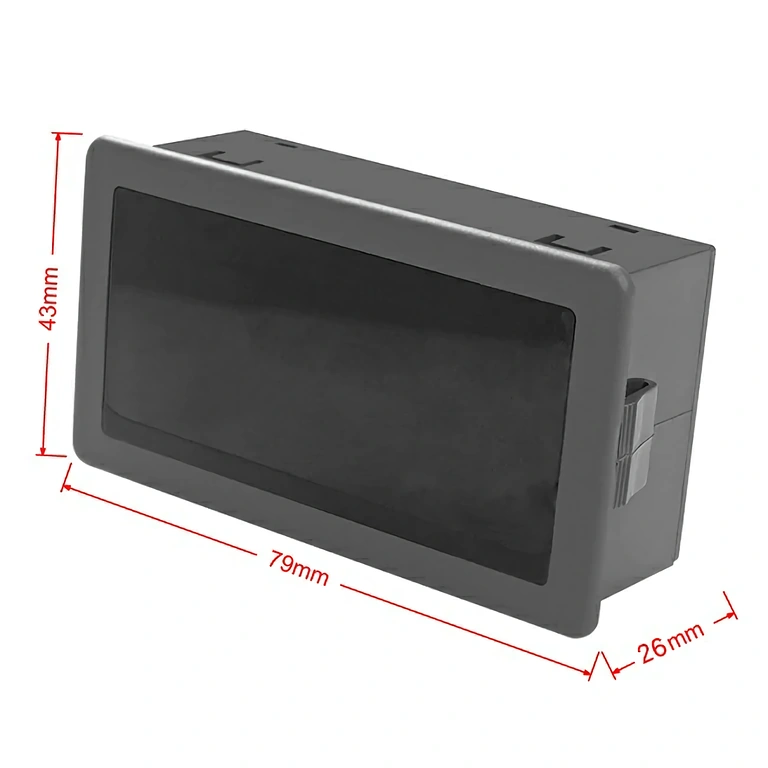

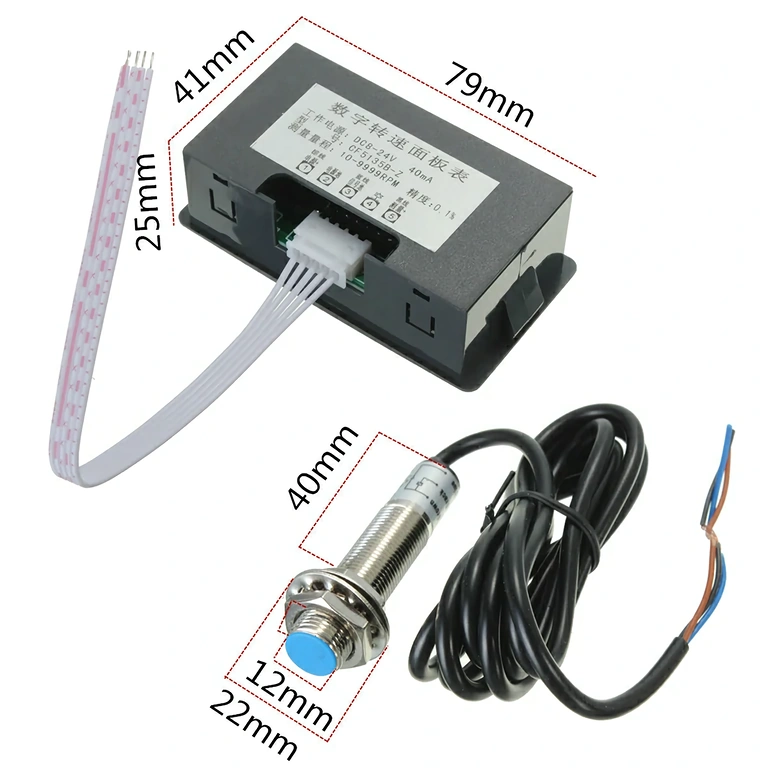

Laitteen mitat	79 × 42 × 25 mm
Asennusaukko	76 × 39 mm
Anturityyppi	NPN Hall-anturi
Tunnistusetäisyys	1 mm – 10 mm
Anturin lähtövirta	20 mA
Käyttölämpötila	–10°C … +60°C
Anturin mitat	60 × 10 mm, kaapeli 1 m
Magneetti	10 × 2 mm

Asennusohjeet

Kiinnitä magneetti (10×2 mm) pyörivään akseliin (esim. PTO-akseli, moottorin akseli tai vauhtipyörä) epoksiliimalla tai mekaanisella kiinnikkeellä.
Asenna NPN Hall-anturi kiinteään kohtaan 1–10 mm etäisyydelle magneetista. Optimaalinen etäisyys on 3–5 mm.

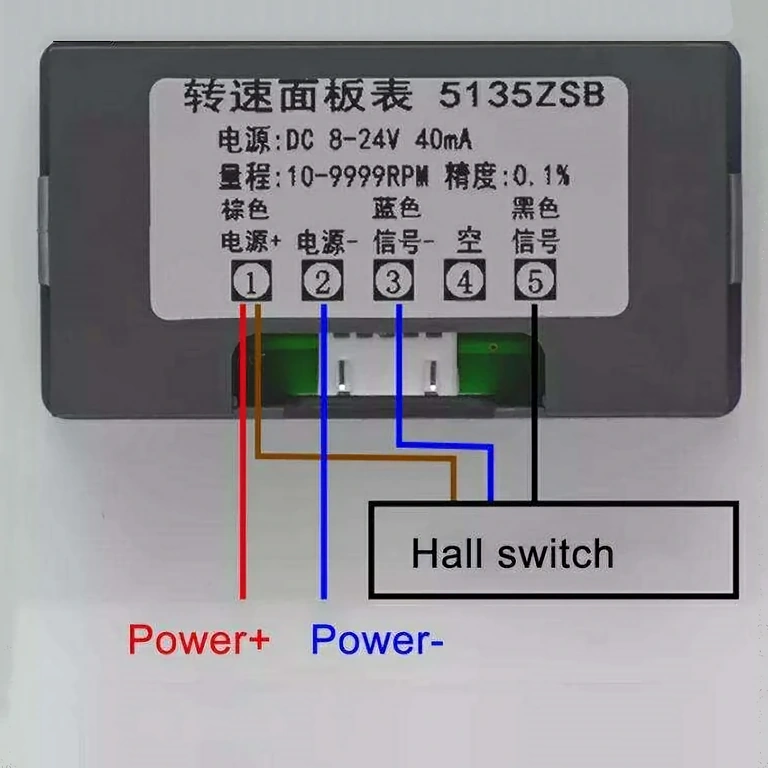

Kytke mittari: punainen johto (+) DC 8V–24V, musta johto maahan (–), keltainen signaalijohto anturin lähtöön.
Kytke anturi: ruskea johto (+) käyttöjännite, sininen johto maahan (–), musta johto mittarin signaalituloon.
Käynnistä järjestelmä — LED-näyttö aktivoituu heti, kun magneetti ohittaa anturin.
Kalibrointi (tarvittaessa): jos akselissa on useita magneetteja, varmista impulssiasetusten vastaavan mekaanista kokoonpanoasi.

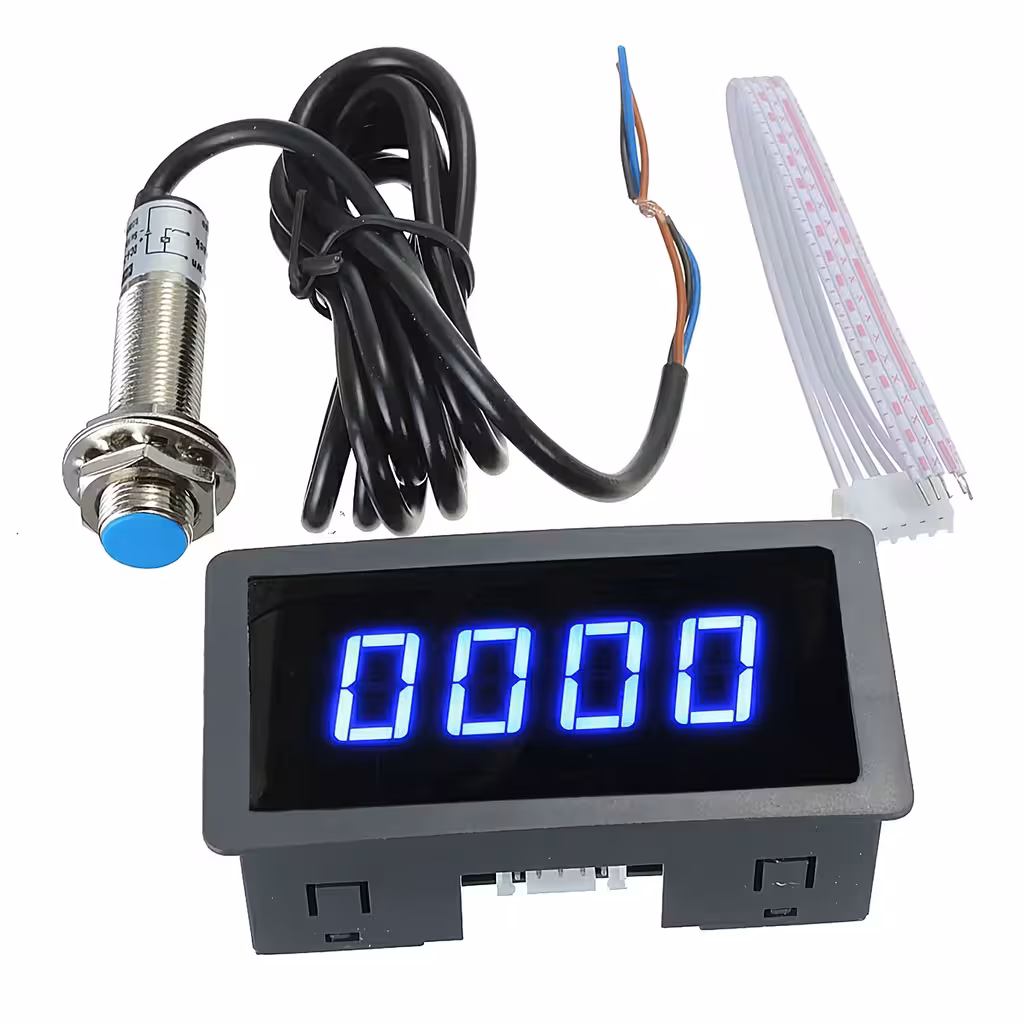

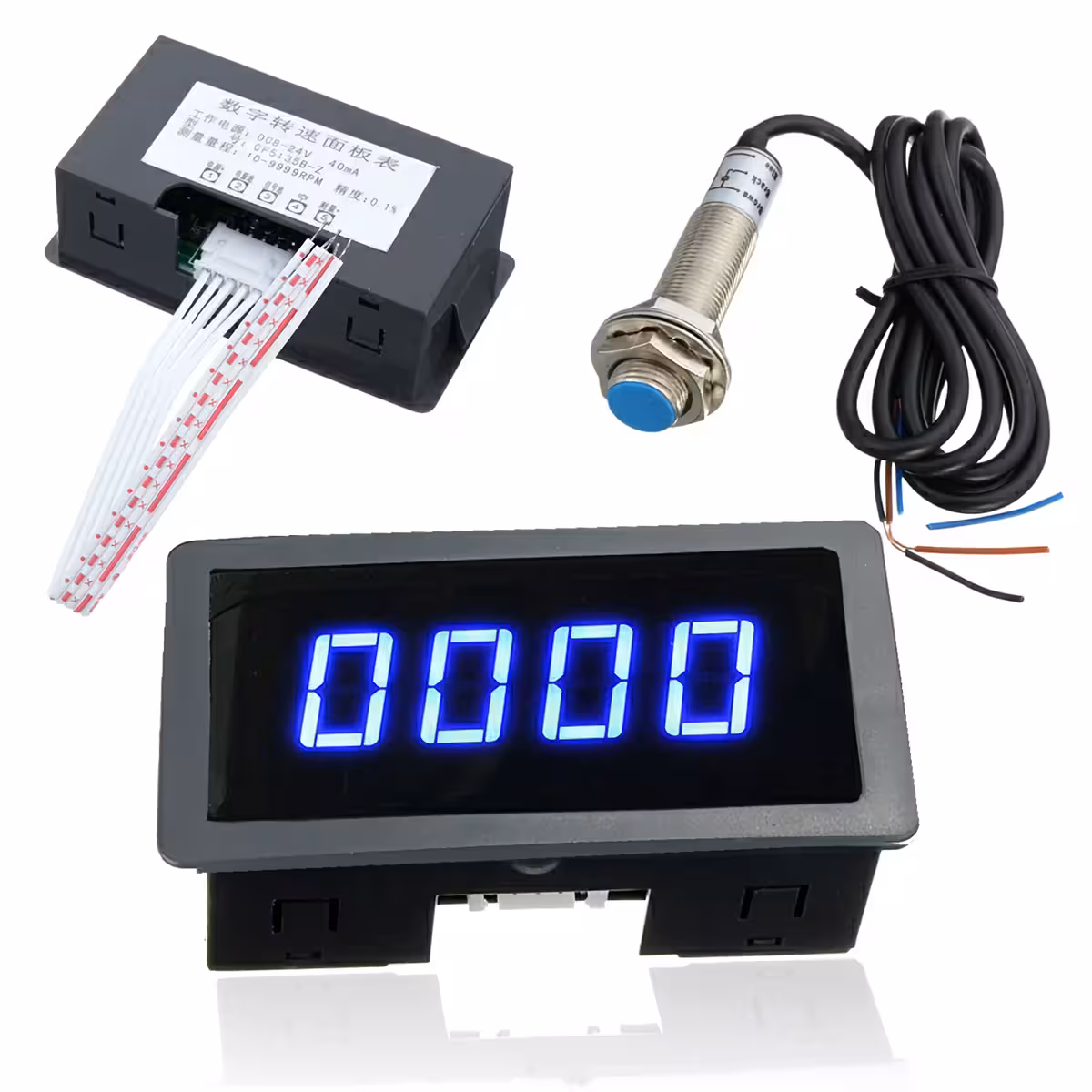

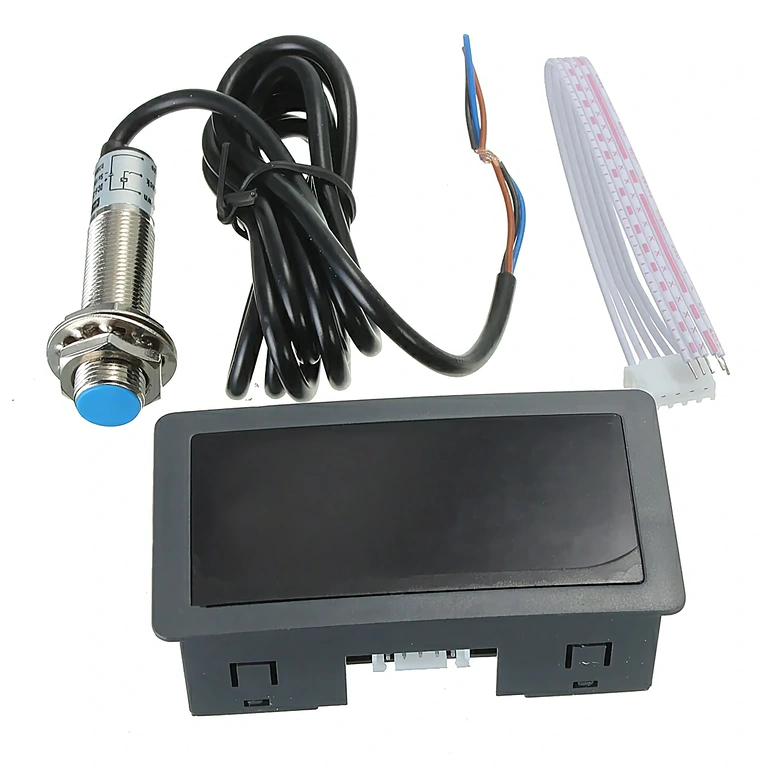

Pakkauksen sisältö

1 x Digitaalinen LED-kierroslukumittari (79×42×25 mm)
1 x NPN Hall-anturi (60×10 mm, 1 m kaapeli)
1 x Magneetti (10×2 mm)

Usein kysytyt kysymykset

Toimiiko laite 24V järjestelmissä?

Kyllä. Mittari tukee 8V–24V DC-jännitettä, joten se toimii suoraan sekä 12V että 24V koneissa.

Tarvitseeko minun ostaa anturi tai magneetti erikseen?

Ei tarvitse. Pakkaus sisältää kaiken tarvittavan asennukseen.

Kuinka tarkka mittari on 540 RPM nopeudella?

Tarkkuus on ±2 RPM alle 5000 RPM nopeuksilla, mikä on erittäin tarkka ulosottoakselin (PTO) seurantaan.

Sopiiko tämä muihinkin kuin maatalouskoneisiin?

Kyllä, laite soveltuu mihin tahansa pyörivään akseliin, kuten sorveihin, jyrsimiin, sähkömoottoreihin, kompressoreihin, generaattoreihin tai venemoottoreihin.
