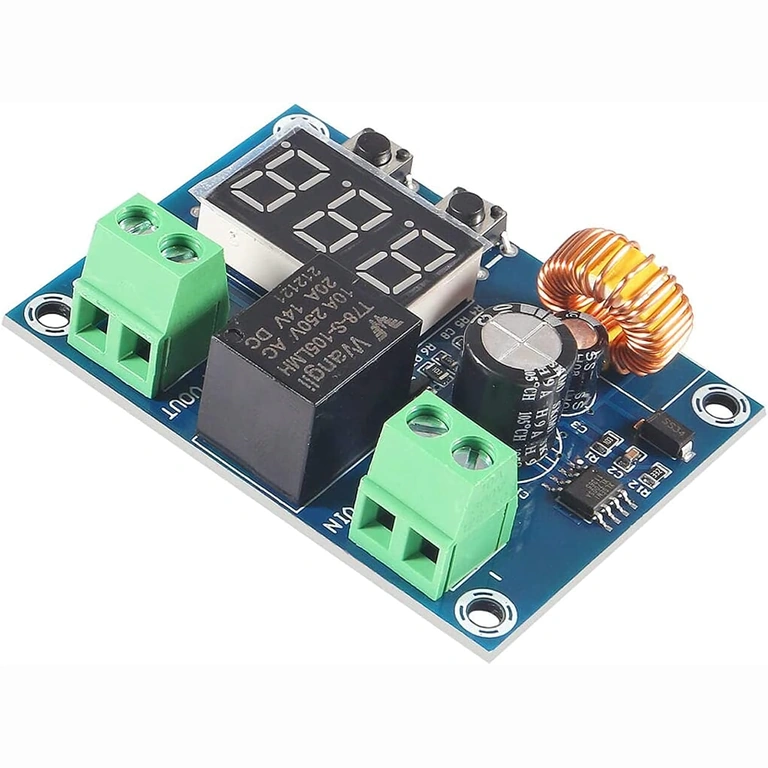

Alijännitesuoja 12V–36V akuille — automaattinen virrankatkaisu ja uudelleenkytkentä
Syväpurkautunut akku menettää pysyvästi osan kapasiteetistaan. Tämä on yleinen ongelma matkailuautoissa, veneissä, aurinkosähköjärjestelmissä ja pitkään seisovissa ajoneuvoissa, ja usein huomaat tilanteen vasta, kun on liian myöhäistä. Tämä alijännitesuoja estää vauriot katkaisemalla virransyötön automaattisesti, kun akun jännite laskee asetettuun raja-arvoon, ja kytkee virran takaisin, kun jännite on palautunut.
Huom: Laite ei muunna jännitettä — lähtöjännite on sama kuin sisääntulojännite. Maksimivirrankesto on 10A.
Miksi valita tämä malli? (Tärkeimmät edut):
- Täysin automaattinen toiminta — Auto Power-Off ja Auto Reconnect -toiminnot huolehtivat akusta ilman jatkuvaa valvontaa; täydellinen etäkohteisiin.
- Tarkka 0.1V säätö — voit asettaa katkaisujännitteen juuri oikeaksi, esimerkiksi 11.5V tai 22.8V. Erityisen tärkeää LiFePO4- ja Li-Ion-akuille, joilla on kapea käyttöjännitealue.
- Yhteensopiva 12V, 24V ja 36V DC -järjestelmien kanssa — sama moduuli toimii niin ajoneuvoissa, aurinkopaneelijärjestelmissä kuin litiumakuissakin ilman laitteistomuutoksia.
- Säädettävä hystereesi — estää releen turhan naksumisen ja kulumisen; voit määrittää itse, kuinka paljon jännitteen on noustava ennen uudelleenkytkentää.
- Pieni virrankulutus — laitteen oma kulutus on alle 1.5W, joten se ei tyhjennä akkua itse.
Tekniset tiedot ja toimintaperiaate
Alijännitesuoja hyödyntää tehokasta relettä, jota ohjaa tarkka mikrokontrolleri. Se mittaa jatkuvasti VIN-liittimeen kytketyn akun jännitettä. Kun jännite laskee alle asetetun katkaisurajan (0.1V tarkkuudella), rele avaa virtapiirin ja VOUT-liittimeen kytketty laite sammuu. Automaattinen uudelleenkytkentä tapahtuu, kun jännite ylittää katkaisurajan ja asetetun hystereesin summan. 10A maksimivirta riittää useimmille DC-laitteille, kuten LED-valoille, lataussäätimille ja pienille DC-moottoreille.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Tulojännite | 12V – 36V DC |
| Lähtöjännite | Sama kuin tulojännite |

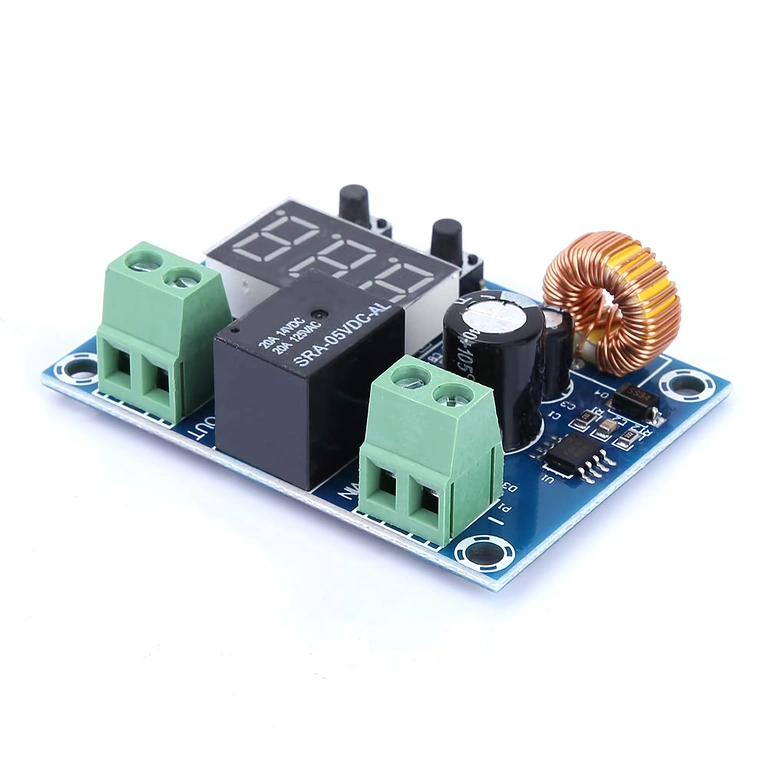

| Maksimivirta | 10A |
| Jännitteen säädön tarkkuus | 0.1V |
| Oma virrankulutus | Max. 1.5W |

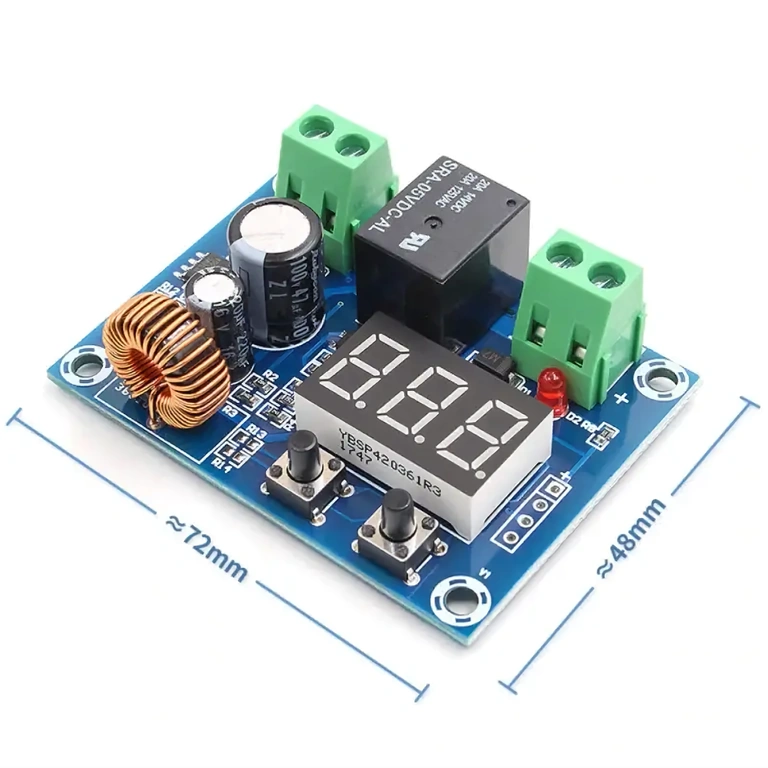

| Mitat | 57 × 42 × 19 mm |
| Paino | 28g |
| Järjestelmäyhteensopivuus | 12V, 24V, 36V DC |
| Käyttökohteet | Ajoneuvot, aurinkopaneelit, akut, DC-järjestelmät |

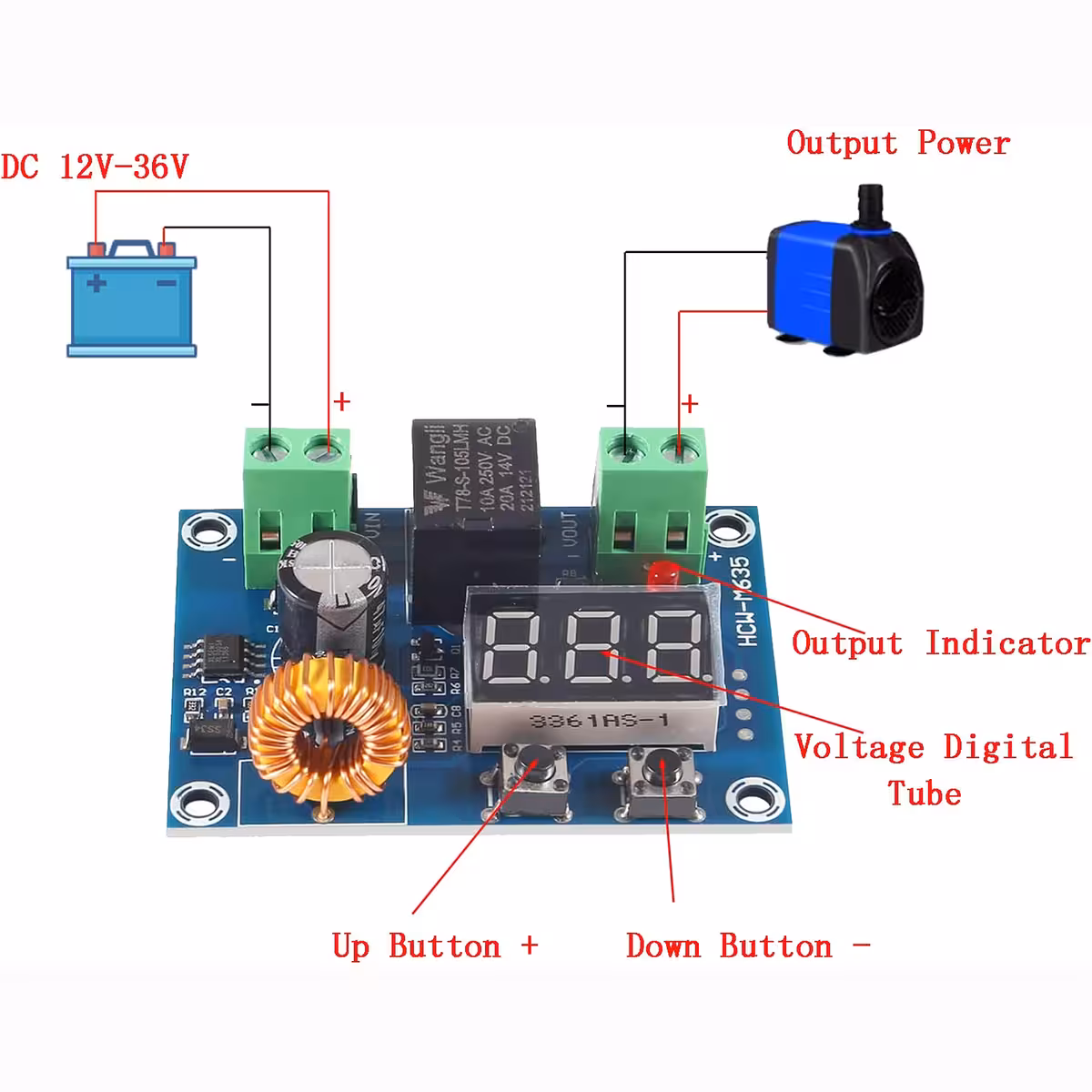

Käyttöönotto ja ohjelmointi
- Kytke akun plus- ja miinusnavat moduulin VIN-liittimiin (huomioi napaisuus).
- Kytke kuorma (esim. valaisin tai säädin) VOUT-liittimiin.
- Paina ja pidä pohjassa vasenta painiketta asettaaksesi katkaisujännitteen — säädä arvoa lyhyillä painalluksilla (esim. 11.5V 12V akulle).
- Paina ja pidä pohjassa oikeaa painiketta asettaaksesi hystereesin (jännitteen nousu, joka vaaditaan uudelleenkytkentään, esim. 1V).
- Asetukset tallentuvat automaattisesti — rele katkaisee virran, kun raja alittuu, ja kytkee sen takaisin, kun jännite on jälleen riittävä.
Pakkauksen sisältö
- 1x Alijännitesuoja 12V–36V 10A
Usein kysytyt kysymykset
Sopiiko tämä LiFePO4- ja Li-Ion-akuille?
Kyllä, moduuli sopii kaikille 12V–36V akuille, mukaan lukien LiFePO4, Li-Ion, AGM ja perinteiset lyijyakut, koska katkaisuraja on säädettävissä 0.1V tarkkuudella.
Voiko tätä käyttää aurinkosähköjärjestelmissä?
Kyllä, se on erinomainen valinta off-grid-aurinkosähköjärjestelmiin suojaamaan akkua syväpurkaukselta silloin, kun aurinkoenergiaa ei ole riittävästi saatavilla.
Mitä tapahtuu, jos kuorma ylittää 10A?
10A maksimivirran ylittäminen voi vaurioittaa sisäistä relettä. Jos tarvitset suurempaa virrankestoa, käytä moduulin ohjaussignaalia ulkoisen tehoreleen ohjaamiseen.
Toimiiko moduuli 24V tai 36V jännitteellä ilman muutoksia?
Kyllä, moduuli tukee natiivisti 12V–36V jännitteitä. Laitteistomuutoksia ei tarvita, ainoastaan katkaisujännitteen uudelleenmääritys vastaamaan käytettävän akun nimellisjännitettä.
Tallentuvatko asetukset virtakatkon sattuessa?
Kyllä, asetetut jännitearvot ja hystereesi tallentuvat moduulin haihtumattomaan muistiin ja säilyvät myös sähkökatkon aikana.
