XL6009 DC-DC Boost -jännitteennostin – 5 kpl pakkaus, 4A virrankesto ja 94 % hyötysuhde vaativiin projekteihin

Tarvitsetko 12V jännitteen 5V virtalähteestä? Tai haluatko syöttää virtaa LED-nauhalle 3,7V akusta? XL6009 boost-muunnin on ratkaisu näihin tarpeisiin. Tässä 5 kappaleen sarjassa saat laadukkaat moduulit useisiin eri projekteihin kerralla – säästät aikaa ja vaivaa, kun komponentit ovat aina valmiina hyllyssä.

Huomautus: Ulostulojännitteen on aina oltava korkeampi kuin sisääntulojännitteen. Kyseessä on step-up (boost) -muunnin, ei step-down (buck) -muunnin.

Miksi valita tämä setti? (Tärkeimmät edut):

Edullinen 5 kpl monipakkaus — ihanteellinen useisiin projekteihin tai varastoon, jotta osat eivät lopu kesken.
4A ulostulovirta — 33 % enemmän tehoa kuin perinteisessä LM2577-mallissa (3A), riittää mainiosti DC-moottoreille, LED-nauhoille tai akkujen lataukseen.
Jopa 94 % hyötysuhde — minimaaliset energiahäviöt, moduuli pysyy viileänä myös keskisuurilla kuormilla.
400 kHz kytkentätaajuus — lähes 8 kertaa korkeampi kuin LM2577-mallissa (~52 kHz), mikä tarkoittaa pienempää rippeliä (~50 mV) ja kompaktimpia komponentteja.
Tarkka ±0,5 % säätö — ulostulojännite pysyy vakaana, vaikka kuormitus vaihtelisi äkillisesti.
Vain 18 mA tyhjäkäyntivirta — toimii energiatehokkaasti myös akkukäyttöisissä sovelluksissa ilman turhaa virrankulutusta.
Laaja käyttölämpötila -40°C ~ +85°C — kestää vaativia olosuhteita, ulkokäyttöä tai suljettuja koteloita ilman aktiivista tuuletusta.

Yksityiskohdat ja suorituskyky

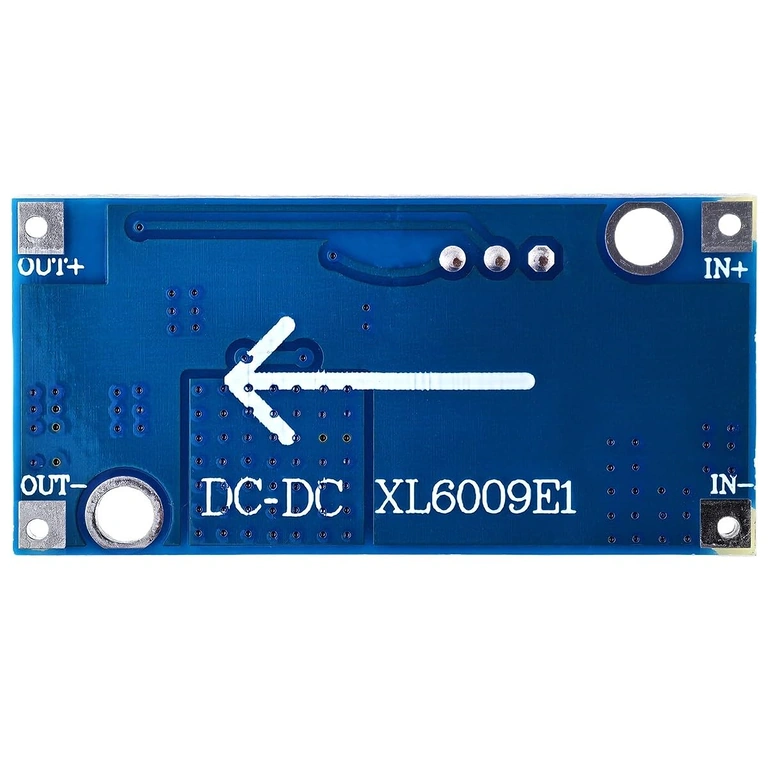

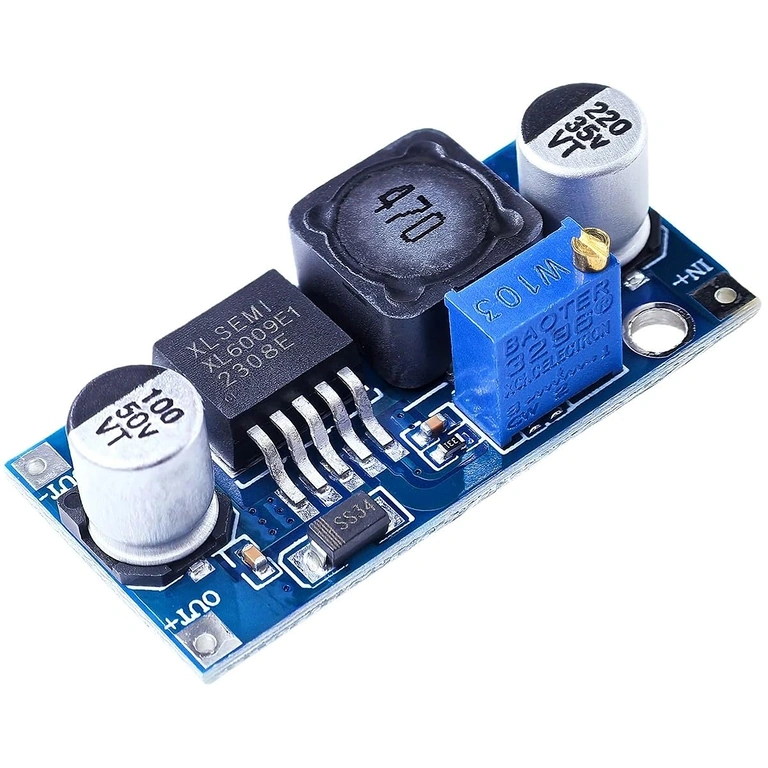

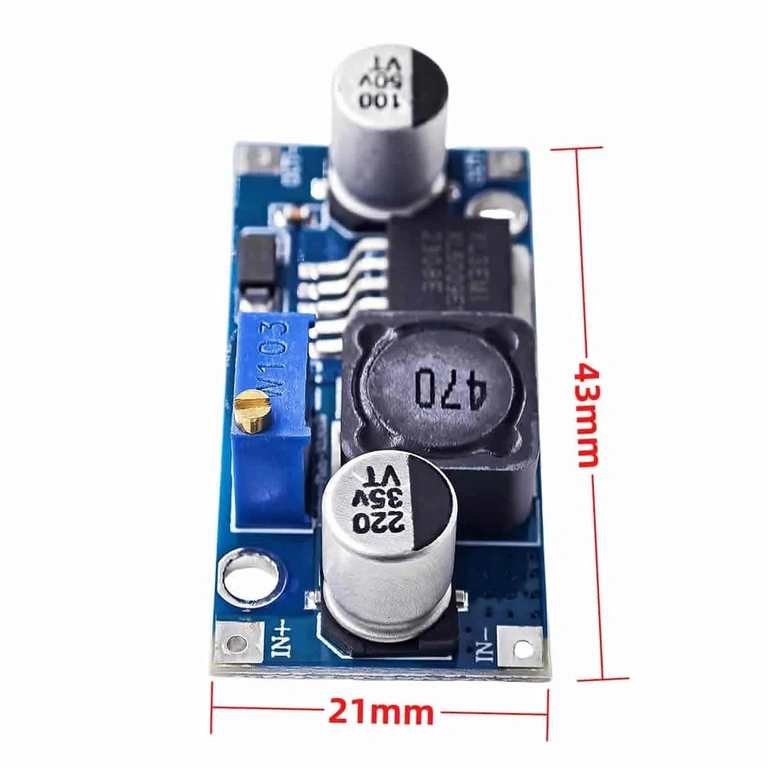

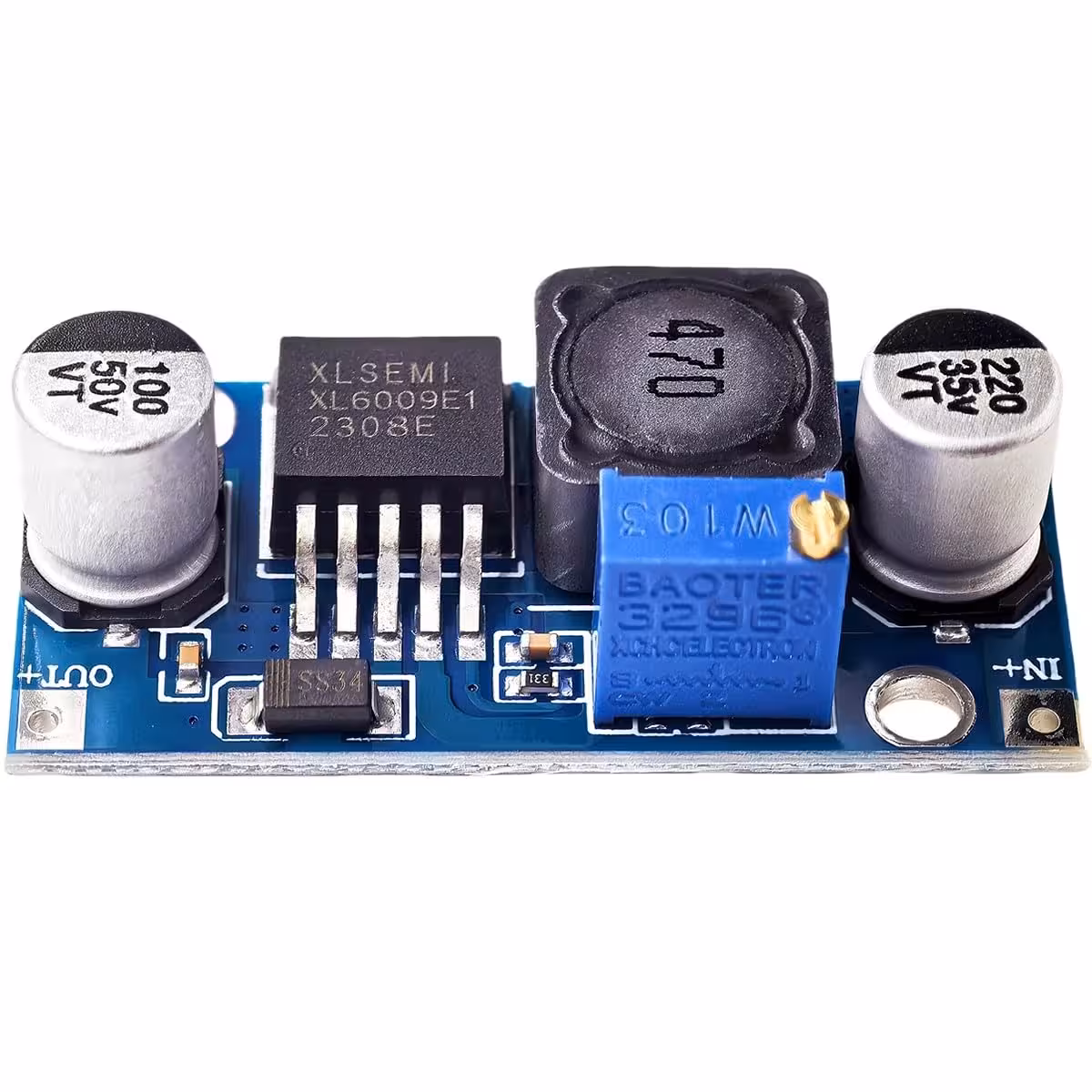

Moduulin sydämenä toimii XL6009-piiri, joka operoi 400 kHz taajuudella. Tämä korkea taajuus pitää ulostulon rippelin noin 50 mV tasolla normaaleissa käyttöolosuhteissa, mikä takaa puhtaamman jännitteen ilman erillistä suodatusta. Jännitteen säätö tapahtuu moduulissa olevalla monikierrospotentiometrillä – säädä jännite tarkasti yleismittaria apuna käyttäen. Ulostulossa oleva 0,1 µF kondensaattori vaimentaa korkeataajuista kohinaa ennen virran syöttämistä kuormalle.

Parametri	Arvo / Yksityiskohta
Määrä pakkauksessa	5 kpl
Sisääntulojännite	3V – 32V (suositus 5V – 32V)
Ulostulojännite	5V – 35V (säädettävä)
Maksimi ulostulovirta	4A
Hyötysuhde	jopa 94 %
Kytkentätaajuus	400 kHz
Jännitteen säätötarkkuus	±0,5 %
Kuormituksen säätö	±0,5 %
Ulostulon rippeli	≈50 mV (riippuu kuormasta)
Tyhjäkäyntivirta	18 mA (5V sisääntulo, 8V ulostulo)
Kohinan suodatus	Integroitu 0,1 µF kondensaattori
Käyttölämpötila	-40°C ~ +85°C
Muunnintyyppi	DC-DC Step-Up (Boost)

Käyttöohjeet

Kytke DC-virtalähde moduulin sisääntuloliitäntöihin (IN+ ja IN-).
Ennen kuorman kytkemistä, käännä monikierrospotentiometriä vastapäivään, jotta jännite on minimissään.
Kytke yleismittari ulostuloliitäntöihin (OUT+ ja OUT-) jännitteen seuraamiseksi reaaliajassa.
Käännä potentiometriä hitaasti myötäpäivään, kunnes yleismittari näyttää halutun ulostulojännitteen.
Kytke kuorma ja tarkista jännitteen vakaus. Säädä tarvittaessa.
Varmista, että ulostulojännite on vähintään 1V korkeampi kuin sisääntulojännite oikean toiminnan varmistamiseksi.
Kun käytät lähellä 4A virtaa, käytä pientä jäähdytyssiiliä piirin päällä tai varmista riittävä ilmankierto.

Pakkauksen sisältö

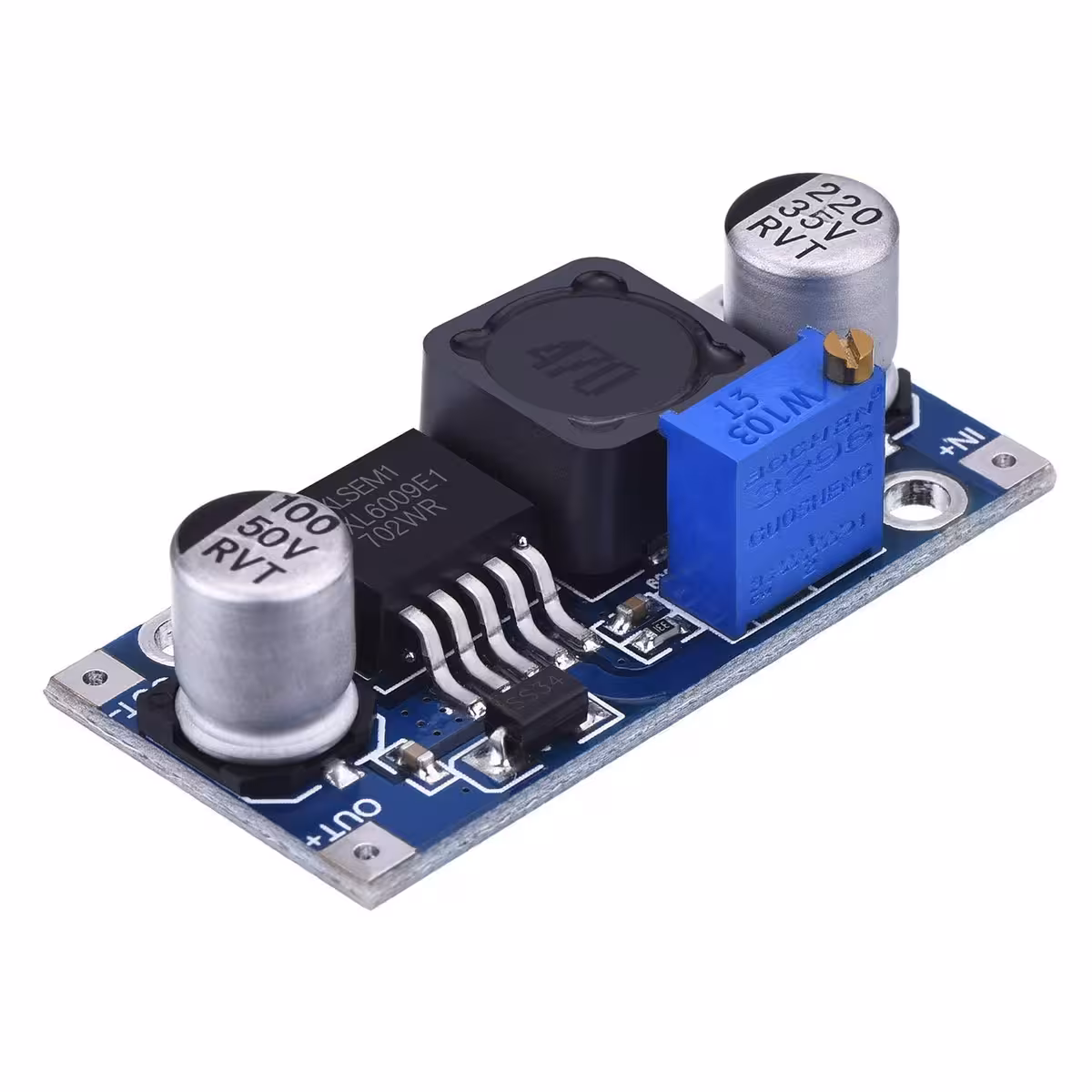

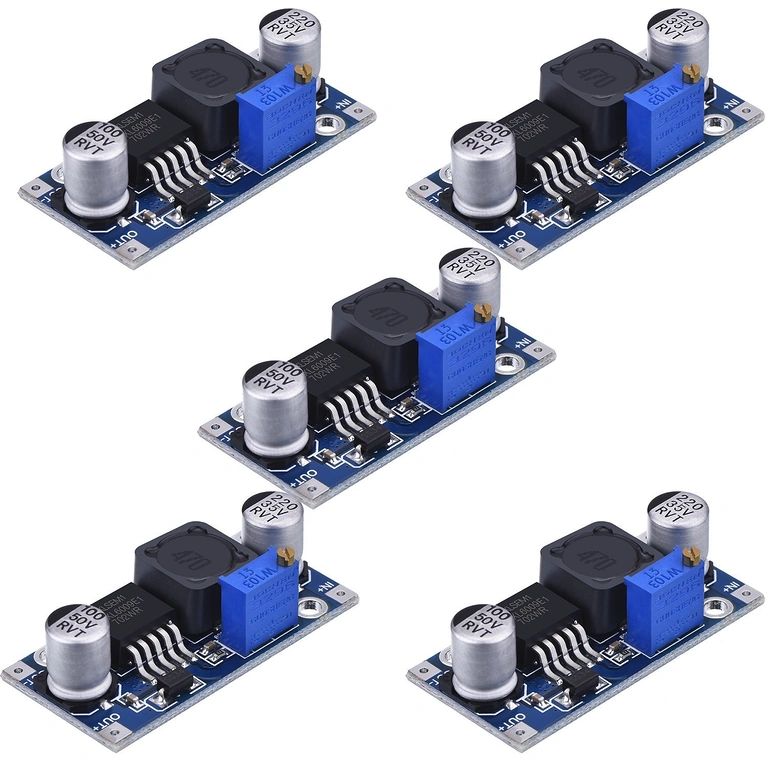

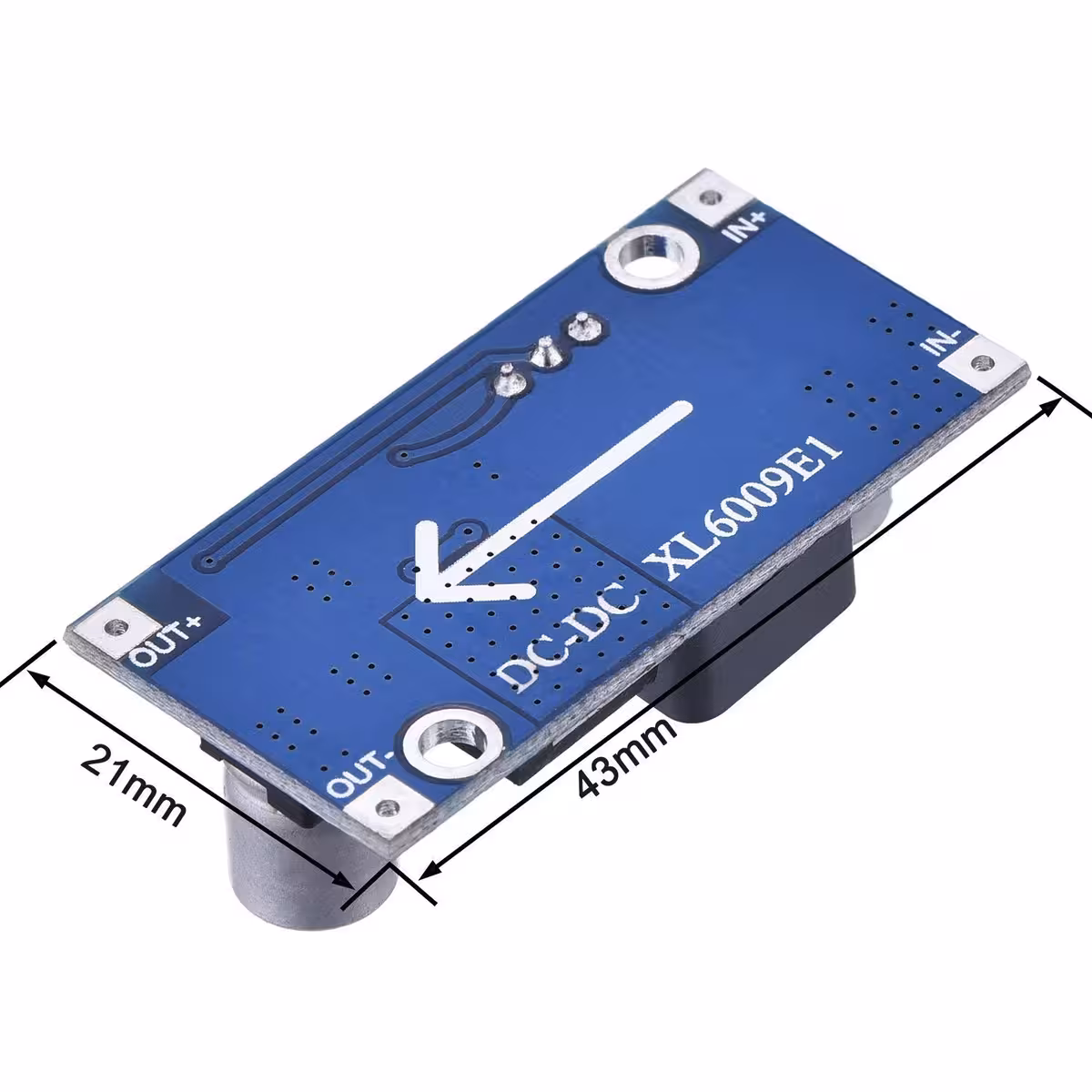

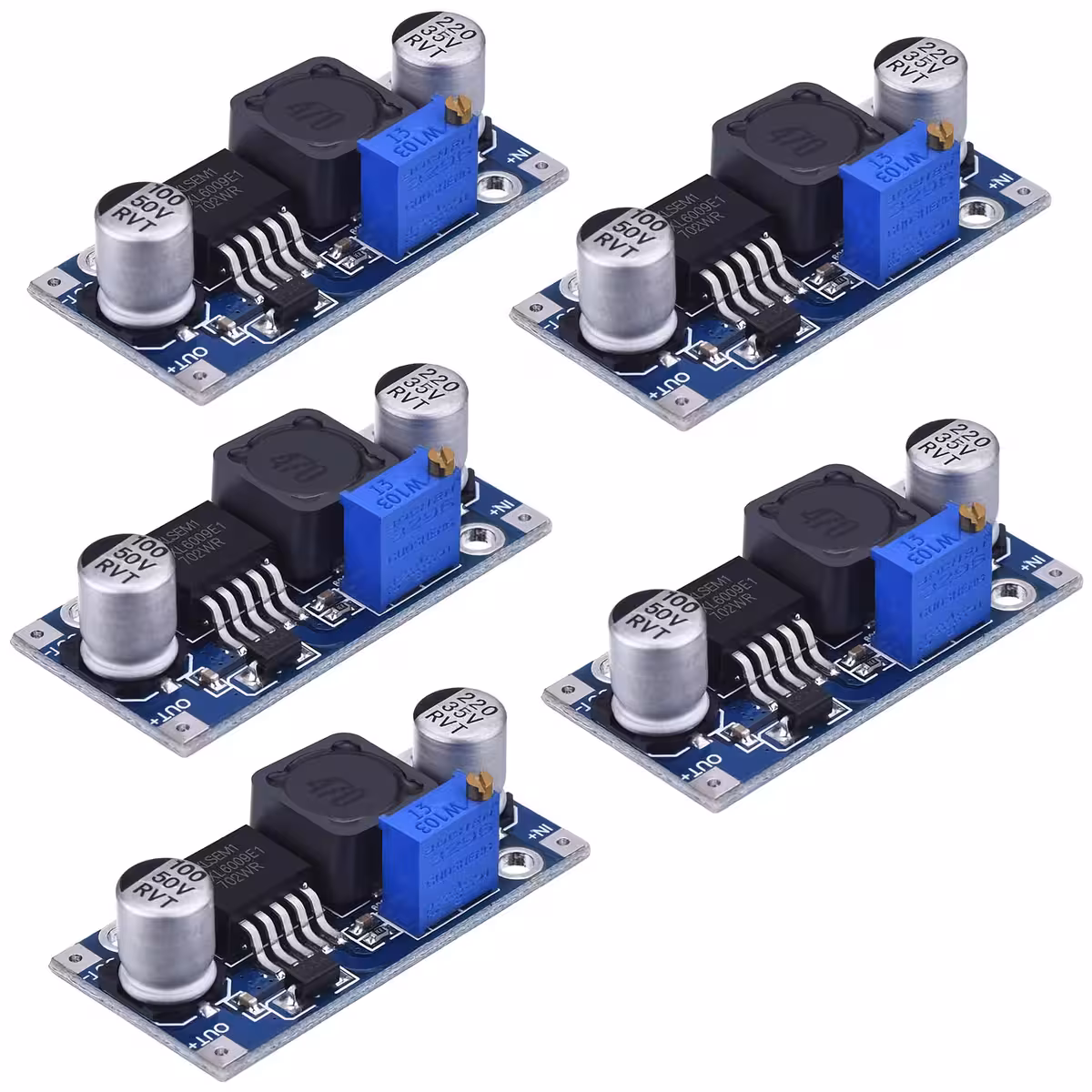

5 x XL6009 DC-DC Boost -muunninmoduuli säädettävällä monikierrospotentiometrillä

Usein kysytyt kysymykset

Voiko XL6009-moduulia käyttää jännitteen alentamiseen (step-down)?

Ei. XL6009 on puhtaasti boost-muunnin (step-up) – ulostulojännitteen on aina oltava korkeampi kuin sisääntulojännitteen. Jännitteen alentamiseen tarvitset erillisen buck-muuntimen (step-down).

Mikä on ero LM2577-moduuliin?

XL6009 tarjoaa 4A virran (LM2577:n 3A sijaan), toimii 400 kHz taajuudella (LM2577:n ~52 kHz sijaan) ja tuottaa huomattavasti pienemmän rippelin. Lopputuloksena on enemmän tehoa, puhtaampi jännite ja parempi hyötysuhde samassa koossa.

Voinko syöttää tällä LED-nauhaa tai DC-moottoria?

Kyllä. Se toimii erinomaisesti LED-nauhoille, pienille DC-moottoreille, Li-Ion-akkujen lataukseen ja kehitysalustoille (Arduino, ESP32, Raspberry Pi jne.), kunhan kokonaisteho ei ylitä 4A ulostulovirtaa.

Tarvitaanko erillistä jäähdytystä?

Alle 2A kuormilla moduuli toimii ilman jäähdytystä. Jos työskentelet lähellä 4A rajaa, asenna pieni jäähdytyssiili piirin päälle tai varmista hyvä ilmanvaihto.

Pysyykö ulostulojännite vakaana kuorman vaihdellessa?

Kyllä. ±0,5 % kuormituksen säätö tarkoittaa, että ulostulojännite ei heilahtele merkittävästi, vaikka virrankulutus muuttuisi äkillisesti – tämä on tärkeää herkille piireille ja mikrokontrollereille.
