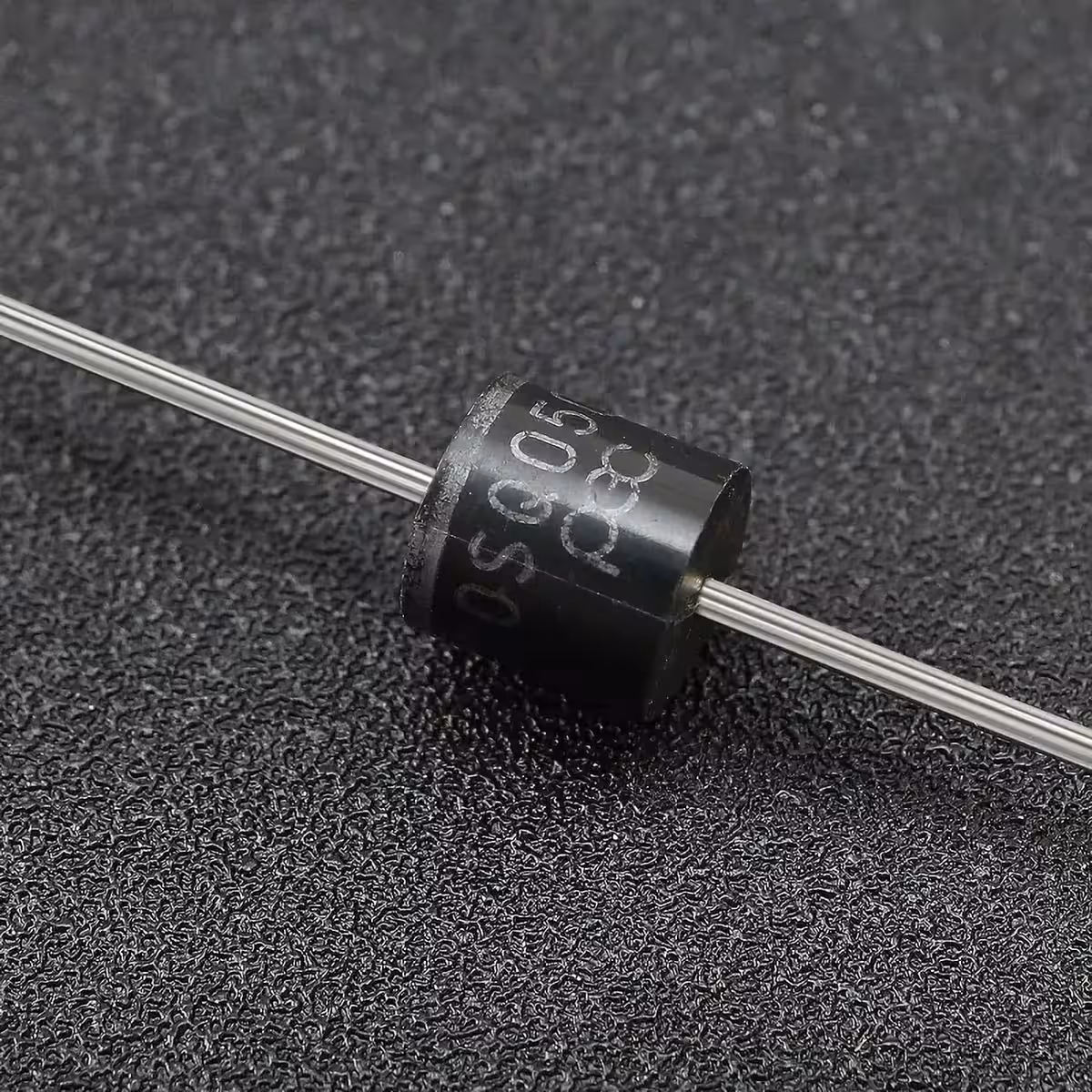

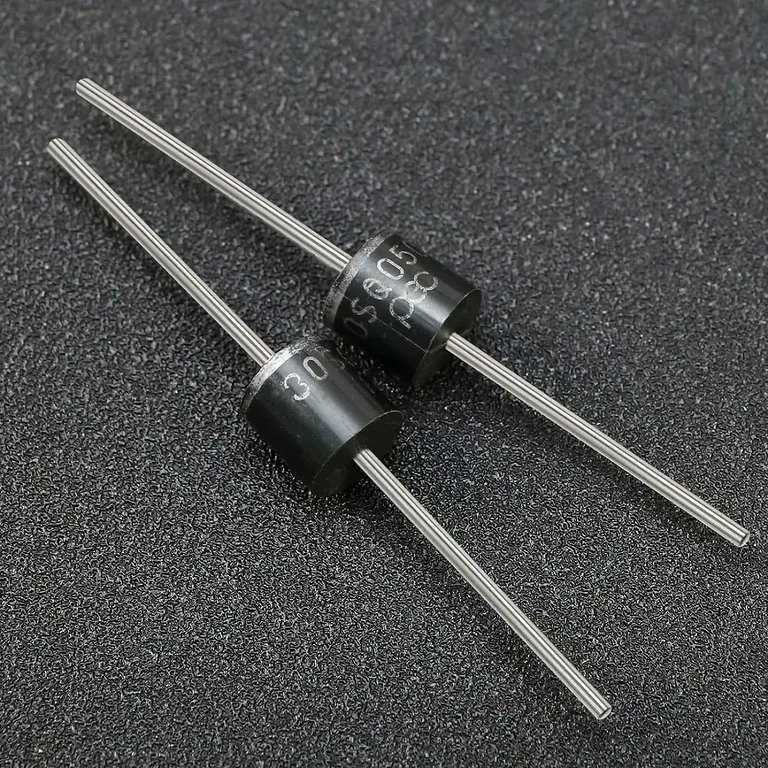

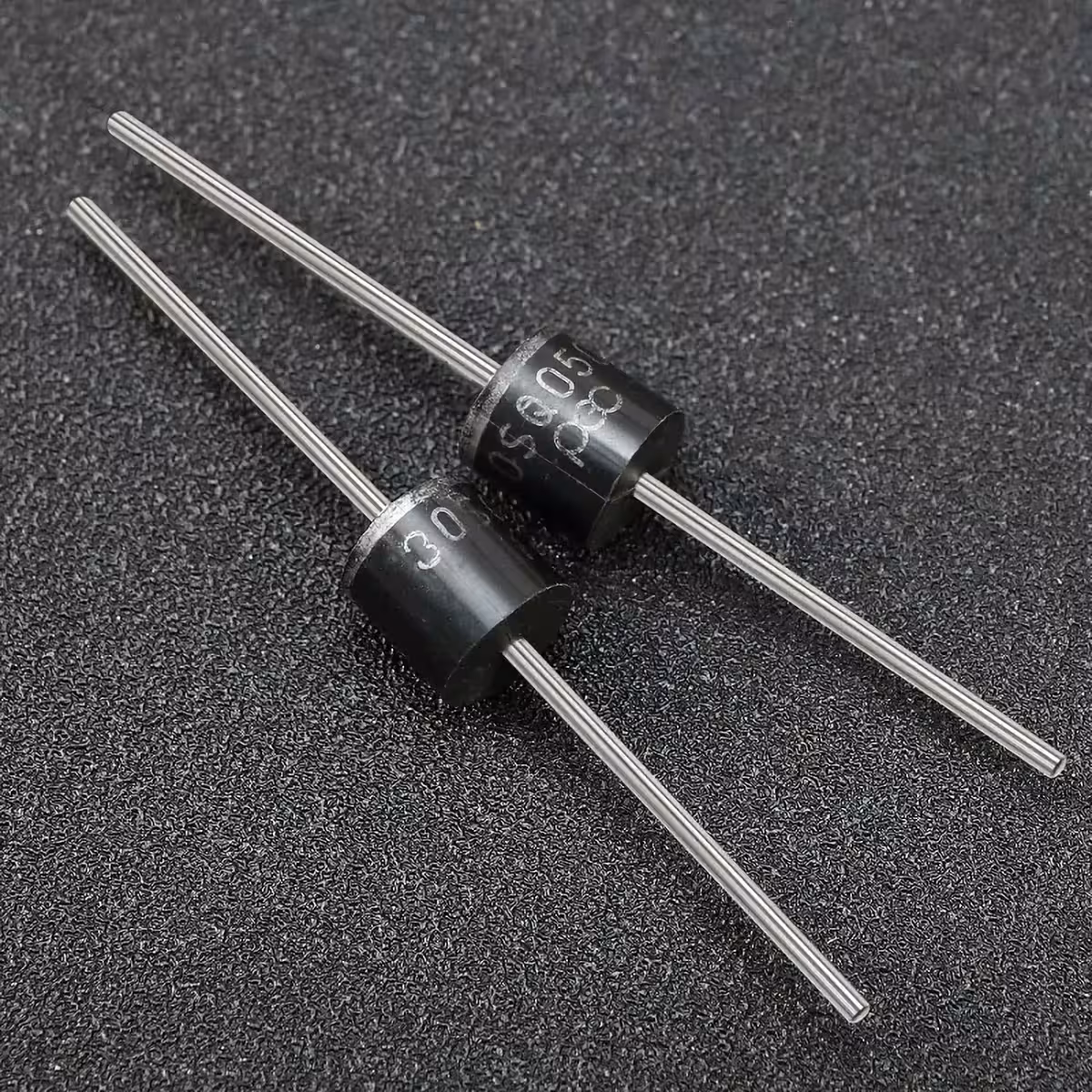

Schottky-diodit 30SQ050 – 5 kappaleen sarja tehokkaaseen takaisinvirtauksen estoon

Aurinkopaneelisi eivät tuota sähköä yöllä, mutta ne voivat kuluttaa sitä. Ilman estodiodia akku purkautuu takaisin aurinkopaneelien kennojen läpi. 30SQ050 Schottky-diodit estävät tämän tehokkaasti, ja niiden jännitehäviö on lähes kolme kertaa pienempi kuin tavallisilla piidiodeilla.

Huomautus: Pakkaus sisältää 5 kappaletta 30SQ050 Schottky-diodia. Ilmoitettu hinta koskee koko viiden kappaleen sarjaa.

Miksi valita juuri tämä malli? (Tärkeimmät edut):

Vain n. 0,45 V jännitehäviö — Perinteisten piidiodien 0,6–0,7 V häviöön verrattuna tämä tarkoittaa vähemmän hukkalämpöä ja enemmän energiaa akkuun.
Estää 100 % takaisinvirtauksen — Yöllä tai varjoisissa olosuhteissa virta ei pääse kulkemaan takaisin paneeleihin.
30 A nimellisvirta — Riittää mainiosti myös useamman rinnankytketyn paneelin järjestelmiin.
Yhteensopiva 12 V, 24 V ja 48 V järjestelmien kanssa — Yksi luotettava ratkaisu yleisimpiin off-grid-asennuksiin.
5 kappaleen sarja — Kattava paketti koko järjestelmän tarpeisiin tai varastoon edulliseen kappalehintaan.

Tekniset tiedot ja suorituskyky

Schottky-teknologia korvaa perinteisen p-n-liitoksen metalli-puolijohde-liitoksella, mikä vähentää merkittävästi myötäsuuntaista jännitehäviötä ja eliminoi lähes kokonaan palautumisajan. Käytännössä tämä tarkoittaa vähemmän lämmöntuottoa suurilla virroilla ja vakaata toimintaa nopeissakin kuormitusvaihteluissa.

TO-277A (SQ-paketti) mahdollistaa suoran kiinnityksen jäähdytyselementtiin tai metallirunkoon, mikä on suositeltavaa, kun operoidaan 30 A virran rajoilla. Diodi kestää jopa +150 °C liitoslämpötilan, mikä antaa hyvän turvamarginaalin suorassa auringonpaisteessa toimivissa asennuksissa.

Parametri	Arvo / Tiedot
Malli	30SQ050
Tyyppi	Schottky-diodi – esto / ohitus
Tasasuunnattu virta (Iav)	30 A
Suurin toistuva käänteisjännite (VRRM)	50 V
Myötäsuuntainen jännitehäviö (VF)	~0,45 – 0,55 V @ 30 A
Liitoslämpötila (Tj)	-55 °C … +150 °C
Kotelointi	TO-277A (SQ)
Aurinkopaneelijärjestelmät	12 V / 24 V / 48 V
Akkutyyppien yhteensopivuus	AGM, GEL, lyijyhappo
Määrä pakkauksessa	5 kpl

Pakkauksen sisältö

5 x Schottky-diodi 30SQ050 (30 A / 50 V, TO-277A)

Usein kysytyt kysymykset

Kuinka monta diodia sarja sisältää ja miten hinta muodostuu?

Sarja sisältää 5 kappaletta 30SQ050 Schottky-diodeja. Ilmoitettu hinta kattaa koko viiden kappaleen setin.

Voiko näitä käyttää 48 V aurinkopaneelijärjestelmässä?

Kyllä, 50 V käänteisjännitekesto mahdollistaa käytön 12 V, 24 V ja 48 V järjestelmissä. Nyrkkisääntönä on, että käyttöjännite ei saisi ylittää 80 % diodin nimellisarvosta pitkän käyttöiän varmistamiseksi.

Miksi valita Schottky-diodi tavallisen piidiodin sijaan?

Tavallinen piidiodi hukkaa 0,6–0,7 V jännitettä, kun taas 30SQ050 Schottky-diodi hukkaa vain noin 0,45 V. 30 A virralla tämä ero tarkoittaa usean watin säästöä lämpöhäviöissä joka tunti, mikä on merkittävä etu pitkällä aikavälillä.

Tarvitaanko jäähdytyselementtiä?

Alle 10–15 A virroilla TO-277A-kotelo haihduttaa lämmön riittävästi ilman erillistä jäähdytystä. Jos järjestelmä toimii jatkuvasti lähellä 30 A maksimivirtaa, suosittelemme diodin kiinnittämistä jäähdytyselementtiin tai metallipintaan lämpötilan pitämiseksi turvallisissa rajoissa.

Voiko näitä käyttää muuhunkin kuin aurinkopaneeleihin?

Kyllä. Diodit soveltuvat erinomaisesti tasasuuntaukseen, takaisinvirtauksen estoon tai napaisuussuojaukseen DC-piireissä aina 50 V ja 30 A asti, kuten latureissa tai teollisuusvirtalähteissä.
