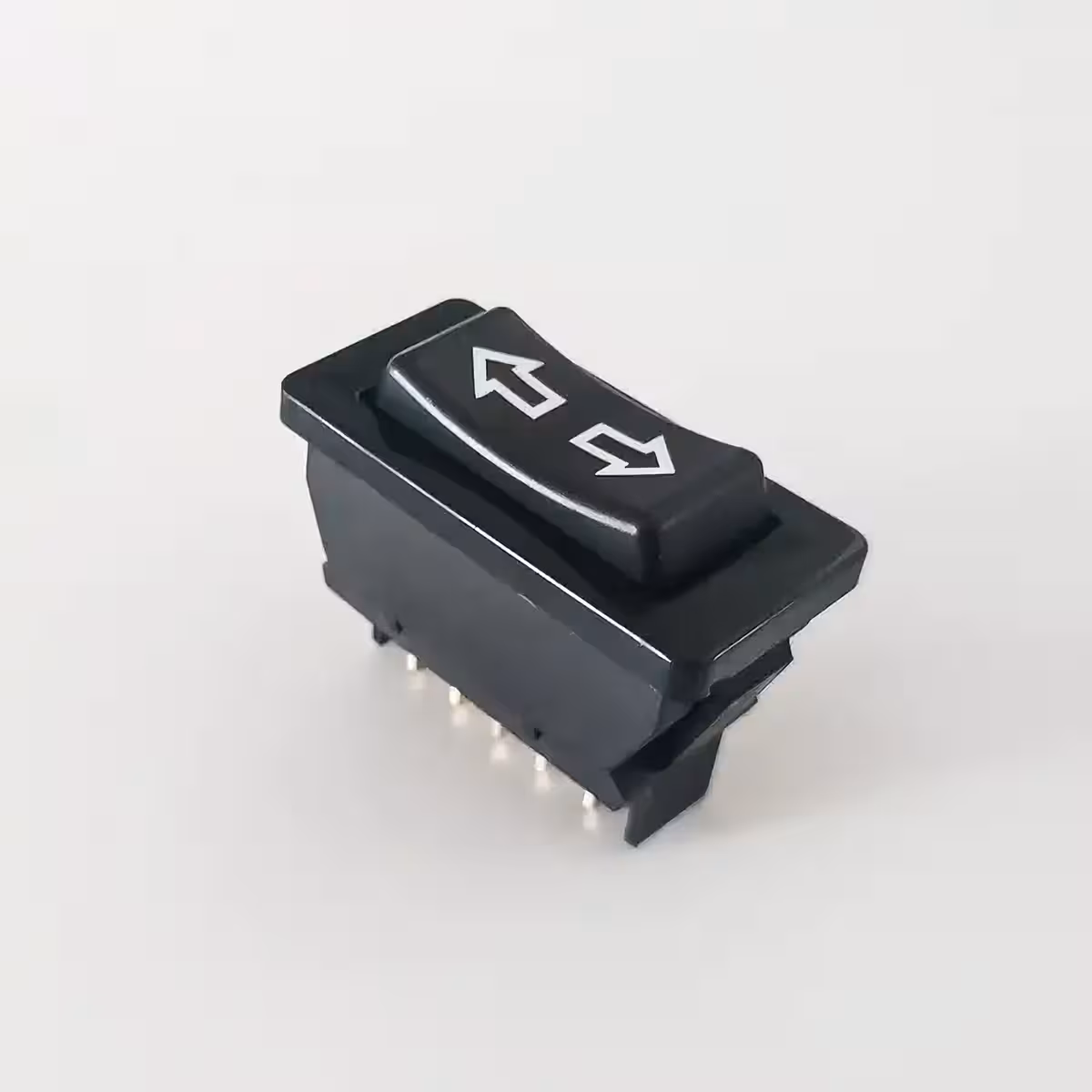

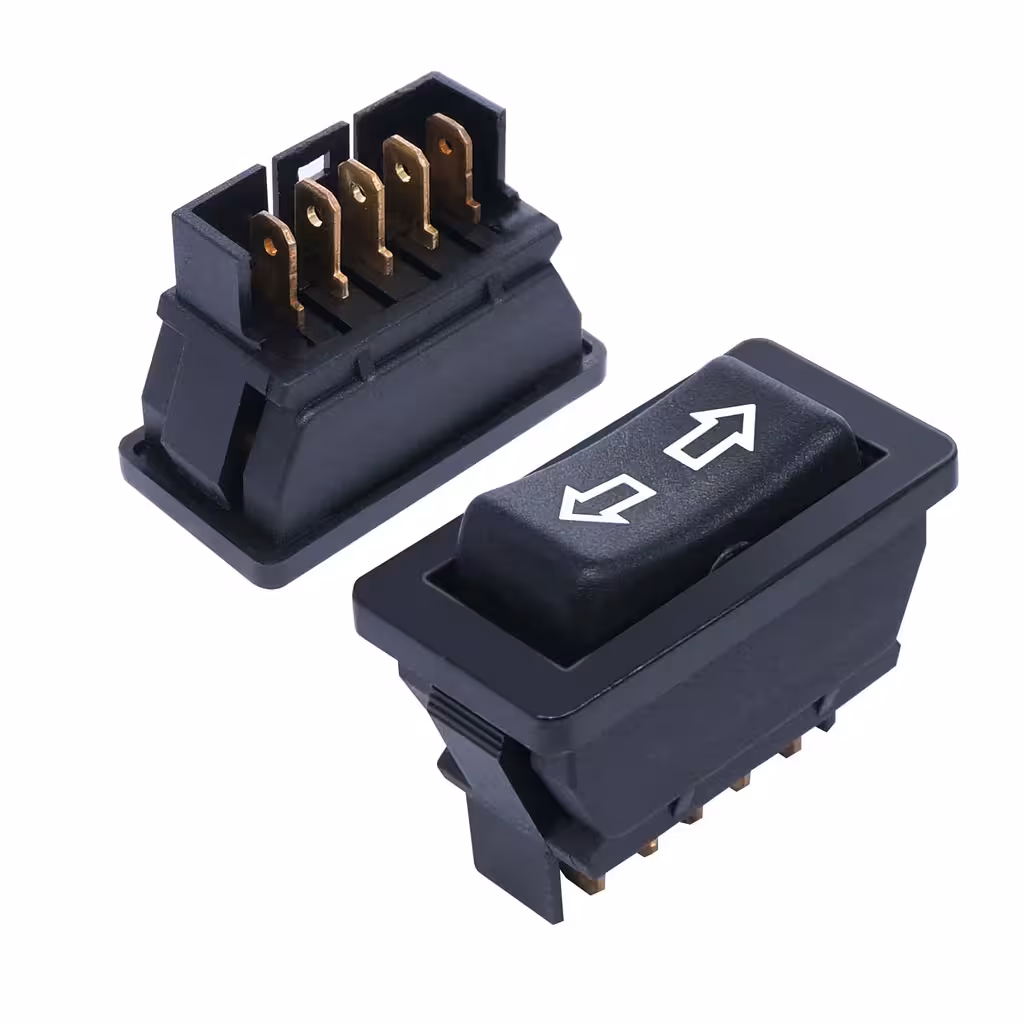

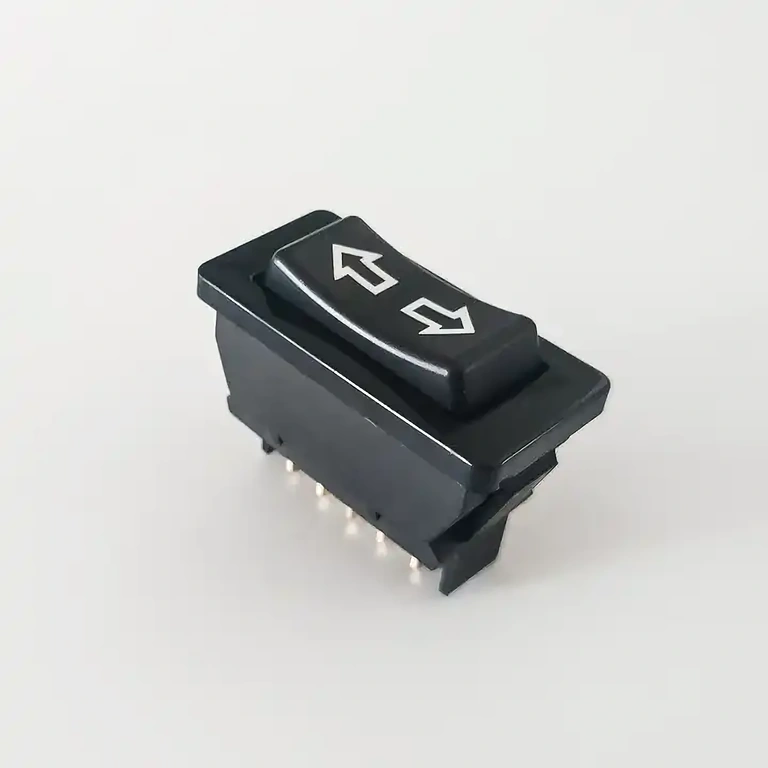

DPDT-keinukytkin jousipalautuksella – käännä moottorin suunta ilman releitä tai monimutkaisia kytkentöjä
Tarvitsetko helpon tavan ohjata lineaaritoimilaitteen, tasavirtamoottorin tai nostomekanismin suuntaa yhdellä liikkeellä? Tämä 3-asentoinen DPDT-keinukytkin automaattisella jousipalautuksella on ratkaisu. Käännä vipua vasemmalle — moottori pyörii yhteen suuntaan. Käännä oikealle — suunta vaihtuu. Kun vapautat vivun, se palautuu keskelle ja moottori pysähtyy.
Huom: Automaattinen palautus keskiasentoon (OFF) estää tahattoman käytön ja suojaa sekä moottoria että virtapiiriä.
Miksi valita tämä malli? (Tärkeimmät edut):
- Napaisuuden vaihto ilman releitä — DPDT-konfiguraatio kytkee moottorin molemmat navat samanaikaisesti, mikä mahdollistaa suunnanvaihdon yhdellä liikkeellä ilman lisäkomponentteja.
- Automaattinen pysäytys — jousipalautteiset sivuasennot (momentary) varmistavat, että moottori käy vain niin kauan kuin pidät vipua painettuna. Tämä poistaa mekaanisen jumiutumisen tai ylikuormituksen riskin.
- 20A virrankesto 12V ja 24V DC-järjestelmissä — sopii useimmille lineaaritoimilaitteille ja DC-moottoreille, joita käytetään autoissa, matkailuautoissa, veneissä ja harrasteprojekteissa.

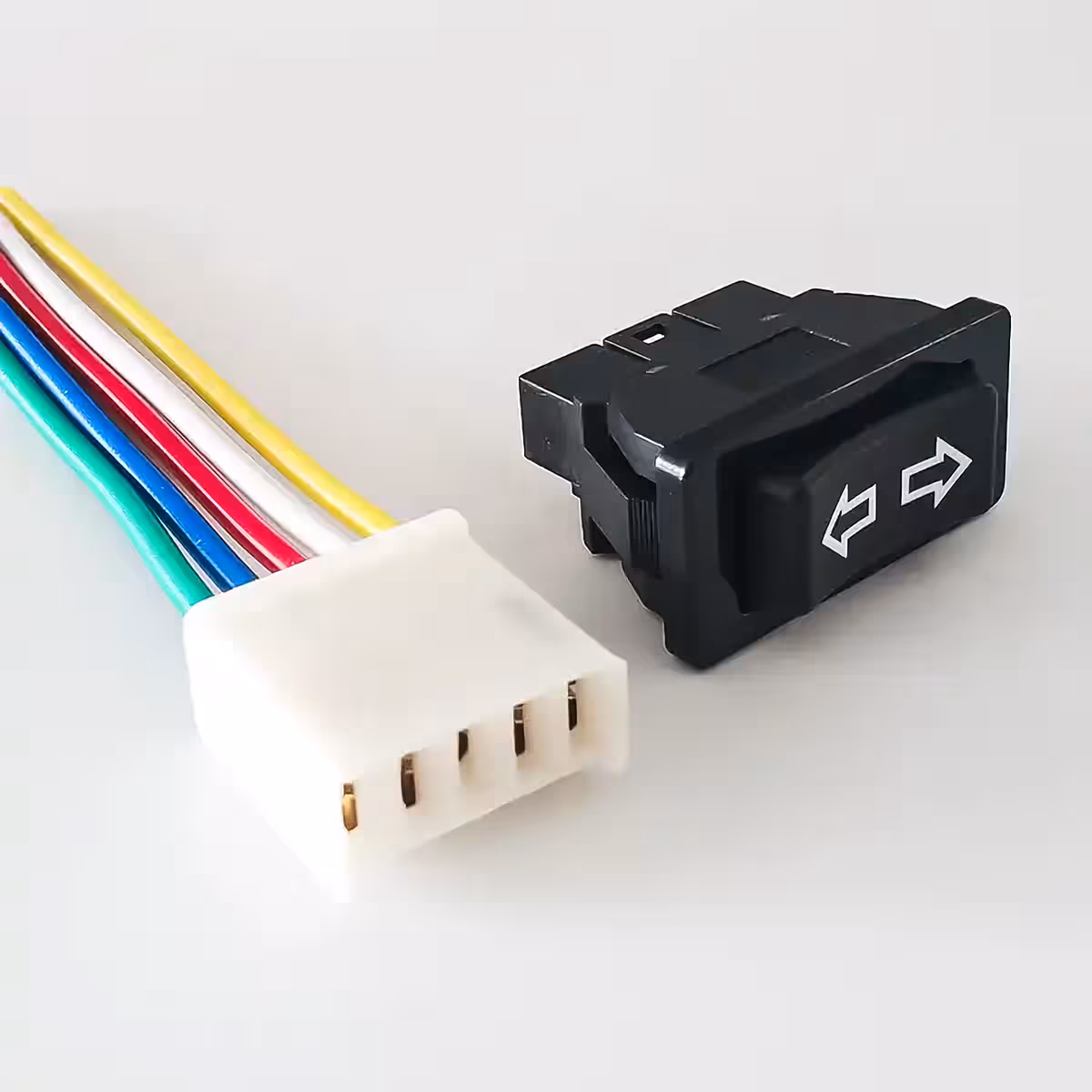

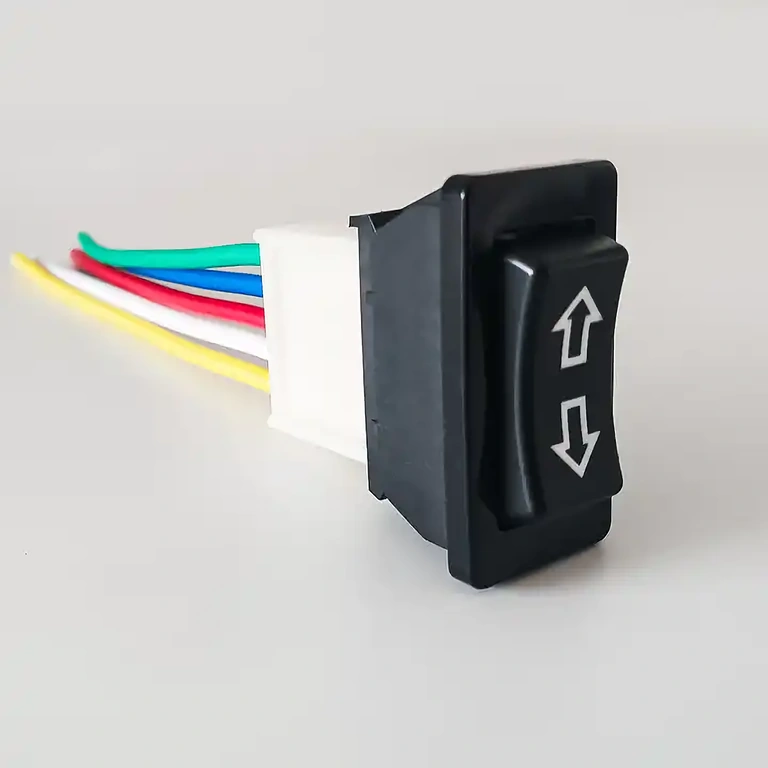

- Sisältää 5-napaisen liittimen — kytke johdot suoraan liittimeen ilman juottamista tai erikoistyökaluja. Nopea ja vaivaton asennus.

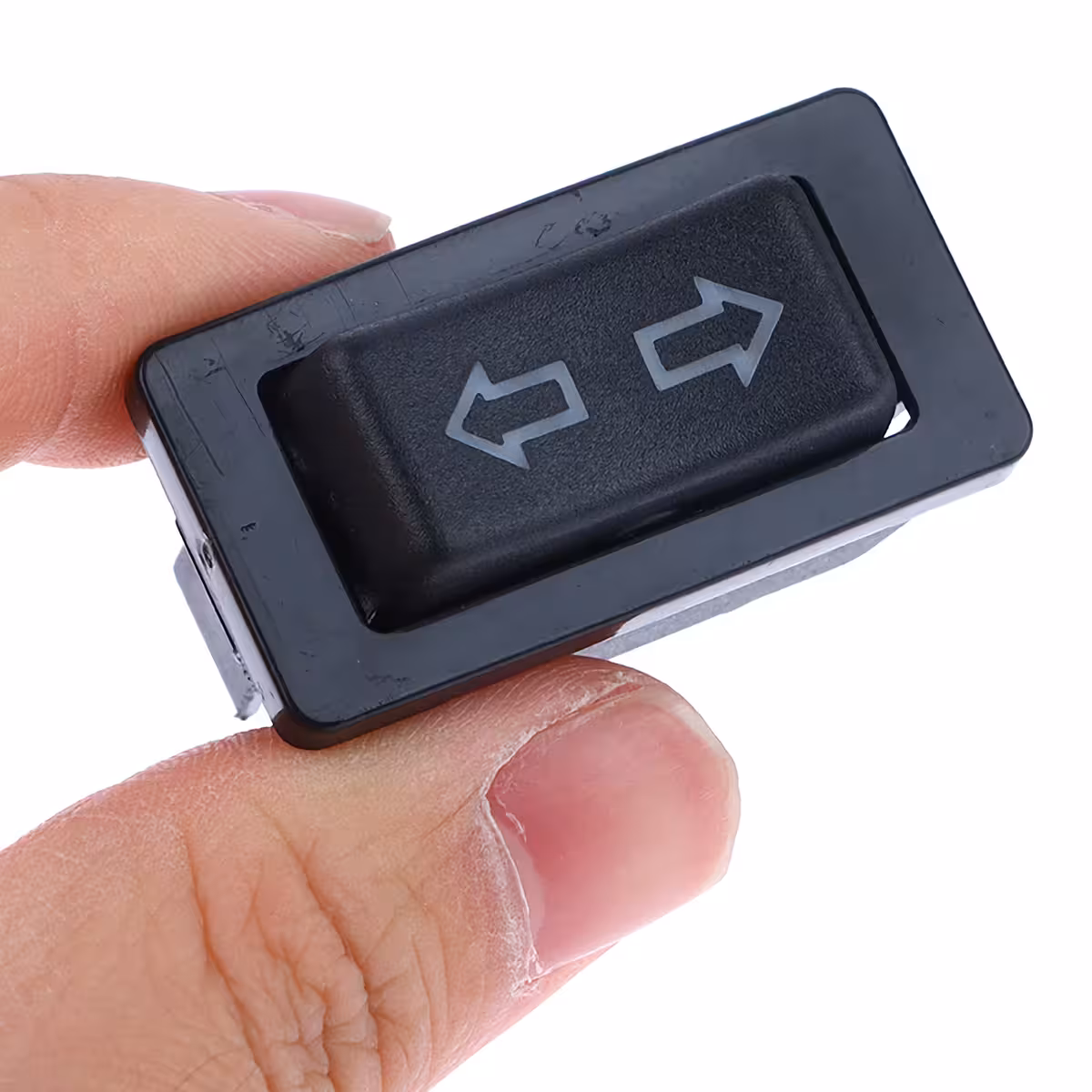

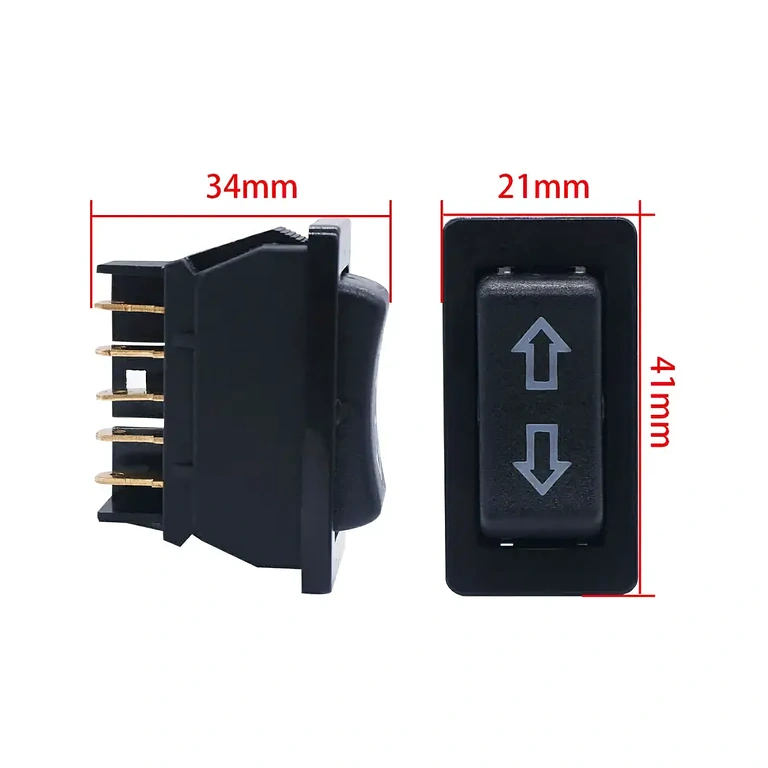

- Kompakti koko: 21 × 41 × 34 mm — mahtuu helposti kojelautaan, ohjauspaneeliin tai 3D-tulostettuun koteloon.
Tekniset tiedot ja suorituskyky
DPDT (Double Pole Double Throw) -rakenne tarkoittaa, että kytkin ohjaa kahta riippumatonta virtapiiriä samanaikaisesti — juuri se, mitä tarvitset DC-moottorin napaisuuden kääntämiseen ilman erillistä H-silta-relettä. ON/OFF/ON-toiminto jousipalautuksella pitää keskiasennon vakaana (moottori pois päältä) ja aktivoi liikkeen vain vivun ollessa painettuna, mikä estää mekaaniset vauriot nostojärjestelmissä. 5-napainen irrotettava liitin tekee kytkennästä ja huollosta nopeaa myös ahtaissa tiloissa.
| Ominaisuus | Tiedot |
|---|---|
| Kytkintyyppi | DPDT, ON/OFF/ON jousipalautuksella (momentary) |

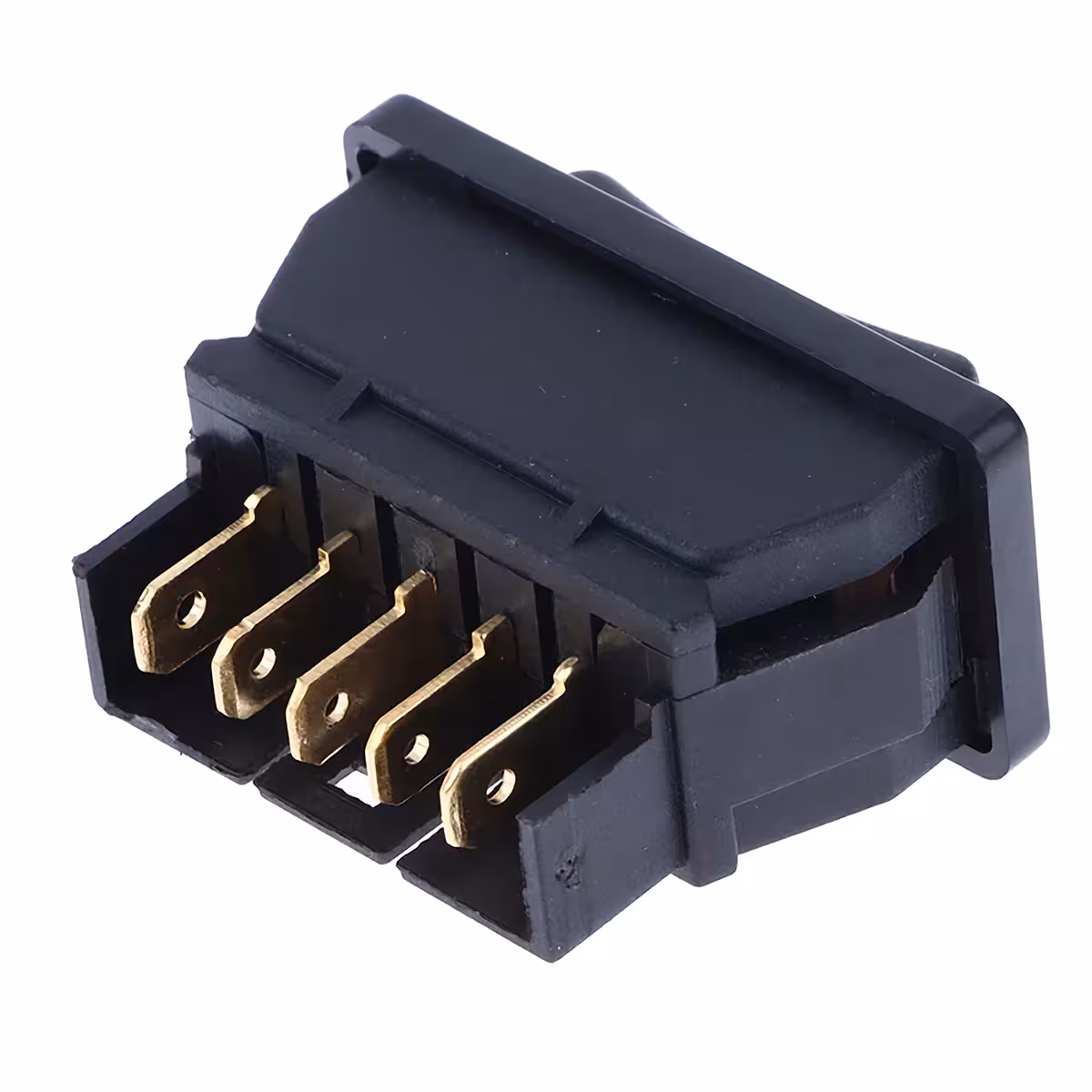

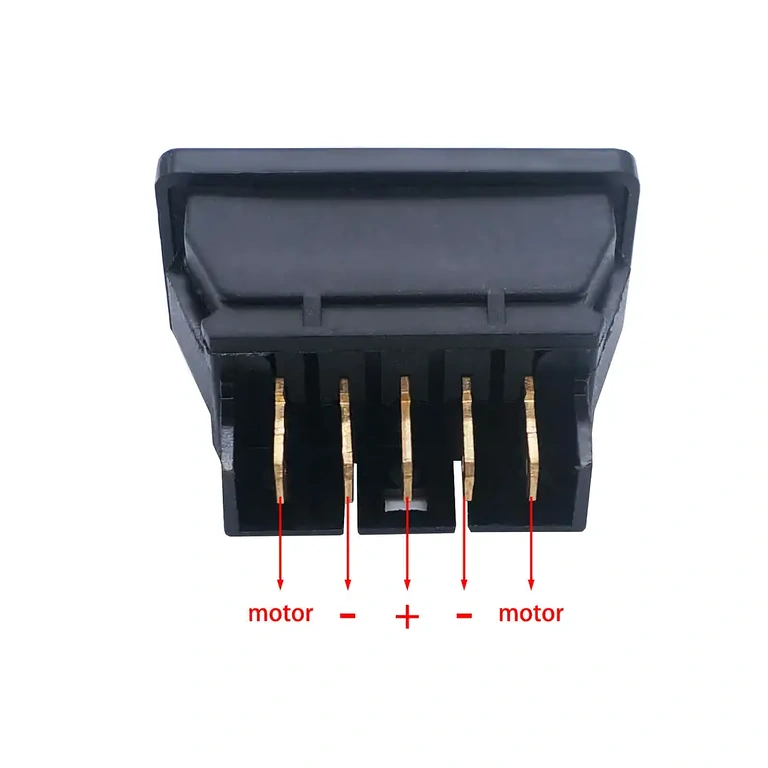

| Napojen määrä | 5 napaa (liitin sisältyy) |
| Nimellisjännite | DC 12V / 24V |
| Nimellisvirta | 20A |
| Palautustoiminto | Automaattinen palautus keskiasentoon (OFF) |
| Mitat | 21 × 41 × 34 mm |

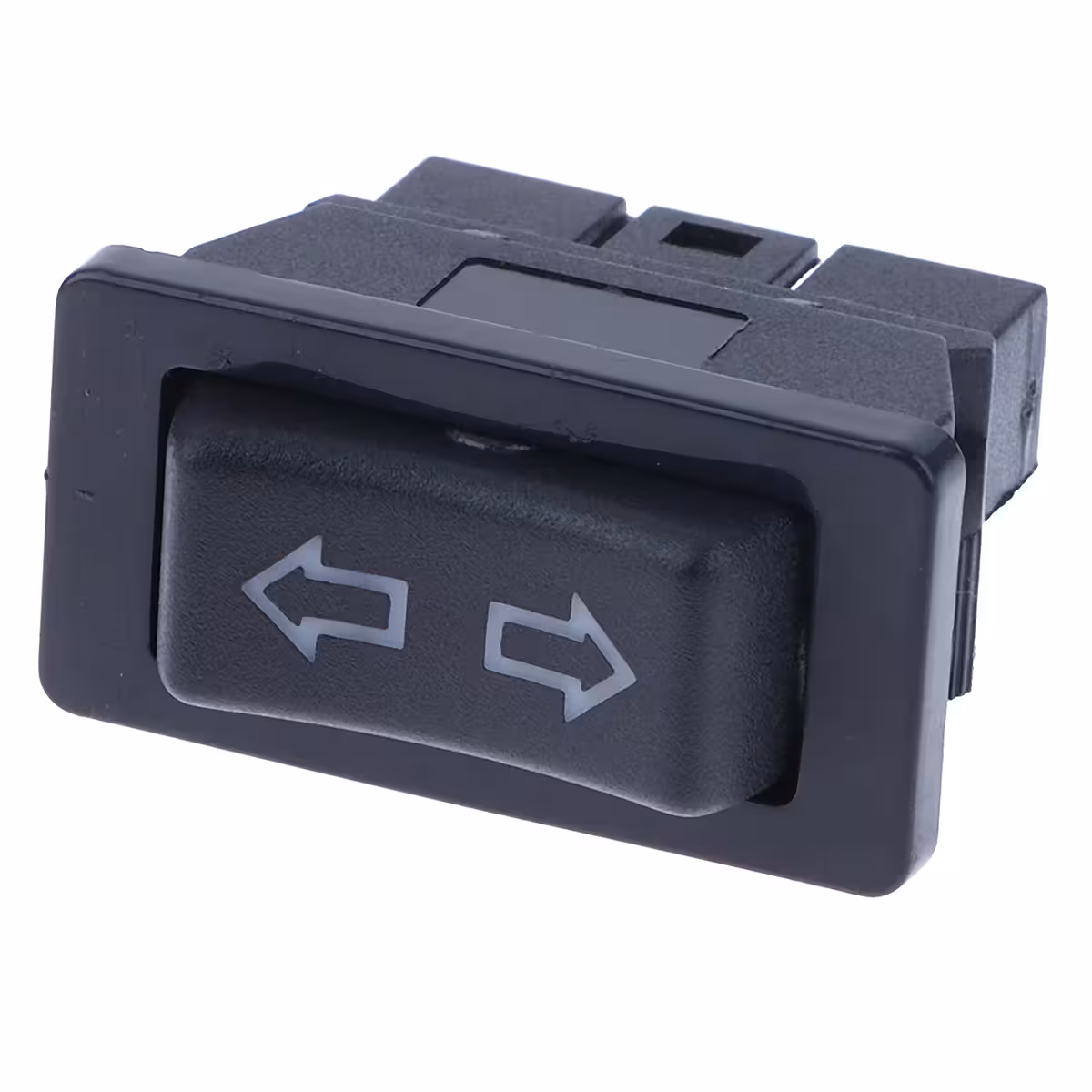

| Kaapelin pituus | 12 mm |
| Tyypilliset sovellukset | DC-moottorit, lineaaritoimilaitteet, nostojärjestelmät, robotiikka, autoautomaatio |
Pakkauksen sisältö
- 1 × DPDT-keinukytkin, 3-asentoinen jousipalautuksella
- 1 × 5-napainen liitin
Usein kysytyt kysymykset
Voinko ohjata lineaaritoimilaitetta suoraan tällä kytkimellä?
Kyllä. Tämä on yksi yleisimmistä käyttötavoista. Kytkin toimii minkä tahansa 12V tai 24V DC-lineaaritoimilaitteen kanssa, jonka virrankulutus on enintään 20A — esimerkiksi antennit, luukut, sähkösängyt ja nostomekanismit.
Mitä tapahtuu, jos 20A ylittyy?
Koskettimet voivat ylikuumentua ja kytkin vaurioitua. Jos moottorisi käynnistysvirta ylittää 20A, käytä kytkintä ohjaamaan erillistä tehorelettä.
Tarvitsenko suojadiodeja?
Suurille induktiivisille kuormille (yli 5-10A) suositellaan flyback-diodeja moottorin napojen rinnalle. Ne suojaavat kytkimen koskettimia kipinöinniltä kytkentähetkellä.
Kuinka kauan asennus paneeliin kestää?
Alle 10 minuuttia. Tee paneeliin standardikokoinen aukko, kiinnitä kytkin, kytke johdot 5-napaiseen liittimeen ja olet valmis. Et tarvitse juotoskolvia tai erikoistyökaluja.
Tuotegalleria
