Syklinen 24V DC aikarele – tarkkaa ajastusta ilman uudelleenohjelmointia sähkökatkojen jälkeen
Käynnistyykö pumppu väärään aikaan? Pyöriikö tuuletin taukoamatta? Sekoavatko kastelujärjestelmän asetukset sähkökatkon sattuessa? Jos painit näiden ongelmien kanssa, 24V DC syklinen ajastin haihtumattomalla muistilla on lopullinen ratkaisu – asetukset pysyvät tallessa, vaikka virta välillä katkeaisi.
Huomautus: Moduuli toimii ainoastaan 24V DC -jännitteellä. Ulkoisen liipaisinportin (XH-2.45-2P) käyttö vaatii liittimen tai johtojen juottamisen sille varattuihin kohtiin.
Miksi valita tämä malli? (Tärkeimmät edut):
- Muisti sähkökatkon varalle – P0–P5-parametrit sekä ON/OFF-ajat tallentuvat muistiin; sykli jatkuu automaattisesti virran palautuessa ilman manuaalista säätöä.
- Ajastusväli 0–999 sekuntia, minuuttia tai tuntia – Aika-yksikkö on asetettavissa erikseen ON- ja OFF-vaiheille, joten voit yhdistää esimerkiksi 10 sekunnin käyntiajan ja 2 tunnin tauon samaan sykliin.
- 10A relelähtö (NO-kosketin) – Ohjaa suoraan pumppuja, tuulettimia tai LED-nauhoja ilman erillistä tehomoduulia.
- Syklinen toiminta 1–999 sykliä tai jatkuva silmukka – Automaattinen pysäytys halutun toistomäärän jälkeen, mikä on erinomainen ominaisuus annostelijoille tai kastelujärjestelmille.
- Kaksinkertainen liipaisu: automaattinen tai manuaalinen – Käynnistys heti virran kytkeytyessä (P4=ON) tai ulkoisella komennolla (painike/anturi XH-2.45-2P-portin kautta).
- Näppäinlukko (P5) – Asetusten lukitus estää vahinkomuutokset teollisuus- tai maatalousympäristöissä.
Tekniset tiedot ja suorituskyky

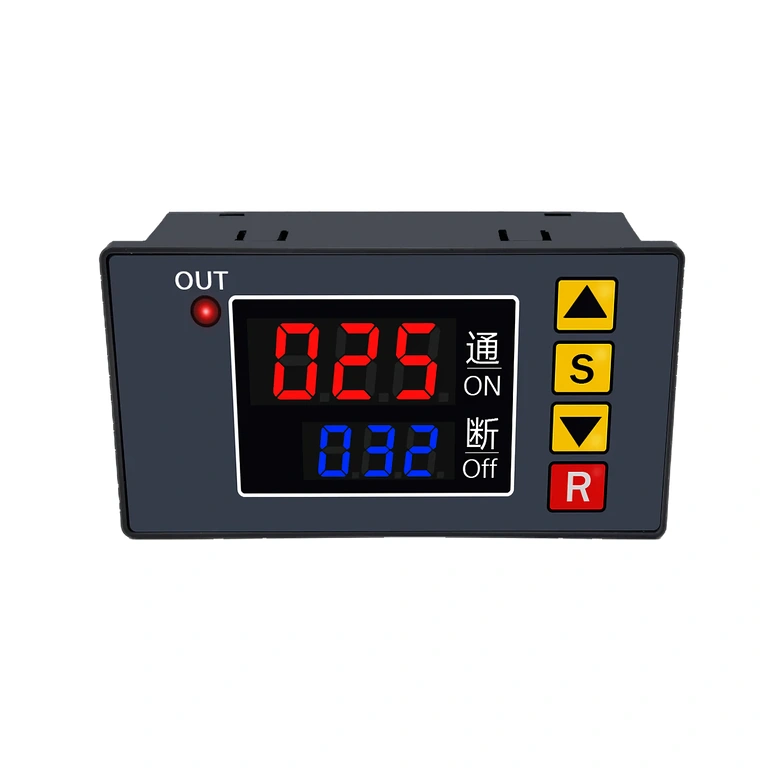

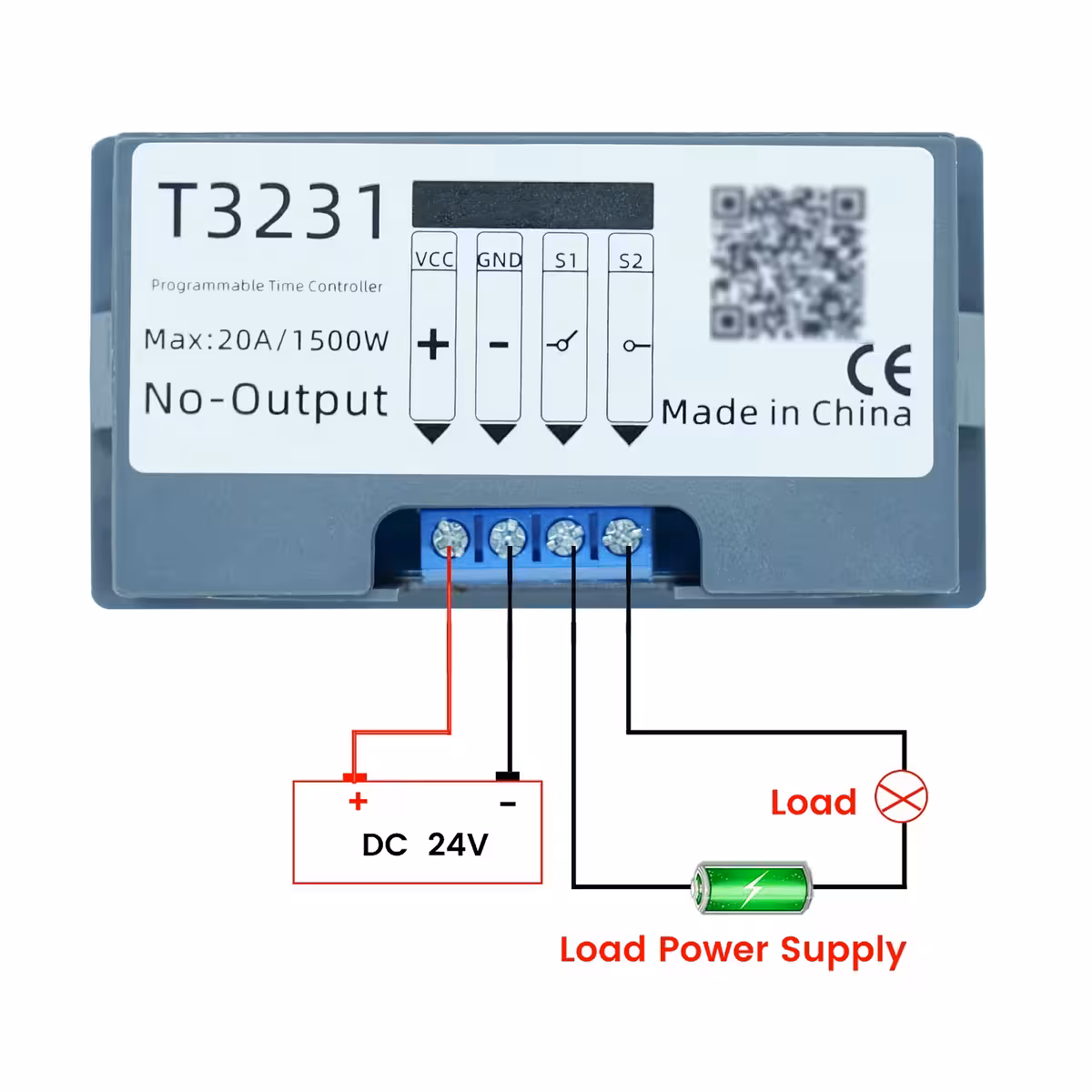

Moduuli toimii 24V DC -jännitteellä ja kytkee jopa 10A kuorman normaalisti avoimen (NO) koskettimen kautta – tämä riittää useimmille pienille ja keskisuurille pumpuille tai ilmanvaihtojärjestelmille. ON- ja OFF-vaiheet ovat konfiguroitavissa itsenäisesti, mikä mahdollistaa epäsymmetriset syklit: muutaman sekunnin käyntiaika ja pitkät tauot minuuteissa tai tunneissa, kaikki yhdessä kompaktissa 79,5 × 42,1 × 27,8 mm laitteessa. OUT-merkkivalo kertoo releen tilan selkeästi.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Käyttöjännite | 24V DC |
| Relelähtö | 1 kanava, NO-kosketin, max 10A |
| Aikayksikkö | Sekunti / Minuutti / Tunti (valittavissa erikseen ON/OFF) |
| Ajastusväli | 0 – 999 s/min/h |
| Syklinen toiminto | Jatkuva silmukka tai 1–999 sykliä |
| Käynnistys-/pysäytysviive | Tuettu |
| Liipaisu | Automaattinen (P4=ON) tai manuaalinen (R-painike / ulkoinen portti) |
| Muisti sähkökatkossa | Kyllä – haihtumaton muisti, tallentaa kaikki parametrit |
| OUT-merkkivalo | Päällä = rele aktiivinen, Pois = epäaktiivinen |

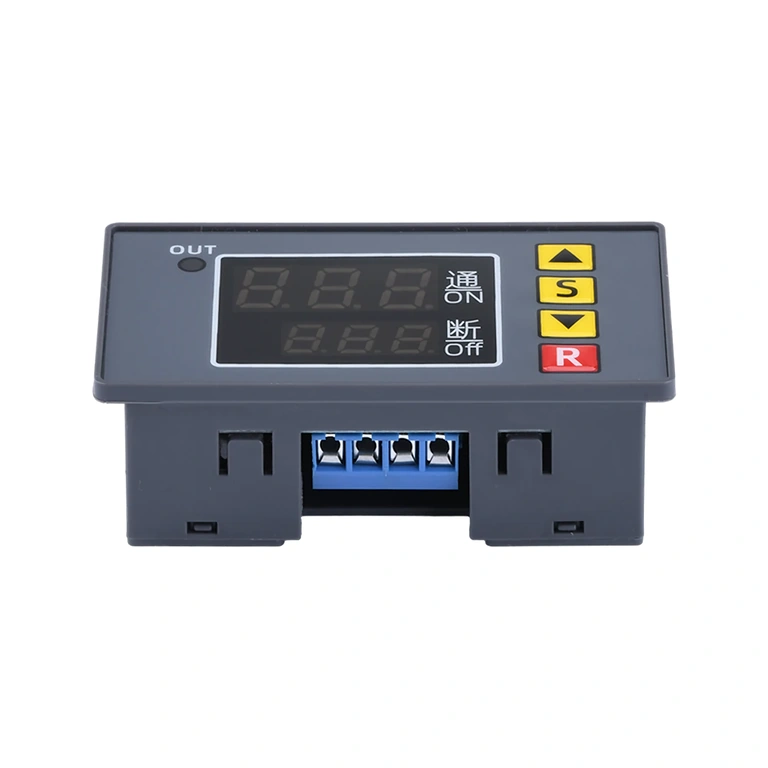

| Ulkoinen liipaisinportti | XH-2.45-2P (vaatii juottamisen) |

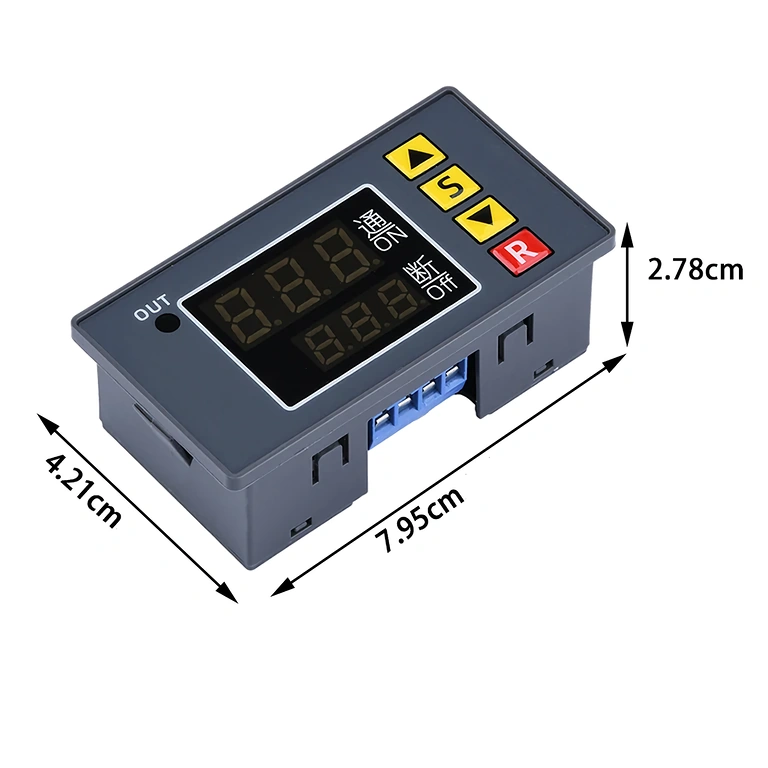

| Moduulin mitat | 79,5 × 42,1 × 27,8 mm |
| Asennusaukko | 77 × 39,3 mm |
Ohjelmointi ja käyttöohjeet

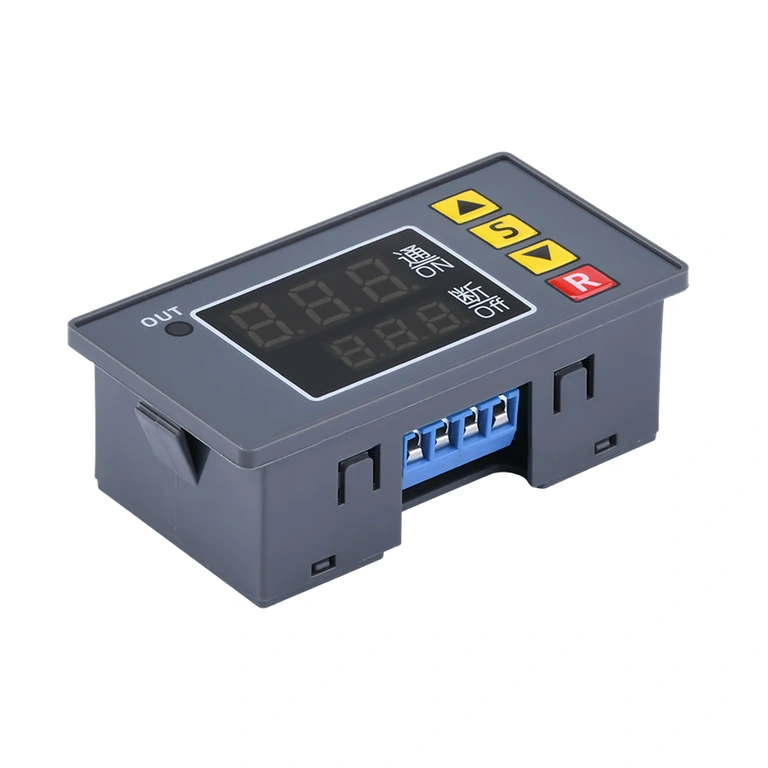

- Paina S-painiketta 6 sekunnin ajan päästäksesi ohjelmointivalikkoon.
- Paina lyhyesti S selataksesi koodeja P0–P5: P0 = ON-aikayksikkö, P1 = OFF-aikayksikkö, P2 = syklin prioriteetti, P3 = syklien määrä, P4 = liipaisutila, P5 = näppäinlukko.
- Käytä ▲ ja ▼ -painikkeita arvojen muuttamiseen.
- Kaksoisklikkaa S asettaaksesi käyntiajan (ON) ja taukoajan (OFF).
- Jos et paina mitään painiketta 6 sekuntiin, asetukset tallentuvat automaattisesti.
- Automaattitilassa (P4=ON) sykli alkaa heti virran kytkeytyessä.
- Manuaalitilassa (P4=OFF) paina R-painiketta tai aktivoi ulkoinen portti syklin käynnistämiseksi.
- Esimerkki toistuvasta syklistä: ON=10s, OFF=5s, P3=OFF → jatkuva vaihtelu ilman taukoa.
- Esimerkki käynnistysviiveestä: ON=0, OFF=10s → aktivointi 10 sekuntia virran kytkemisen jälkeen.

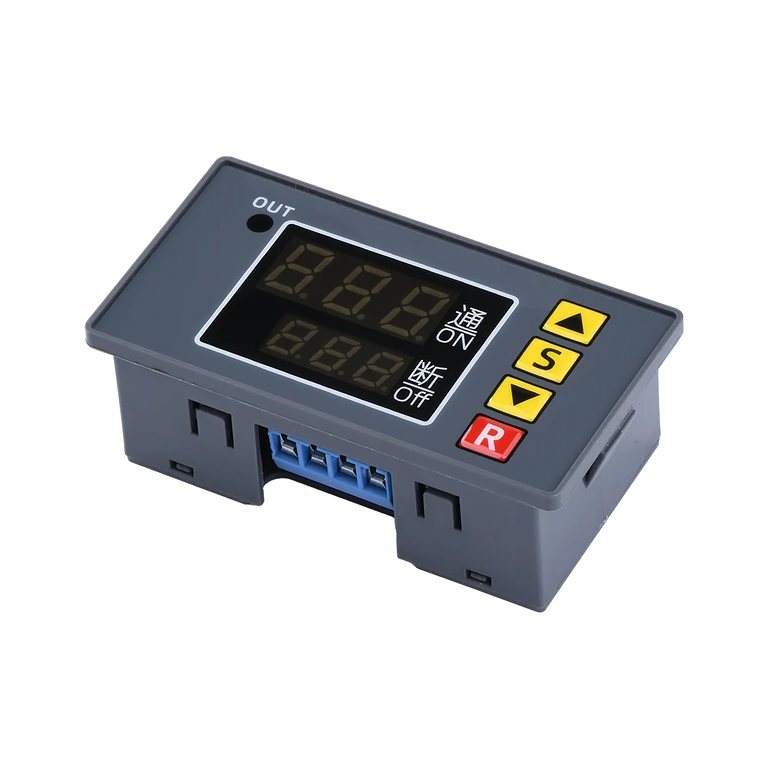

Pakkauksen sisältö
- 1 × Ohjelmoitava 24V DC syklinen aikarele
Usein kysytyt kysymykset
Voinko käyttää tätä 12V tai 230V jännitteellä?
Et. Moduuli on suunniteltu vain 24V DC -jännitteelle. Muu jännite voi vaurioittaa laitteen pysyvästi.
Mikä on relelähdön maksimikuorma?
Jopa 10A NO-koskettimella. Suuremmille kuormille suosittelemme ulkoista kontaktoria, jota tämä rele ohjaa.
Pysyvätkö asetukset muistissa sähkökatkon aikana?
Kyllä. Haihtumaton muisti säilyttää kaikki parametrit (P0–P5, ON/OFF-ajat) ja sykli jatkuu automaattisesti virran palattua.
Miten liipaisen syklin ulkoisella anturilla tai painikkeella?
Aseta P4=OFF ja kytke painike tai anturi XH-2.45-2P-porttiin. Huom: portti vaatii liittimen tai johtojen juottamisen suoraan piirilevylle.
Voinko rajoittaa käynnistys-/pysäytyssyklien määrää?
Kyllä. Parametrilla P3 voit valita joko jatkuvan silmukan tai kiinteän määrän 1–999 sykliä, jonka jälkeen rele pysähtyy automaattisesti.
