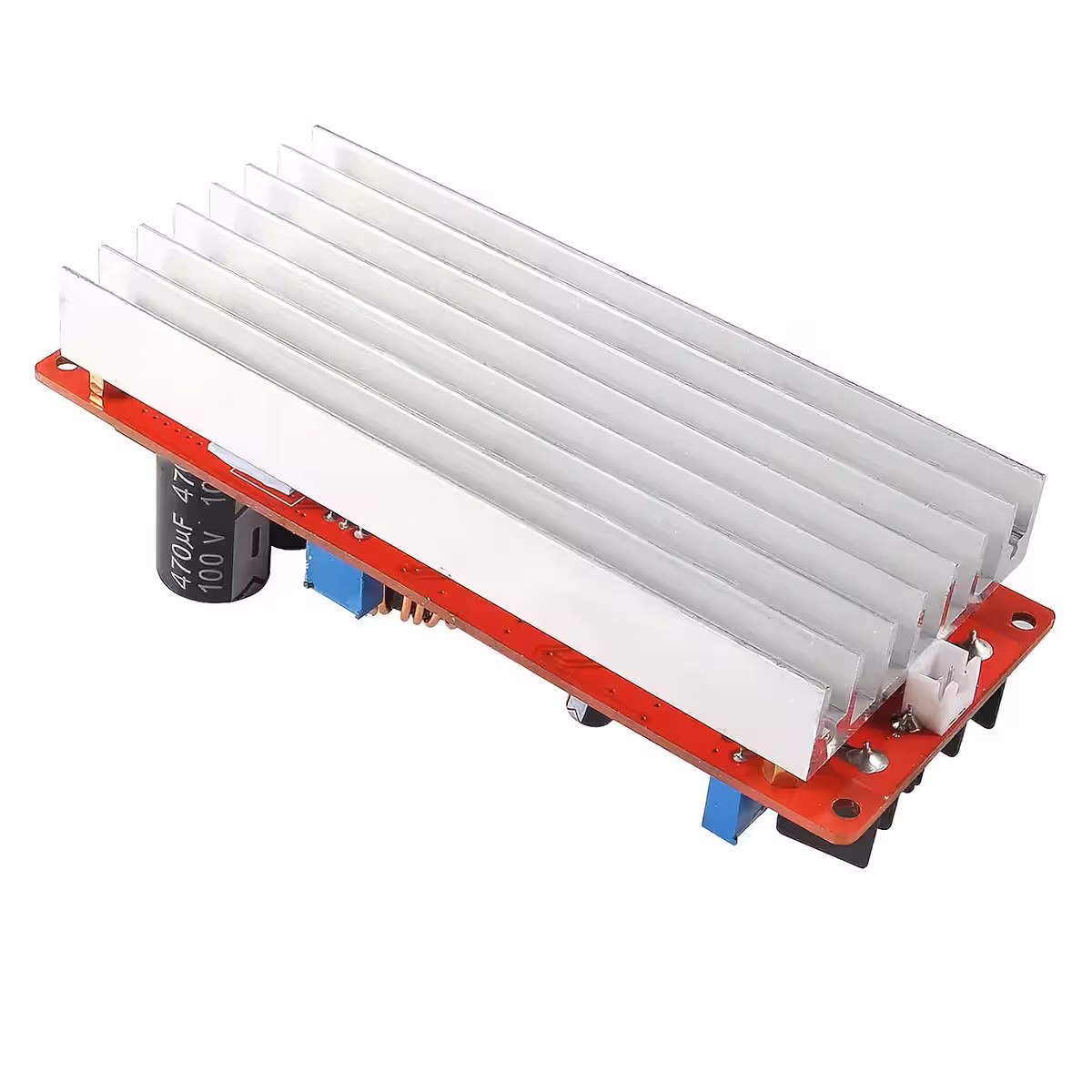

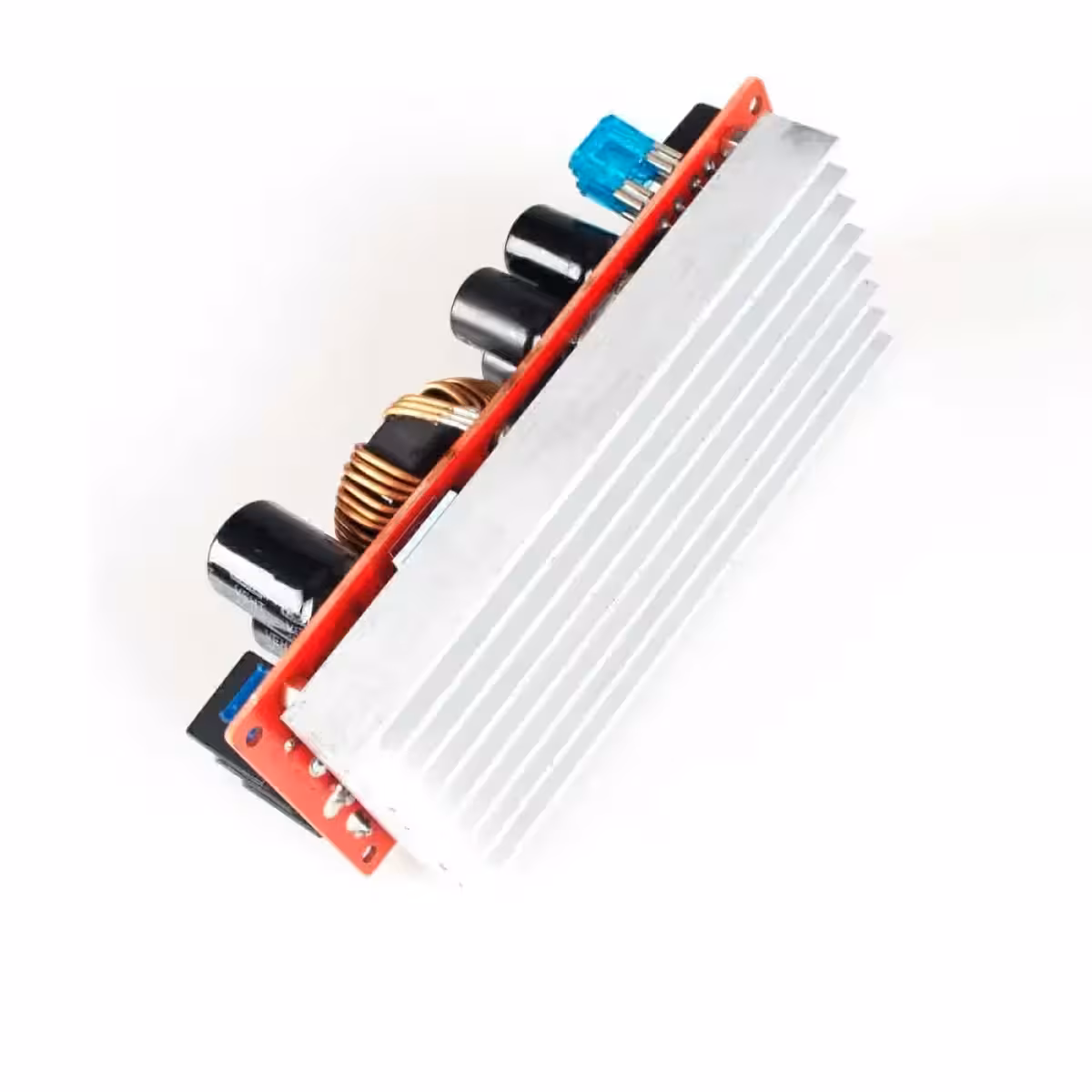

DC-DC Step-Up -muunnin 1200W – Luotettavaa jännitteen nostoa ilman kompromisseja

Onko sinulla 12V tai 24V virtalähde, mutta tarvitset laitteillesi 48V, 60V tai jopa korkeamman jännitteen? Ilman laadukasta DC-DC step-up -muunninta hukkaat energiaa lämpönä tai projektisi tyssää riittämättömään tehoon. Tämä 1200W ja 20A moduuli ratkaisee ongelman: se tarjoaa vakaan jännitteen, jopa 95 % hyötysuhteen ja portaattomasti säädettävän lähtöjännitteen 12V ja 80V välillä ilman erillisiä lisäosia.

Huomautus: 1200W maksimiteho saavutetaan 60V × 20A ulostulolla. Pienemmillä jännitteillä käytettävissä oleva teho lasketaan kaavalla: lähtöjännite × virta (esim. 24V × 20A = 480W). Jatkuvaan yli 600W käyttöön suosittelemme aktiivista jäähdytystä.

Miksi valita tämä malli? (Tärkeimmät edut):

Jopa 95 % hyötysuhde — vähemmän hukkalämpöä ja pidempi käyttöaika akkukäyttöisissä järjestelmissä tai aurinkopaneelien yhteydessä.
Säädettävä lähtöjännite 12V–80V — yksi moduuli kattaa kymmeniä eri käyttötarkoituksia ilman tarvetta vaihtaa laitteistoa.
20A maksimivirta sisään- ja ulostulossa — pyörittää moottoreita, akkulatureita ja inverttereitä vaivatta.
Automaattinen virranrajoitus 0.5A – 20A — suojaa akkua tai kuormaa ilman erillisiä releitä tai lisäpiirejä.
Takaisinvirtaussuojaus — ei vaadi ulkoista diodia, mikä tekee kytkennöistä yksinkertaisempia ja edullisempia.
150 kHz kytkentätaajuus — matala ripple ja vakaa jännite myös nopeasti muuttuvissa kuormitustilanteissa.
Laaja käyttölämpötila –40°C – +85°C — toimii luotettavasti niin talvella autossa kuin kesällä kesähelteellä aurinkopaneelien läheisyydessä.

Yksityiskohdat ja suorituskyky

Boost-muunnin 150 kHz kytkentätaajuudella pitää lähtöjännitteen vakaana kuormituksen vaihteluista huolimatta. Vain 15 mA:n tyhjäkäyntivirta (12V jännitteellä) varmistaa, ettei moduuli tyhjennä akkua valmiustilassa. Integroidut suojaukset — 20A sulake sisääntulossa, automaattinen virranrajoitus ja takaisinvirtaussuojaus — pitävät sekä moduulin että kytketyt laitteet turvassa. Huom: moduulissa ei ole napaisuussuojausta — lisää sisääntuloon Schottky-diodi, jos on olemassa riski virheellisestä kytkennästä.

Parametri	Arvo / Yksityiskohta
Tulojännite	8V – 60V DC
Lähtöjännite	12V – 80V DC (portaattomasti säädettävä)
Maksimi tulovirta	20A
Maksimi lähtövirta	20A
Vakiovirtasalue	0.5A – 20A
Maksimi lähtöteho	1200W (60V × 20A)
Hyötysuhde	jopa 95 %
Kytkentätaajuus	150 kHz
Tyhjäkäyntivirta	15 mA (12V tulojännitteellä)
Ylivirtasuojaus	Kyllä – automaattinen rajoitus, säädettävissä 0.5A alkaen
Oikosulkusuojaus	Kyllä – 20A sulake sisääntulossa
Takaisinvirtaussuojaus	Kyllä – ei vaadi ulkoista diodia
Napaisuussuojaus	Ei – suositellaan ulkoista diodia
Käyttölämpötila	–40°C – +85°C
Mitat	116 × 52 × 15 mm
Paino	300 g

Käyttöönotto ja ohjeet

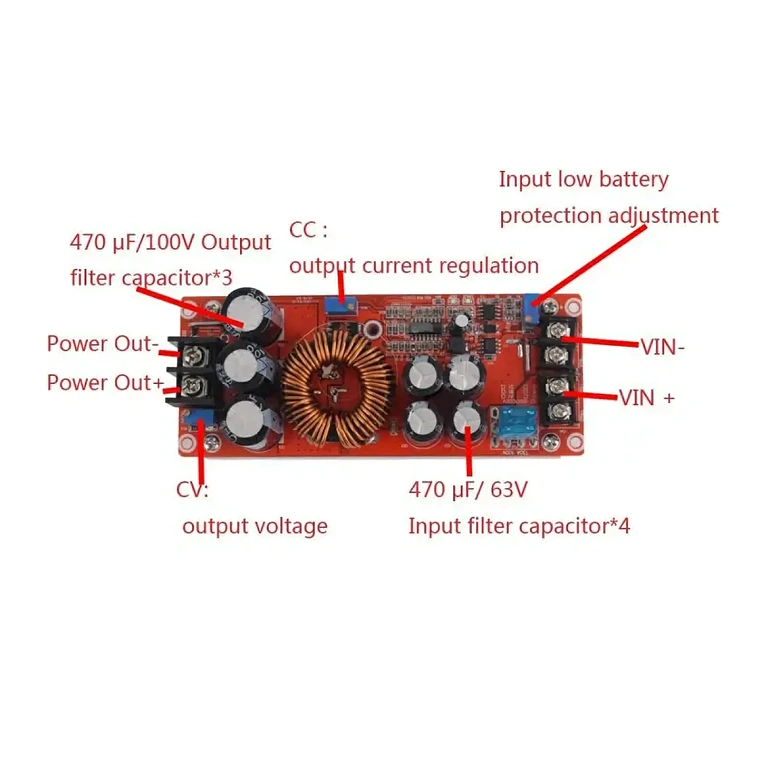

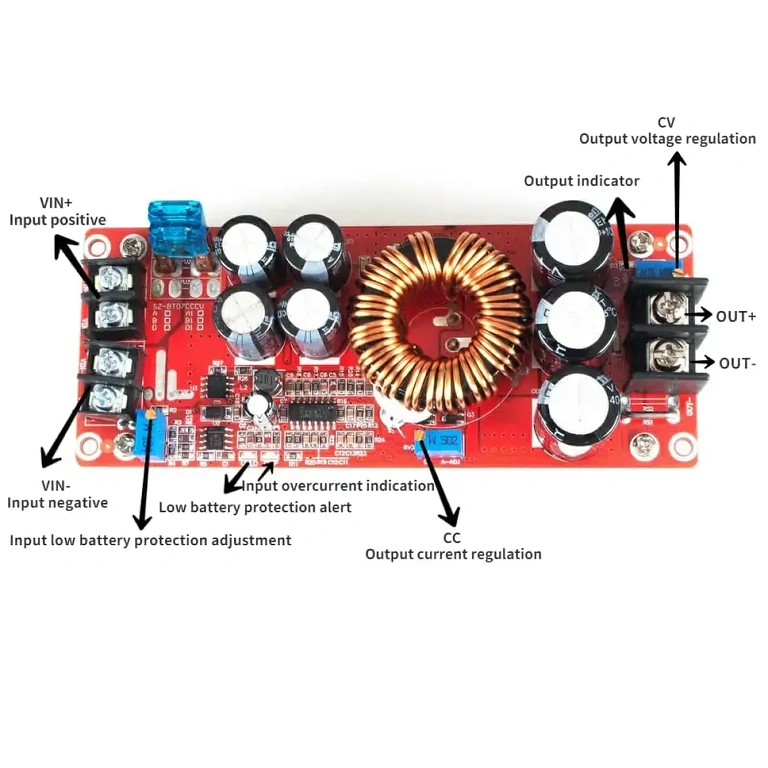

Kytke virtalähde sisääntuloliittimiin (Vin+ ja Vin–) napaisuutta noudattaen. Tulojännitteen on oltava 8V – 60V DC välillä.
Ennen kuorman kytkemistä, säädä haluttu lähtöjännite kääntämällä jännitteen potentiometriä ja mittaamalla jännite yleismittarilla Vout+ ja Vout– liittimistä.
Säädä virranrajoitus omasta potentiometristään aloittaen minimistä (0.5A) ja nostaen asteittain tarvittavaan arvoon (max 20A).
Kytke kuorma vasta, kun lähtöjännite on asetettu oikein, jotta vältät kytkettyjen laitteiden ylijännitteen.

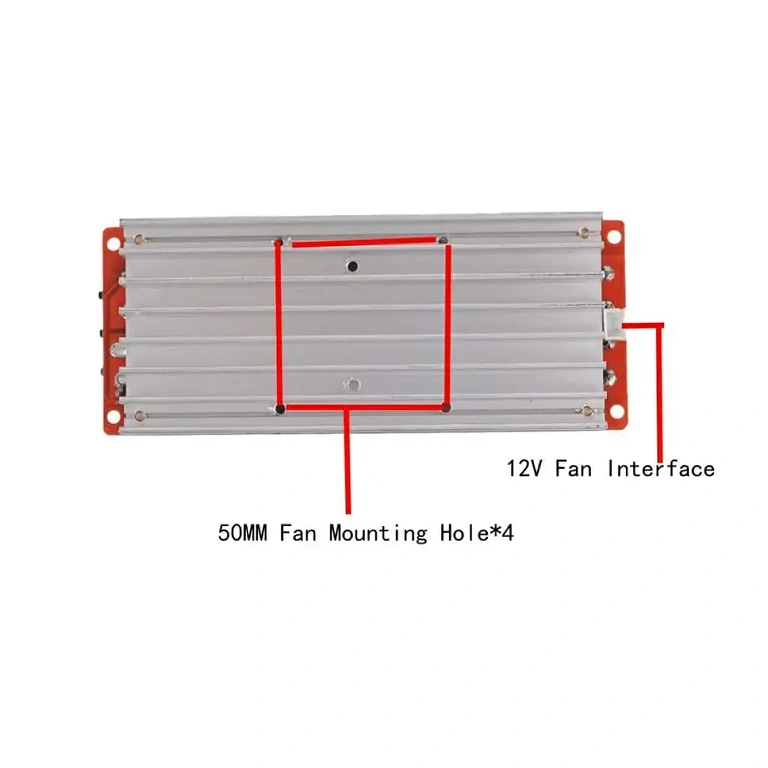

Tarkkaile lämpötilaa suurilla kuormilla. Yli 600W jatkuvassa käytössä suosittelemme aktiivista tuuletinta pitkäikäisyyden varmistamiseksi.
Tarkista sulake säännöllisesti ja vaihda se, jos se on palanut oikosulun seurauksena.

Pakkauksen sisältö

1 × DC-DC Step-Up Boost -muunnin 1200W 20A
1 × 20A sulake (asennettuna sisääntuloon)

Usein kysytyt kysymykset

Voinko käyttää tätä 48V akun lataamiseen 12V aurinkopaneelista?

Kyllä. Aseta lähtöjännite latausjännitteen mukaan (esim. 54.6V 48V Li-Ion akulle) ja rajoita virta akun kapasiteetin mukaan. Varmista, että aurinkopaneeli tuottaa riittävästi virtaa tarvittavan tehon kattamiseksi.

Tarvitaanko lisäjäähdytystä täydellä teholla?

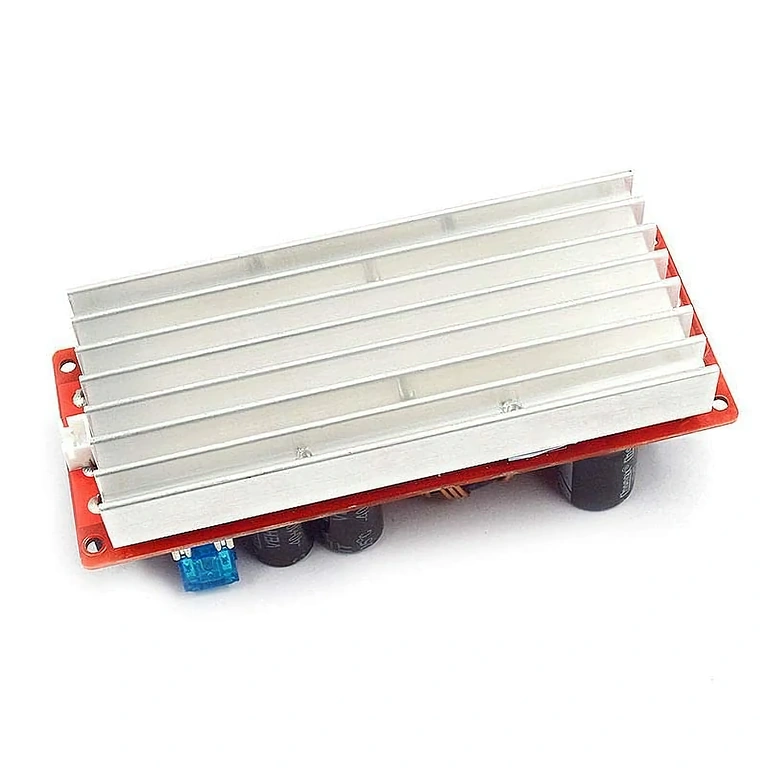

Kyllä. Yli 600–700W jatkuvassa käytössä suosittelemme aktiivista tuuletinta. Integroitu jäähdytyssiili ei riitä suurilla kuormilla ja korkeissa ympäristön lämpötiloissa — aktiivinen jäähdytys pidentää moduulin käyttöikää merkittävästi.

Voinko kytkeä useita moduuleja rinnakkain suuremman tehon saamiseksi?

Emme suosittele tätä ilman erityismuutoksia. Pienetkin jännite-erot moduulien välillä aiheuttavat epätasapainoa virranjaossa. Suurempia tehoja varten suosittelemme yhtä tehokkaampaa moduulia tai erillistä rinnankytkentäohjainta.

Mitä tapahtuu, jos tulojännite on sama kuin haluttu lähtöjännite?

Moduuli ei toimi oikein. Tämä on puhtaasti step-up-muunnin, eli lähtöjännitteen on aina oltava korkeampi kuin tulojännitteen. Jos tarvitset saman tai matalamman jännitteen, tarvitset buck- tai buck-boost-muuntimen.

Mitä tapahtuu, jos kytken napaisuuden väärin?

Moduulissa ei ole sisäistä napaisuussuojausta, ja se voi vaurioitua pysyvästi. Lisää sisääntuloon Schottky-diodi tai MOSFET-suojaus, jos virheellisen kytkennän riski on olemassa.
