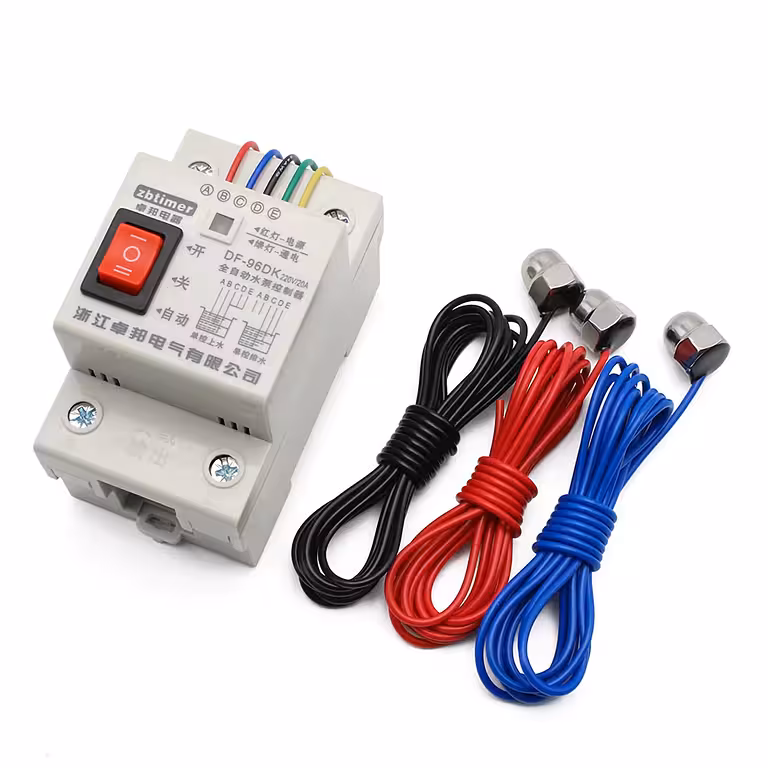

Vesitason automaattirele – elektroninen ohjain säiliöille, altaisiin ja uima-altaille

Automaattinen vesitason ohjausrele, rajoitus-, säätö- ja integroitu elektroninen anturitoiminto. Ihanteellinen vesisäiliöiden, altaiden, uima-altaiden ja akvaarioiden automaatiojärjestelmiin.

• Yhteensopiva vesialtaiden, uima-altaiden ja akvaarioiden kanssa
• Sisältää 3 tason anturia – pituus: 5 metriä kukin
• Käyttötila: Manuaali / Auto / Pois
• Nopea ja intuitiivinen asennus mihin tahansa pumppujärjestelmään

1. Automaattinen altaan täyttö

Kuva 1 kuvagalleriassa näyttää selkeän kytkentäkaavion. Pumppu käynnistyy automaattisesti, kun veden taso laskee alarajan alapuolelle ja pysähtyy, kun allas on täynnä.

• A (punainen) – ylin taso: pysäyttää pumpun
• B (sininen) – alin taso: käynnistää pumpun
• C (musta) – yhteinen ala-linja
• D (vihreä) & E (keltainen) – kytketty C:hen

2. Automaattinen altaan tyhjennys

Kuva 2 kuvagalleriassa esittää esimerkin. Pumppu käynnistyy, kun taso on korkea, ja pysähtyy, kun taso laskee.

• E – ylin taso: käynnistää pumpun
• D – alin taso: pysäyttää pumpun
• C – yhteinen linja
• A & B – irrotettu

3. Minimitason ylläpito

Kuva 3 kuvagalleriassa näyttää asennuksen. Pumppu pysähtyy automaattisesti, kun veden taso laskee käyttäjän asettaman minimipisteen alapuolelle.

• C & D – alhaisen tason ohjauspisteet
• E & C – lyhyt kytkentä (siltayhteys)
• A & B – irrotettu

4. Automaattiohjaus kahden altaan välillä

Kuva 4 kuvagalleriassa näyttää täydellisen kaavion. Mahdollistaa veden siirron alhaalta ylös automaattiohjauksella.

• A – ylin taso yläaltaassa: pysäyttää pumpun
• B – alin taso yläaltaassa: käynnistää pumpun
• C – yhteinen linja molemmille altaalle
• D – alhainen taso ala-altaassa: pysäyttää pumpun
• E – korkea taso ala-altaassa: käynnistää pumpun

Huom: Jos ala-altaan ylin tason aktivointi ei ole tarpeen, piste E voidaan irrottaa.
