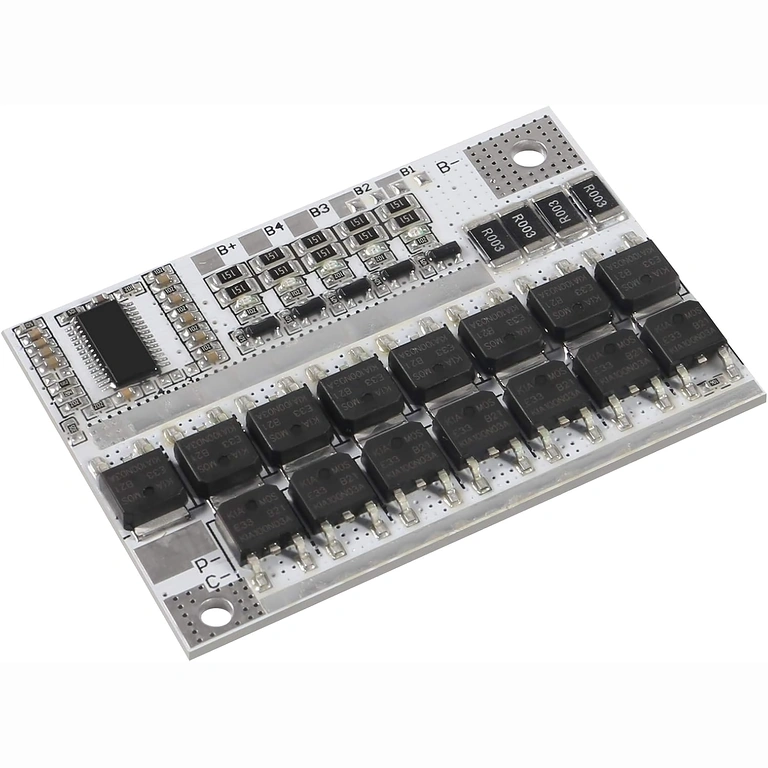

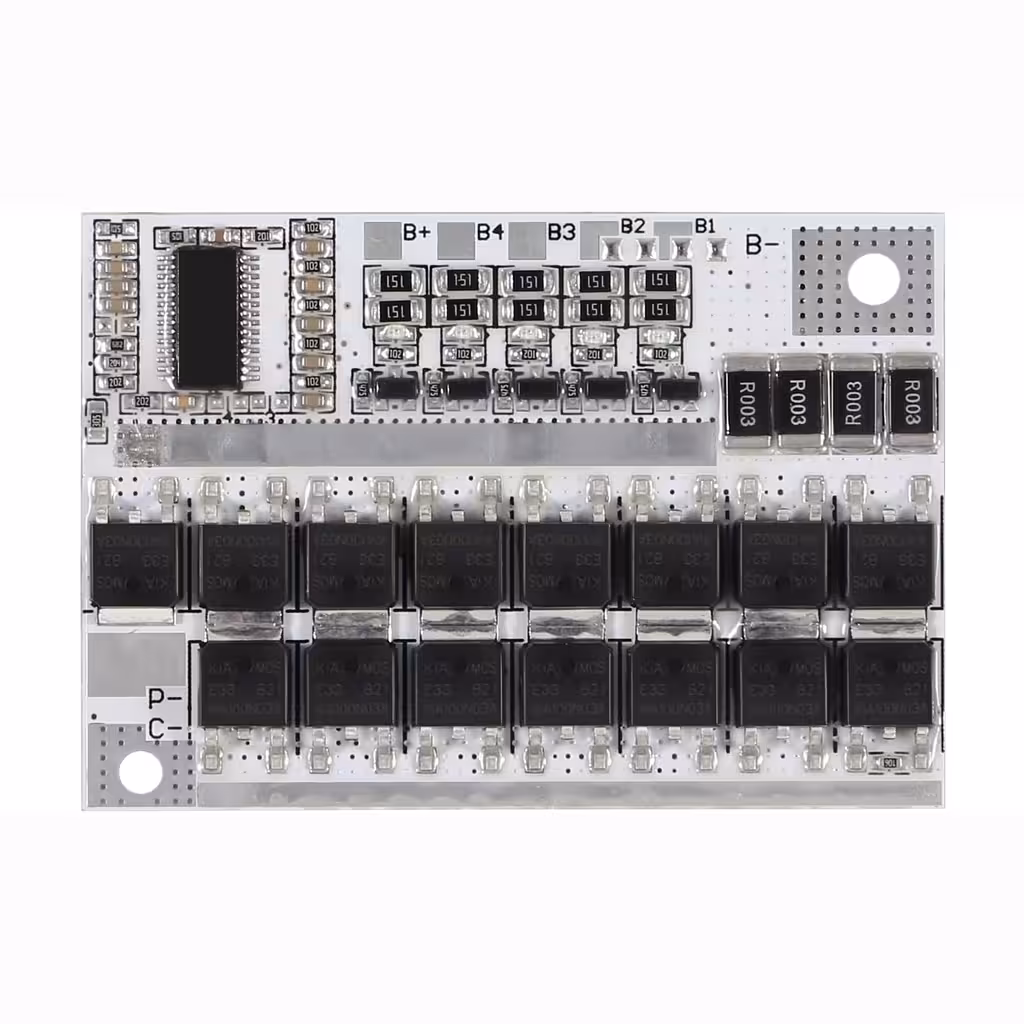

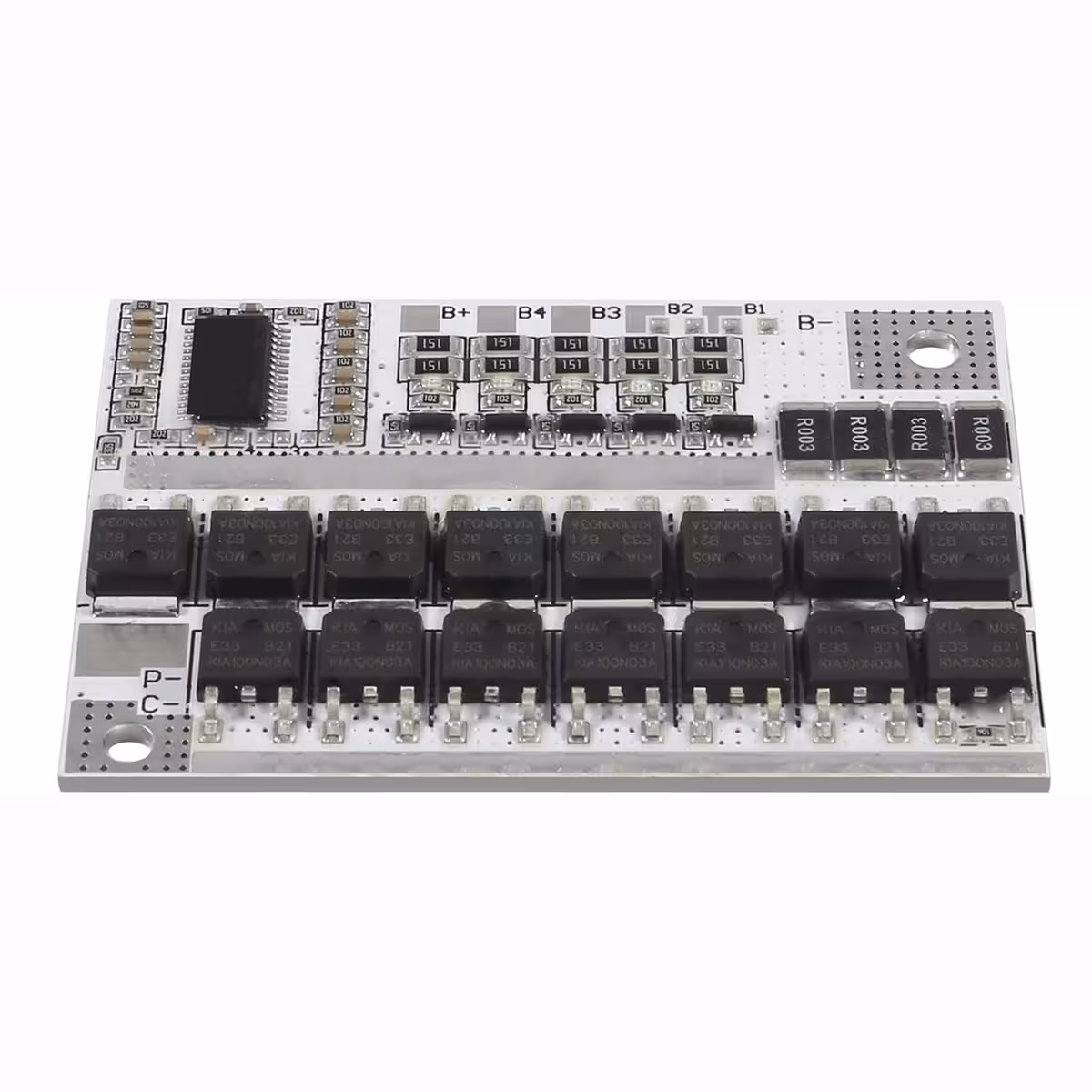

BMS 5S 100A 21V – Kattava suojaus vaativiin Li-Ion 18650 -akkupaketteihin

Kun rakennat omaa akkupakettia, haluat varmistaa, ettei se vaurioidu ylilatauksen tai äkillisen oikosulun vuoksi. Laadukas 5S 100A 21V BMS-suojapiiri toimii huomaamattomasti taustalla: se valvoo jokaista kennoa erikseen, tasapainottaa jännitteet automaattisesti ja katkaisee virran mikrosekunneissa, jos jotain menee vikaan.

Huom: BMS-moduuli ei sisällä 18650-akkuja, ne myydään erikseen. Yhteensopiva myös 3S- ja 4S-kokoonpanojen kanssa.

Miksi valita tämä malli? (Tärkeimmät edut):

100A huippuvirta — kestää sähkötyökalujen ja dronen äkilliset virtapiikit ilman turhia katkoja.
60mA passiivinen tasapainotus — tasaa kennojen jännitteet reaaliajassa, mikä pidentää akun käyttöikää ja varmistaa täyden kapasiteetin jokaisella latauskerralla.
Neljä samanaikaista suojausta — ylilataus-, syväpurkaus-, ylivirta- ja oikosulkusuojaus toimivat jatkuvasti.

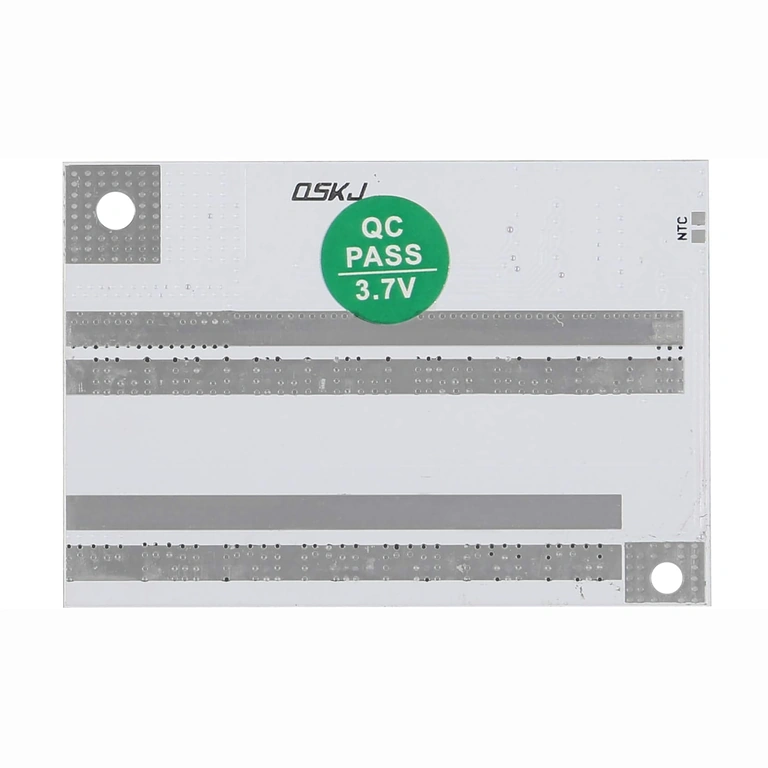

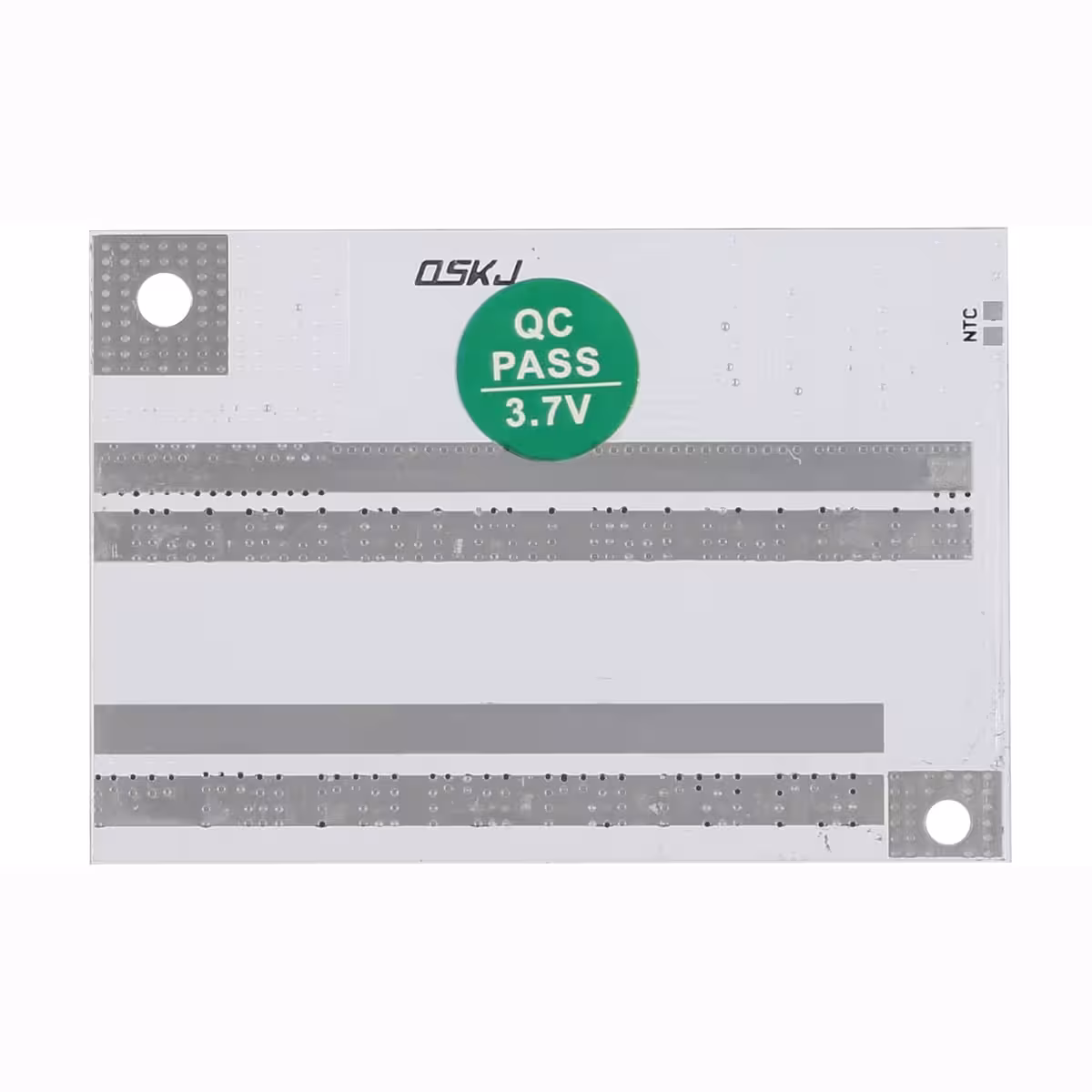

Vain 3,4 mm paksu profiili — mahtuu ahtaisiinkin tiloihin, kuten DIY-varavirtalähteisiin tai RC-ajoneuvoihin.
Toimii myös 3S- ja 4S-järjestelmissä — yksi moduuli riittää 11,1 V, 14,8 V ja 21 V projekteihin.

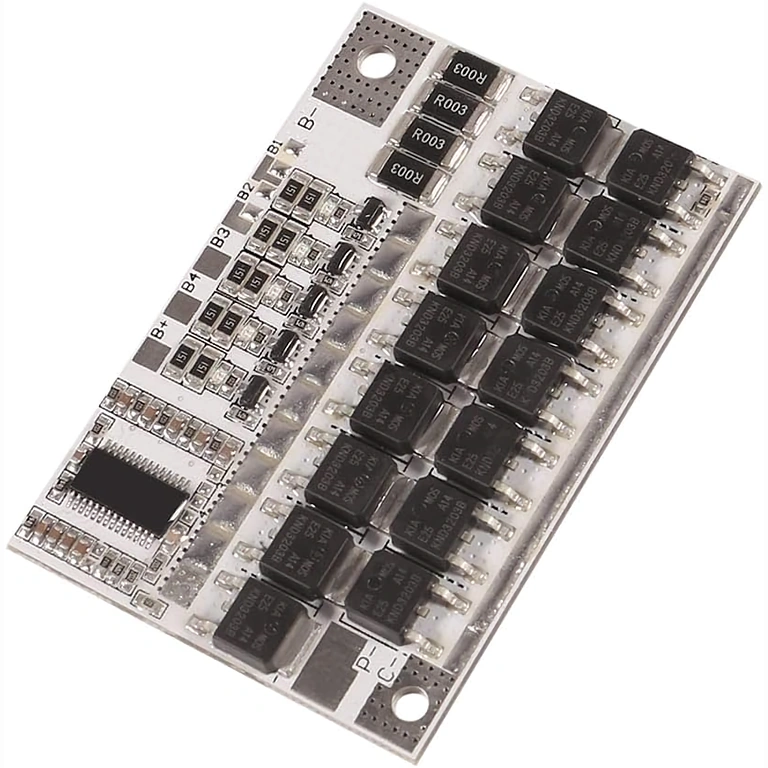

Yksityiskohdat ja suorituskyky

Piiri hyödyntää tehokkaita MOSFET-transistoreita, jotka on mitoitettu 80A jatkuvalle purkuvirralle ja 60A jatkuvalle latausvirralle. Nämä arvot riittävät useimpiin sovelluksiin ilman ylikuumenemisongelmia normaalikäytössä. Kennojen katkaisujännitteet on asetettu 4,25 V (lataus) ja 3,00 V (purku) tasoille, mikä suojaa Li-Ion-kemiaa ennenaikaiselta kulumiselta ja säilyttää kapasiteetin pitkään.

Passiivinen tasapainotus purkaa ylimääräistä jännitettä täydemmistä kennoista, jolloin koko paketti saavuttaa tasaisen jännitetason ennen latauksen päättymistä. Lopputuloksena on suurempi käyttökelpoinen kapasiteetti ja vähemmän epätasapainosta johtuvia ongelmia. Oikosulkusuojaus reagoi mikrosekunneissa – huomattavasti nopeammin kuin perinteiset sulakkeet.

Ominaisuus	Arvo / Tiedot
Akkuyhteensopivuus	Li-Ion 18650 (5S-kokoonpano)
Nimellisjännite	21V (5 x 4,2V)
Jatkuva latausvirta	60A
Jatkuva purkuvirta	80A
Huippuvirta	100A
Maksimijännite per kenno	4,25 ± 0,05V
Minimijännite per kenno	3,00 ± 0,025V
Tasapainotusvirta	60mA (passiivinen)
Oikosulkusuojaus	Kyllä
Ylilataussuoja	Kyllä
Syväpurkaussuoja	Kyllä
Yhteensopiva 3S / 4S	Kyllä

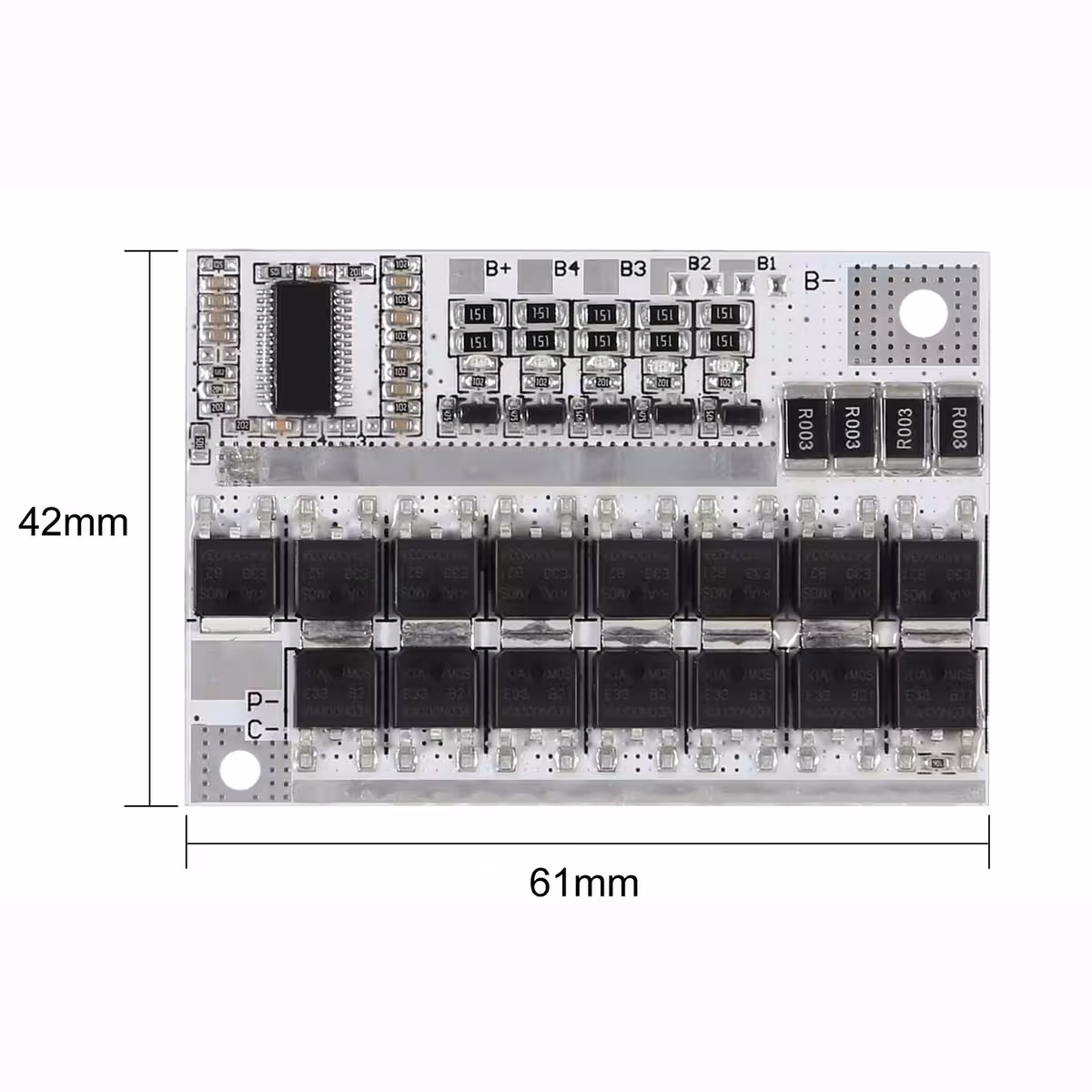

Mitat	62 x 42 x 3,4 mm

Pakkauksen sisältö

1x BMS 5S 100A 21V -moduuli

Usein kysytyt kysymykset

Voinko käyttää tätä BMS-piiriä Li-Po-kennojen kanssa 18650-akkujen sijaan?

Teknisesti kyllä, sillä Li-Po-kennoilla on sama 3,7 V nimellisjännite ja 4,2 V maksimijännite. Tarkista kuitenkin kennojesi tarkat jännitearvot ennen kytkemistä, sillä joidenkin Li-Po-akkujen kynnysarvot voivat poiketa standardeista.

Mitä tapahtuu, jos lähdössä tapahtuu oikosulku?

Moduuli tunnistaa ylivirran välittömästi ja katkaisee purkupiirin automaattisesti suojaten sekä akut että laitteen. Kun oikosulun syy on poistettu, moduuli palautuu toimintaan automaattisesti tai manuaalisesti versiosta riippuen.

Toimiiko tämä vähemmällä kuin viidellä sarjaan kytketyllä kennolla?

Kyllä. Moduuli tukee myös 3S (11,1 V) ja 4S (14,8 V) kokoonpanoja samalla suojauksella ja tasapainotuksella. Et tarvitse erillistä moduulia eri kokoonpanoille.

Tarvitseeko piiri jäähdytyssiiliä suurilla virroilla?

Jatkuvassa alle 80A käytössä ja normaalissa huoneenlämmössä moduuli toimii vakaasti ilman lisäjäähdytystä. Jos käytät laitetta usein lähellä 100A huippuvirtaa, hyvä ilmanvaihto tai pieni jäähdytyssiili MOSFET-transistoreiden päällä pidentää moduulin käyttöikää.

Voinko ladata ja purkaa akkua samasta liittimestä?

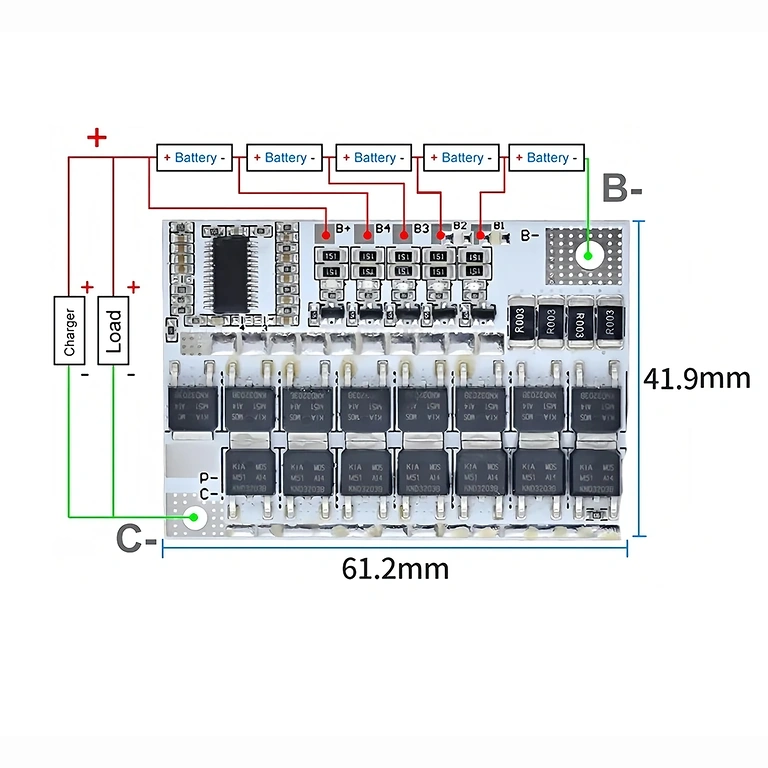

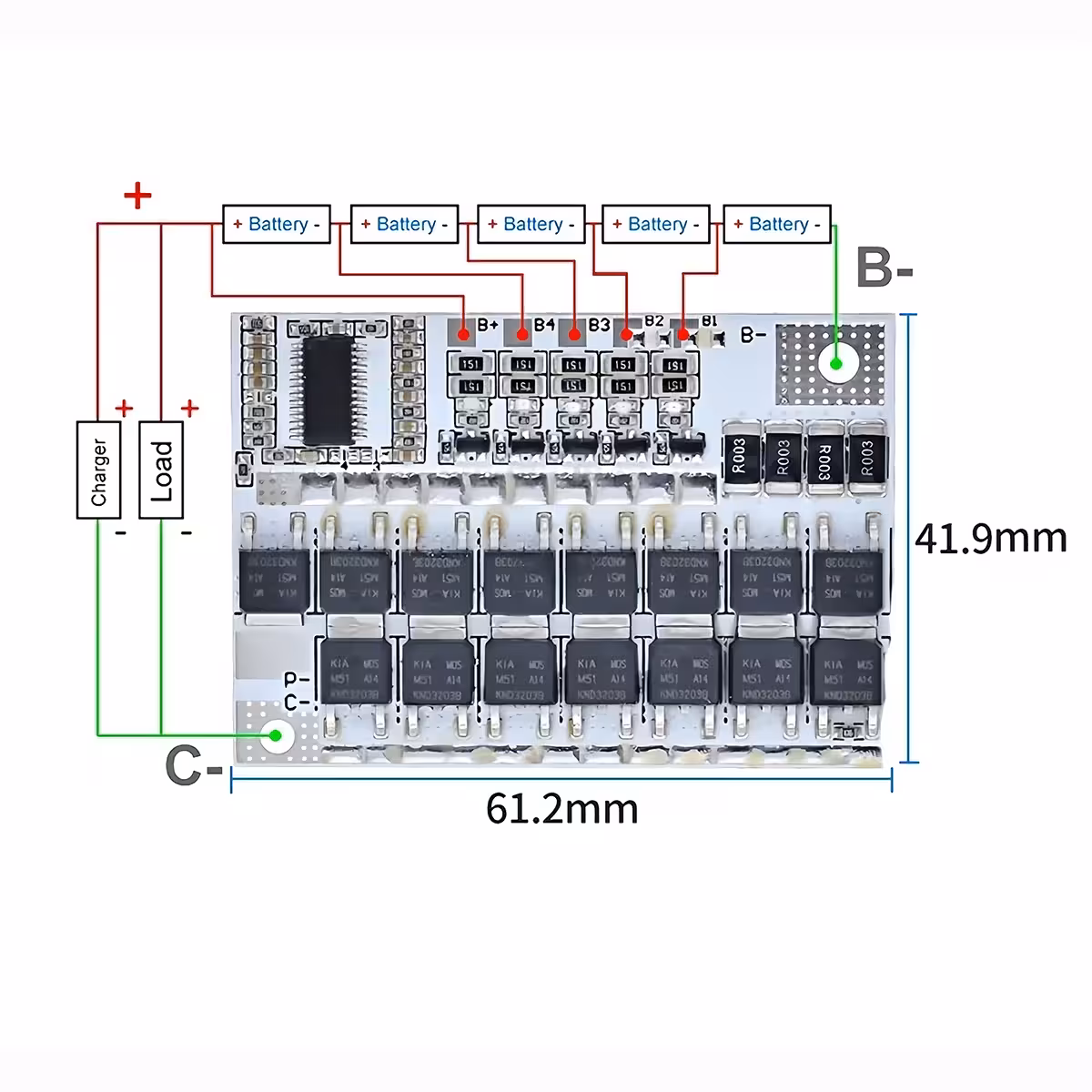

Tämä malli käyttää yhteistä porttia lataukseen ja purkuun. Katso kytkentäkaavio teknisistä ohjeista varmistaaksesi laturin ja kuorman oikean kytkennän samaan porttiin.
