Yleistesteri 24-72V harjattomille moottoreille: diagnosoi moottori, Hall-anturit ja ohjainyksikkö ilman erillisiä laitteita
Eikö sähkökulkuneuvosi käynnisty, etkä tiedä onko vika moottorissa, ohjainyksikössä vai kaasukahvassa? Arvailu vie aikaa, mutta tällä yleistesterillä paikannat vian muutamassa minuutissa. Selkeät LED-merkkivalot kertovat suoraan, missä vika piilee.
Laite toimii kaikilla 24V–72V jännitteillä. Olipa kyseessä sähköpyörä, sähköpotkulauta tai skootteri, voit diagnosoida Hall-antureilla varustetut harjattomat moottorit vaivatta.
Huom: Yhteensopiva vain Hall-antureilla varustettujen harjattomien moottoreiden kanssa. Ei toimi sensorittomien moottoreiden kanssa.
Miksi valita tämä testeri? (Tärkeimmät edut):
- Laaja 24V–72V yhteensopivuus — toimii useimpien markkinoilla olevien harjattomien sähkökulkuneuvojen kanssa ilman lisäadaptereita
- 5 testitoimintoa yhdessä laitteessa — tarkista moottorin vaiheet, Hall-anturit, ohjainyksikkö, kaasukahva ja jarrupiiri vaihtamatta laitetta
- Välitön LED-palaute — 5V keskus-LED ja pyörimisen LED-valot kertovat 30 sekunnissa, onko vika virtalähteessä, antureissa vai vaiheissa
- Kompakti koko — 10,5 × 7,5 × 2,5 cm, mahtuu helposti työkalupakkiin tai huoltolaukkuun
- Säänkestävä — toimii -20°C – +50°C lämpötiloissa, joten se soveltuu myös kylmiin autotalleihin
Yksityiskohdat ja suorituskyky

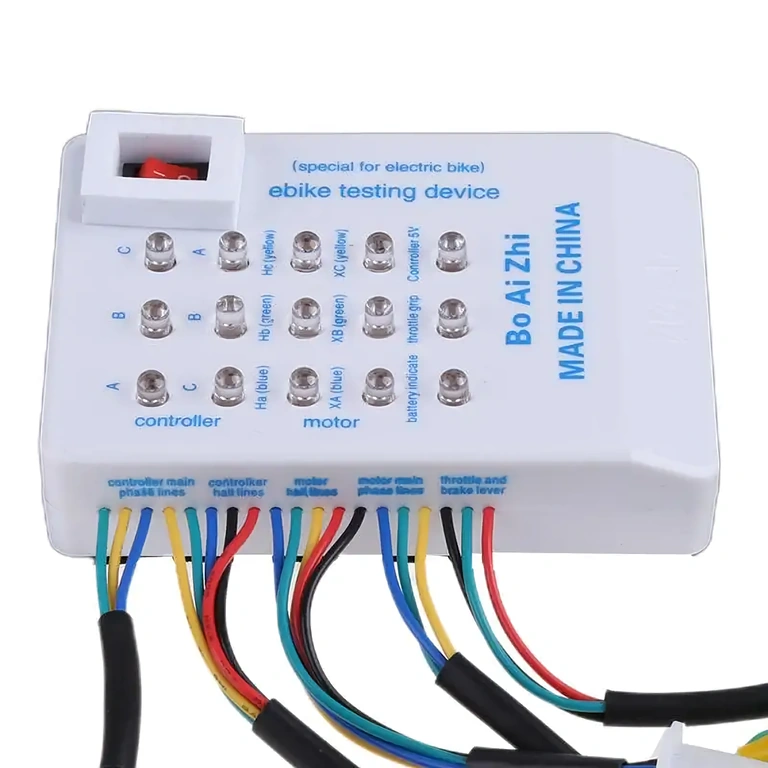

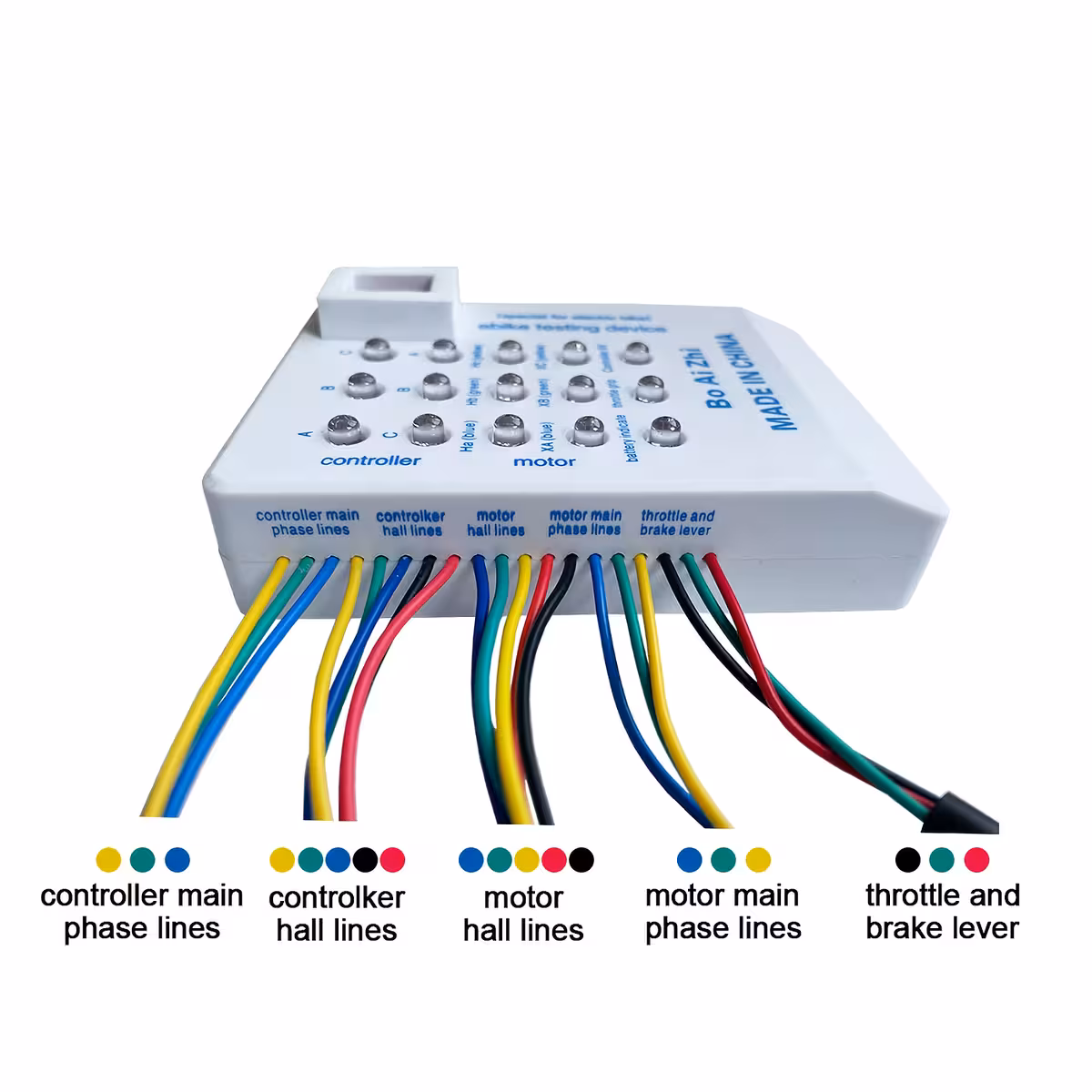

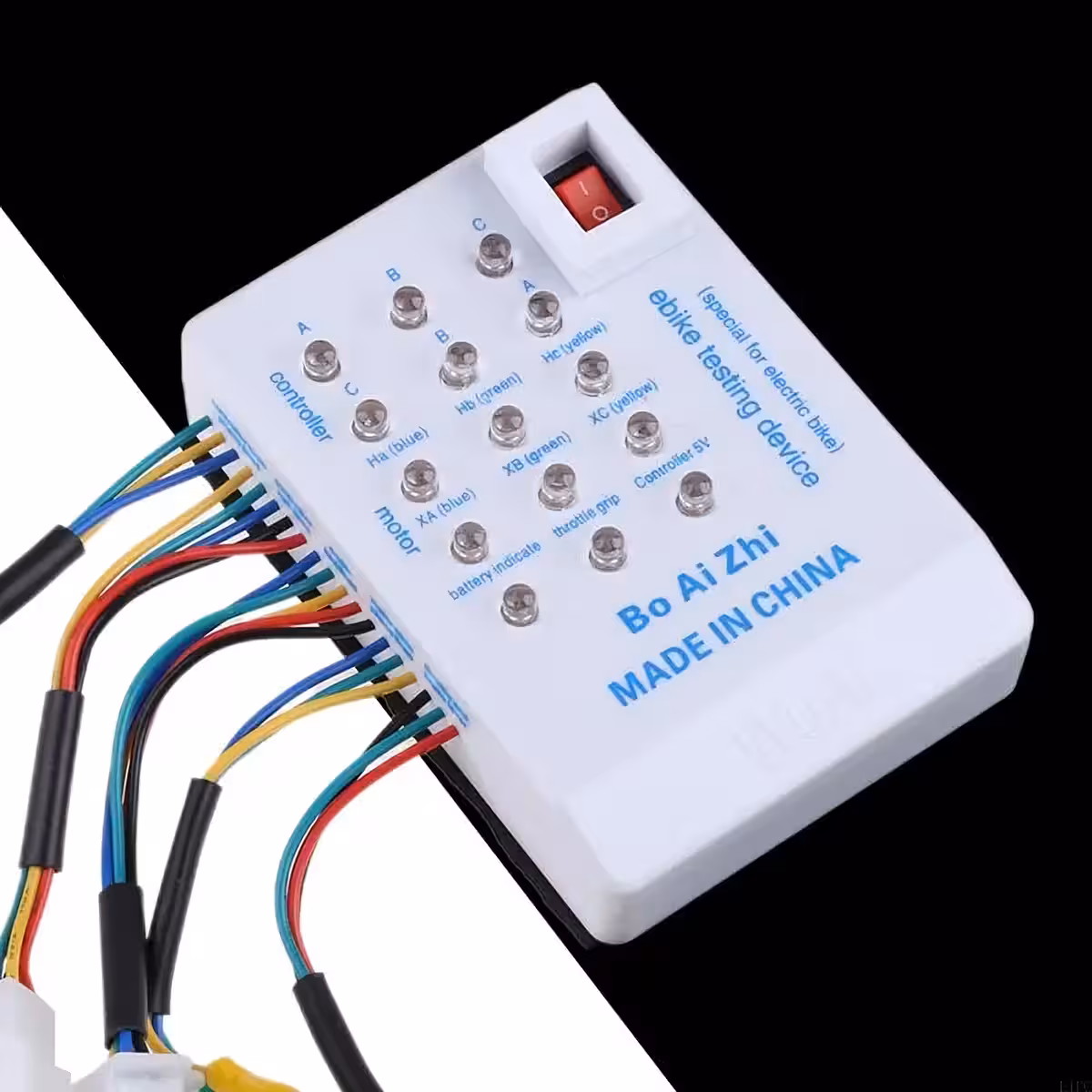

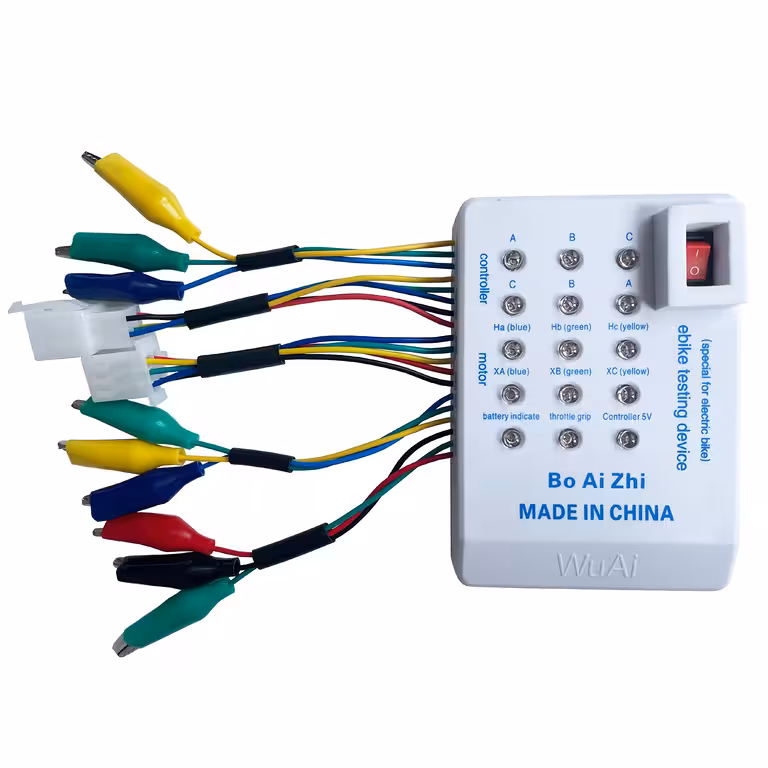

Testerissä on viisi värikoodattua liitinsarjaa, joiden avulla kytkennät onnistuvat virheettömästi. Vaihejohtimet (keltainen, vihreä, sininen) on eristetty ohjainyksikön johdoista, mikä mahdollistaa tarkan vianmäärityksen. 5V keskus-LED on avainasemassa ohjainyksikön sisäisen virtalähteen kunnon tarkistamisessa – jos se ei syty, tiedät heti, ettei vika ole moottorissa. Pyörimisen LED-valojen syttymisjärjestys (vasemmalta oikealle) vahvistaa vaiheiden ja Hall-signaalien oikean järjestyksen, mikä on elintärkeää moottorin tasaisen ja hiljaisen käynnin kannalta.
| Ominaisuus | Tiedot |
|---|---|
| Yhteensopivat jännitteet | 24V, 36V, 48V, 60V, 72V |
| Moottorityyppi | Harjaton Hall-antureilla |
| Testitoiminnot | Moottorin vaiheet, Hall-anturit, ohjain, kaasukahva, jarru |
| Tilan ilmaisu | Pyörimisen LED-valot + 5V keskus-LED + kaasukahvan LED (vihreä/punainen) |
| Liitinsarjat | 5 värikoodattua ryhmää |
| Käyttölämpötila | -20°C – +50°C |

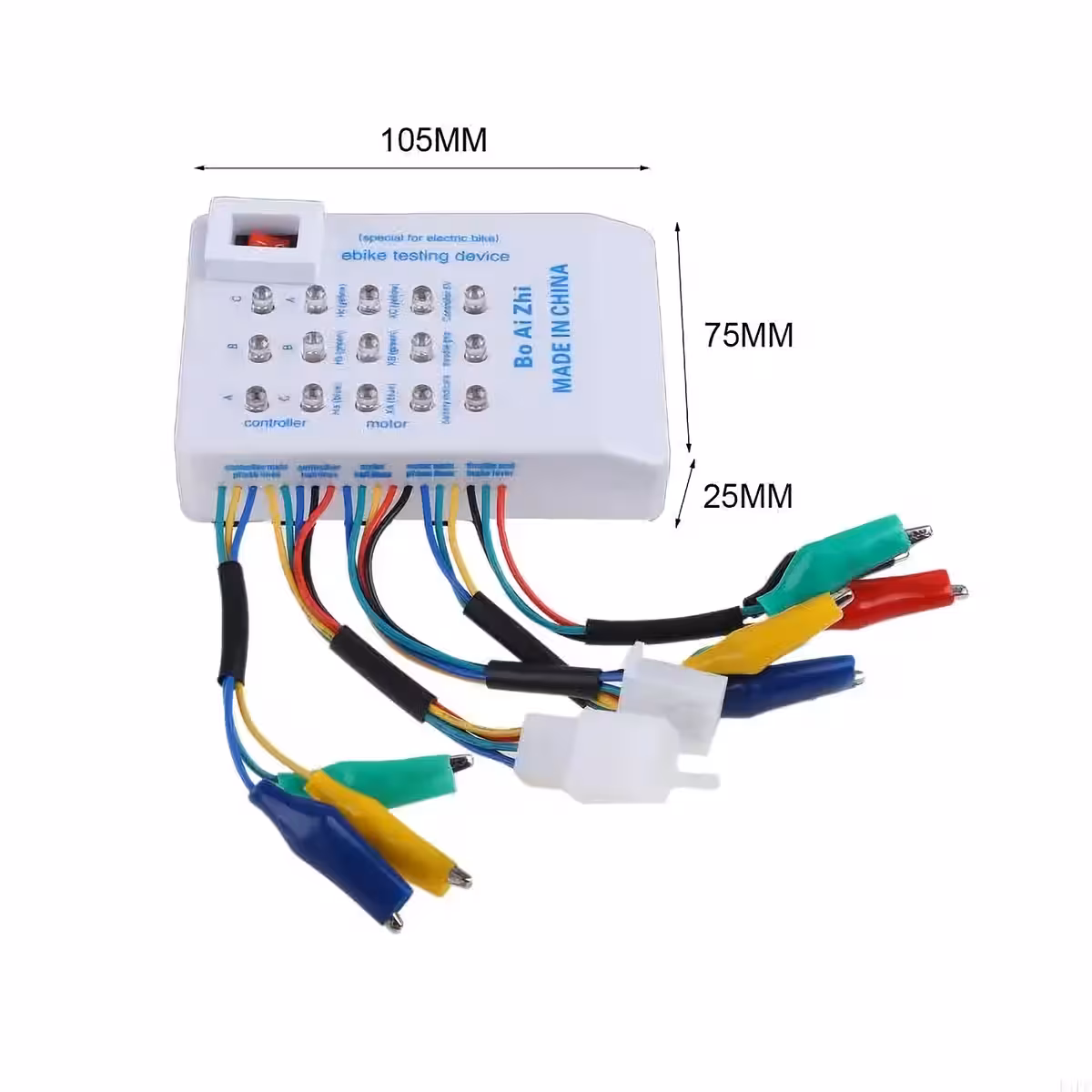

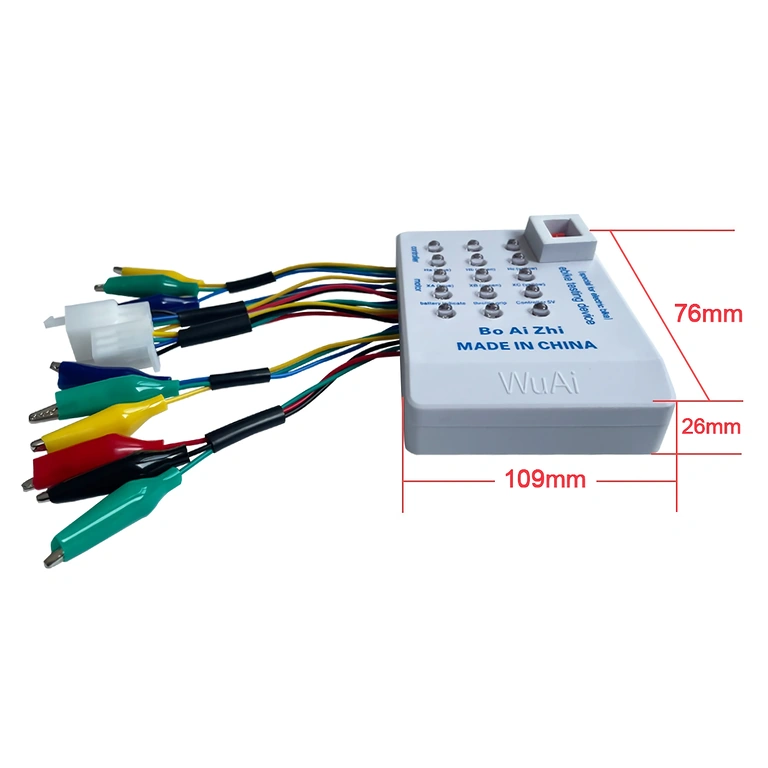

| Mitat | 10,5 × 7,5 × 2,5 cm |
| Kulkuneuvot | Sähköpyörät, sähköpotkulaudat, harjattomat skootterit |
Käyttöohjeet
Moottorin vaihejohtojen testaus

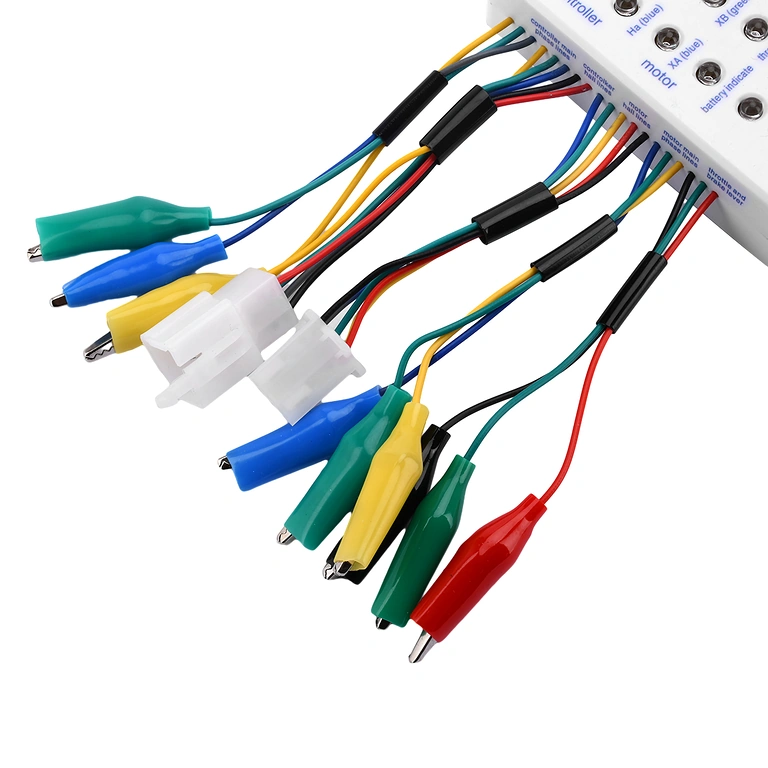

- Kun testeri on pois päältä, kytke moottorin 3 vaihejohtoa vastaavaan liitäntään.
- Pyöritä moottoria eteenpäin (vapaakytkimellä varustetuissa moottoreissa pyöritä rengasta käsin vastakkaiseen suuntaan).
- Tarkista, että kaikki LED-valot välkkyvät ja seuraa syttymisjärjestystä vasemmalta oikealle.
Hall-antureiden ja moottorin johtojen testaus
- Kytke vain Hall-anturin liitin testeriin. Joissakin moottoreissa valkoinen muoviliitin on ehkä irrotettava.
- Kun testeri on päällä, pyöritä moottoria eteenpäin.
- Varmista, että kaikki LED-valot välkkyvät oikeassa järjestyksessä (vasemmalta oikealle).
Ohjainyksikön testaus
- Kytke kaasukahva ohjainyksikköön.
- Kytke ohjainyksikön vaihe- ja Hall-johdot testerin vastaaviin liitäntöihin.
- Kytke akku ohjainyksikköön.
- Käynnistä testeri ja tarkista, että 5V keskus-LED palaa.
- Jos 5V-valo ei syty, ohjainyksikkö ei syötä oikeaa jännitettä Hall-antureille.
- Käännä kaasukahvaa hitaasti ja tarkista, että vastakkaiset LED-valot syttyvät ja kiertävät oikein.
Kaasukahvan testaus

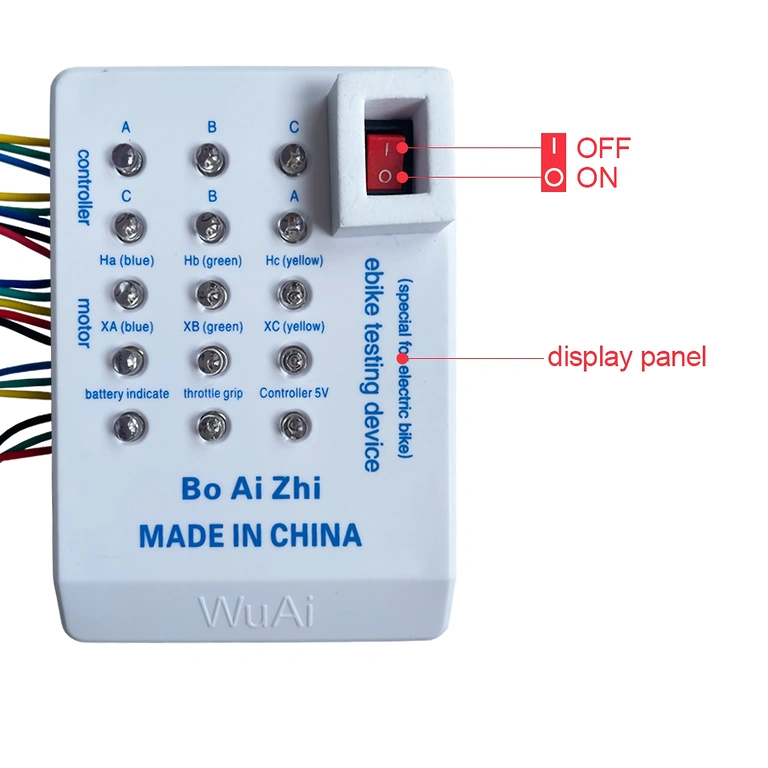

- Kytke kaasukahva testerin ensimmäiseen liitinsarjaan.
- Kun testeri on päällä, tarkista, että kaasukahvan LED on vihreä (lepoasento).
- Käännä kaasua täysillä – LED-valon tulisi vaihtua järjestyksessä: vihreä → pois → punainen (täysi kaasu).
- Jos LED ei toimi näin, kaasukahva tai sen johdot ovat viallisia.
Pakkauksen sisältö
- 1× Yleistesteri harjattomille moottoreille Hall-antureilla
- Valmiiksi asennetut värikoodatut liittimet
Usein kysytyt kysymykset
Toimiiko tämä kaikkien harjattomien moottoreiden kanssa?
Laite toimii 24V–72V sähköpyörien ja -potkulautojen harjattomilla moottoreilla, joissa on Hall-anturit. Sensorittomat moottorit eivät ole yhteensopivia.
Mitä tarkoittaa, jos Hall-anturin LED ei syty?
Kyseinen Hall-anturi tai siihen liittyvä johto on viallinen ja se on vaihdettava.
Miksi 5V keskus-LED ei syty ohjainyksikköä testattaessa?
Ohjainyksikön sisäinen 5V virtalähde on rikki tai Hall-liittimen punainen tai musta johto on poikki.
LED-valot syttyvät käänteisessä järjestyksessä (oikealta vasemmalle). Onko se ongelma?
Kyllä, käänteinen järjestys kertoo, että Hall-johtojen ja moottorin vaiheiden välillä on kytkentävirhe. Tämä korjataan järjestämällä kytkennät uudelleen.
Vaiheiden LED-valot näyttävät välkkyvän samanaikaisesti. Onko se normaalia?
Suurilla nopeuksilla LED-valot voivat näyttää välkkyvän samanaikaisesti. Tärkeintä on, että kaikki syttyvät – järjestys on helpompi havaita, kun pyöritysnopeutta hidastetaan.
