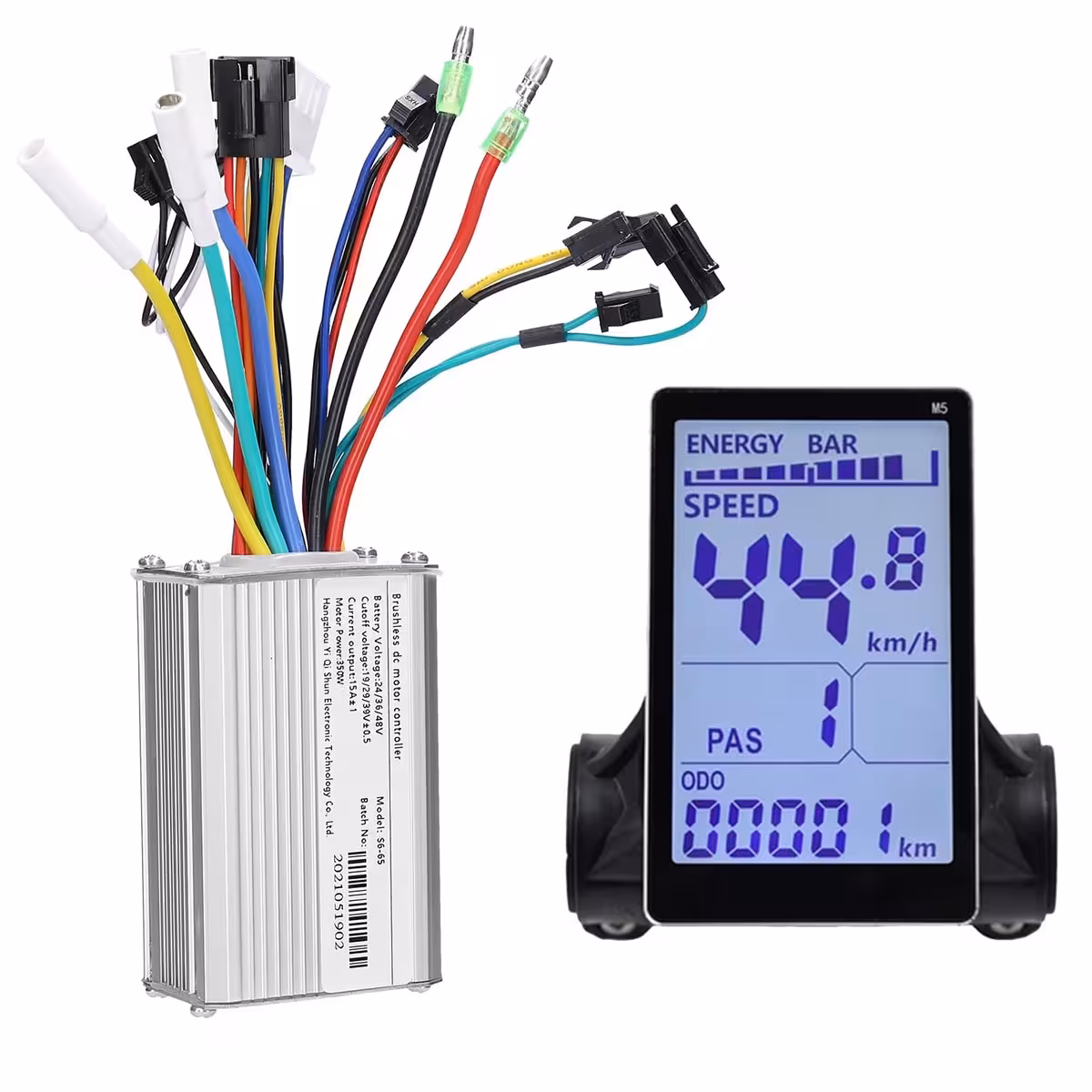

Sine Wave -ohjainyksikkö ja M5-näyttö – tasaisempaa ajoa ja parempaa hallittavuutta

Häiritsevä melu, tärinä kiihdytyksissä tai epätarkka nopeuden säätö ovat merkkejä vanhentuneesta tai väärin valitusta ohjainyksiköstä. Tämä 20A Sine Wave -ohjainyksikkö yhdessä M5-näytön kanssa on erinomainen valinta sähköpyörän tai sähköpotkulaudan päivittämiseen tai rakentamiseen. Järjestelmä tukee 24V, 36V ja 48V jännitteitä ja soveltuu 500W–1000W moottoreille. Asennus on suoraviivaista ja onnistuu ilman erikoistyökaluja.

Huomautus: Sarja on yhteensopiva 60° tai 120° vaihekulmalla varustettujen harjattomien (brushless) moottorien kanssa (automaattinen tunnistus). Tarkista moottorisi tekniset tiedot ennen asennusta.

Miksi valita tämä malli? (Tärkeimmät edut):

Sine Wave -teknologia — kolmivaiheinen siniaalto takaa pehmeän käynnistyksen, olemattoman tärinän ja hiljaisen käyntiäänen verrattuna perinteisiin neliöaalto-ohjaimiin.
Automaattinen 60°/120° tunnistus — sinun ei tarvitse tietää moottorisi vaihekulmaa, sillä ohjain tunnistaa sen automaattisesti.
Laaja yhteensopivuus — tukee 24V, 36V ja 48V järjestelmiä, joten se sopii lähes kaikkiin markkinoiden sähköpyöriin ja -potkulautoihin.
M5-näyttö vakionopeudensäätimellä — sisältää 6 km/h talutusavustimen ja automaattisen nopeuden ylläpidon ilman lisävarusteita.
EABS-elektroninen jarrutus — progressiivinen ja hallittu jarrutustuntuma ilman renkaan äkillistä lukkiutumista.
Täysin säädettävät asetukset — renkaan koko, nopeusrajoitin, PAS-anturin magneettien määrä ja käynnistystapa säätyvät suoraan näytön valikosta.
Sisäänrakennetut suojaukset — alijännitesuojaus ja vikakoodien näyttö helpottavat vianmääritystä ja suojaavat järjestelmää.

Suorituskyky ja tekniset tiedot

Ohjainyksikön metallikuori (110 × 55 × 30 mm) haihduttaa lämpöä tehokkaasti jopa 20A maksimivirralla, mikä pitää lämpötilan kurissa kovassakin käytössä. Sine Wave -teknologia ei ainoastaan hiljennä moottoria, vaan parantaa myös energiatehokkuutta ja vähentää moottorin kulumista pitkällä aikavälillä.

M5 LCD-näyttö kytkeytyy suoraan järjestelmään. Se näyttää reaaliajassa nopeuden, kokonaismatkan, osamatkamittarin, PAS-avustustason ja valojen tilan. Säädettävä taustavalo takaa erinomaisen luettavuuden myös pimeällä, ja selkeät painikkeet tekevät valikoiden selaamisesta helppoa ajon aikana.

Ominaisuus	Tekniset tiedot
Ohjaimen materiaali	Metalli
Väri	Hopea
Ohjaimen mitat	110 × 55 × 30 mm
Nimellisjännite	24V / 36V / 48V
Nimellisteho	500W – 1000W
Maksimivirta	20A
Moottorityyppi	Harjaton (brushless), 60° / 120° (automaattitunnistus)
Aaltomuoto	Sine Wave (siniaalto)
M5-näytön toiminnot	Nopeus, matkamittari, valot, säädettävä taustavalo, PAS, vakionopeudensäädin
Ajotilat	Poljinavustus (PAS), sähkökäyttö, yhdistetty
Käynnistystavat	Suora käynnistys / Potkustartti
Suojaukset	Alijännite, EABS-jarru, vikakoodit

Asetukset ja käyttö

Avaa asetusvalikko M5-näytöltä painamalla pitkään tilapainiketta (katso mukana tuleva ohjekirja).
Määritä järjestelmän jännite (24V/36V/48V) vastaamaan akkusi jännitettä.
Syötä renkaan koko tuumina, jotta nopeus- ja matkamittari näyttävät oikeat lukemat.
Säädä PAS-anturin magneettien määrä ja herkkyys vastaamaan poljintyyliäsi.
Valitse käynnistystapa: suora käynnistys (kaasusta) tai potkustartti (vaatii alkuvauhdin).
Aseta nopeusrajoitin ja kytke vakionopeudensäädin päälle tai pois tarpeen mukaan.
Säädä näytön kirkkaus ja mittayksiköt (km/h tai mph) valikosta.
Tarkista vikakoodit näytöltä, jos järjestelmässä ilmenee poikkeamia.

Pakkauksen sisältö

1× Harjaton ohjainyksikkö 500W–1000W, 20A, Sine Wave
1× Monitoiminen M5 LCD-näyttö
Liitäntäkaapelit

Usein kysytyt kysymykset

Sopiiko tämä 48V 750W moottorille?

Kyllä. Sarja tukee 24V, 36V ja 48V jännitteitä sekä 500W–1000W harjattomia moottoreita. 48V 750W moottori on täysin yhteensopiva, kunhan kyseessä on Hall-antureilla varustettu harjaton moottori.

Pitääkö minun tietää moottorin vaihekulma (60° vai 120°)?

Ei tarvitse. Ohjainyksikkö tunnistaa vaihekulman automaattisesti, joten manuaalista konfigurointia ei tarvita.

Voiko huippunopeutta rajoittaa näytön kautta?

Kyllä. M5-näytön valikosta voit asettaa haluamasi nopeusrajoituksen, mikä on hyödyllinen ominaisuus paikallisten säädösten noudattamiseksi.

Vaatiiko asennus erityistä ohjelmointia?

Ei. Sarja on käyttövalmis. Perusasetukset, kuten renkaan koko ja nopeusrajoitus, säädetään helposti M5-näytön valikosta mukana tulevan ohjeen mukaisesti.
