NTC 10K B3950 -lämpötila-anturit – ±1 % tarkkuus lämmitysjärjestelmiin, varaajiin ja IoT-projekteihin

Antaako lämmitysjärjestelmäsi virhekoodia? Eikö lämminvesivaraaja säädä lämpötilaa oikein? Tai etsitkö luotettavia antureita ESP32- tai Arduino-projektiisi, joihin voit luottaa pitkällä aikavälillä? Tämä 4 kappaleen NTC 10K B3950 -anturisarja ratkaisee ongelmat kerralla – ja mukana tulee kätevästi myös varakappaleita.

Huomautus: Varmista ennen tilaamista, että laitteistosi käyttää NTC 10K / B3950 -spesifikaation mukaisia antureita. Alkuperäisen anturin resistanssin tulisi olla noin 10 kΩ huoneenlämmössä (25 °C).

Miksi valita tämä anturisarja? (Tärkeimmät edut):

4 kappaleen pakkaus — sinulla on aina varakappaleita saatavilla, eikä sinun tarvitse odottaa toimitusta, jos anturi vikaantuu keskellä talvea.
±1 % toleranssi ja B3950-kerroin — vakaat ja toistettavat lukemat koko toiminta-alueella, ei vain kalibrointilämpötilassa.
Laaja lämpötila-alue -20 °C ~ +105 °C — soveltuu erinomaisesti niin jäähdytysjärjestelmiin kuin lämmityskattiloihinkin.

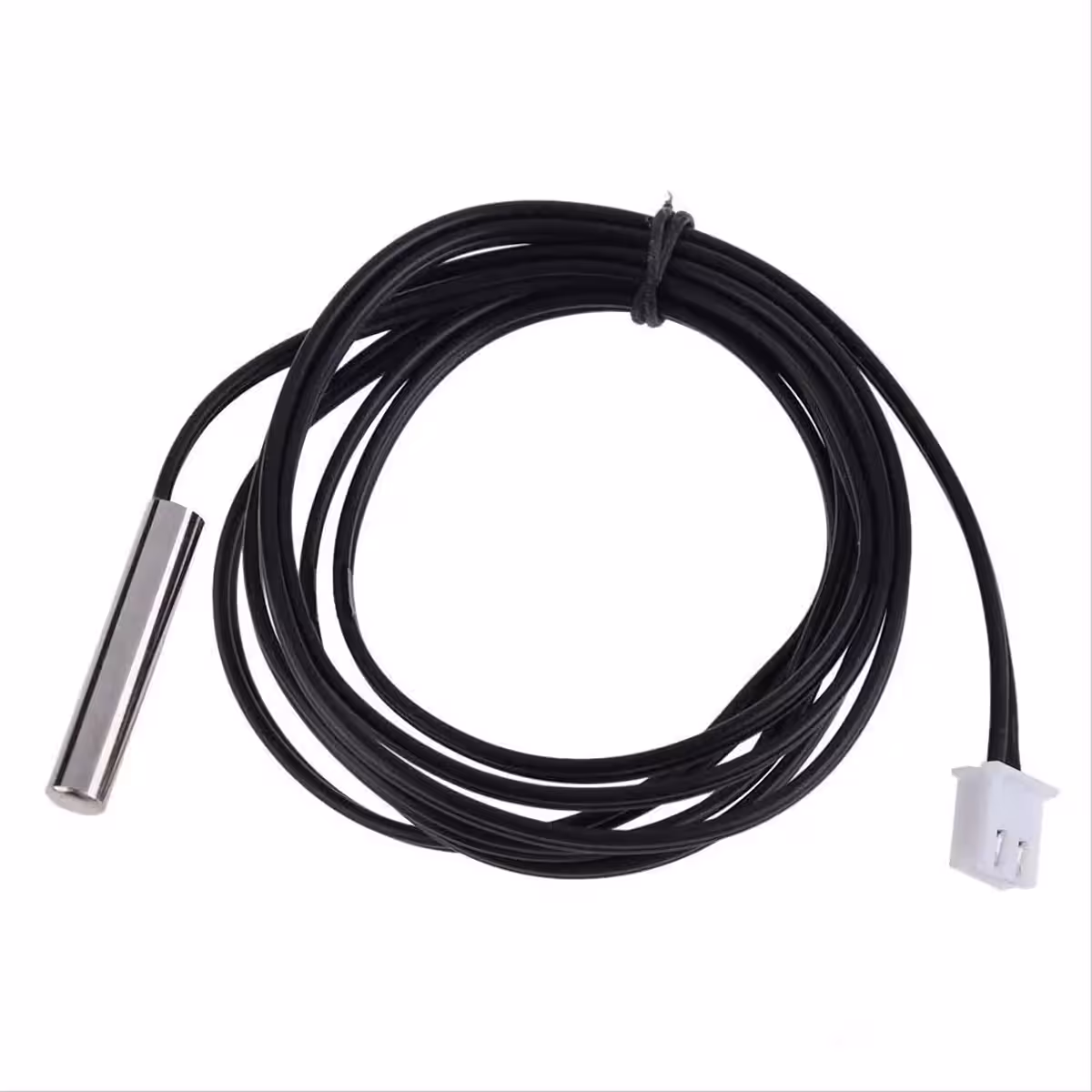

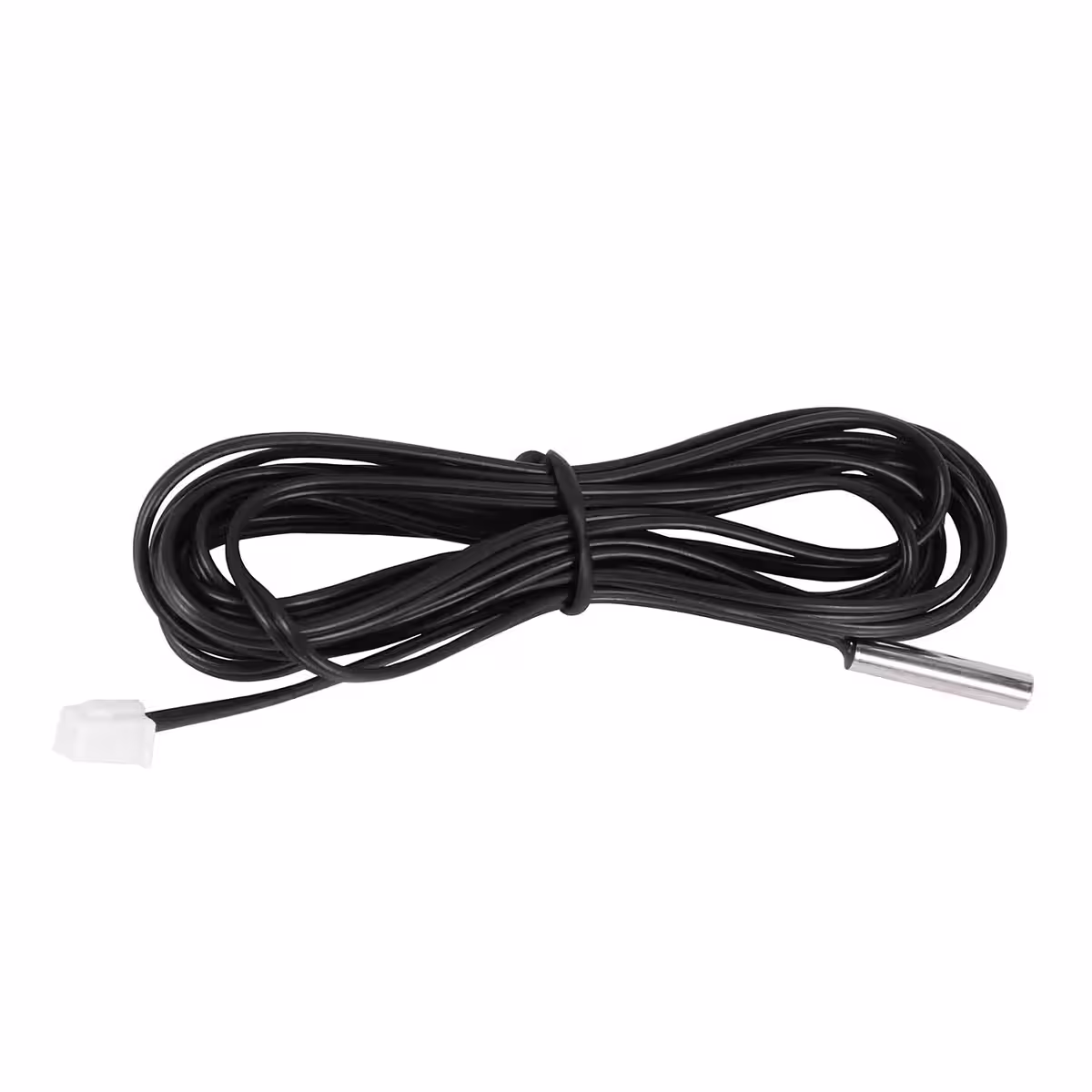

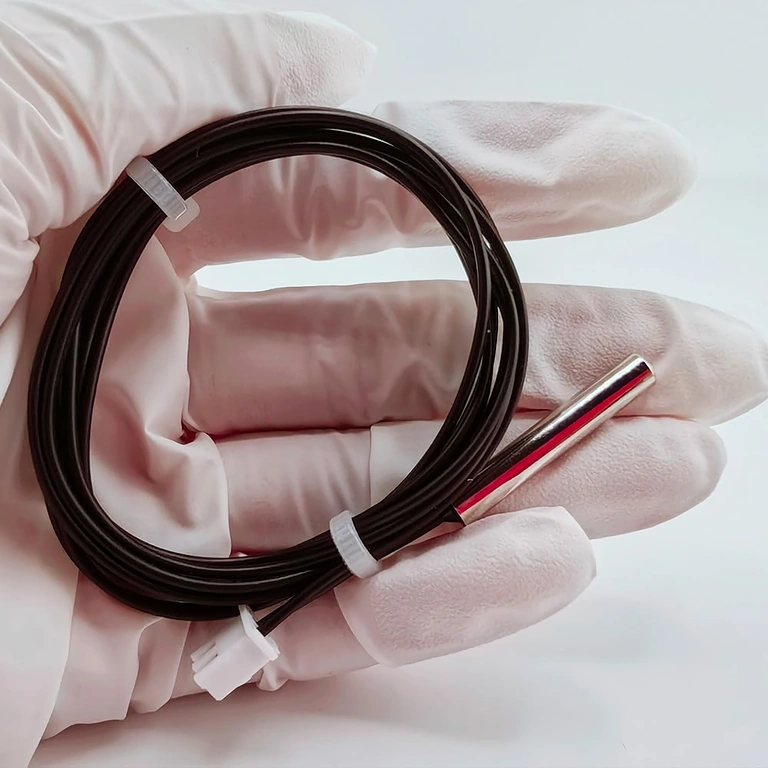

1 metrin kaapeli — voit lyhentää kaapelin juuri sopivan mittaiseksi asennuspaikan mukaan.

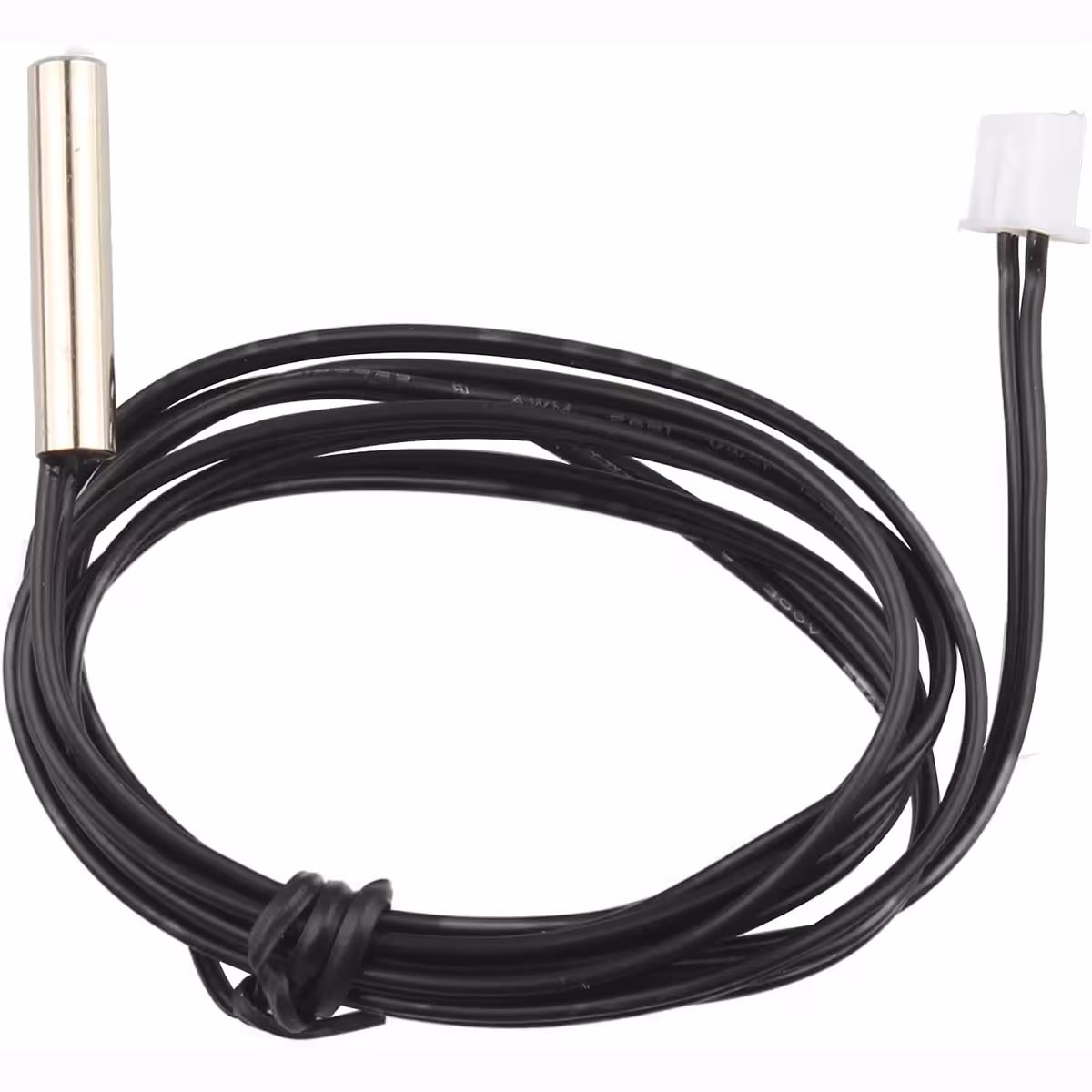

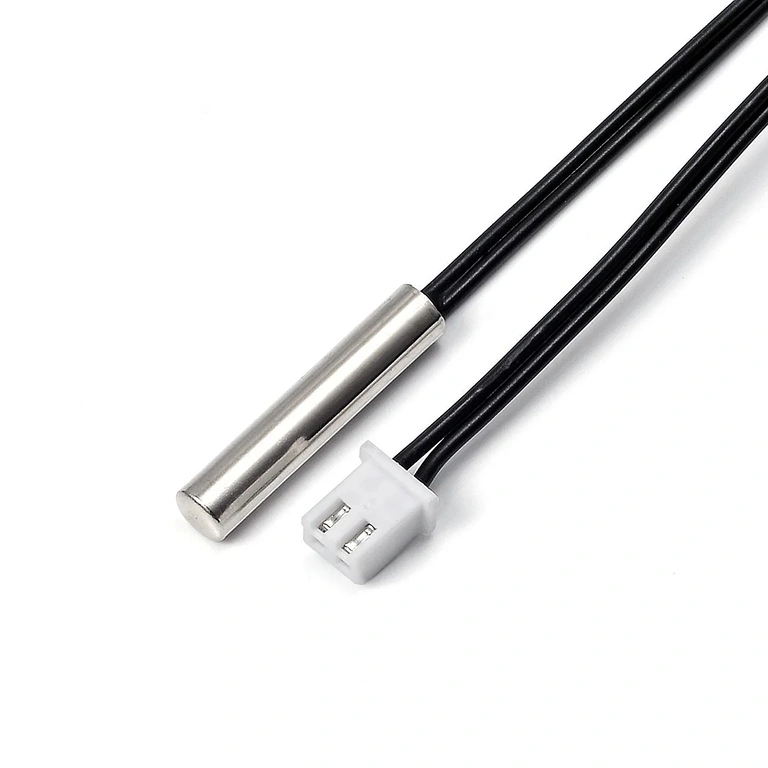

Laaja yhteensopivuus — suora korvaava osa kaasulämmittimien, varaajien ja puhallinkonvektoreiden antureille, sekä erinomainen valinta Arduino-, ESP32-, Raspberry Pi- ja PID-ohjainprojekteihin.

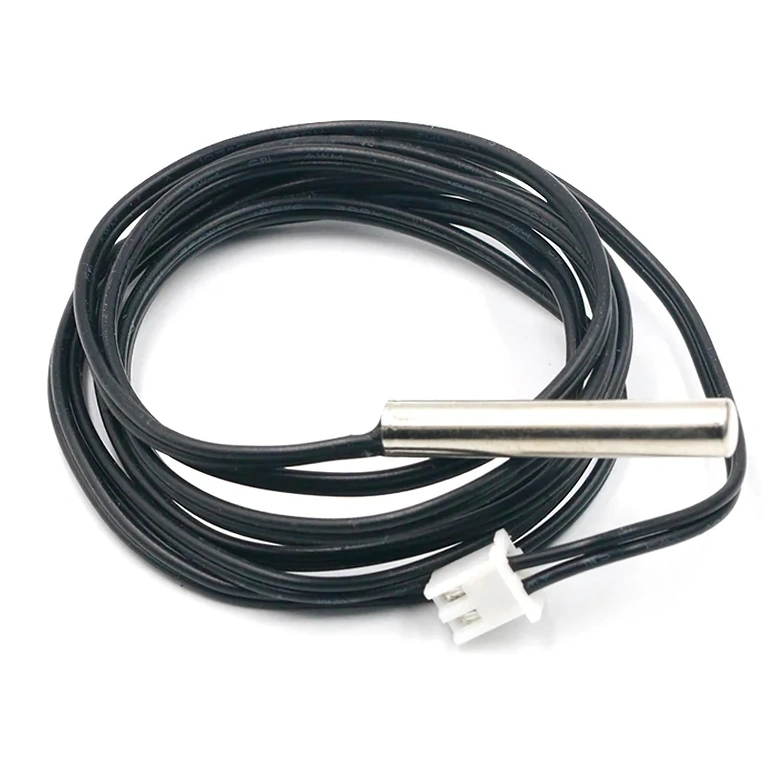

Eristys >100 MΩ, AC 1800V testattu — kestävä 5×30 mm metallirunko, joka sietää tavallisia käyttöjännitteitä turvallisesti.

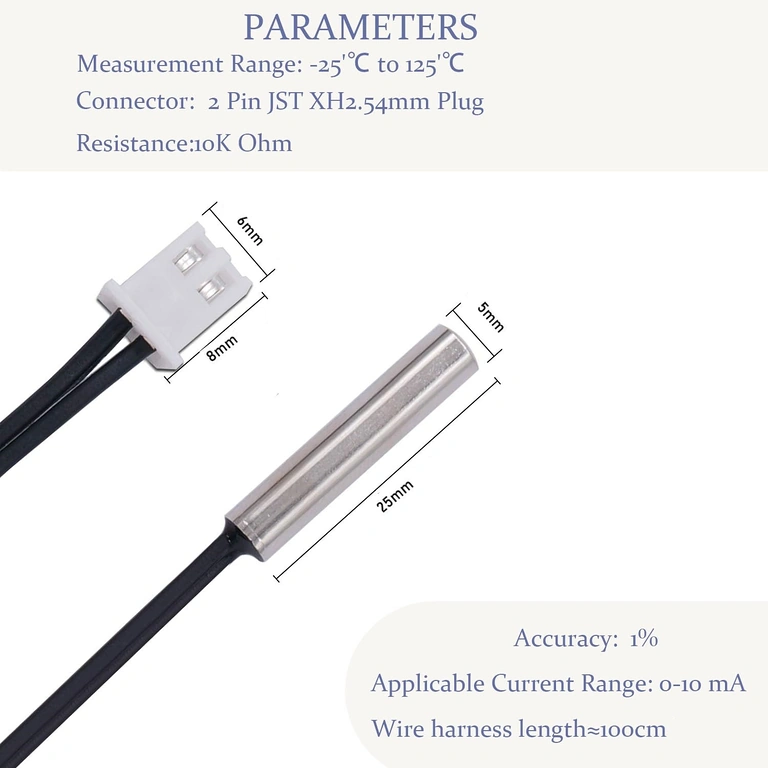

Tekniset tiedot ja suorituskyky

Jokaisen anturin ytimessä on NTC-termistori, jonka nimellisarvo on 10 kΩ (25 °C:ssa) ja B-kerroin 3950. Tämä yhdistelmä tuottaa ennakoitavan resistanssi-lämpötila-käyrän, joka on helppo linearisoida missä tahansa laiteohjelmistossa. 5×30 mm metallirunko takaa nopean lämmönjohtavuuden, ja 5 mW/°C häviökerroin pitää anturin oman lämpenemisen merkityksettömänä. Kaapeli on testattu kestämään AC 1800V / 1mA / 2 sekuntia, mikä tekee siitä turvallisen valinnan tavallisiin sähköasennuksiin ilman lisäsuojauksia.

Ominaisuus	Arvo / Yksityiskohta
Anturityyppi	NTC 10K ±1% (B3950)
Nimellisresistanssi	10 kΩ (25 °C:ssa)
Toleranssi	±1%
Lämpötila-alue	-20 °C ~ +105 °C
Kaapelin pituus	1 metri (lyhennettävissä)

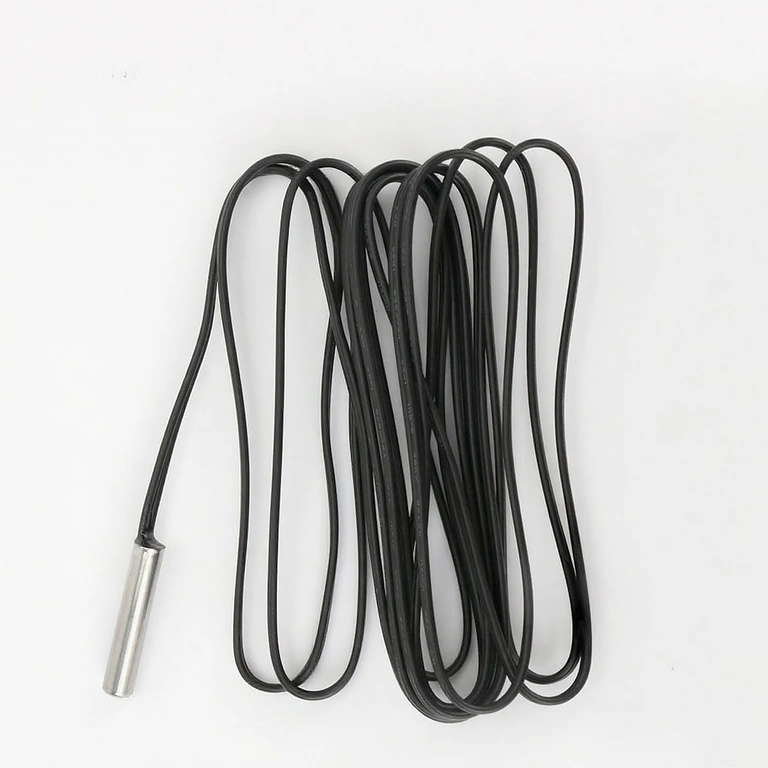

Metallirungon koko	5 × 30 mm
Häviökerroin	5 mW/°C
Eristysvastus	>100 MΩ
Jännitetesti	AC 1800V / 1mA / 2 sekuntia
Pakkauskoko	4 kpl identtisiä antureita

Pakkauksen sisältö

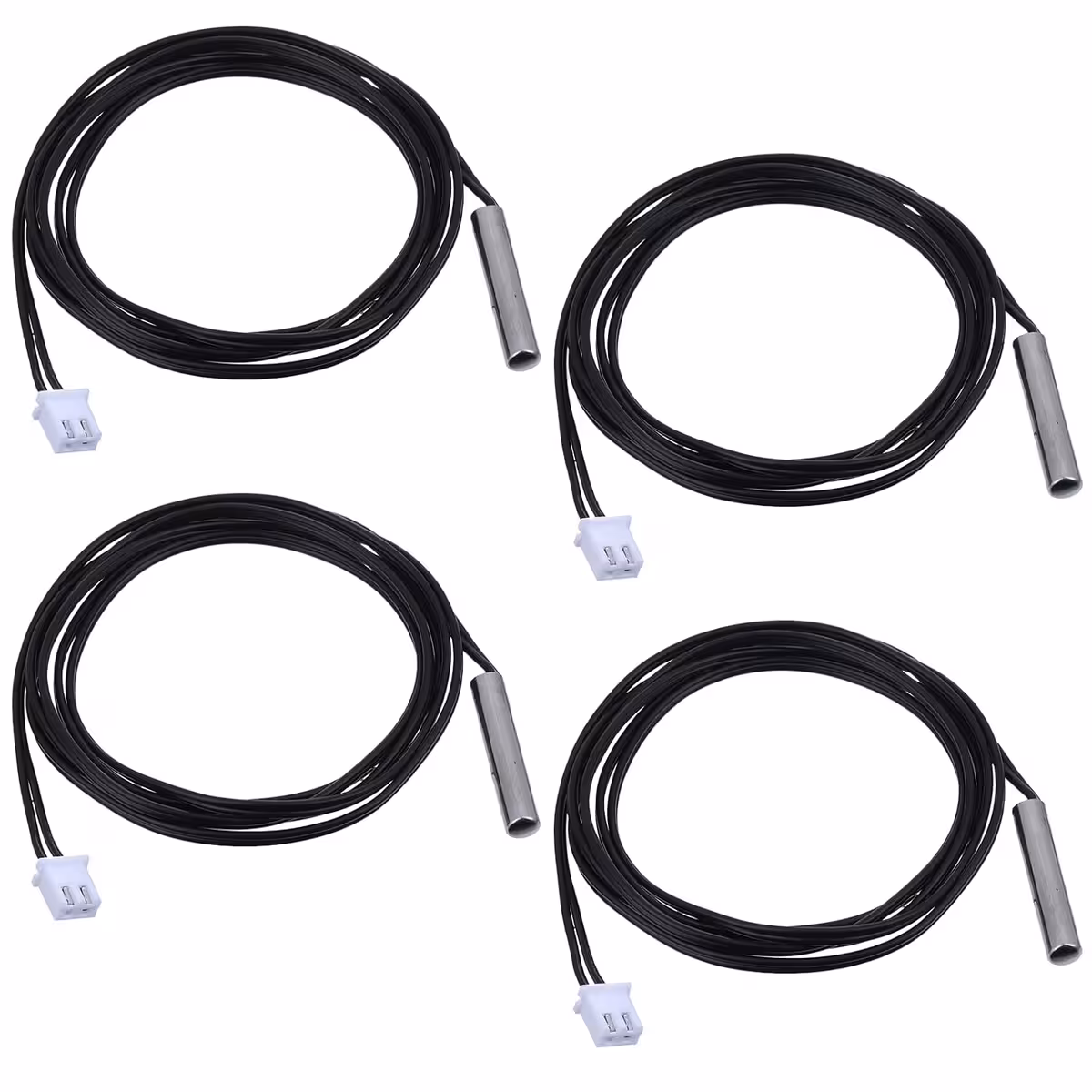

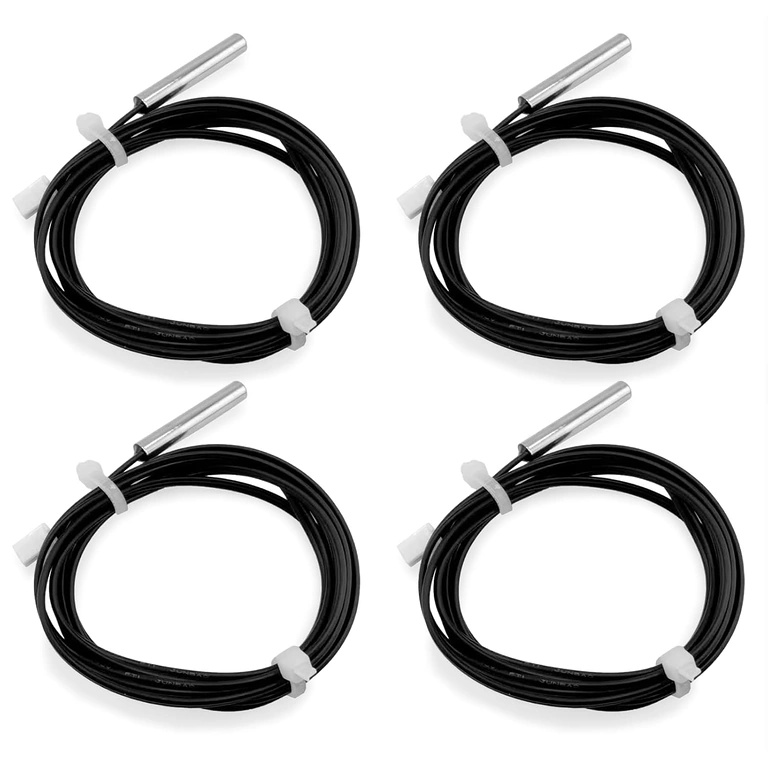

4 × NTC 10K ±1% B3950 -lämpötila-anturi (1 metrin kaapelilla)

Usein kysytyt kysymykset

Miten varmistan, että NTC 10K B3950 -anturi sopii laitteeseeni?

Tarkista alkuperäisen anturin merkinnät tai laitteen tekninen käyttöohje. Jos siinä lukee NTC 10K tai NTC 10KΩ ja B-kerroin on välillä 3900–4000, tämä anturi on suora korvaava osa. Voit myös mitata yleismittarilla huoneenlämmössä (n. 25 °C), että resistanssi on noin 10 kΩ.

Toimiiko tämä Arduinon, ESP32:n tai Raspberry Pi:n kanssa?

Kyllä, toimii erinomaisesti. Kytke anturi jännitteenjakokytkennällä (10 kΩ vastus) analogiseen tuloon. Arduino- ja ESP32-kirjastot tukevat suoraan B3950-parametria, joten manuaalista kalibrointia ei yleensä tarvita.

Kestääkö anturi suoraa kosketusta veteen?

Metallirunko on suunniteltu upotettavaksi veteen ja muihin syövyttämättömiin nesteisiin lämpötila-alueella -20 °C ~ +105 °C. Jos kyseessä on kemiallisesti aggressiiviset aineet tai korkeapainejärjestelmät, varmista yhteensopivuus järjestelmäsi vaatimusten mukaisesti.

Voiko 1 metrin kaapelia jatkaa?

Kyllä voi. Voit jatkaa kaapelia juottamalla tai liittimillä käyttäen vastaavaa kaapelia. Muista suojata liitokset huolellisesti kosteudelta. Kriittisissä sovelluksissa, joissa tarkkuus on ensisijaisen tärkeää, suosittelemme välttämään liitoksia tai tilaamaan pidemmän kaapelin.
