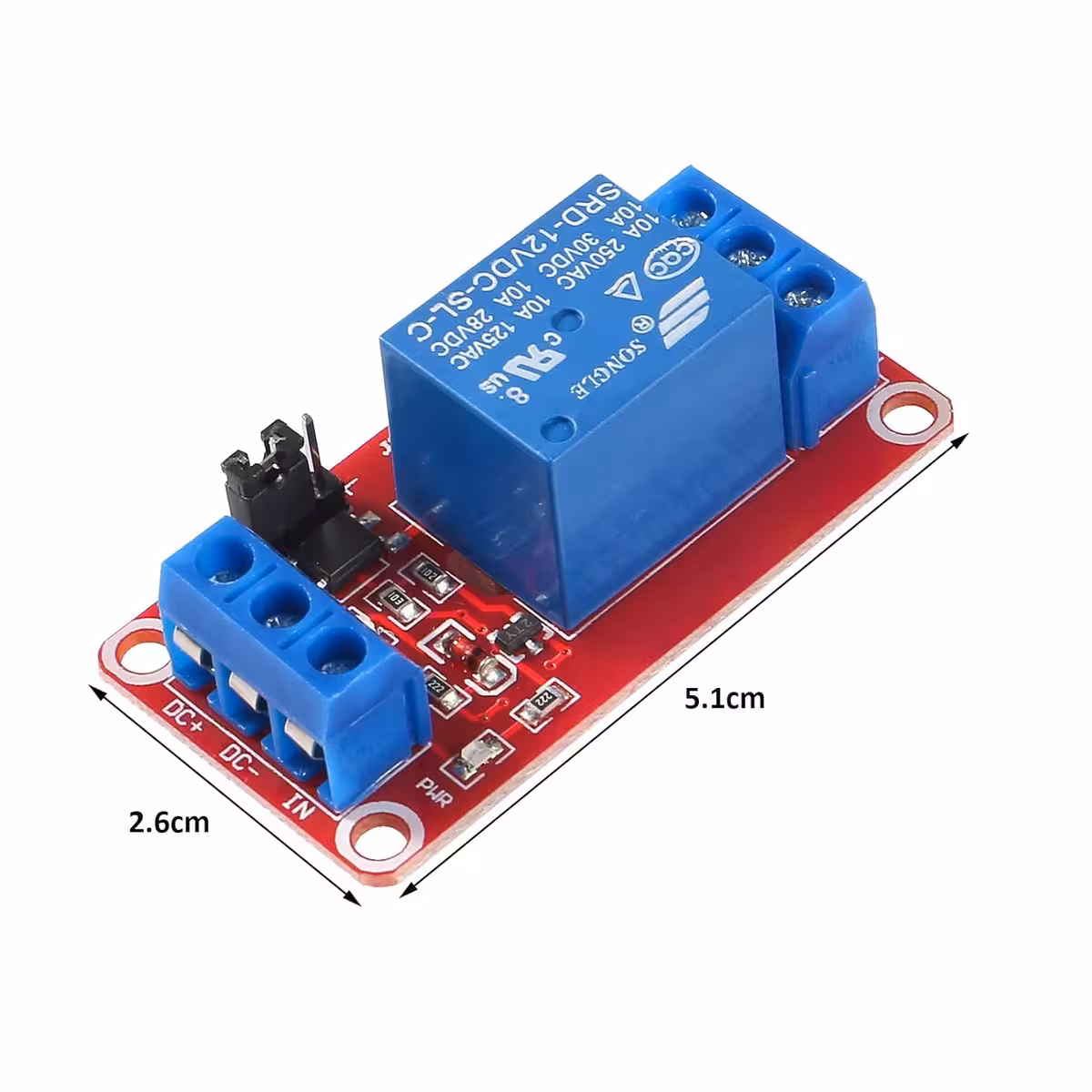

4 kpl Ohjausrele 5V / 12V – 1-kanavainen moduuli optokytkimellä ja High/Low-triggereillä
Tämä 4 kpl 5V tai 12V relemoduulia tarjoaa vakaan ohjauksen AC- ja DC-kuormille,
ja ne ovat yhteensopivia Raspberry Pi, Arduino, ARM, PIC, AVR, MCU, CNC -projekteihin tai räätälöityihin järjestelmiin.
Jokaisessa moduulissa on optokytkin eristystä varten, NC (Normally Closed) ja NO (Normally Open) kontaktit sekä hyppyjohdin triggereiden (High/Low) valintaan.
Pääominaisuudet
Kaksi versiota: 5V relemoduuli tai 12V relemoduuli
Maksimikuorma: AC 250V/10A, DC 30V/10A
Optokytkineristys: suojaa mikrokontrollereita ja vähentää häiriöitä
Säädettävä trigger: hyppyjohdin High-Level- tai Low-Level-triggereille
Virhesietoinen suunnittelu: rele ei aktivoidu, jos ohjauslinja katkeaa
Ruuviliittimet: NC, C, NO + Coil +, Coil -, Trigger
Laaja yhteensopivuus: Raspberry, ARM, PIC, AVR, MCU, Arduino, CNC, PS4
Tekniset tiedot
Parametri
Arvo
Syöttöjännite
5V tai 12V (valitun version mukaan)
Maksimikuorma
AC 250V/10A, DC 30V/10A
Eristys
Optokytkin
Trigger-virta
≈5 mA (5V-malli) / vastaava 12V-mallille

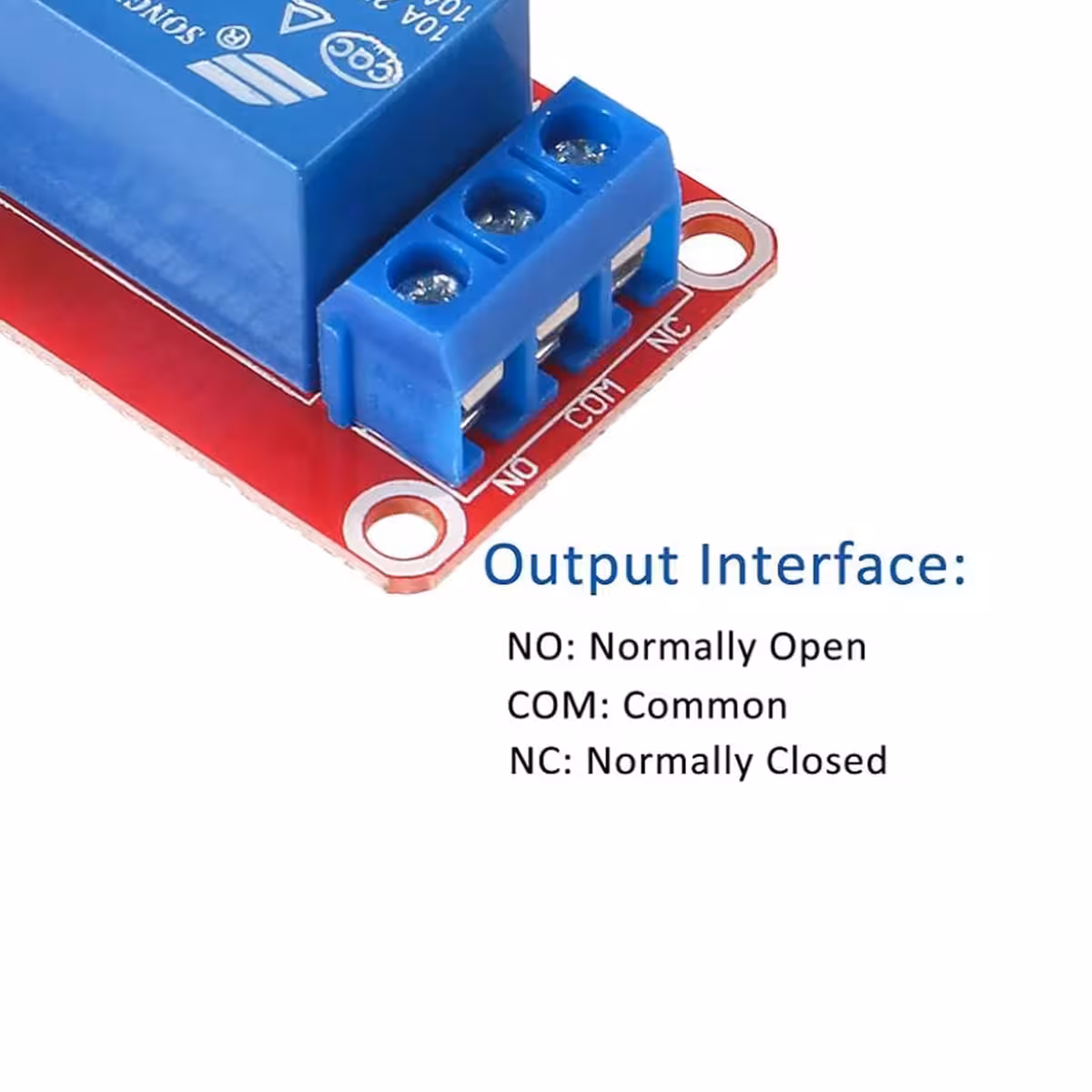

Releliitännät
NC / C / NO

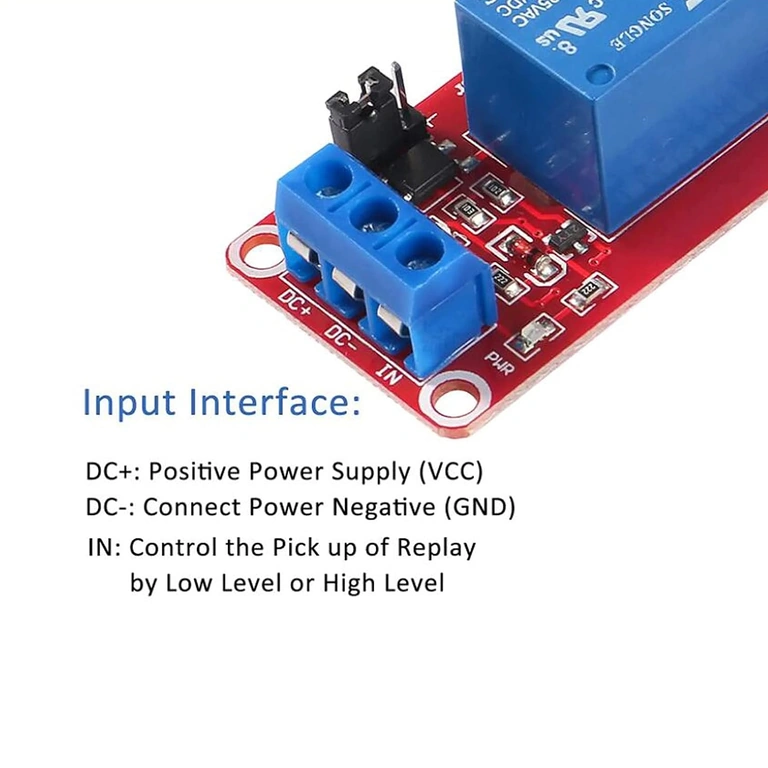

Sisääntuloliitännät
Coil +, Coil -, Trigger
Asetukset
Hyppyjohdin High-Level / Low-Level Trigger
Yhteensopivuus
Arduino, MCU, Raspberry, ARM, PIC, AVR, CNC
Moduulien määrä
4 kpl
Paketin sisältö

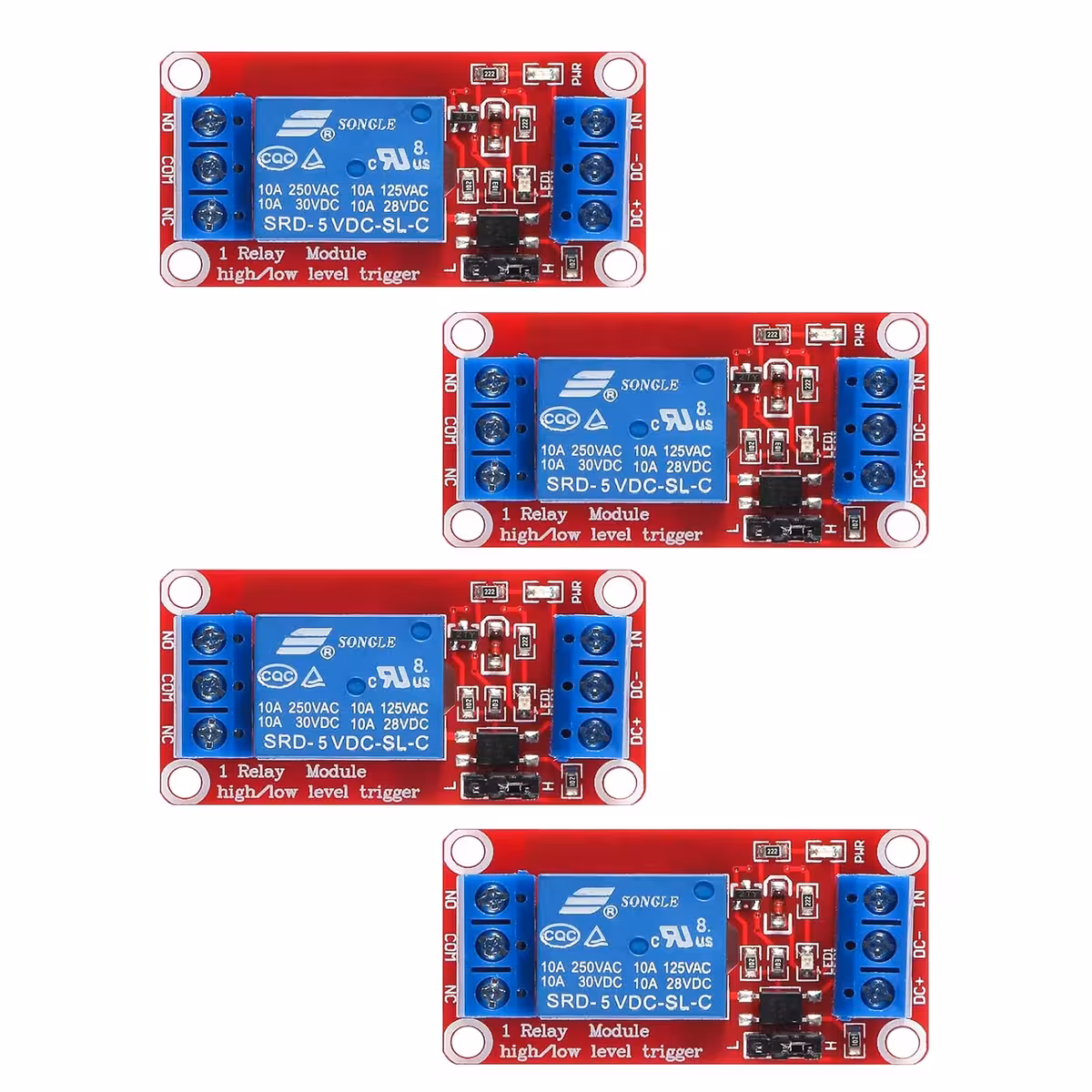

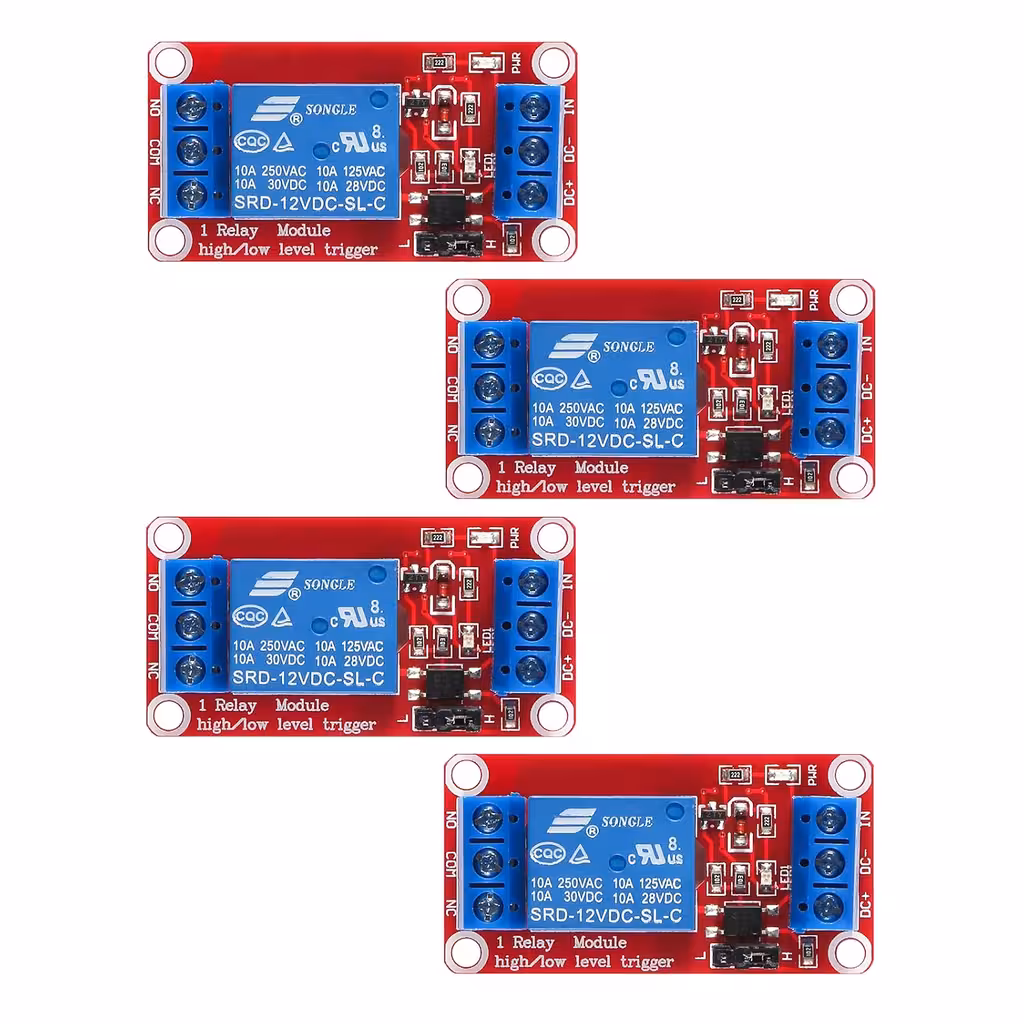

4 × 1-kanavainen relemoduuli (5V tai 12V – valittavissa)
Esiasennetut ruuviliittimet

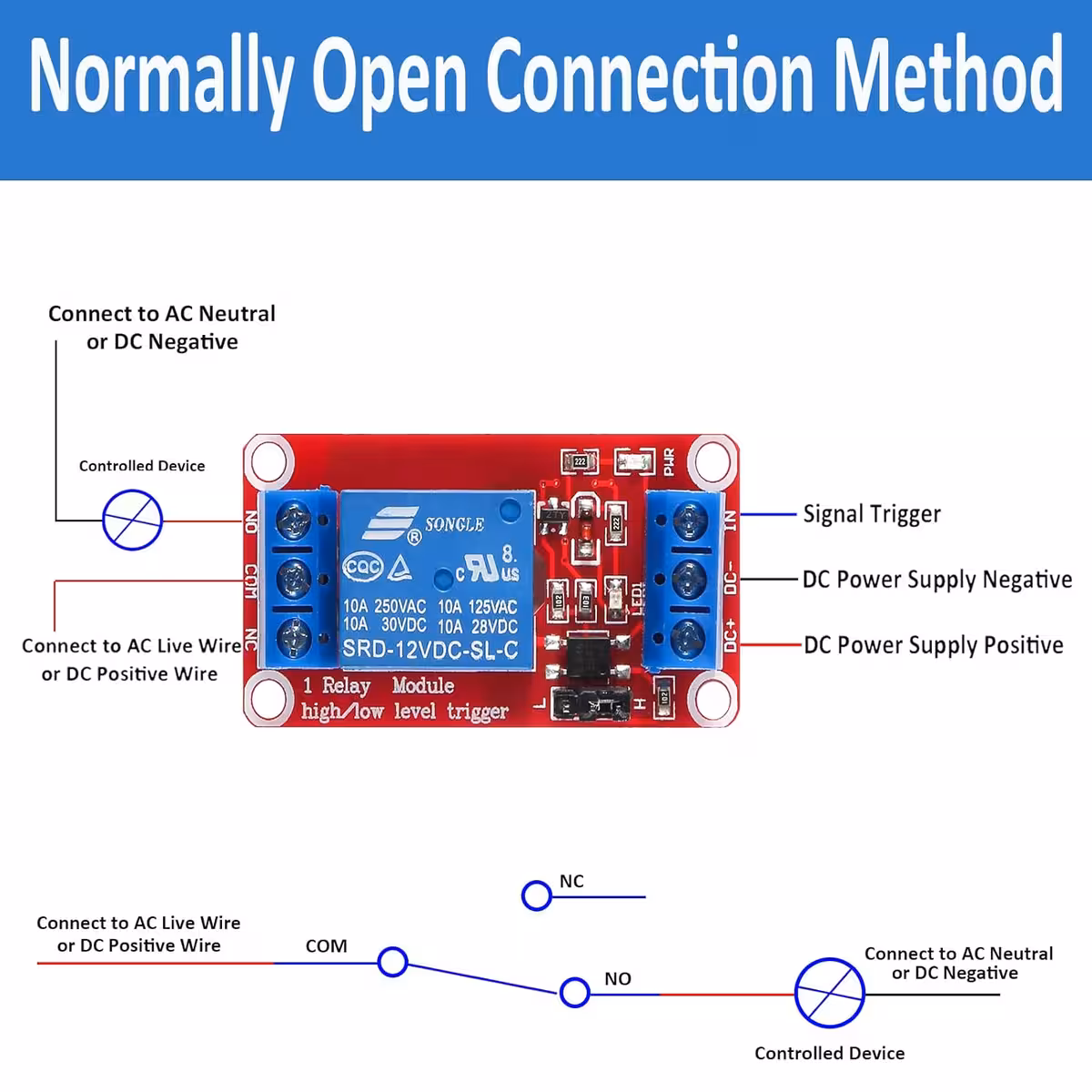

Liitäntäohjeet
Liitä Coil + ja Coil – 5V- tai 12V-virtalähteeseen.
Liitä Trigger digitaaliseen pinniin (GPIO).
Valitse High- tai Low-Trigger hyppyjohdolla.

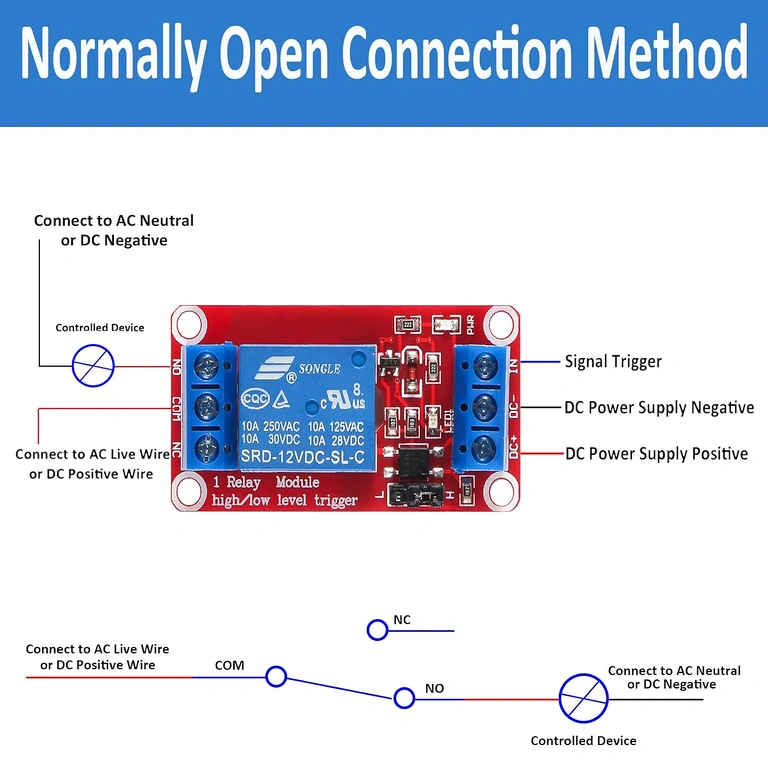

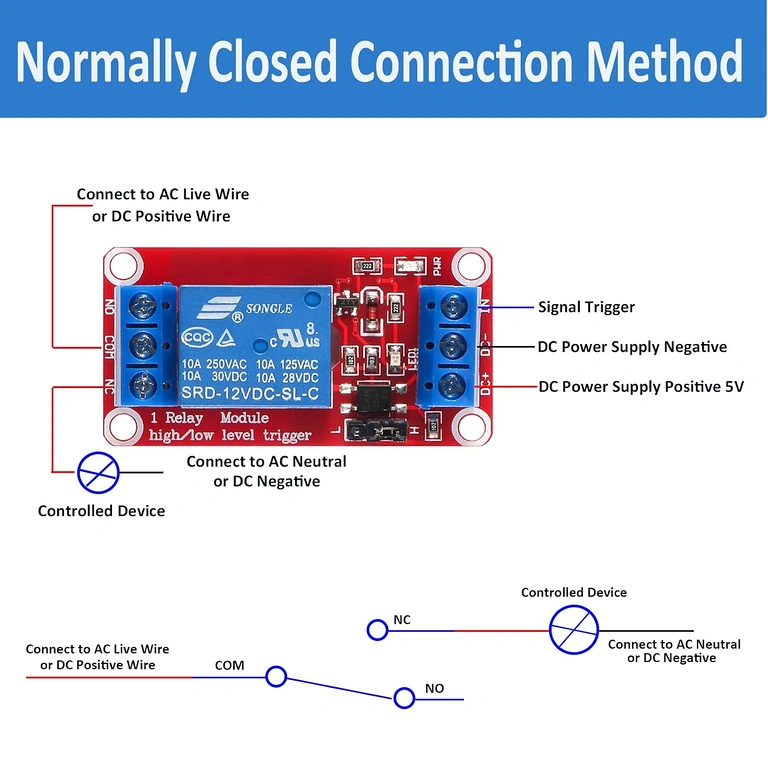

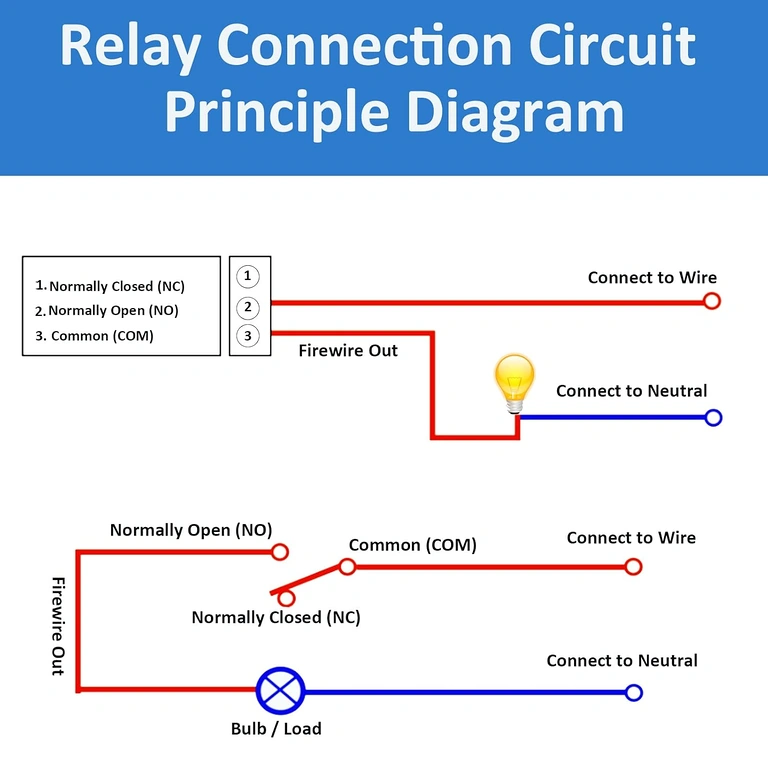

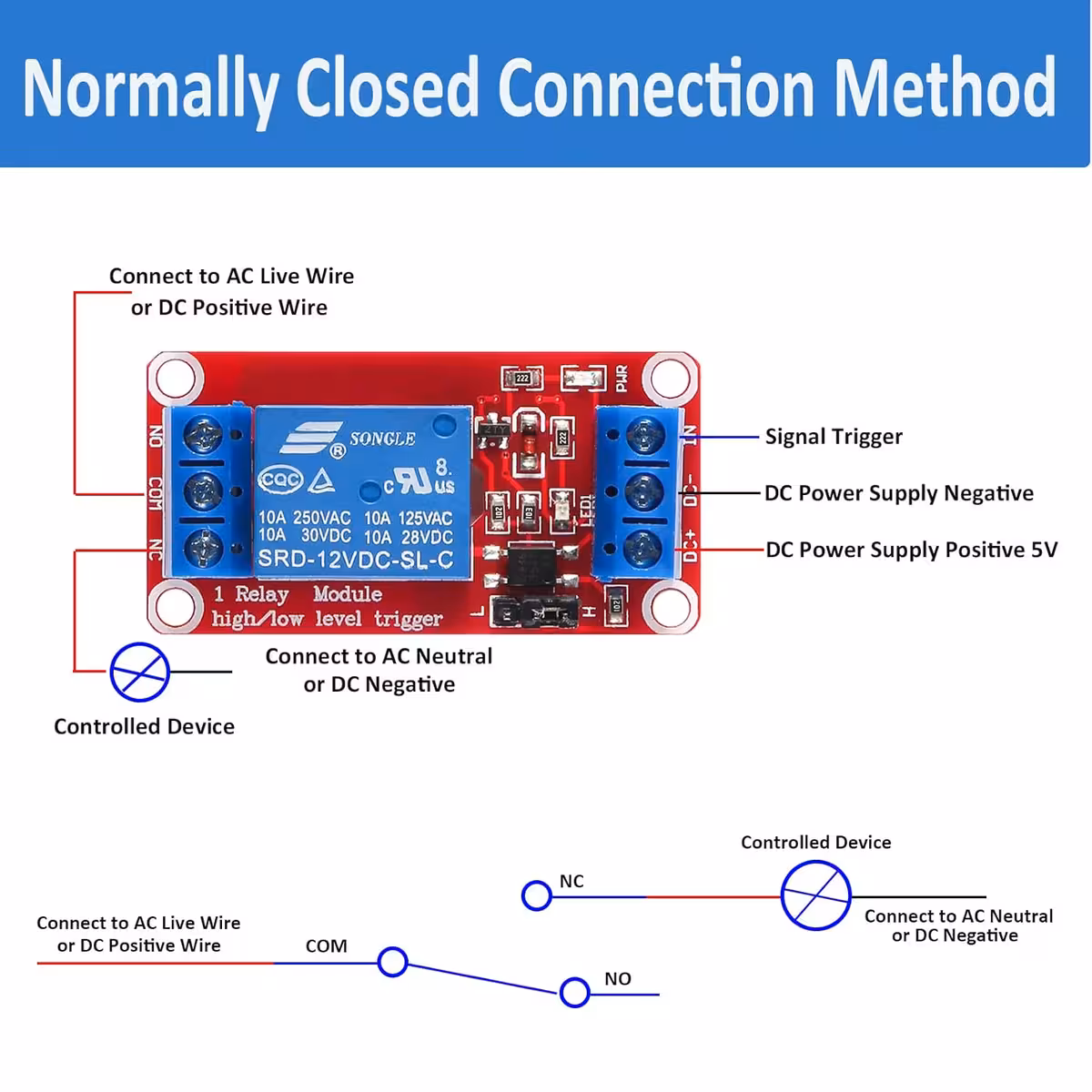

Käytä NC/C/NO ohjataksesi AC- tai DC-kuormaa.
Suositellut sovellukset
Valojen, pumppujen, tuulettimien, sähköisten lukkojen, pienten moottorien, automaatiojärjestelmien, IoT-projektien
tai prototyyppiratkaisujen ohjaus. 5V-malli sopii mikrokontrollereille, 12V-malli auto-, teollisuus- tai
paristokäyttöisiin projekteihin.
