Setti sisältää 2 kpl BMS 2S 20A -levyjä (7,4V nimellinen / 8,4V täysi) tasapainotustoiminnolla, suunniteltu Li-Ion -pakkausten suojaamiseen ja hallintaan (sisältäen 18650 ja 26650 -akut). Tarjoaa täydellisen suojan: ylilataus, ylijännite, ylivirta, oikosulku ja automaattinen palautus. Kompakti koko, ihanteellinen DIY-projekteihin ja kannettaviin laitteisiin.
Pääedut
Aktiivinen tasapainotus — tasaamaan kennojen jännitteet latauksen aikana pidemmän käyttöiän takaamiseksi.
Täydellinen suoja — ylilataus, alijännite, ylivirta ja oikosulku (palautuva).
Laaja yhteensopivuus — tukee 18650, 26650 ja 3,7/4,2V Li-Po -kennoja.
Kompakti rakenne — täydellinen pieniin työkaluihin, DIY-projekteihin, power pack -laitteisiin ja mobiilijärjestelmiin.
Helppo kytkentä — selkeät pisteet liitännöille: 0V, 4,2V, 8,4V ja ulostulon navat +/−.

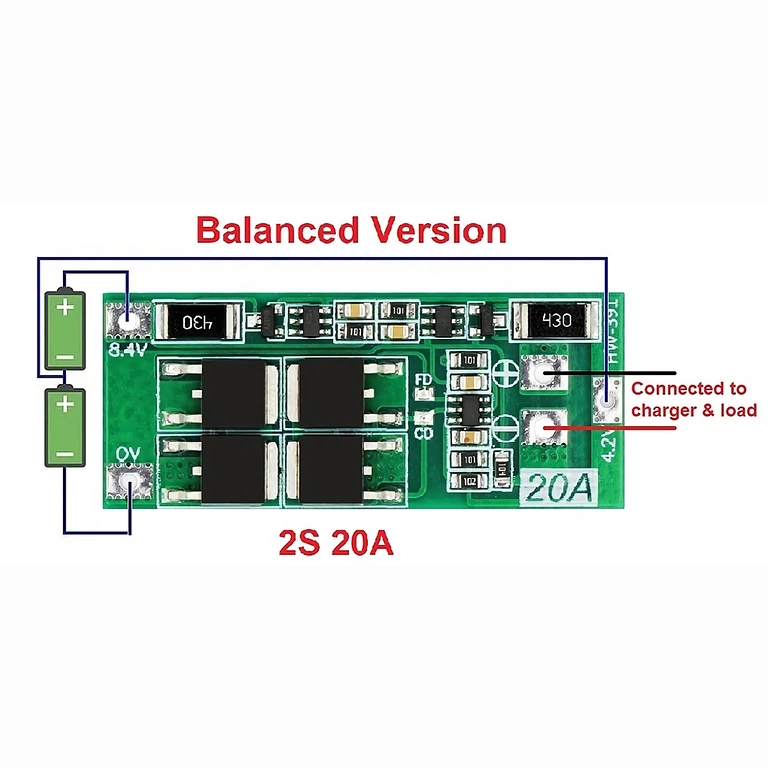

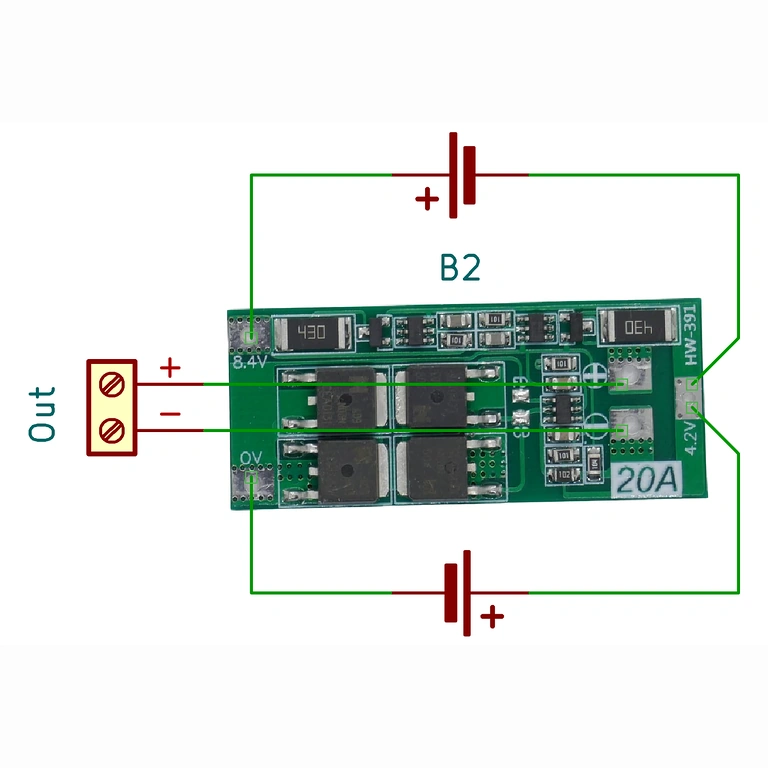

Oikea kytkentä
Kytke akut seuraavasti:
Kennon 1: 0V (−) → 4,2V (+)
Kennon 2: 4,2V (−) → 8,4V (+)
Lopullinen ulostulo on saatavilla levyn sisäisistä + ja − navoista.
Huomio: Ensimmäisellä kytkennällä akku on ladattava ulostulon aktivoimiseksi. Älä sekoita akkuja, joilla on hyvin erilainen kapasiteetti tai sisäinen vastus.
Tekniset tiedot
Ominaisuus
Arvo
Tyyppi
BMS 2S -moduuli tasapainotuksella
Nimellisjännite
7,4V (2 × 3,7V)
Latausjännite
8,4V – 9,0V
Ylilataussuoja
> 4,3V
Alijännitesuoja
< 2,3–2,5V
Ylivirtasuoja
25A
Suositeltu jatkuva virta
20A (tarvittaessa jäähdytyslevy)
Oikosulku
Kyllä, palautuva (~200ms)
Rajoitettu latausvirta
10A

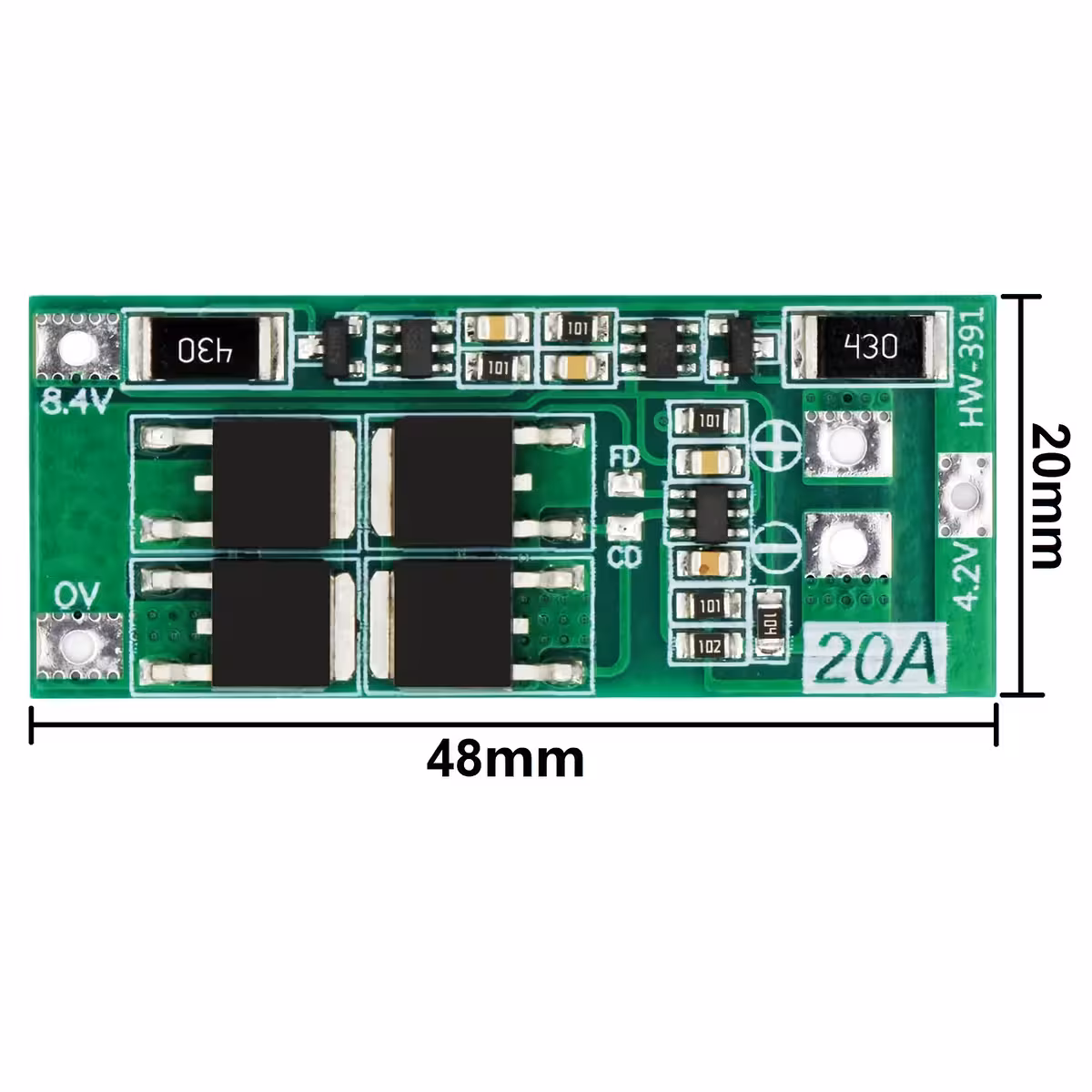

Mitat
48 × 20 × 3,4 mm
Tasapainotustoiminto
”430”-vastus kuumenee latauksen aikana — normaalia
Lataus- ja käyttöohjeet
Suositeltu lataus: 8,4–9,0V.
BMS rajoittaa automaattisesti latausvirran 10A maksimiksi.
Suurille kuormille varmista riittävä jäähdytys tai pienennä virtaa.
Sopii sovelluksiin jopa 50W tai resistiivisiin kuormiin alle 168W.
Yhteensopivuus & sovellukset
Sopii:
2S Li-Ion -paketit (DIY, paneelit, power pack -laitteet)
Pienet sähkötyökalut ja robotiikkaprojektit
Kannettavat laitteet ja muokatut järjestelmät 18650/26650/LiPo
Turvaohjeet ja parhaat käytännöt
Älä yhdistä hyvää kennoa heikentyneeseen.
Noudatta polariteetteja 0V / 4,2V / 8,4V kaavion mukaisesti.
Ensimmäisellä kytkennällä lataa paketti ulostulon aktivoimiseksi.

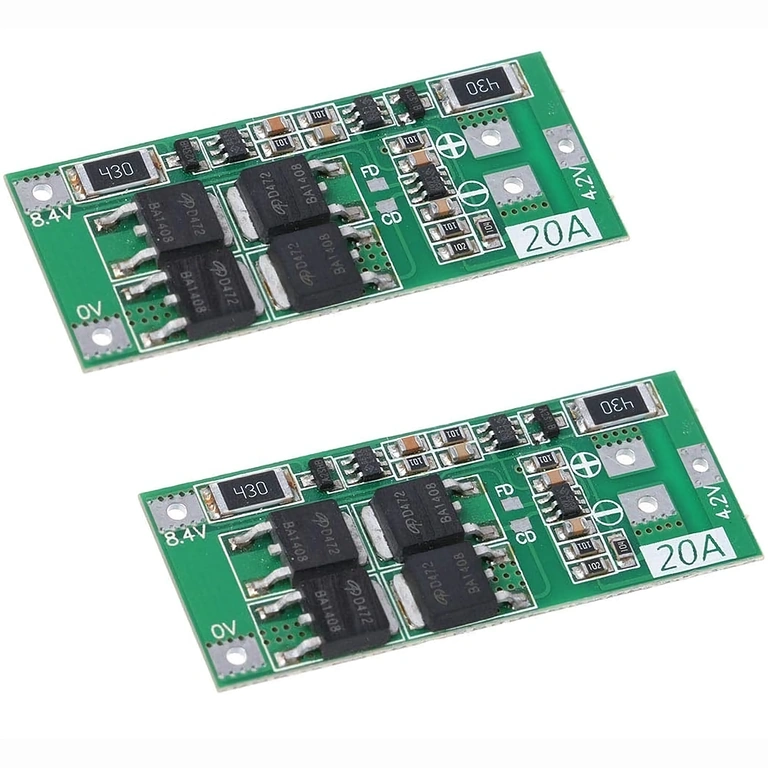

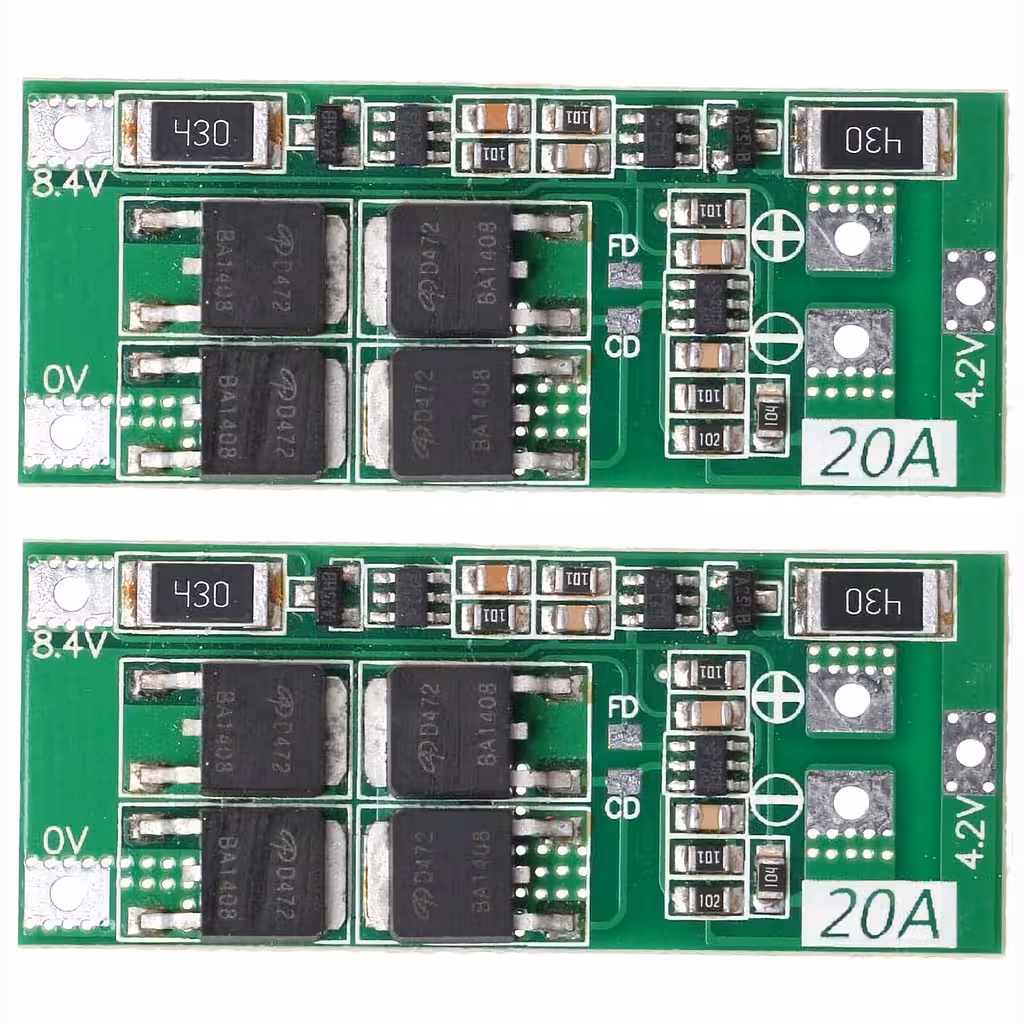

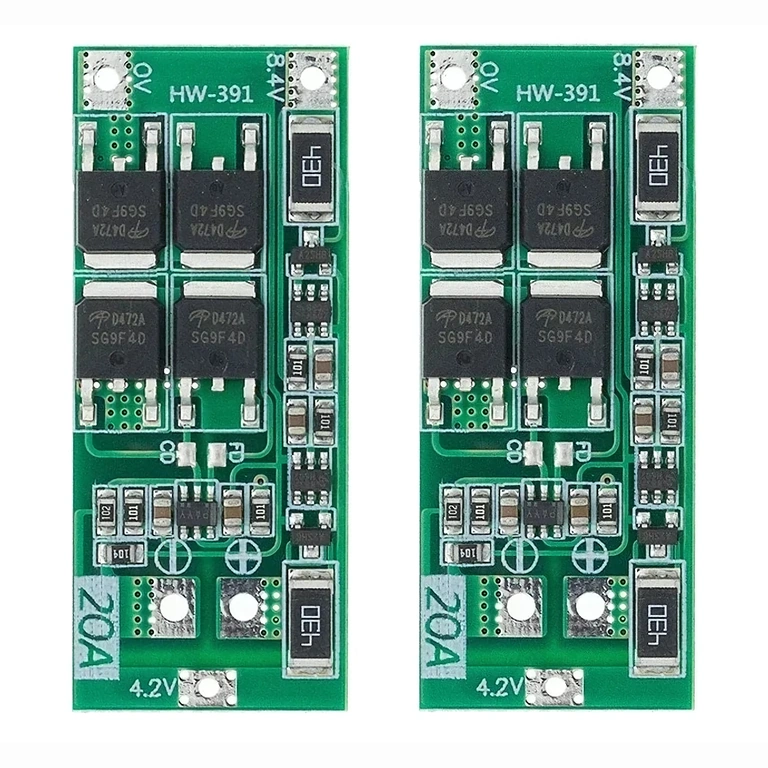

Paketin sisältö
Setti 2 kpl × BMS 2S 20A — Tasapainotettu versio (48×20×3,4mm), täydellinen 7,4V Li-Ion -paketeille, tarjoaa edistyneen suojan ja tasapainotuksen.
