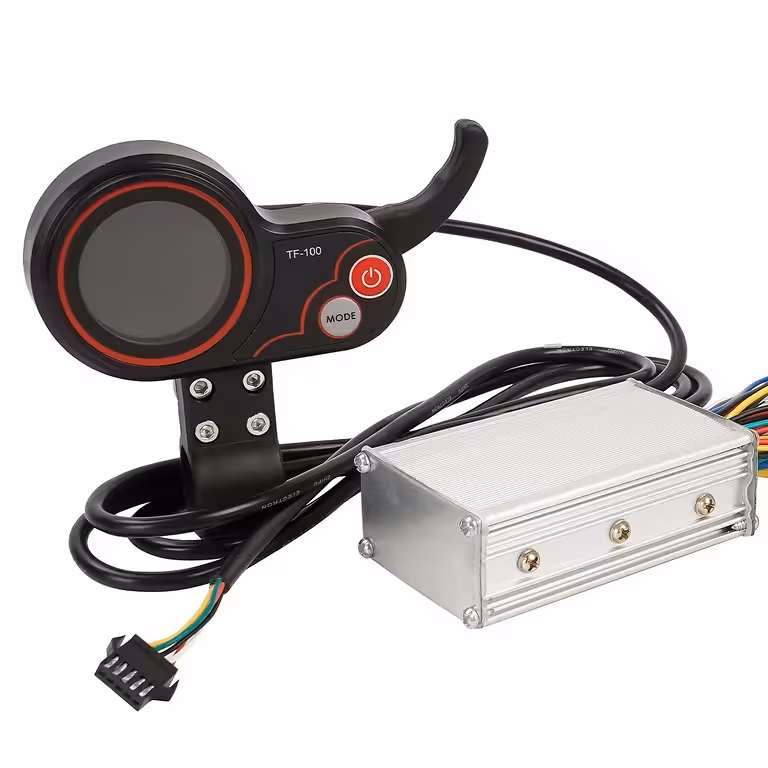

20A harjaton ohjain TF-100-näytöllä – täydellinen päivityspaketti sähköpotkulaudalle tai sähköpyörälle
Nykiikö sähköpotkulautasi, eikö vanha näyttö vastaa komentoihin vai kaipaatko vain lisää tehoa? Laadukas harjaton (brushless) ohjain tekee eron turhauttavan ja sulavan ajokokemuksen välille. Tämä 20A:n paketti tukee 24V ja 36V jännitteitä sekä 350W–1000W moottoreita – se sopii käytännössä mihin tahansa yleiseen markkinoilla olevaan kokoonpanoon.
Huom: Paketti sisältää ohjaimen sekä TF-100 LCD-näytön. Tarkista liittimien yhteensopivuus oman kulkuvälineesi kanssa ennen ostoa.
Miksi valita tämä malli? (Tärkeimmät edut):
- Yhteensopivuus 24V / 36V – toimii yleisimpien akkujen kanssa ilman ylimääräisiä muutoksia
- Teho 350W–1000W – korvaa suoraan alkuperäisen ohjaimen lähes missä tahansa kaupunkikäyttöön tarkoitetussa sähköpotkulaudassa tai -pyörässä
- Automaattinen itseoppiminen (Self-learning) – tunnistaa ja korjaa moottorin pyörimissuunnan itsestään; ei riskiä komponenttien käräyttämisestä väärän kytkennän vuoksi
- TF-100 LCD-näyttö sisältyy pakettiin – P-Settings-valikko tarjoaa yli 16 säädettävää parametria virtarajoituksesta vakionopeudensäätimeen, kaikki yhdeltä selkeältä ruudulta
- E-ABS-jarru + matalan tason jarru (Low Level Brake) – portaaton elektroninen jarrutus, joka vähentää jarrupalojen kulumista ja parantaa hallittavuutta vilkkaassa liikenteessä
- Sisäänrakennettu PAS-tuki – yhteensopiva poljinavustinjarjestelmien kanssa, ihanteellinen poljintunnistimella varustettuihin sähköpyöriin
- Integroitu virtalukko – sähköinen ovenlukitustoiminto (electric door lock) tuo lisäturvaa tahattomia käynnistyksiä vastaan
Tekniset tiedot ja suorituskyky
Vahva brushless BLDC -arkkitehtuuri ja tuki Hall-antureille (6 johdinta) takaavat moottorin sulavan hallinnan kaikilla kierrosluvuilla – ei nykimistä liikkeellelähdössä eikä ylikuumenemista tasaisella vauhdilla. Parametrin P14 kautta säädettävä virtarajoitus (1–20A) mahdollistaa kiihtyvyyden säätämisen ajajan painon tai maaston mukaan. Alijännitesuojaus (P15) estää akun liiallisen tyhjenemisen, mikä pidentää akkusetin käyttöikää merkittävästi.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Yhteensopiva jännite | 24V / 36V |
| Tuettu moottorinteho | 350W / 500W / 800W / 1000W |
| Nimellisvirta | 20A |
| Moottorityyppi | Harjaton (BLDC / Brushless) |
| Hall-anturit | Kyllä – 6 johdinta |
| Mukana tuleva näyttö | LCD TF-100 |
| Elektroninen jarrutus | E-ABS-jarru + matalan tason jarru |
| Poljinavustin (PAS) | Kyllä |
| Moottorin pyörimissuunnan itseoppiminen | Kyllä – automaattinen |
| Vakionopeudensäädin (Cruise Control) | Kyllä (P17) |
| Valo + Äänimerkki | Ohjaimen kautta integroitu ohjaus |
| Sähköinen virtalukko | Electric door lock – Kyllä |
| Tiedonsiirtoprotokolla | Muokattavissa (P20) |
| Ajoneuvon yhteensopivuus | Sähköpotkulauta / Sähköpyörä |
Ohjelmointi- ja käyttöohjeet
TF-100-näyttö mahdollistaa edistettyjen asetusten säätämisen suoraan ohjaustangosta. Pääset P-Settings-valikkoon pitämällä Power- ja Mode-painikkeita painettuna samanaikaisesti 2–3 sekunnin ajan.
| Parametri | Kuvaus |
|---|---|
| P01 | Näytön kirkkaus (1–3) |
| P02 | Mittayksikkö: KM / MPH |
| P03 | Järjestelmän jännite (24V / 36V) |
| P04 | Automaattinen lepotila (0–60 min) |
| P06 | Renkaan halkaisija |
| P07 | Moottorin magneettien lukumäärä |
| P09 | Lähtötila: suora (instant) / potku (kick) |
| P10 | Ajotila |
| P11 | Elektronisen jarrun herkkyys |
| P12 | Kiihdytyksen voimakkuus (0–5) |
| P14 | Virtarajoitus (1–20A) |
| P15 | Akun alijännitesuojaus |
| P17 | Vakionopeudensäädin |
| P18 | Nopeuden kalibrointi |
| P19 | Vaihdetila |
| P20 | Tiedonsiirtoprotokolla |
Suorita ohjaimen fyysinen kytkentä seuraavien vaiheiden mukaisesti:
- Kytke vaihejohdot värikoodien mukaisesti (ohjaimen ja moottorin värit vastaavat toisiaan)
- Kytke akku: punainen = (+), musta = (–)
- Kytke kaasukahva (throttle) ja virtalukko
- Kytke Hall-johdot, jos moottorissasi on Hall-anturit
- Yhdistä itseoppimisen (self-learning) johdot pyörimissuunnan automaattista tunnistusta varten:
- Jos pyörä pyörii oikeaan suuntaan → irrota itseoppimisjohdot
- Jos pyörä pyörii väärinpäin → pidä johdot kytkettyinä, kunnes suunta vaihtuu automaattisesti
- Kytke halutessasi lisätoiminnot (valo, äänimerkki, jarru, PAS)
Pakkauksen sisältö

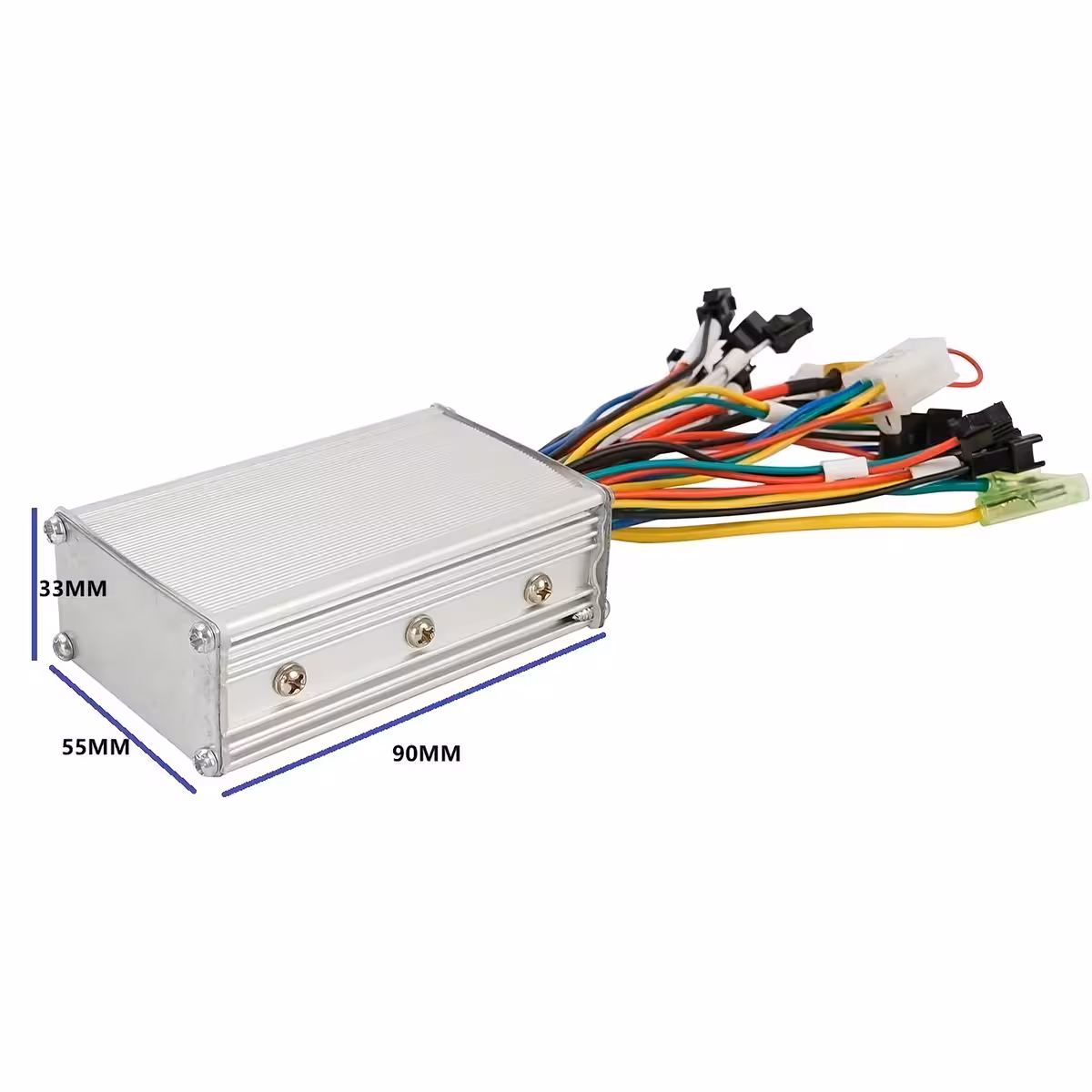

- 1x Harjaton ohjain 20A (24V / 36V)
- 1x TF-100 LCD-näyttö
Usein kysytyt kysymykset
Toimiiko tämä 500W / 36V -moottorini kanssa?
Kyllä. Ohjain tukee 350W–1000W harjattomia moottoreita 24V ja 36V jännitteillä. Tarkista fyysisten liittimien yhteensopivuus oman laitteesi kanssa ennen asennusta.
Mitä tapahtuu, jos kytken vaihejohdot väärin?
Self-learning-toiminto tunnistaa pyörimissuunnan automaattisesti. Jos moottori pyörii väärään suuntaan, seuraa yllä kuvattua itseoppimismenettelyä – osien vioittumisvaaraa ei ole.
Tuleeko TF-100-näyttö mukana vai pitääkö se tilata erikseen?
Se sisältyy pakettiin. Saat ohjaimen ja TF-100 LCD-näytön yhdessä, valmiina asennettaviksi.
Voinko asentaa tämän myös sähköpyörään, en pelkkään potkulautaan?
Kyllä. Se toimii missä tahansa yhteensopivan tehoalueen BLDC-harjattomalla moottorilla varustetussa sähköpyörässä. Sisäänrakennetun PAS-tuen ansiosta se sopii erinomaisesti myös poljintunnistimella varustettuihin pyöriin.
Miten asetan akkuni jännitteen TF-100-näyttöön?
Siirry P-Settings-valikkoon (pidä Power + Mode painettuna 2–3 sekuntia) ja muuta parametri P03 akun mukaiselle arvolle: 24V tai 36V.
