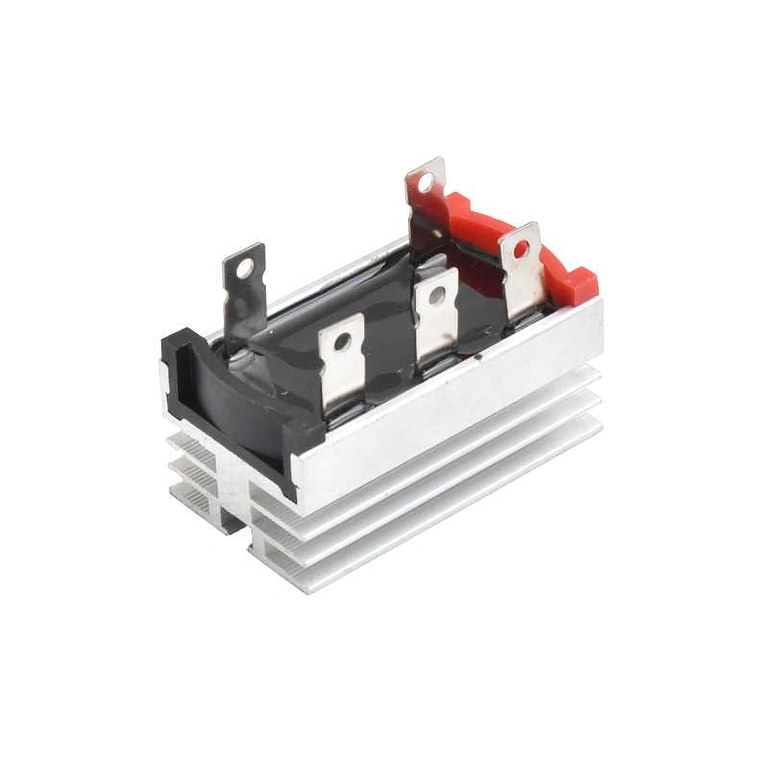

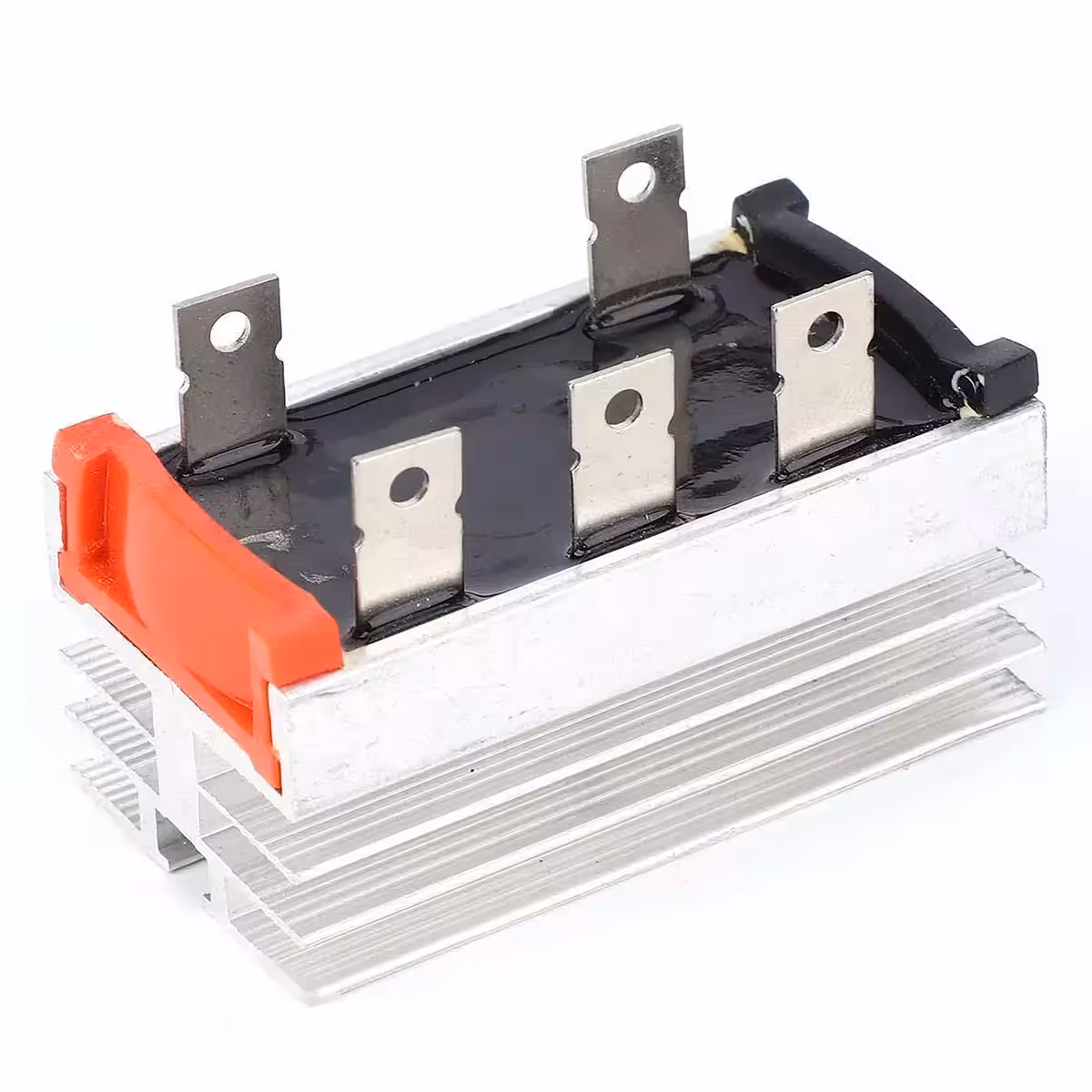

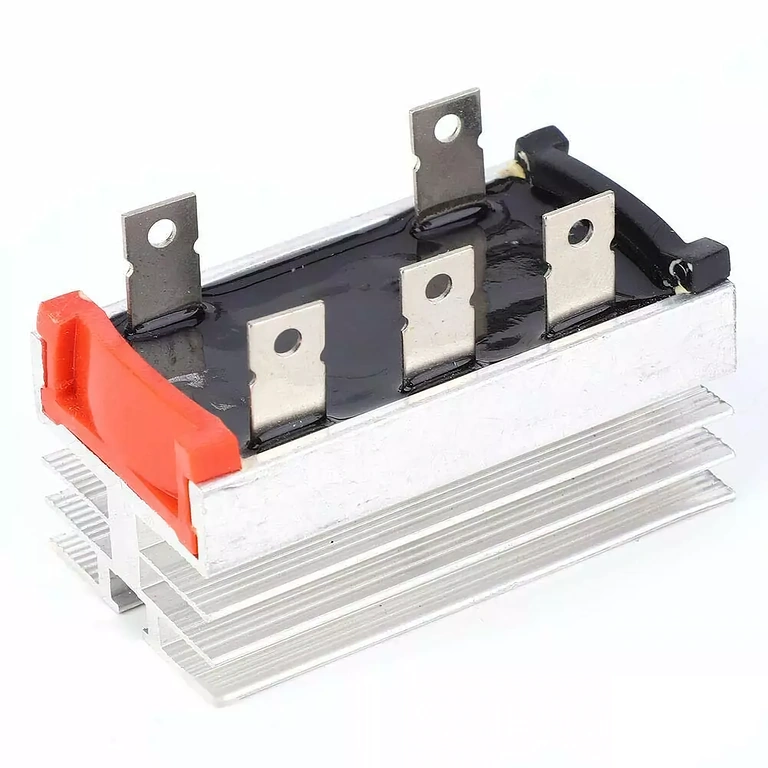

Kolmivaihetasasuuntaaja 50A 1200V – vakaa DC-jännite ja minimaalinen rippeli teollisuussovelluksiin

Kun syötät virtaa taajuusmuuttajalle (VFD), invertterille tai akkulatausjärjestelmälle, vakaa tasajännite on ensiarvoisen tärkeää. Tämä 50A / 1200V kolmivaihetasasuuntaaja takaa kolmen vaiheen tehokkaan tasasuuntauksen, tuottaen puhtaan ja ennakoitavan DC-lähdön. Kompakti, kestävä ja helppo integroida osaksi järjestelmääsi.

Huomautus: Jatkuvassa käytössä lähellä 50A:n maksimivirtaa suosittelemme komponentin asentamista erilliselle jäähdytyslevylle tai riittävän ilmankierron varmistamista.

Miksi valita tämä malli? (Keskeiset edut):

50A / 1200V – riittävä kapasiteetti — suunniteltu kestämään keskisuuria teollisuussovelluksia ilman, että komponenttia käytetään jatkuvasti äärirajoillaan, mikä pidentää käyttöikää.

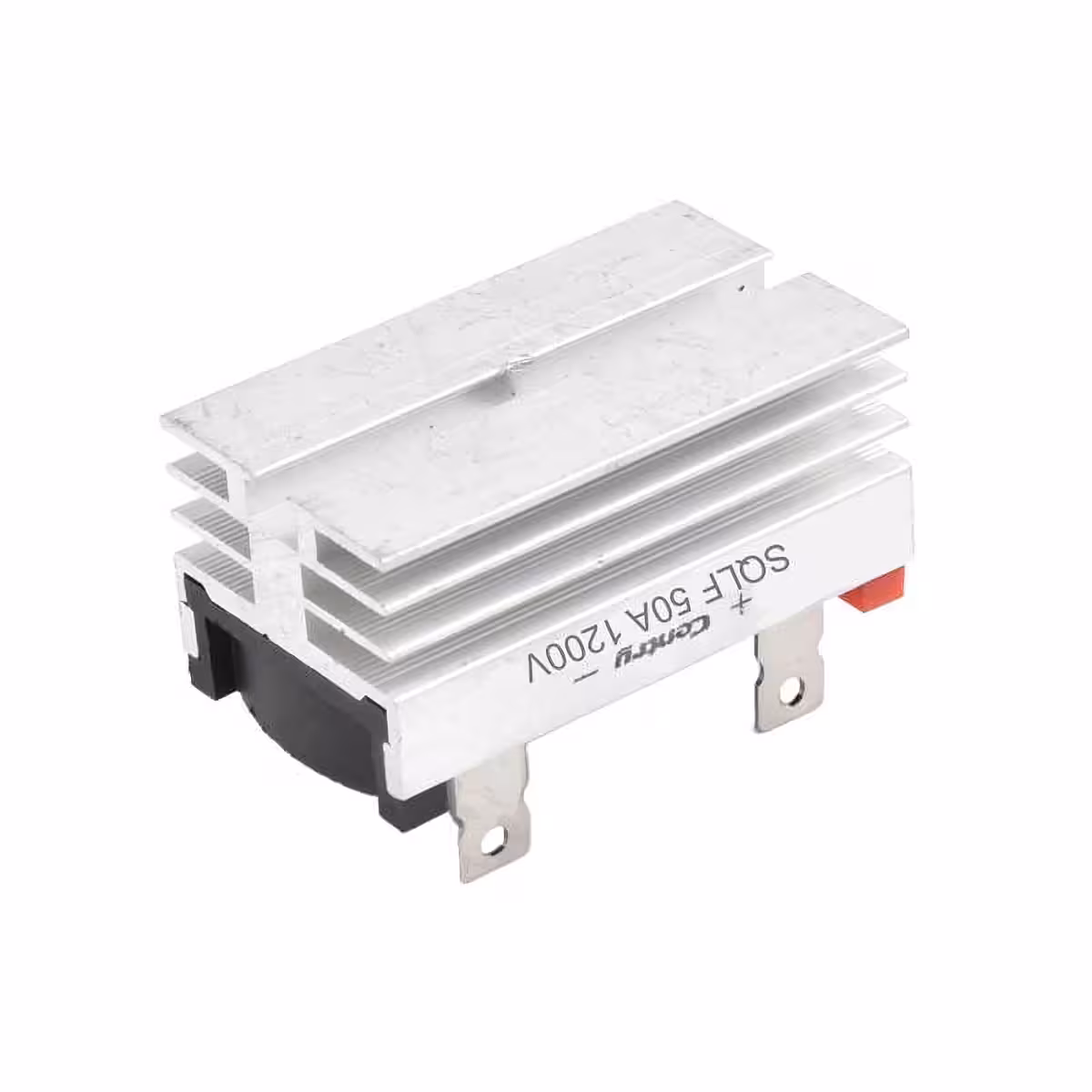

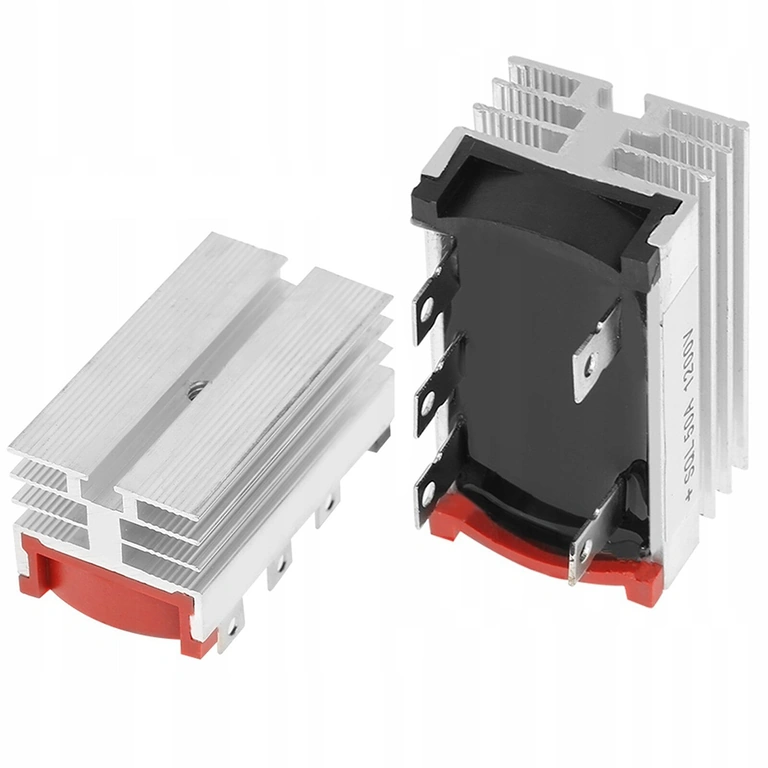

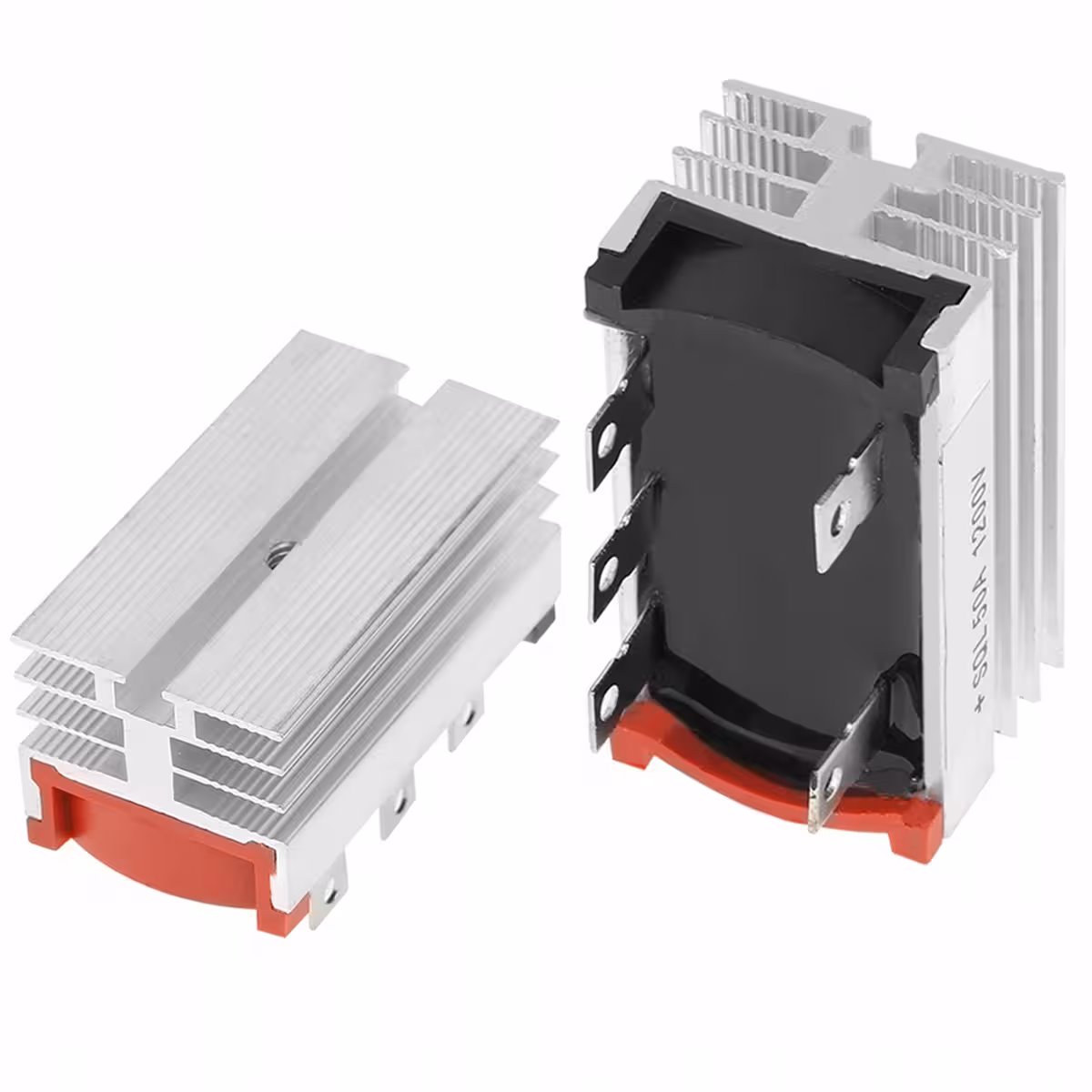

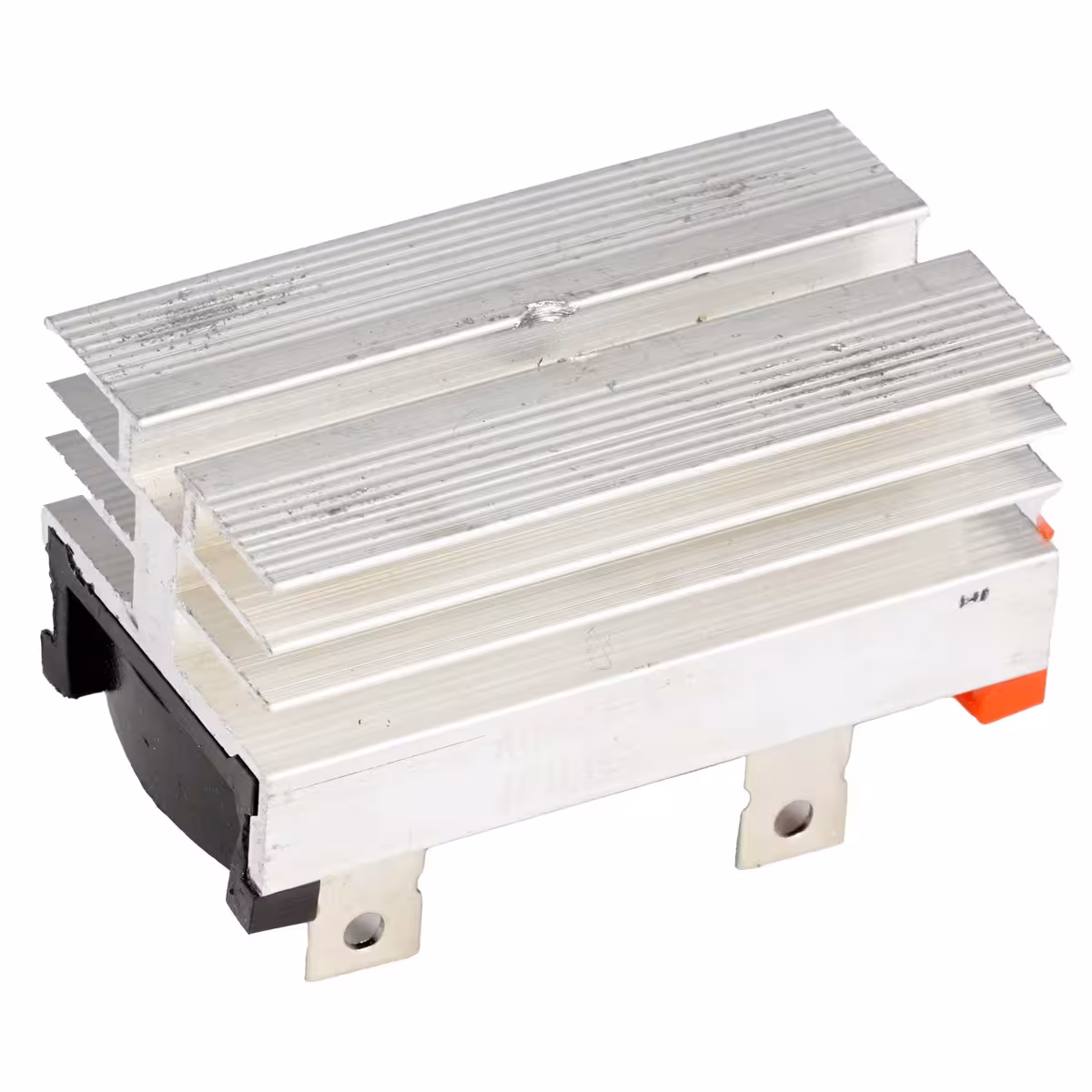

Alumiinikotelo kaksoistoiminnolla — tarjoaa mekaanisen suojan ja toimii passiivisena jäähdytyselementtinä, joka laskee diodien liitoslämpötilaa.
Huomattavasti pienempi rippeli kuin yksivaiheisissa malleissa — 6 diodin rakenne tasasuuntaa kaikki kolme vaihetta samanaikaisesti, mikä tuottaa tasaisemman DC-jännitteen.

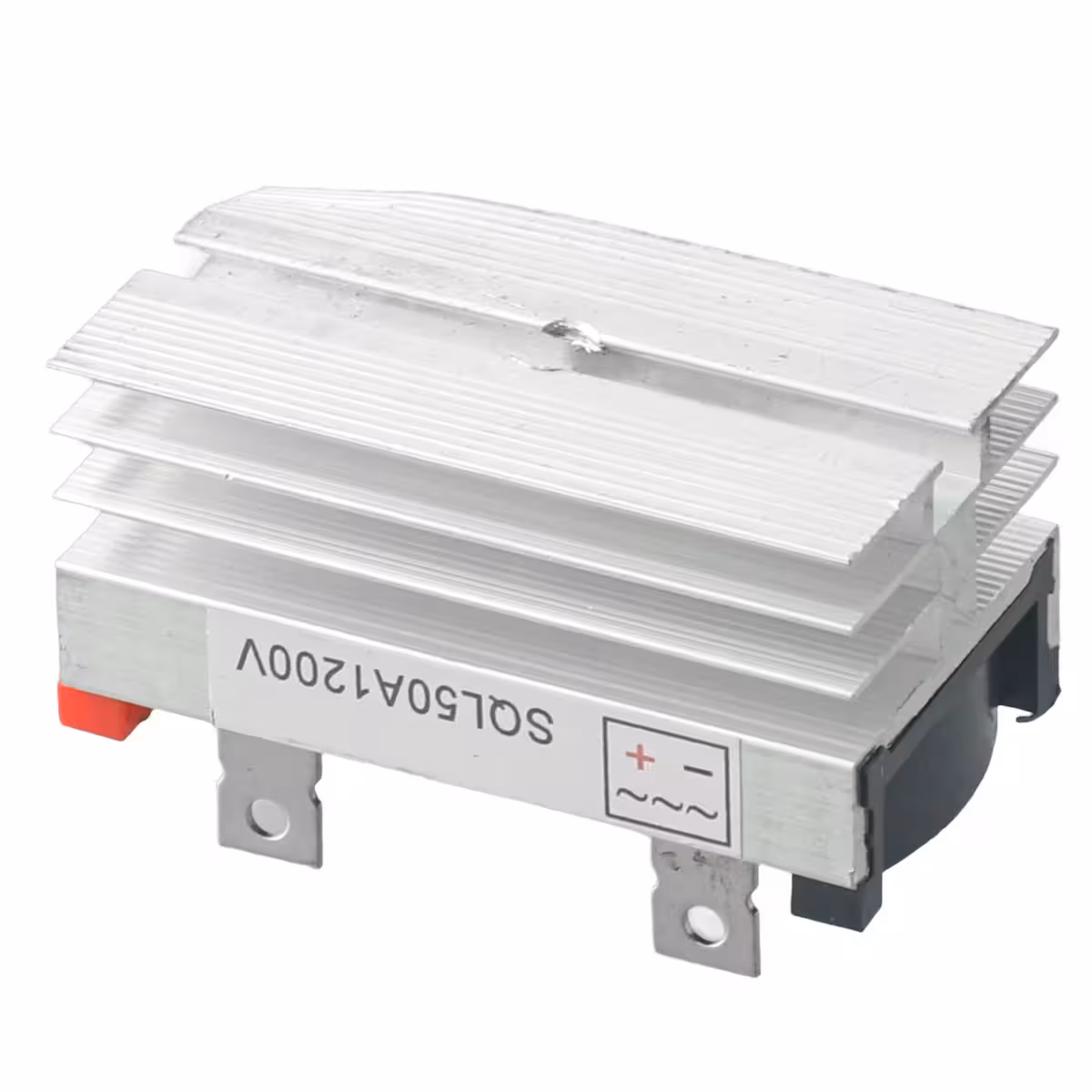

Nopea asennus — 6 mm kiinnitysreikä mahdollistaa suoran asennuksen jäähdytyslevyyn tai ohjauspaneeliin ilman erikoisadaptereita.
Monipuoliset käyttökohteet — soveltuu taajuusmuuttajille, teollisuusvirtalähteille, hitsauskoneille sekä aurinkosähköjärjestelmien varastointiratkaisuille.

Tekniset tiedot ja suorituskyky

Klassinen 6 diodin siltakytkentä tasasuuntaa kolmivaiheverkon kaikki vaiheet, tarjoten minimaalisen rippelin. Tämä tekee siitä erinomaisen etuasteen LC- tai kapasitiivisille suodattimille. Standardissa 400V kolmivaiheverkossa (linjajännite) ulostulon tasajännite on ennen suodatusta noin 540V DC.

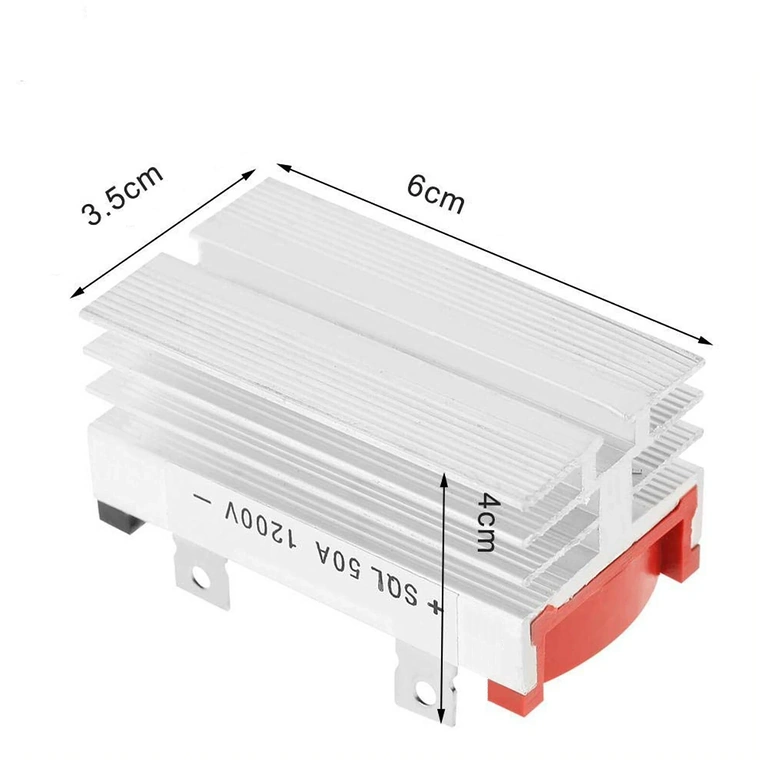

Kompakti 60 x 31 mm koko mahdollistaa vaivattoman integroinnin sähkökeskuksiin, virtalähteisiin tai automaatiolaitteisiin, joissa tilankäyttö on kriittistä. Alumiinikotelo ei ainoastaan suojaa komponentteja, vaan myös haihduttaa tehokkaasti lämpöä jatkuvassa käytössä.

Parametri	Arvo / Yksityiskohta
Maksimivirta	50A
Maksimijännite	1200V
Tasasuuntaustyyppi	Kolmivaihesilta (6 diodia)
Kotelon materiaali	Alumiini (passiivinen jäähdytys)
Väri	Hopea

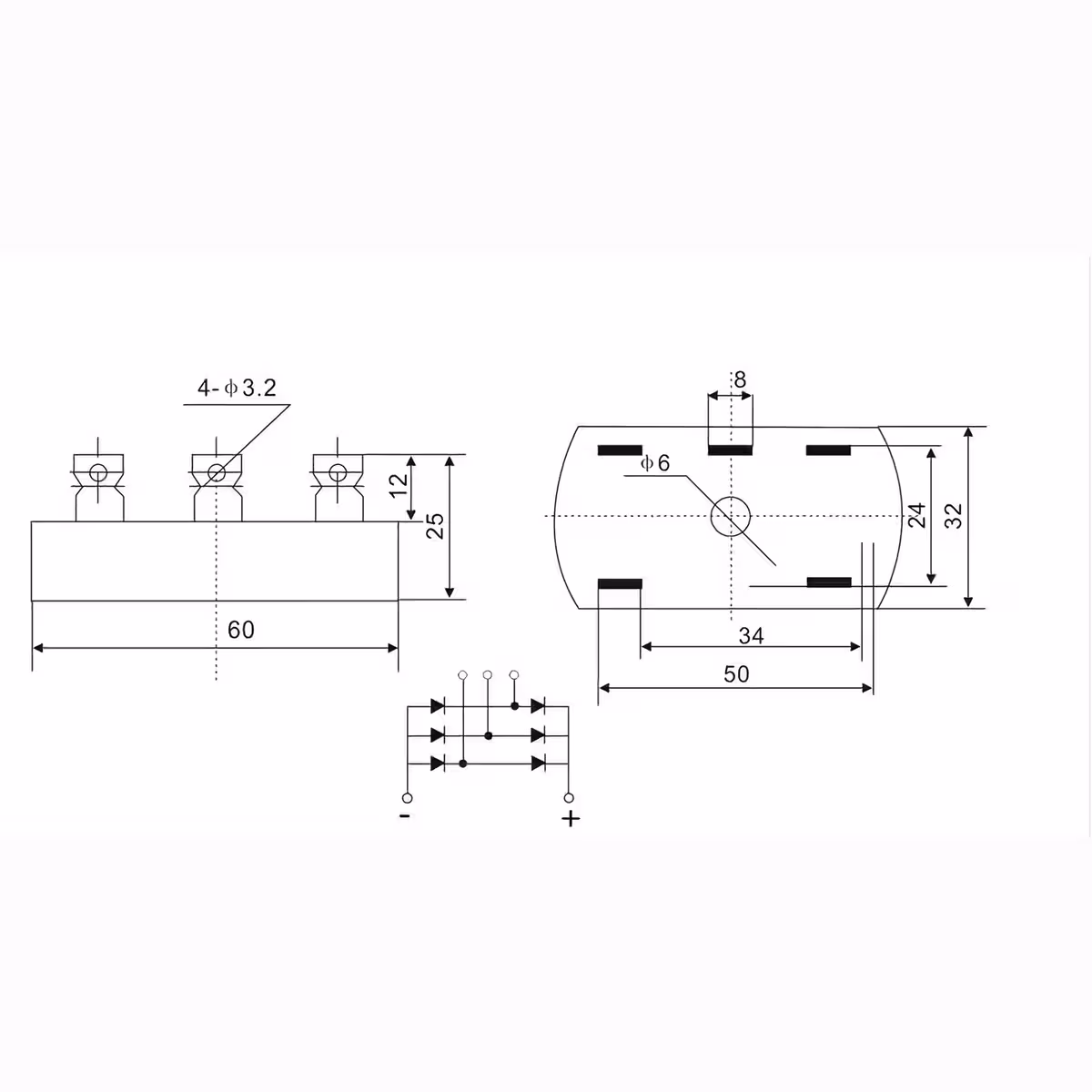

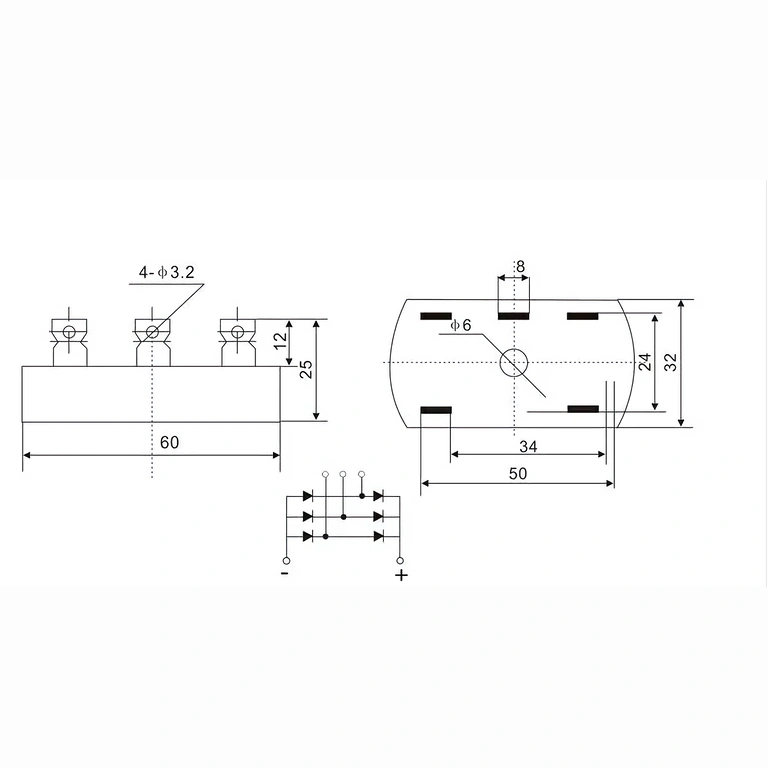

Mitat	60 x 31 mm (noin)
Kiinnitysreiän halkaisija	6 mm (noin)
DC-lähtöjännite (400V AC linja)	~540V DC (ennen suodatusta)
Pääasialliset käyttökohteet	Invertterit, teollisuusvirtalähteet, VFD, akkulaturit, aurinkosähköjärjestelmät

Pakkauksen sisältö

1 x Kolmivaihetasasuuntaaja 50A 1200V – alumiinikotelo

Usein kysytyt kysymykset

Mikä on käytännön ero yksi- ja kolmivaihetasasuuntaajan välillä?

Kolmivaihetasasuuntaaja hyödyntää kaikkia kolmea AC-vaihetta samanaikaisesti. Lopputuloksena on huomattavasti tasaisempi DC-jännite ja pienempi rippeli, mikä tarkoittaa vakaampaa virransyöttöä kytketyille laitteille ilman tarvetta massiivisille suodatuskomponenteille.

Tarvitsenko erillisen jäähdytyslevyn?

Alle 30–35A virroilla ja ajoittaisessa käytössä alumiinikotelo riittää yleensä pitämään lämpötilan kurissa. Jos käytät laitetta lähellä 50A:n maksimivirtaa tai jatkuvassa käytössä, suosittelemme ulkoista jäähdytyslevyä tai aktiivista tuuletusta.

Miten tasasuuntaaja kytketään oikein?

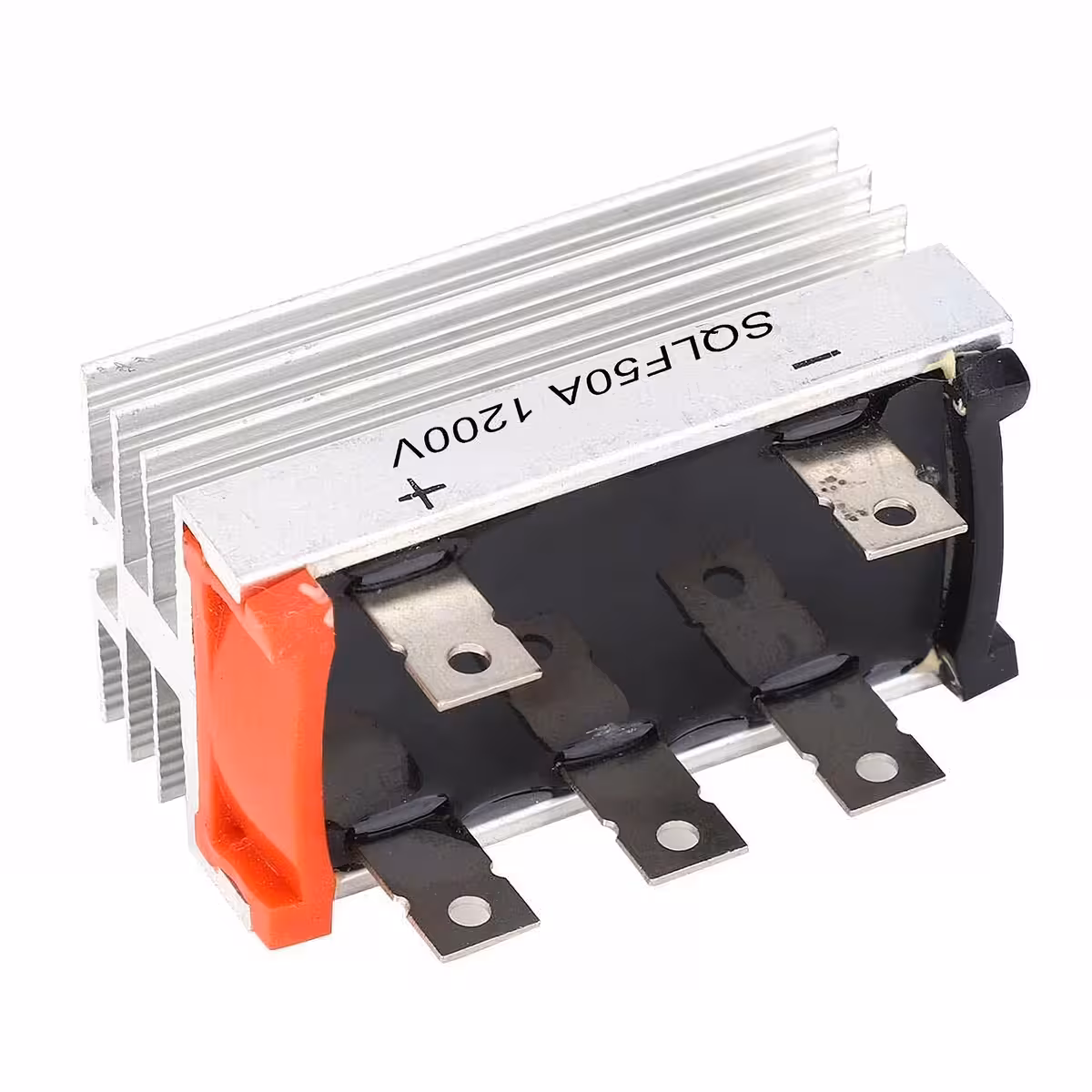

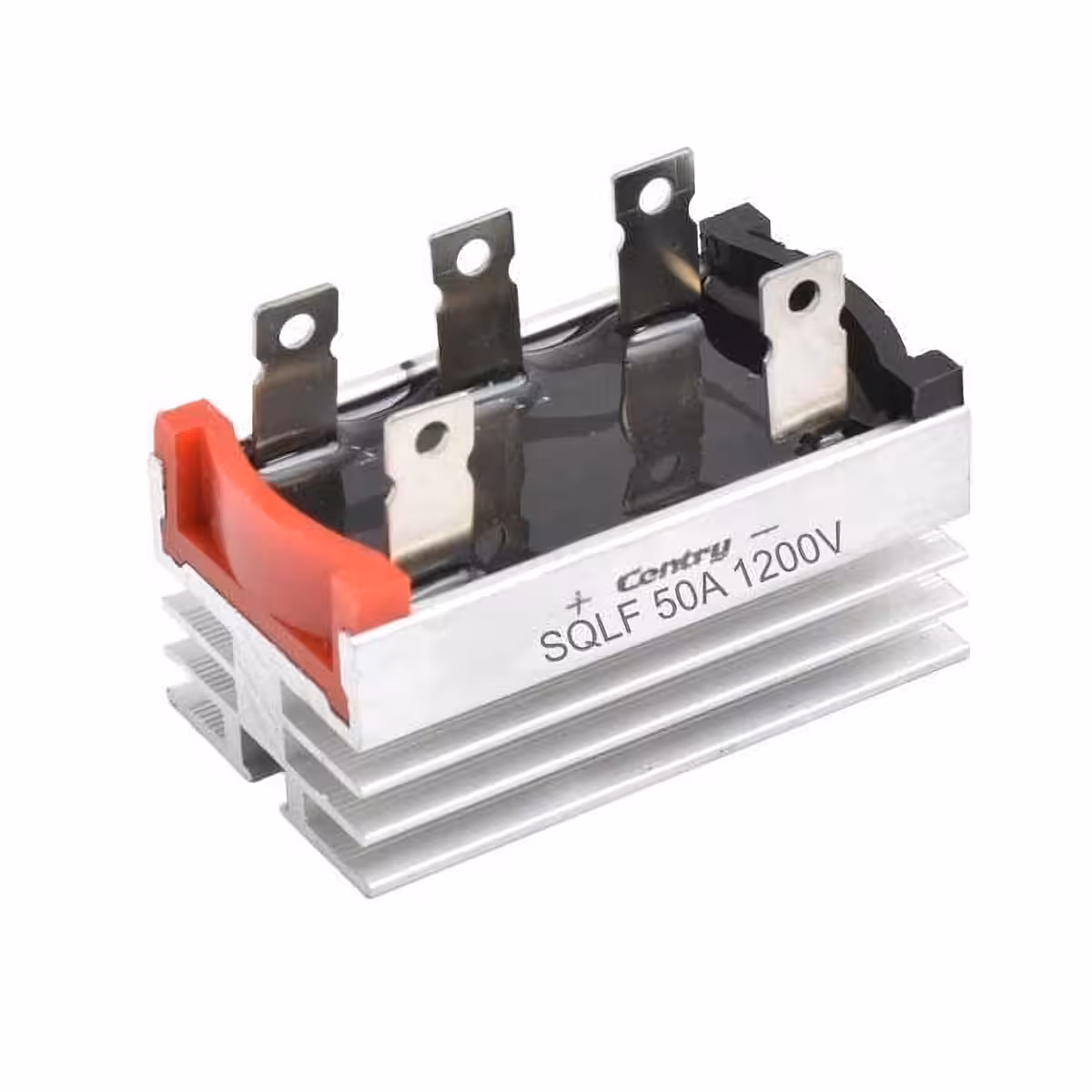

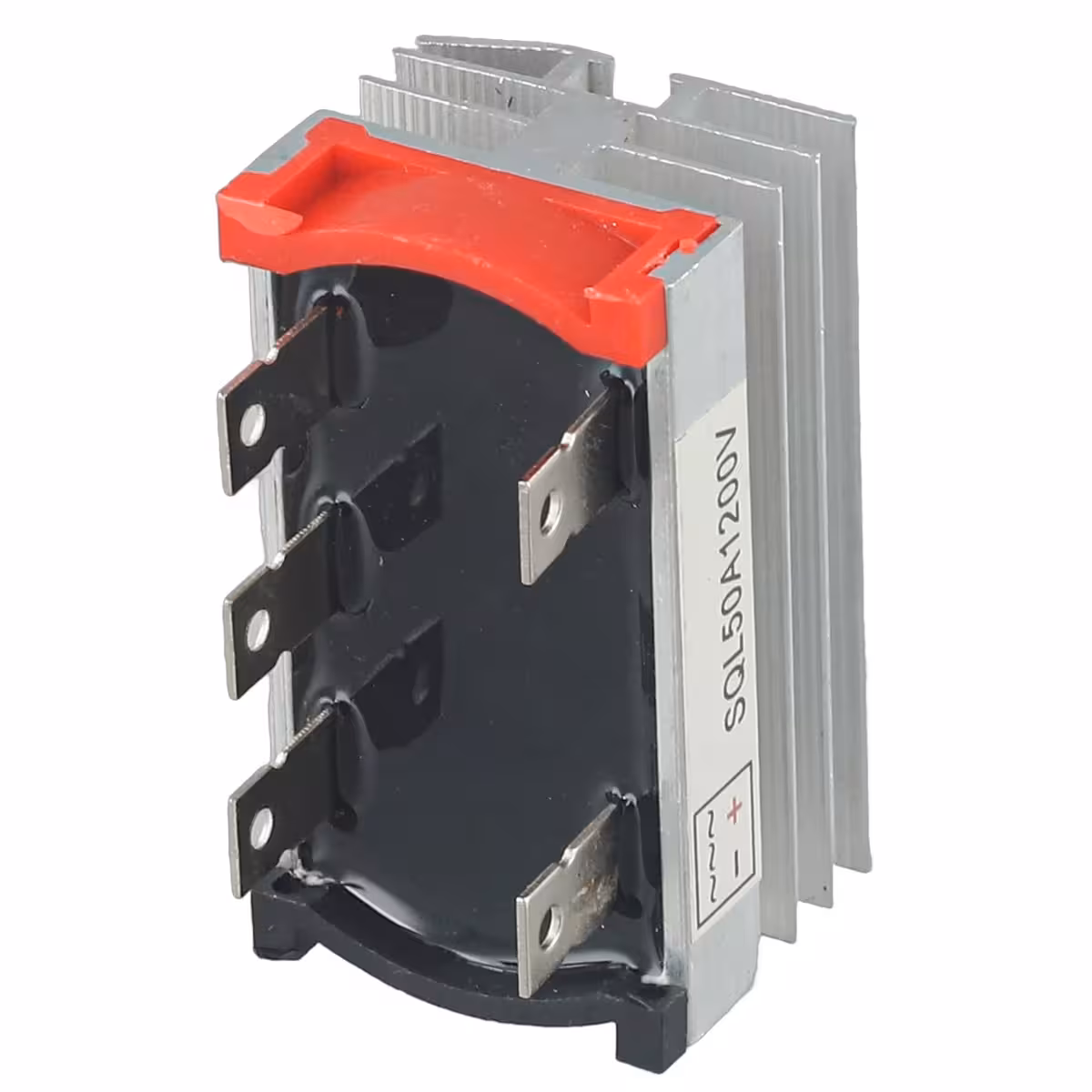

Kolme AC-tuloa (A, B, C tai ~) kytketään kolmivaiheverkon vaiheisiin. + ja − navat ovat DC-lähtöjä. Huomioi napaisuus – väärinkytkentä voi vaurioittaa kytkettyjä laitteita.

Toimiiko tämä aurinkosähköjärjestelmissä, joissa on kolmivaiheinvertteri?

Kyllä. Se on yhteensopiva aurinkosähköjärjestelmien kanssa, jotka käyttävät kolmivaiheinverttereitä tai DC-DC-muuntimia, jotka vaativat tasasuuntausvaiheen AC-generaattoreista tulevalle virralle.
