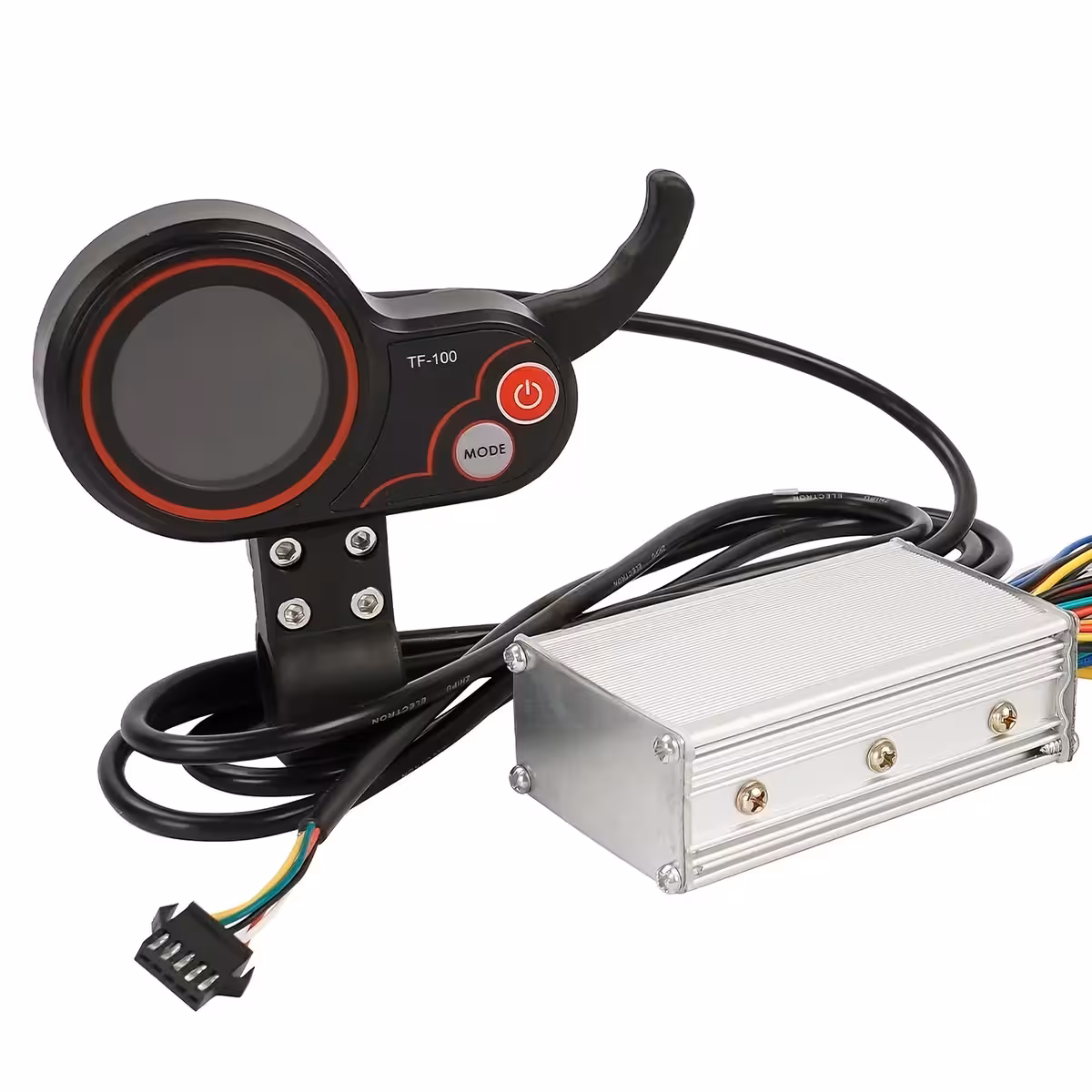

20A harjaton ohjainyksikkö TF-100-näytöllä – täydellinen päivitys sähköpotkulaudallesi tai sähköpyörällesi
Nykiikö sähköpotkulautasi meno, onko näyttö pimeänä tai kaipaatko lisää tehoa? Laadukas harjaton ohjainyksikkö on avain tasaisempaan ja luotettavampaan ajokokemukseen. Tämä 20A ohjainpaketti tukee 24V, 36V ja 48V jännitteitä sekä 350W–1000W moottoreita, joten se sopii lähes kaikkiin yleisimpiin markkinoilla oleviin kokoonpanoihin.
Huom: Pakkaus sisältää ohjainyksikön ja TF-100 LCD-näytön. Tarkista liittimien yhteensopivuus laitteesi kanssa ennen asennusta.
Miksi valita tämä malli? (Tärkeimmät edut):
- Laaja yhteensopivuus: 24V / 36V / 48V — toimii yleisimpien akkujärjestelmien kanssa ilman muutostöitä.
- Tehoalue 350W–1000W — suora korvaaja alkuperäiselle ohjaimelle useimmissa kaupunkikäyttöön tarkoitetuissa sähkökulkuneuvoissa.
- Automaattinen itsensä oppiminen (Self-learning) — tunnistaa ja korjaa moottorin pyörimissuunnan automaattisesti, mikä ehkäisee virheellisestä kytkennästä johtuvia vaurioita.
- TF-100 LCD-näyttö sisältyy — kattava P-asetusvalikko, jossa yli 16 säädettävää parametria virranrajoituksesta vakionopeudensäätimeen.
- E-ABS ja Low Level -jarrutus — elektroninen jarrutus vähentää jarrupalojen kulumista ja parantaa hallittavuutta vilkkaassa liikenteessä.
- PAS-tuki — natiivi tuki poljinavustukselle, ihanteellinen sähköpyöriin, joissa on kadenssianturi.
- Sähköinen lukitus — integroitu virtalukko-ominaisuus lisää turvallisuutta ja estää luvattoman käytön.
Tekniset tiedot ja suorituskyky
Harjaton BLDC-arkkitehtuuri ja tuki Hall-antureille (6 johtoa) takaavat tasaisen moottorin ohjauksen kaikilla nopeuksilla – ei nykimistä kiihdytyksissä eikä ylikuumenemista tasaisessa ajossa. P14-asetuksella säädettävä virranrajoitus (1–20A) mahdollistaa kiihtyvyyden hienosäädön käyttäjän painon tai maaston mukaan. Alijännitesuojaus (P15) estää akun syväpurkautumisen, mikä pidentää akun käyttöikää merkittävästi.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Yhteensopiva jännite | 24V / 36V / 48V |
| Tuettu moottoriteho | 350W / 500W / 800W / 1000W |
| Nimellisvirta | 20A |
| Moottorityyppi | Harjaton (BLDC) |
| Hall-anturit | Kyllä – 6 johtoa |
| Näyttö | LCD TF-100 |
| Elektroninen jarru | E-ABS + Low Level Brake |
| Poljinavustus (PAS) | Kyllä |
| Automaattinen tunnistus | Kyllä – itsensä oppiva |
| Vakionopeudensäädin | Kyllä (P17) |
| Valo + Äänimerkki | Ohjattavissa ohjainyksikön kautta |
| Virtalukko | Kyllä |
| Tiedonsiirtoprotokolla | Säädettävissä (P20) |
| Käyttökohde | Sähköpotkulauta / Sähköpyörä |
Ohjelmointi ja käyttö
TF-100-näytön avulla teet asetukset suoraan ohjaustangosta. Pääset P-asetusvalikkoon painamalla Power + Mode -painikkeita samanaikaisesti 2–3 sekunnin ajan.
| Parametri | Kuvaus |
|---|---|
| P01 | Näytön kirkkaus (1–3) |
| P02 | Mittayksikkö: KM / MPH |
| P03 | Järjestelmän jännite (36V / 48V / 52V) |
| P04 | Automaattinen virrankatkaisu (0–60 min) |
| P06 | Renkaan halkaisija |
| P07 | Moottorin magneettien määrä |
| P09 | Käynnistystapa: välitön / potkuavusteinen |
| P10 | Ajotila |
| P11 | Elektronisen jarrun herkkyys |
| P12 | Kiihdytyksen voimakkuus (0–5) |
| P14 | Virranrajoitus (1–20A) |
| P15 | Akkujännitteen alaraja |
| P17 | Vakionopeudensäädin |
| P18 | Nopeuden kalibrointi |
| P19 | Vaihteiden määrä |
| P20 | Tiedonsiirtoprotokolla |
Asennusohjeet:
- Kytke vaihejohdot värien mukaan (samat värit ohjaimesta ja moottorista).
- Kytke akku: punainen = (+), musta = (–).
- Kytke kaasukahva ja virtalukko.
- Kytke Hall-anturin johdot, jos moottorissasi on sellaiset.
- Yhdistä itsensä oppivat (self-learning) johdot pyörimissuunnan tunnistamiseksi:
- Jos pyörä pyörii oikeaan suuntaan → irrota johdot.
- Jos pyörä pyörii väärään suuntaan → pidä johdot yhdistettynä, kunnes suunta vaihtuu automaattisesti.
- Kytke lisätoiminnot (valo, äänimerkki, jarru, PAS) tarpeen mukaan.
Pakkauksen sisältö
- 1x 20A harjaton ohjainyksikkö (24V / 36V / 48V)
- 1x TF-100 LCD-näyttö
Usein kysytyt kysymykset
Toimiiko tämä 500W / 36V moottorini kanssa?
Kyllä. Ohjain tukee 350W–1000W harjattomia moottoreita 24V, 36V ja 48V jännitteillä. Varmista kuitenkin liittimien yhteensopivuus ennen asennusta.
Mitä jos kytken vaihejohdot väärin?
Self-learning-toiminto tunnistaa pyörimissuunnan automaattisesti. Jos moottori pyörii väärin päin, seuraa yllä olevaa ohjetta – komponentit eivät vaurioidu.
Tuleeko TF-100-näyttö mukana?
Kyllä, se sisältyy pakettiin. Saat ohjainyksikön ja näytön yhtenä valmiina settinä.
Voiko tämän asentaa sähköpyörään?
Kyllä. Se sopii mihin tahansa sähköpyörään, jossa on harjaton BLDC-moottori. PAS-tuki mahdollistaa käytön myös kadenssianturilla varustetuissa pyörissä.
Miten asetan akun jännitteen TF-100-näytössä?
Siirry P-asetusvalikkoon (paina Power + Mode 2–3 sekuntia) ja muuta P03-parametrin arvoksi 36V, 48V tai 52V akkusi mukaan.
