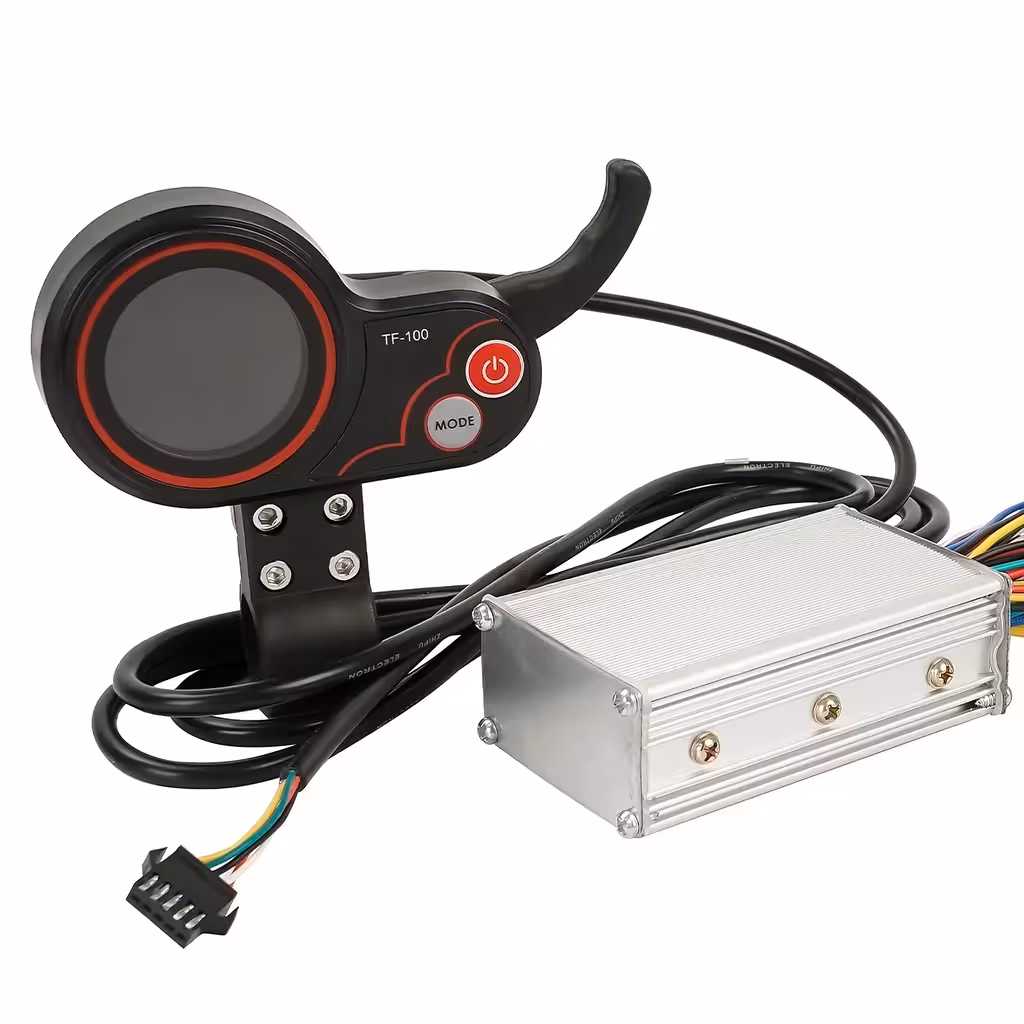

20A harjaton ohjainyksikkö TF-100-näytöllä – täydellinen päivitys sähköpotkulaudallesi tai sähköpyörällesi

Nykiikö sähköpotkulautasi meno, onko näyttö pimeänä tai kaipaatko lisää tehoa? Laadukas harjaton ohjainyksikkö on avain tasaisempaan ja luotettavampaan ajokokemukseen. Tämä 20A ohjainpaketti tukee 24V, 36V ja 48V jännitteitä sekä 350W–1000W moottoreita, joten se sopii lähes kaikkiin yleisimpiin markkinoilla oleviin kokoonpanoihin.

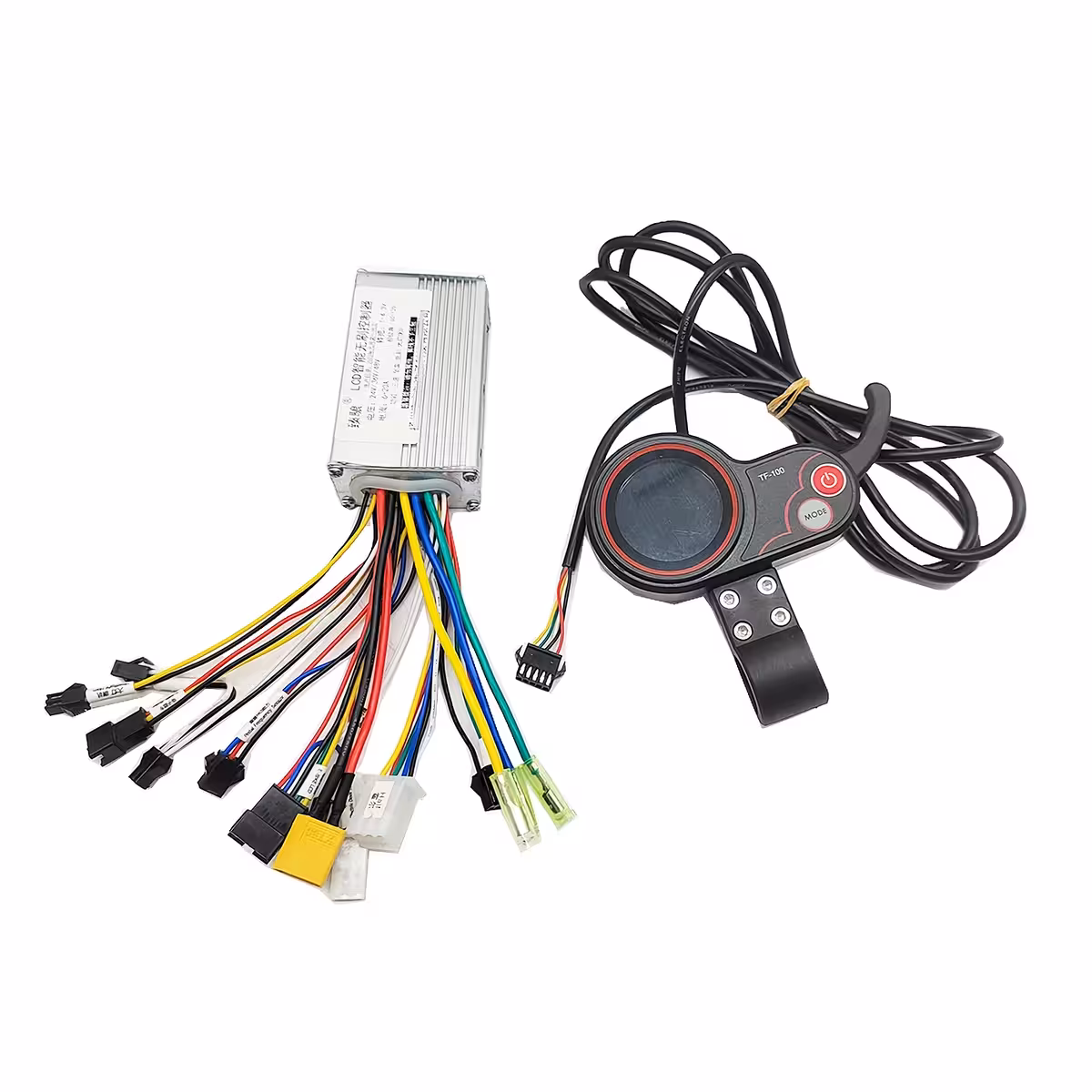

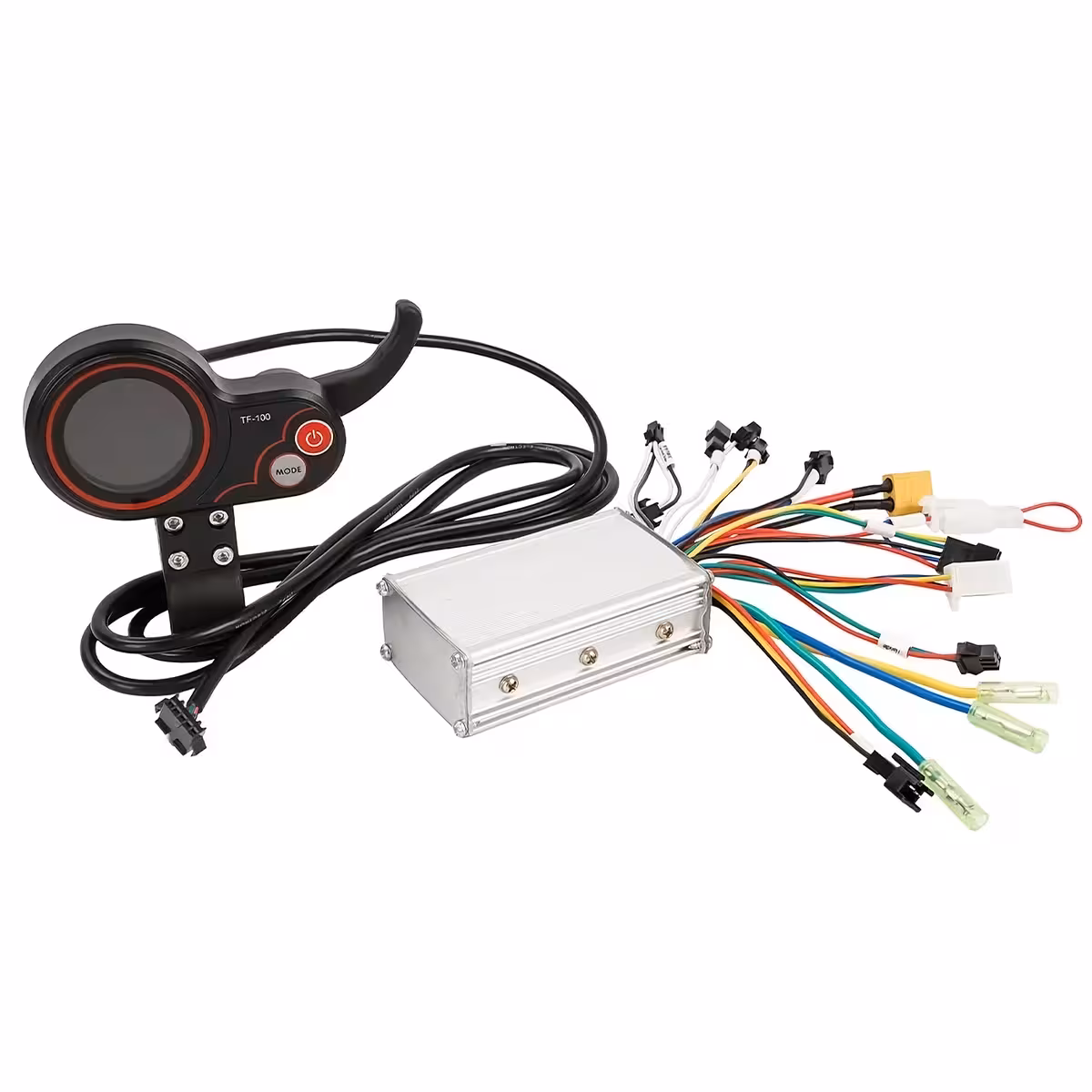

Huom: Pakkaus sisältää ohjainyksikön ja TF-100 LCD-näytön. Tarkista liittimien yhteensopivuus laitteesi kanssa ennen asennusta.

Miksi valita tämä malli? (Tärkeimmät edut):

Laaja yhteensopivuus: 24V / 36V / 48V — toimii yleisimpien akkujärjestelmien kanssa ilman muutostöitä.
Tehoalue 350W–1000W — suora korvaaja alkuperäiselle ohjaimelle useimmissa kaupunkikäyttöön tarkoitetuissa sähkökulkuneuvoissa.
Automaattinen itsensä oppiminen (Self-learning) — tunnistaa ja korjaa moottorin pyörimissuunnan automaattisesti, mikä ehkäisee virheellisestä kytkennästä johtuvia vaurioita.
TF-100 LCD-näyttö sisältyy — kattava P-asetusvalikko, jossa yli 16 säädettävää parametria virranrajoituksesta vakionopeudensäätimeen.

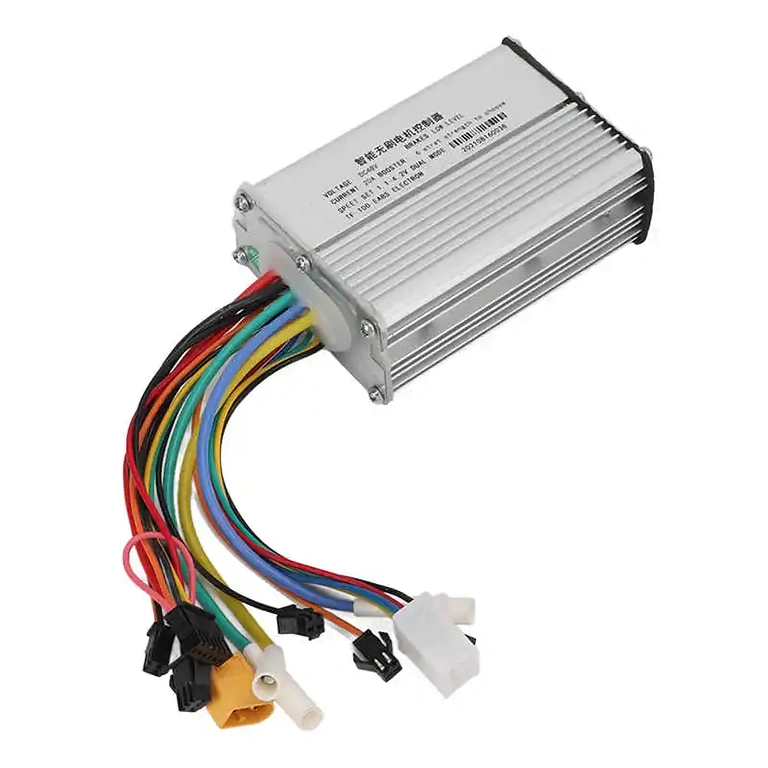

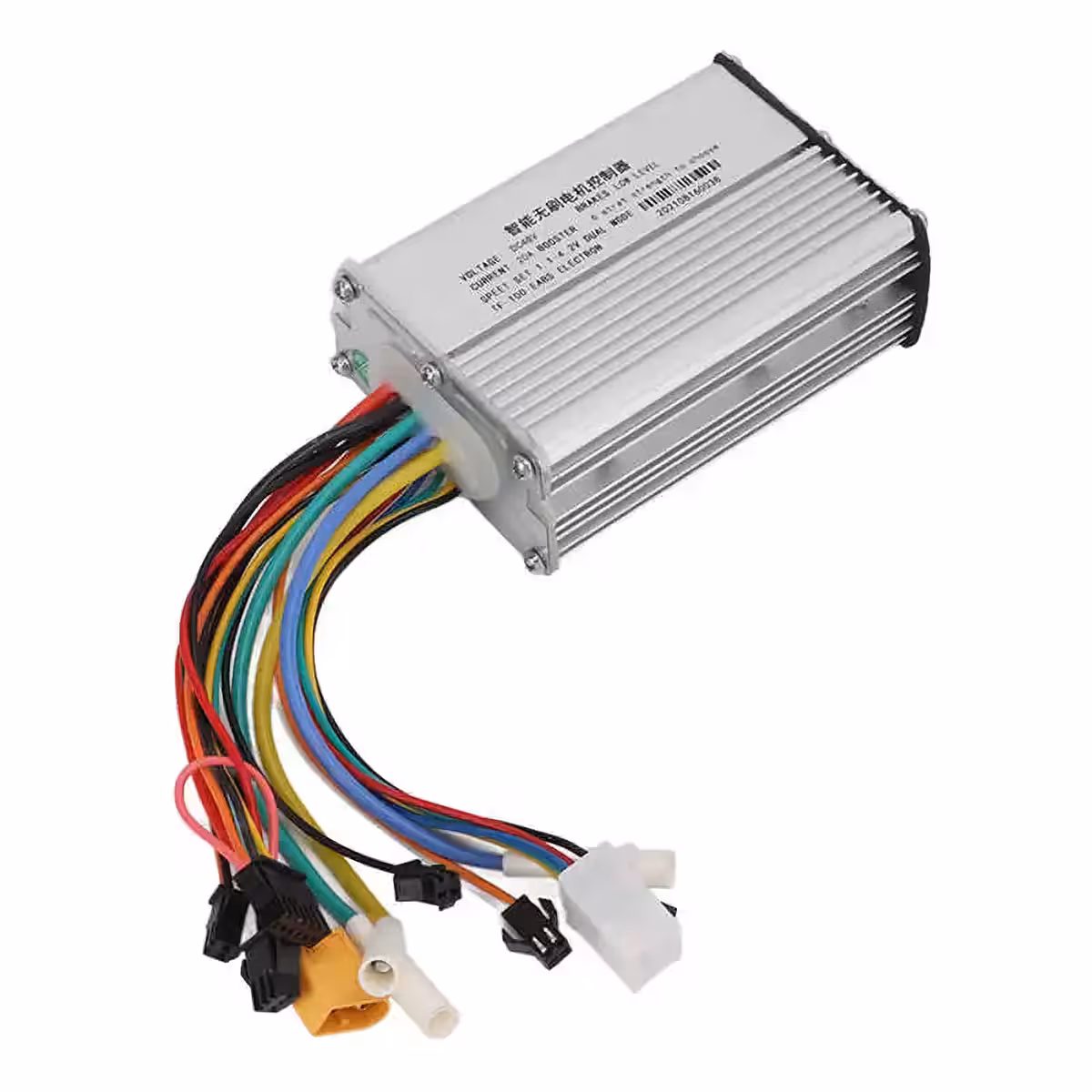

E-ABS ja Low Level -jarrutus — elektroninen jarrutus vähentää jarrupalojen kulumista ja parantaa hallittavuutta vilkkaassa liikenteessä.
PAS-tuki — natiivi tuki poljinavustukselle, ihanteellinen sähköpyöriin, joissa on kadenssianturi.
Sähköinen lukitus — integroitu virtalukko-ominaisuus lisää turvallisuutta ja estää luvattoman käytön.

Tekniset tiedot ja suorituskyky

Harjaton BLDC-arkkitehtuuri ja tuki Hall-antureille (6 johtoa) takaavat tasaisen moottorin ohjauksen kaikilla nopeuksilla – ei nykimistä kiihdytyksissä eikä ylikuumenemista tasaisessa ajossa. P14-asetuksella säädettävä virranrajoitus (1–20A) mahdollistaa kiihtyvyyden hienosäädön käyttäjän painon tai maaston mukaan. Alijännitesuojaus (P15) estää akun syväpurkautumisen, mikä pidentää akun käyttöikää merkittävästi.

Parametri	Arvo / Yksityiskohta
Yhteensopiva jännite	24V / 36V / 48V
Tuettu moottoriteho	350W / 500W / 800W / 1000W
Nimellisvirta	20A
Moottorityyppi	Harjaton (BLDC)
Hall-anturit	Kyllä – 6 johtoa
Näyttö	LCD TF-100
Elektroninen jarru	E-ABS + Low Level Brake
Poljinavustus (PAS)	Kyllä
Automaattinen tunnistus	Kyllä – itsensä oppiva
Vakionopeudensäädin	Kyllä (P17)
Valo + Äänimerkki	Ohjattavissa ohjainyksikön kautta
Virtalukko	Kyllä
Tiedonsiirtoprotokolla	Säädettävissä (P20)
Käyttökohde	Sähköpotkulauta / Sähköpyörä

Ohjelmointi ja käyttö

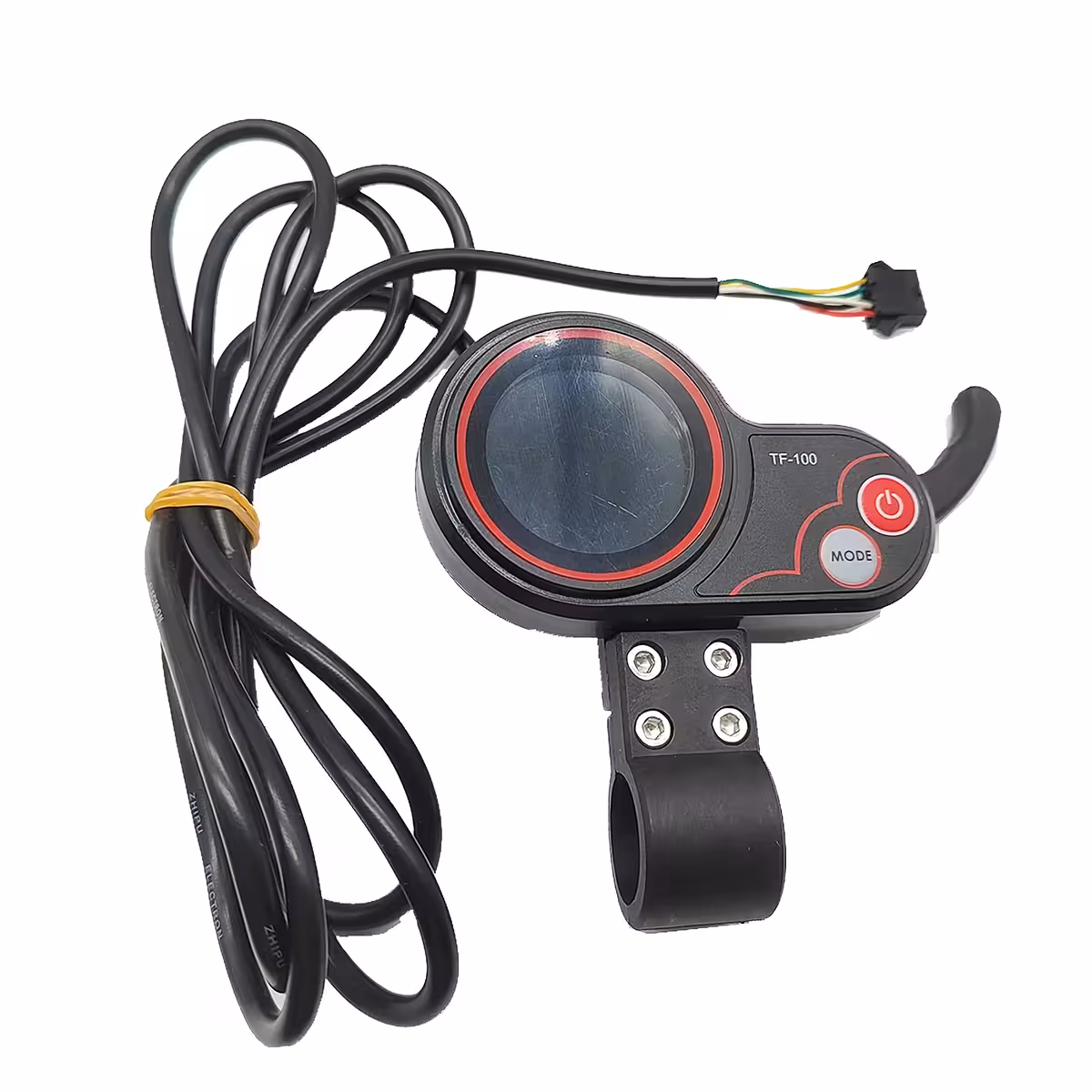

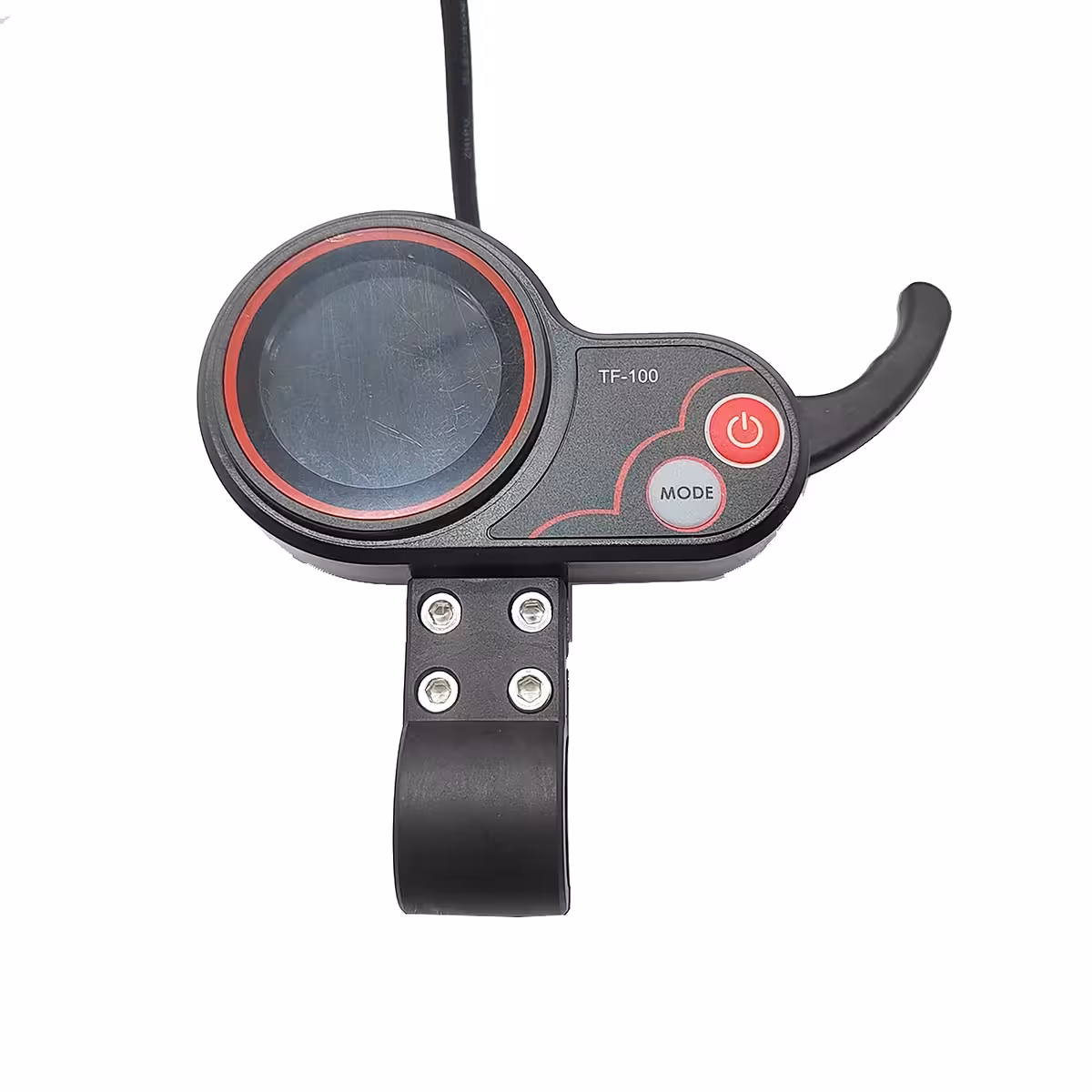

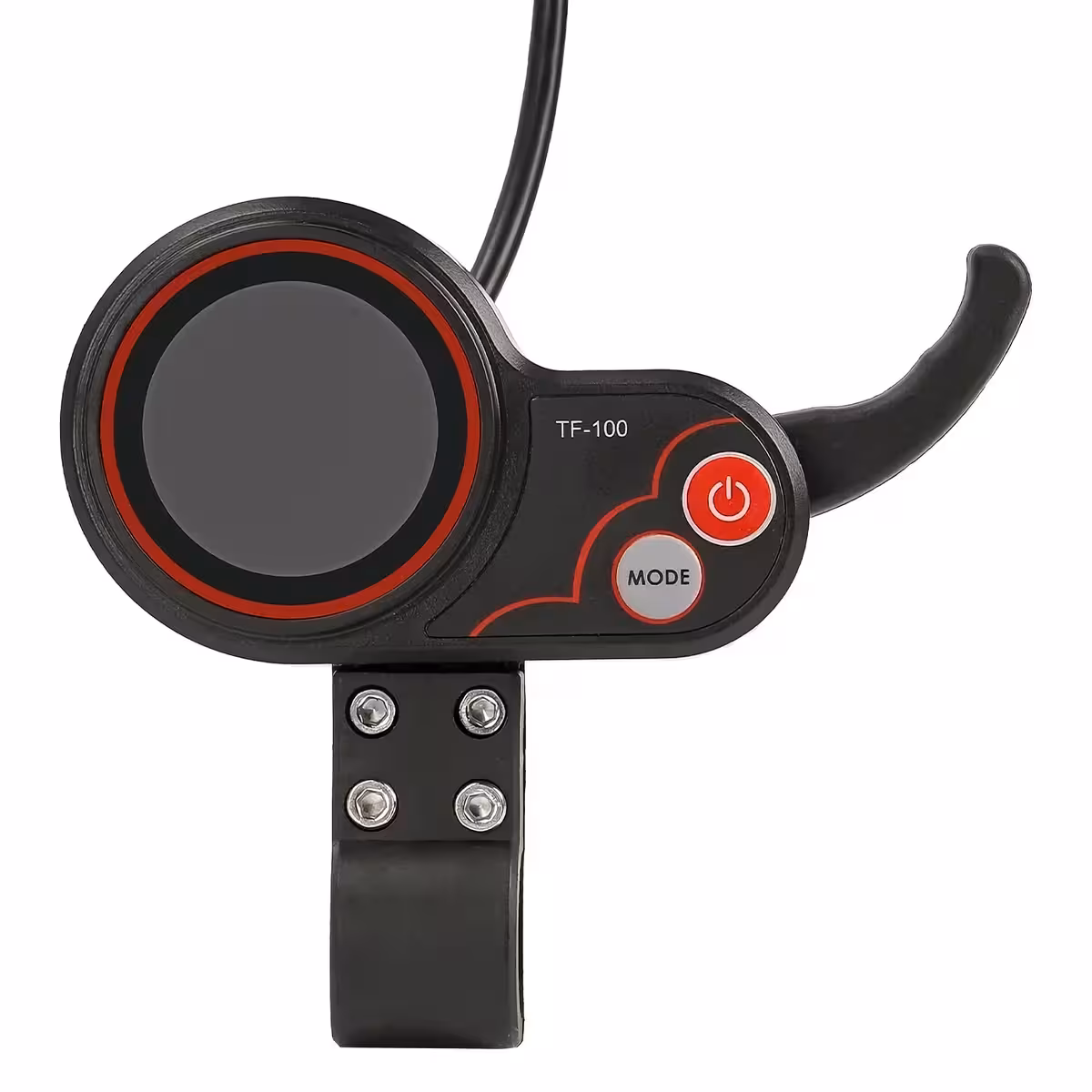

TF-100-näytön avulla teet asetukset suoraan ohjaustangosta. Pääset P-asetusvalikkoon painamalla Power + Mode -painikkeita samanaikaisesti 2–3 sekunnin ajan.

Parametri	Kuvaus
P01	Näytön kirkkaus (1–3)
P02	Mittayksikkö: KM / MPH
P03	Järjestelmän jännite (36V / 48V / 52V)
P04	Automaattinen virrankatkaisu (0–60 min)
P06	Renkaan halkaisija
P07	Moottorin magneettien määrä
P09	Käynnistystapa: välitön / potkuavusteinen
P10	Ajotila
P11	Elektronisen jarrun herkkyys
P12	Kiihdytyksen voimakkuus (0–5)
P14	Virranrajoitus (1–20A)
P15	Akkujännitteen alaraja
P17	Vakionopeudensäädin
P18	Nopeuden kalibrointi
P19	Vaihteiden määrä
P20	Tiedonsiirtoprotokolla

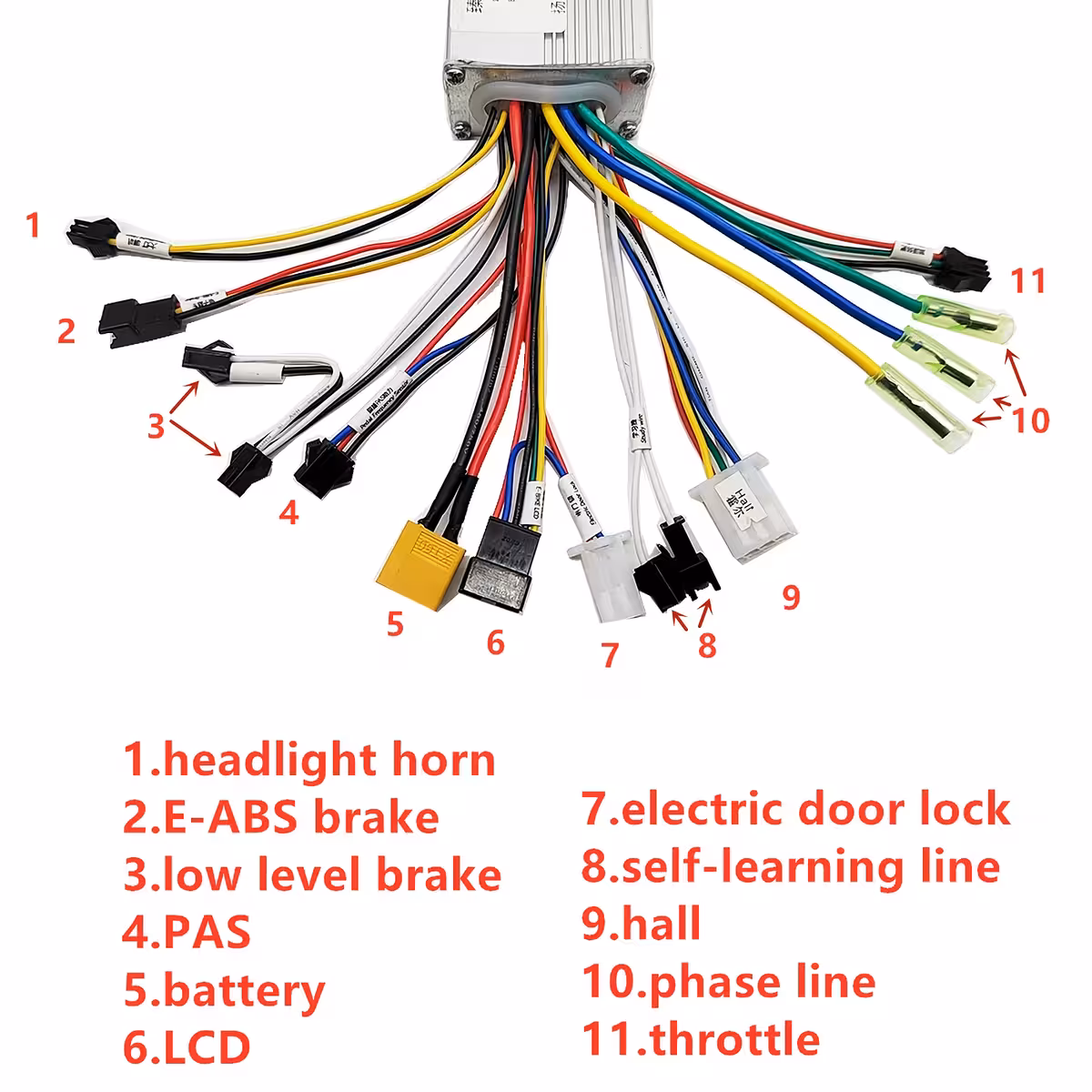

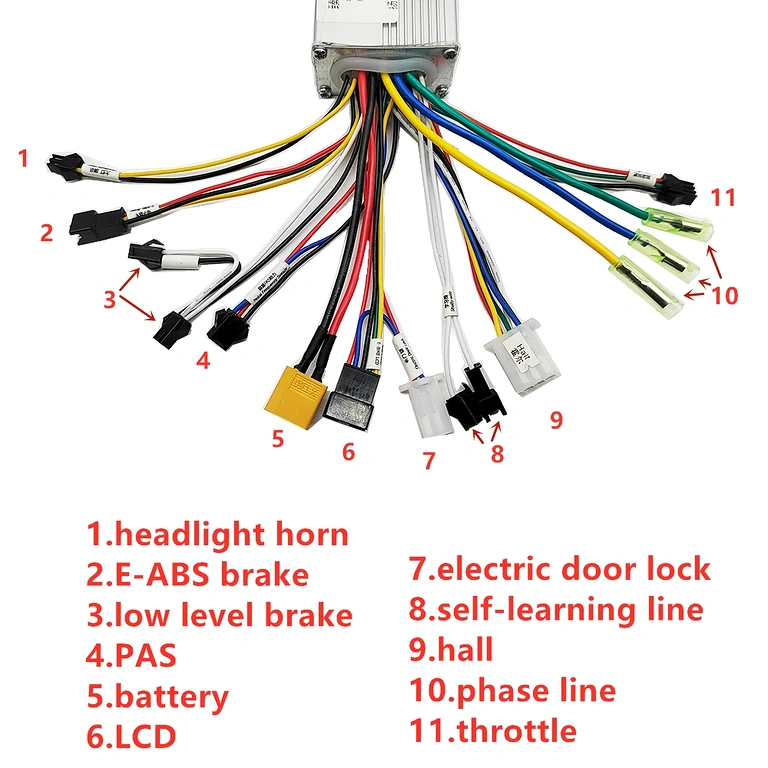

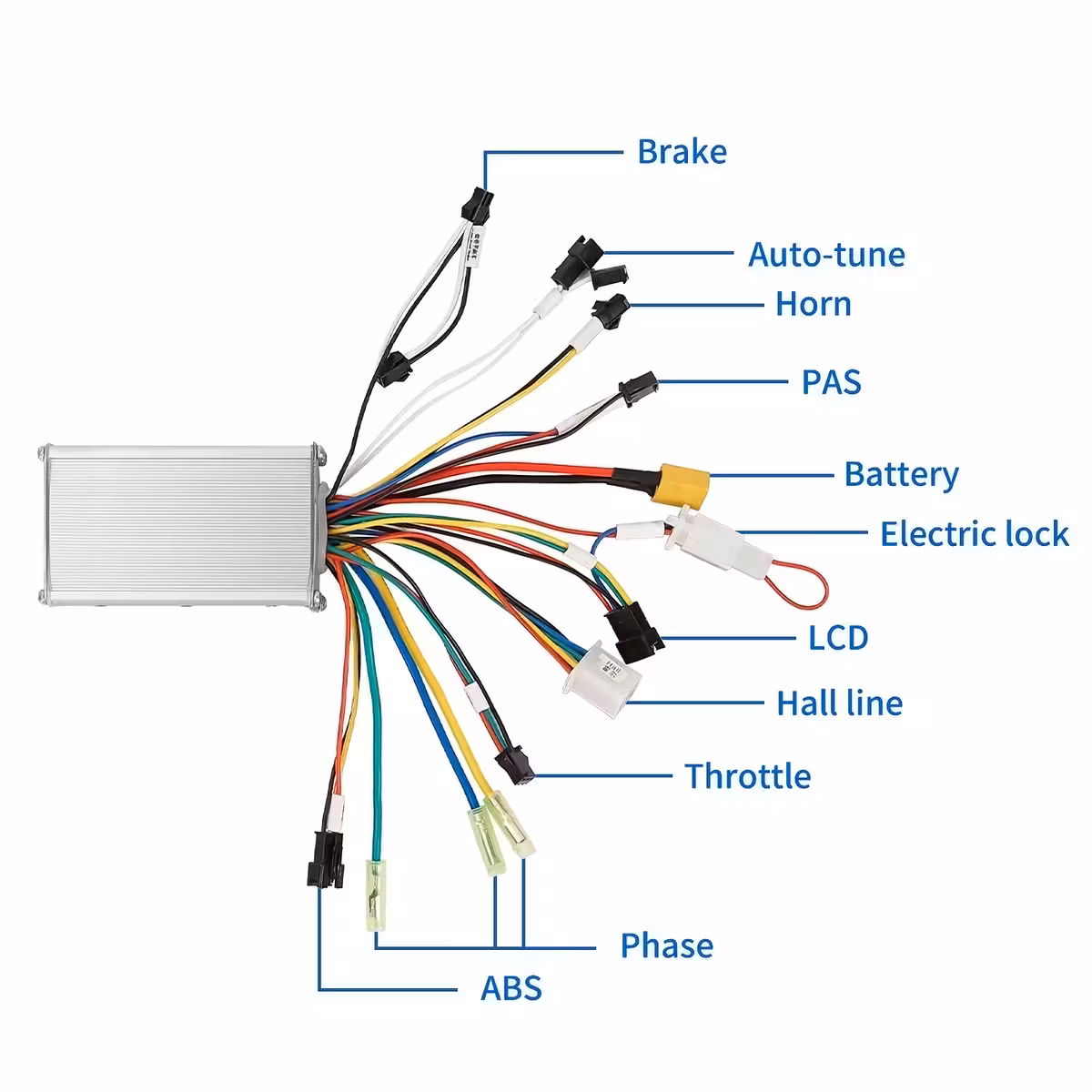

Asennusohjeet:

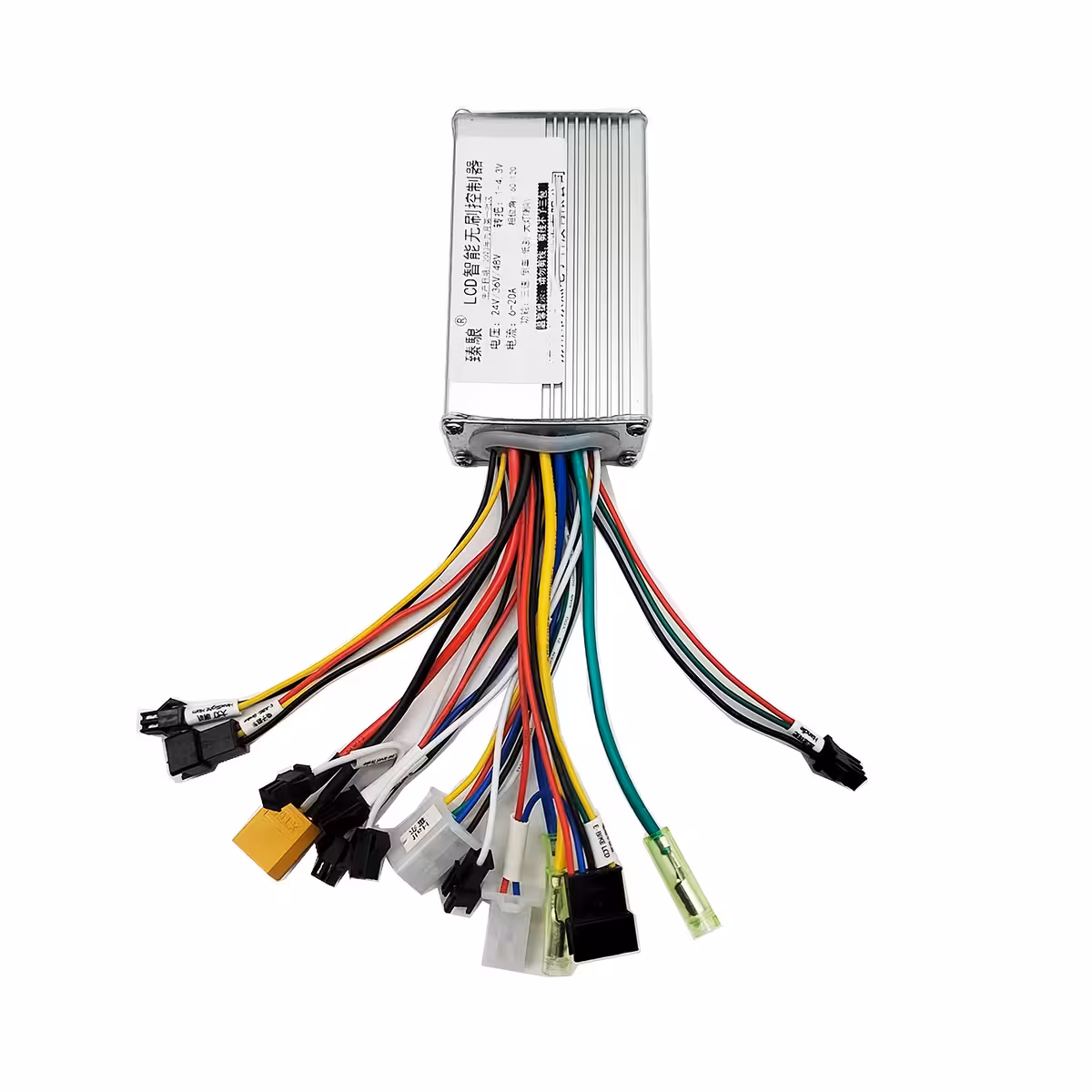

Kytke vaihejohdot värien mukaan (samat värit ohjaimesta ja moottorista).

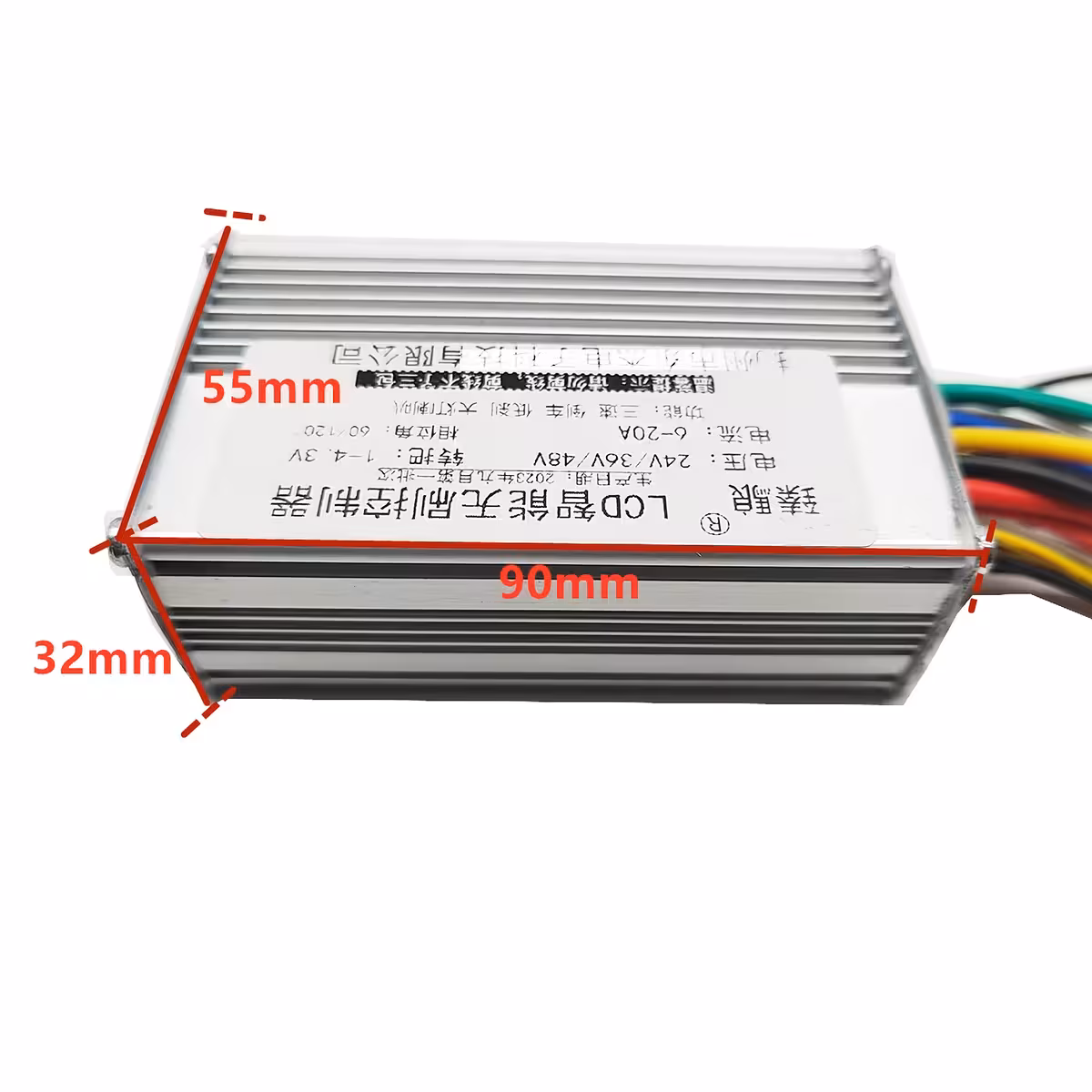

Kytke akku: punainen = (+), musta = (–).
Kytke kaasukahva ja virtalukko.
Kytke Hall-anturin johdot, jos moottorissasi on sellaiset.
Yhdistä itsensä oppivat (self-learning) johdot pyörimissuunnan tunnistamiseksi:
- Jos pyörä pyörii oikeaan suuntaan → irrota johdot.
- Jos pyörä pyörii väärään suuntaan → pidä johdot yhdistettynä, kunnes suunta vaihtuu automaattisesti.
Kytke lisätoiminnot (valo, äänimerkki, jarru, PAS) tarpeen mukaan.

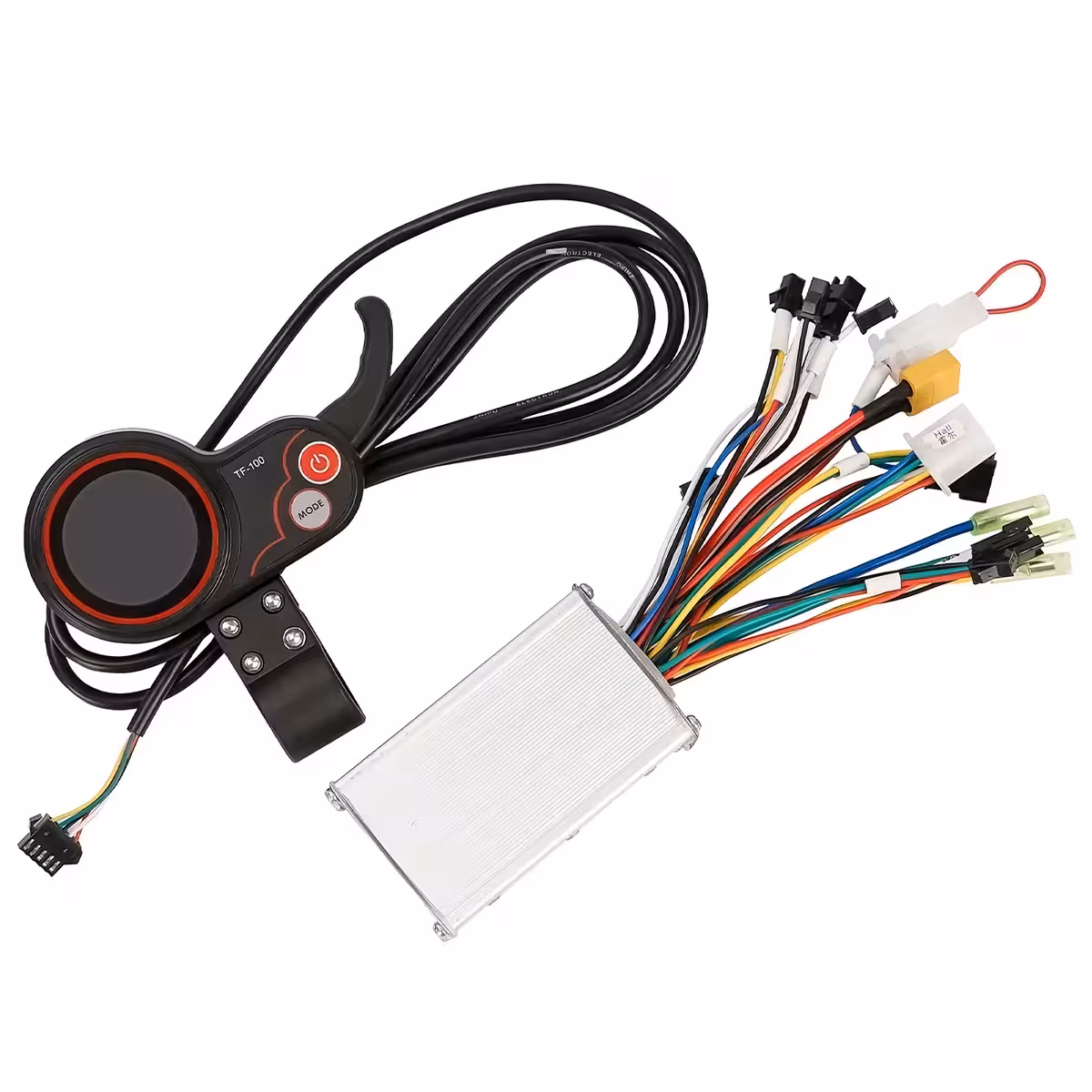

Pakkauksen sisältö

1x 20A harjaton ohjainyksikkö (24V / 36V / 48V)
1x TF-100 LCD-näyttö

Usein kysytyt kysymykset

Toimiiko tämä 500W / 36V moottorini kanssa?

Kyllä. Ohjain tukee 350W–1000W harjattomia moottoreita 24V, 36V ja 48V jännitteillä. Varmista kuitenkin liittimien yhteensopivuus ennen asennusta.

Mitä jos kytken vaihejohdot väärin?

Self-learning-toiminto tunnistaa pyörimissuunnan automaattisesti. Jos moottori pyörii väärin päin, seuraa yllä olevaa ohjetta – komponentit eivät vaurioidu.

Tuleeko TF-100-näyttö mukana?

Kyllä, se sisältyy pakettiin. Saat ohjainyksikön ja näytön yhtenä valmiina settinä.

Voiko tämän asentaa sähköpyörään?

Kyllä. Se sopii mihin tahansa sähköpyörään, jossa on harjaton BLDC-moottori. PAS-tuki mahdollistaa käytön myös kadenssianturilla varustetuissa pyörissä.
