DC-DC step-down -säätö 20A 300W — kuvaus ja käyttö
Tuotteen esittely

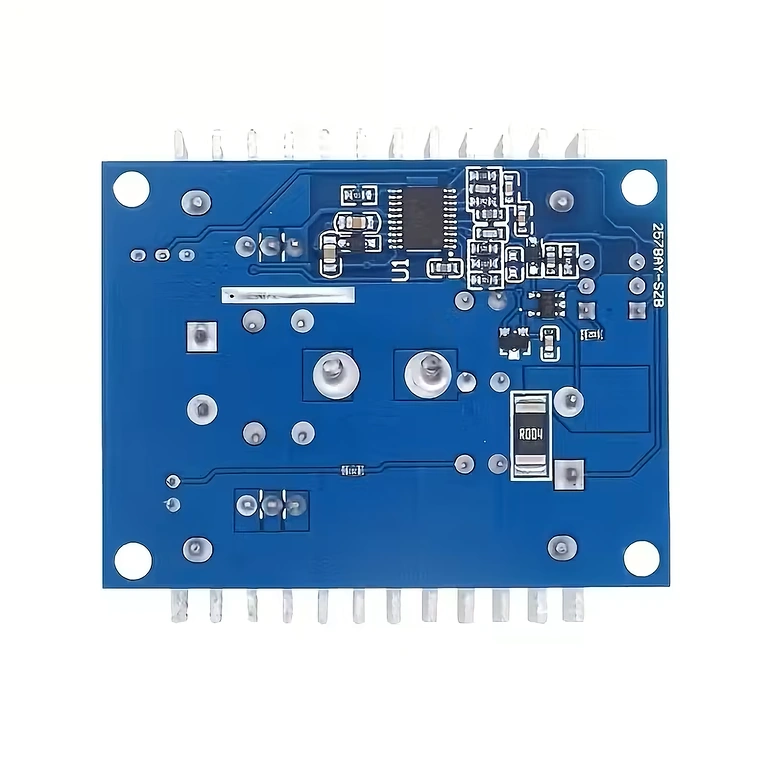

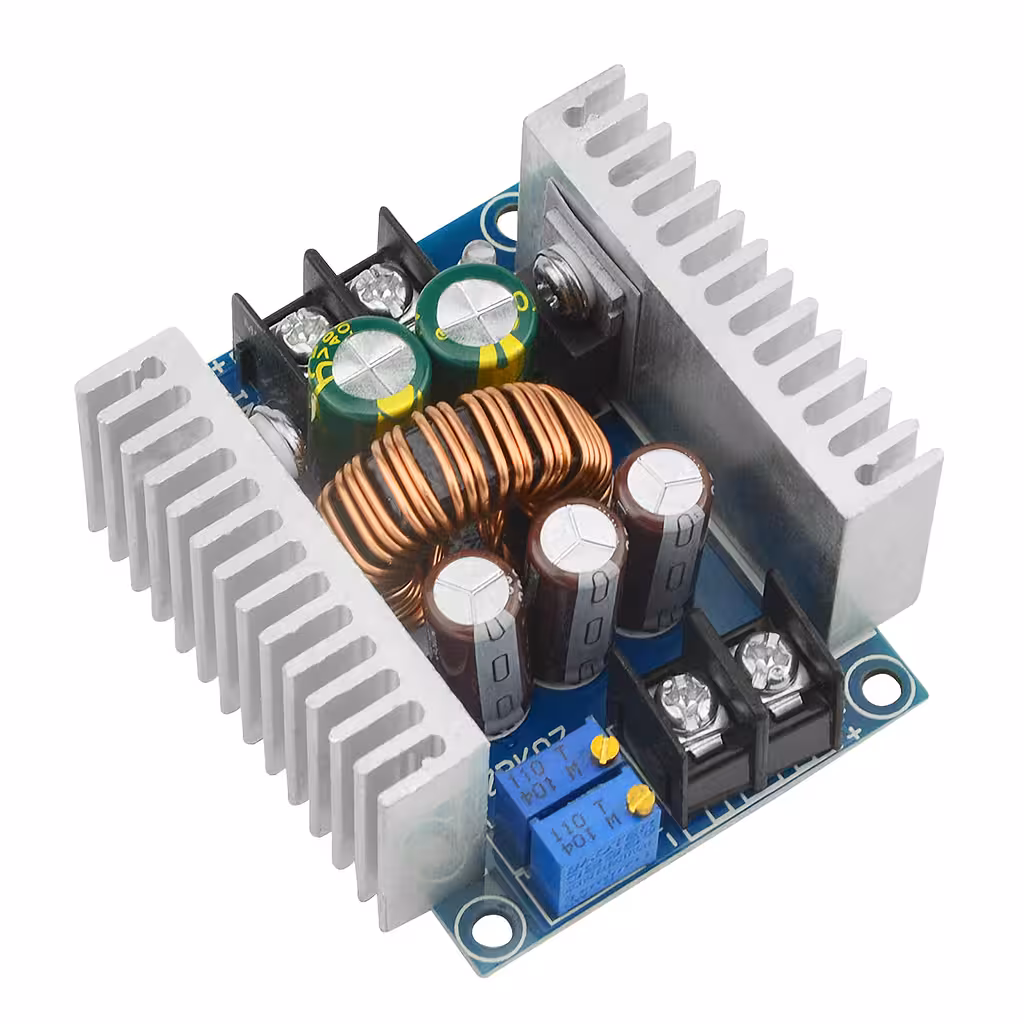

Tämä 20A 300W step-down -moduuli (DC-DC jännitteen alentaja) on suunniteltu tarkan ja tehokkaan jännitteen sekä virran säätöön tulolla 6–40V ja lähdöllä 1,2–36V. Toimii CC/CV-tilassa (Constant Current / Constant Voltage) ja tarjoaa olennaiset suojaukset teollisiin, harraste- ja elektroniikkakorjaussovelluksiin. Moduuli sisältää kaksois-MOSFETin 75V/80A ja matala-ESR kondensaattorit vakauden ja jopa 95–96 % hyötysuhteen saavuttamiseksi (esim. 24V→12V 20A:ssa).
Pääkohdat
- Korkea teho: jopa 300W (20A MAX, jatkuva käyttö suositeltu enintään 15A).
- Tarkka säätö: jännite ja virran raja säädettävissä CV- ja CC-potentiometreilla.
- Korkea hyötysuhde: jopa 95–96 % tehokkaiden MOSFETien ja matala-ESR kondensaattoreiden ansiosta.
- Optimoitu jäähdytys: kaksi integroitua jäähdytyselementtiä; aktiivituuletus suositeltavaa suurilla kuormilla.
- Helppo liitäntä: 30A ruuviliittimet ja ON/OFF-kytkin nopeaan käynnistykseen/pysäytykseen.
- Luotettavuus: automaattisesti palautuva oikosulkusuoja ja ylikuormitusvaroitus.
Tekniset tiedot
Ominaisuus
Arvo
Tulojännite
DC 6V – 40V (suositus 10V – 40V)
Lähtöjännite
DC 1,2V – 36V (säädettävä jatkuvasti; suositeltu < 32V pitkäaikaiseen käyttöön)
Lähtövirta
Max 20A (suositeltu ≤15A jatkuvaan käyttöön)
Teho
300W (maksimi)
Hyötysuhde
~95 % (esim. 24V→12V 20A:ssa)
Lähtörippli
≤50mV
Suojaukset
Oikosulkusuoja (automaattisesti palautuva), CC-virran rajoitus
Keskeiset komponentit

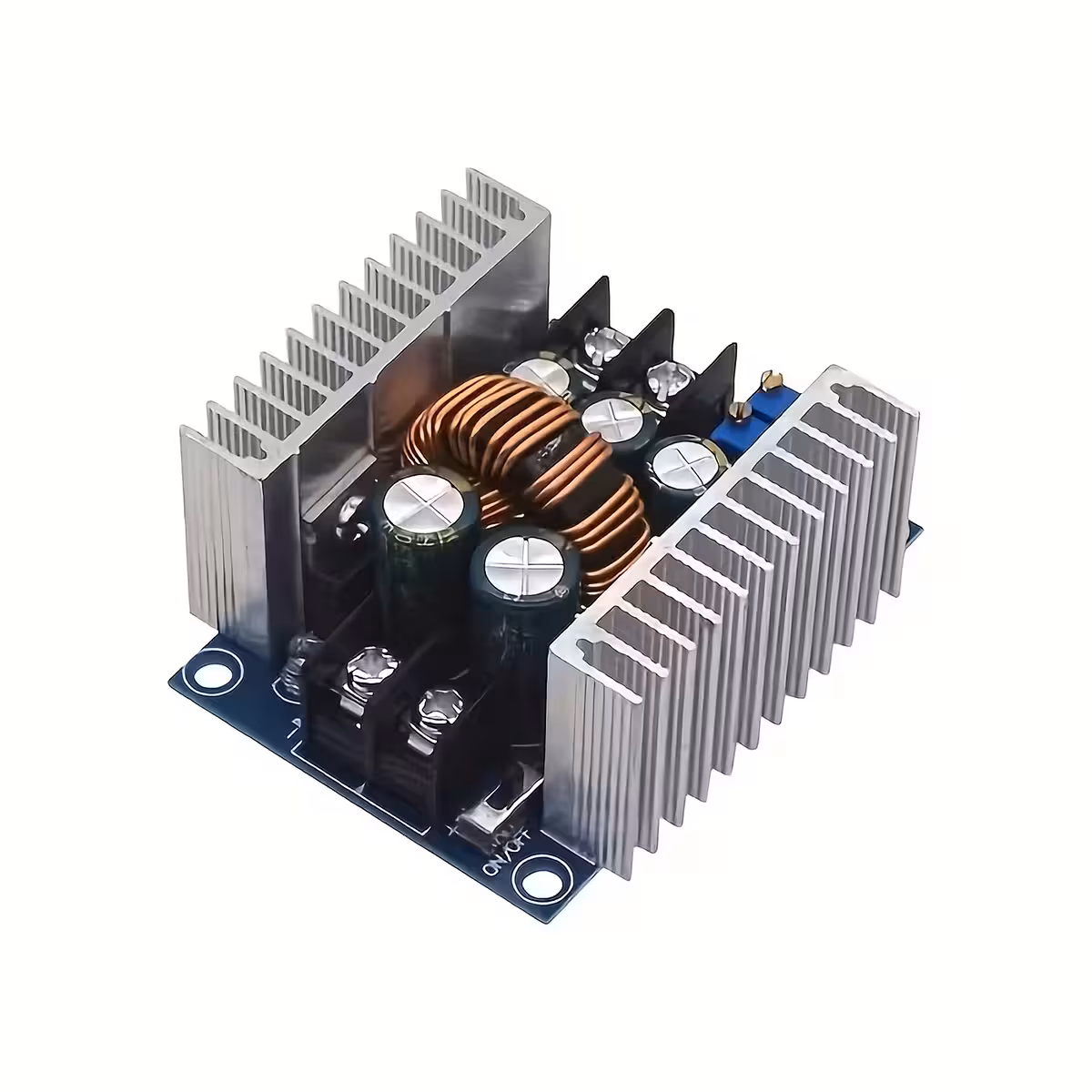

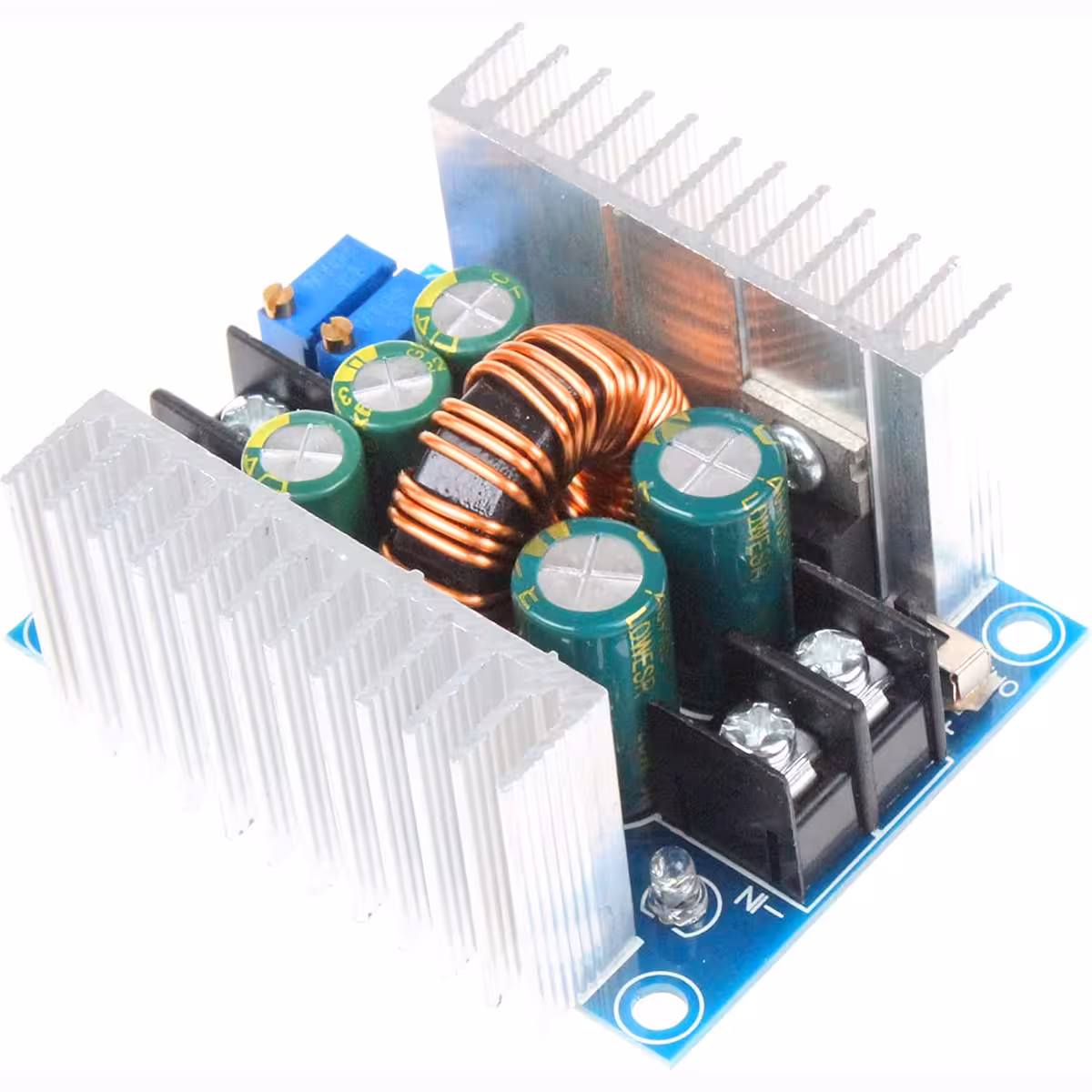

Kaksois-MOSFET 75V/80A, matala-ESR kondensaattorit
Liitäntä
30A ruuviliittimet
Mitat

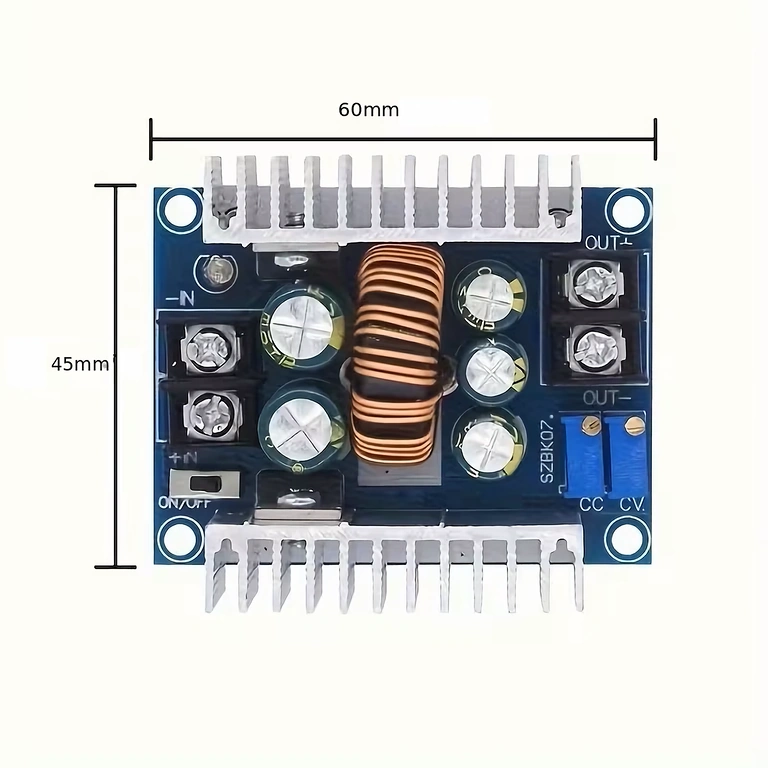

60 × 53 × 27 mm
Toiminnot
CV, CC, EN (enable), ON/OFF
Käyttöohjeet

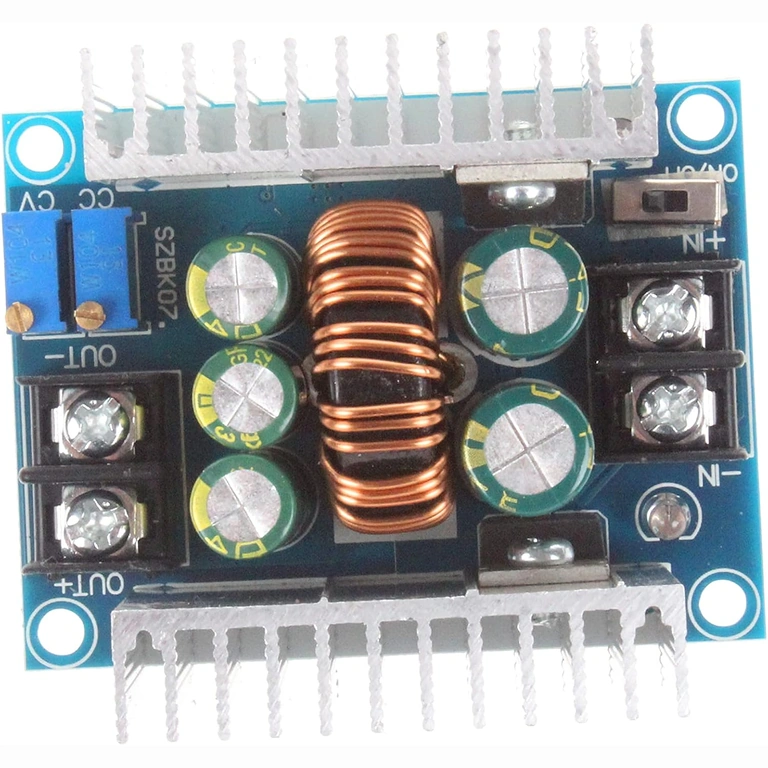

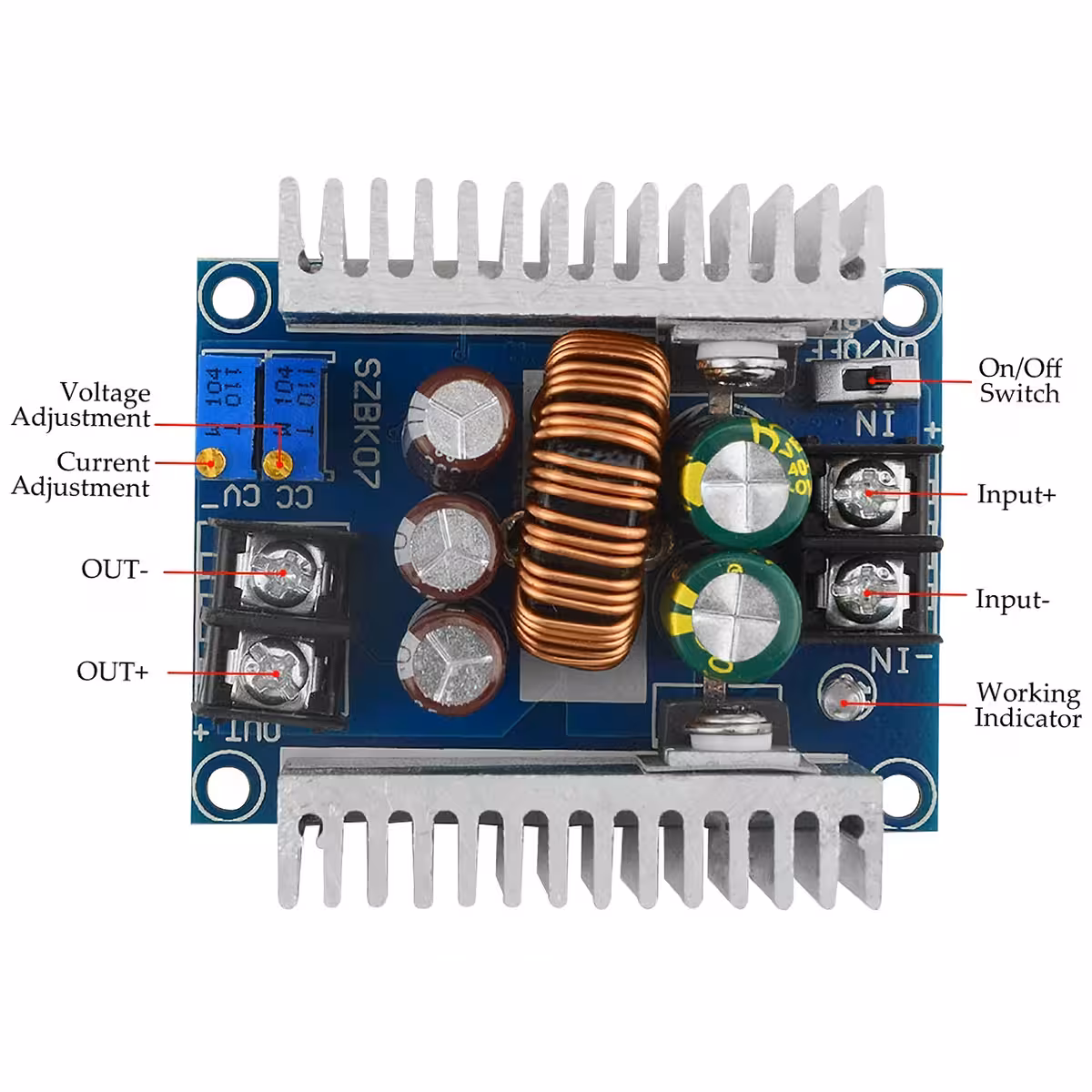

- Virtalähteen liittäminen: kytke +IN virtalähteen +:aan ja -IN -:aan; älä ylitä 40V tuloa.

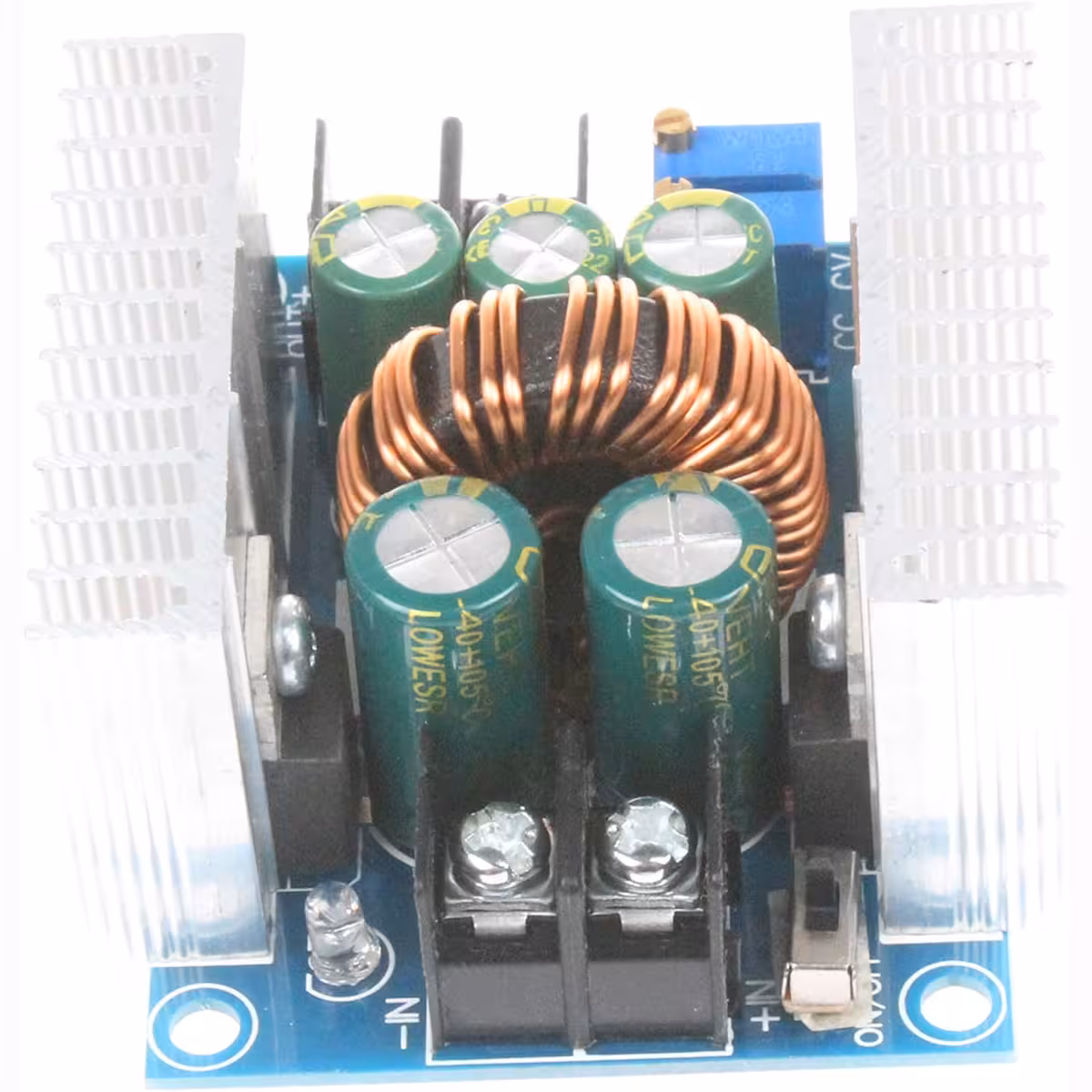

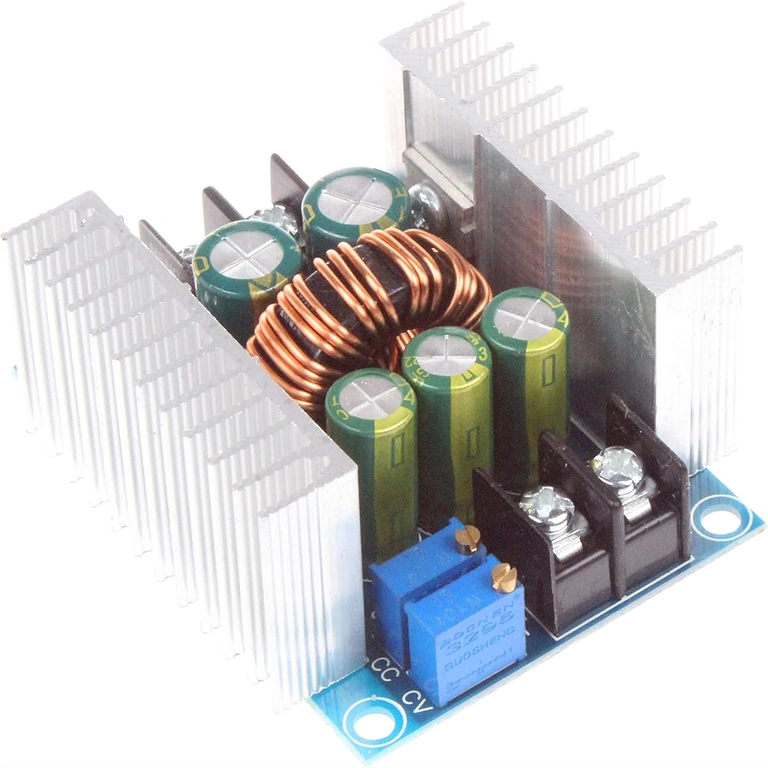

- Jännitteen säätö: käytä CV-potentiometriä halutun lähtöjännitteen asettamiseen.
- Virran rajoitus: säädä CC-potentiometriä virran ylärajan asettamiseksi (0,2A–20A).
- Käynnistys/Pysäytys: käytä ON/OFF-kytkintä tai EN-pinniä aktivointiin/deaktivointiin.

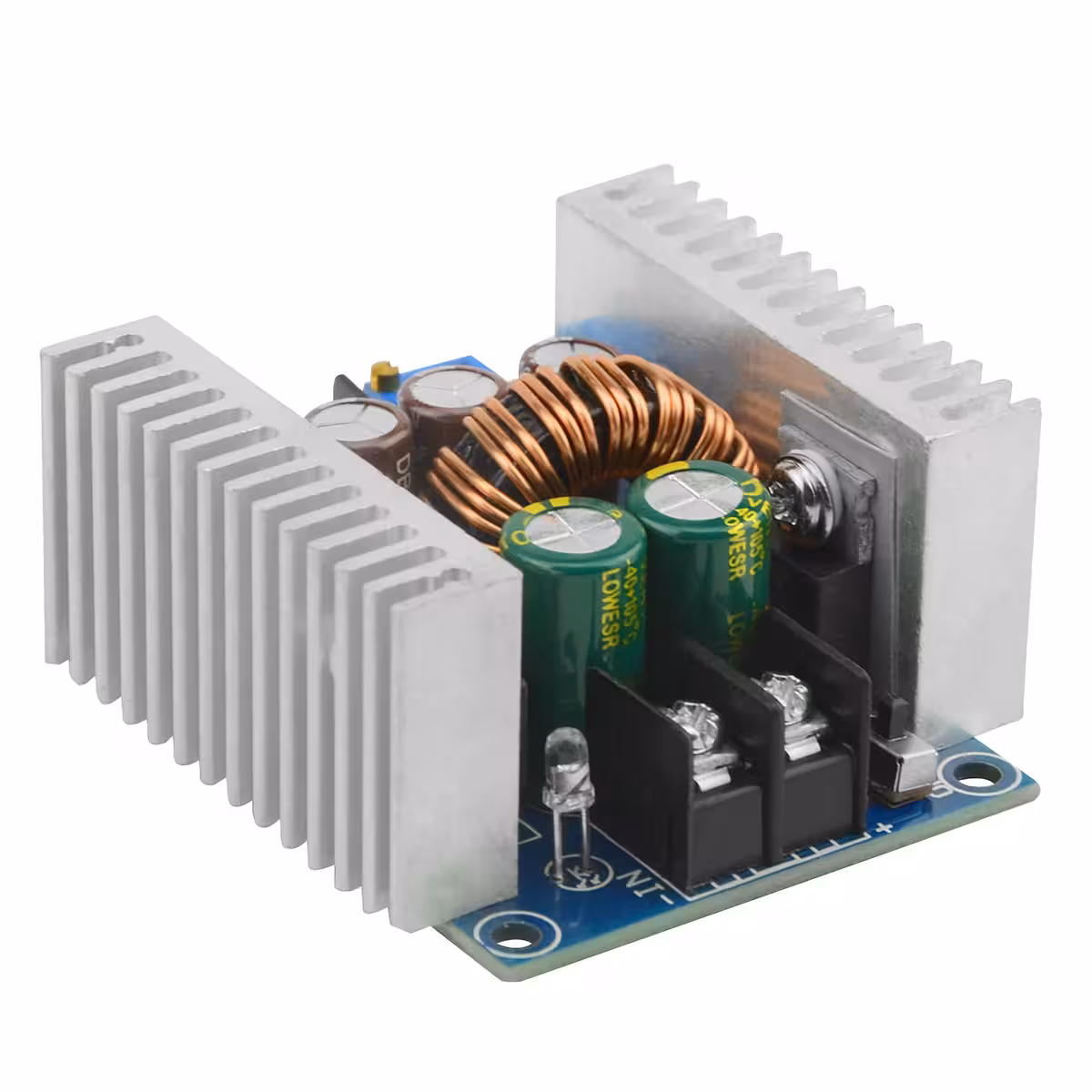

- Jäähdytys: suurilla virroilla (yli 15A) asenna aktiivituuletin ja seuraa lämpötilaa.
Turvallisuusohjeet
- Älä koske virtaliitäntöihin virran ollessa kytkettynä.
- Älä altista moduulia kosteudelle tai äärimmäisille lämpötiloille.
- Vähennä tehoa ja virtaa, kun Vin ja Vout eroavat suuresti.
- Pidä käyttö alle ~80 % maksimi kapasiteetista pitkäikäisyyden varmistamiseksi.
Suositellut sovellukset
Elektroniikkaprojektit, testaus ja vianetsintä, moduulien ja piirilevyjen virtalähteet, säädettävät laturit, DC-jännitteen muunnokset autoihin, droneihin ja pieniin teollisuuslaitteisiin.
Esittelyvideo
Kuvagalleria
Tuotteen esittely
Tämä 20A 300W step-down -moduuli (DC-DC jännitteen alentaja) on suunniteltu tarkan ja tehokkaan jännitteen sekä virran säätöön tulolla 6–40V ja lähdöllä 1,2–36V. Toimii CC/CV-tilassa (Constant Current / Constant Voltage) ja tarjoaa olennaiset suojaukset teollisiin, harraste- ja elektroniikkakorjaussovelluksiin. Moduuli sisältää kaksois-MOSFETin 75V/80A ja matala-ESR kondensaattorit vakauden ja jopa 95–96 % hyötysuhteen saavuttamiseksi (esim. 24V→12V 20A:ssa).
Pääkohdat
- Korkea teho: jopa 300W (20A MAX, jatkuva käyttö suositeltu enintään 15A).
- Tarkka säätö: jännite ja virran raja säädettävissä CV- ja CC-potentiometreilla.
- Korkea hyötysuhde: jopa 95–96 % tehokkaiden MOSFETien ja matala-ESR kondensaattoreiden ansiosta.
- Optimoitu jäähdytys: kaksi integroitua jäähdytyselementtiä; aktiivituuletus suositeltavaa suurilla kuormilla.
- Helppo liitäntä: 30A ruuviliittimet ja ON/OFF-kytkin nopeaan käynnistykseen/pysäytykseen.
- Luotettavuus: automaattisesti palautuva oikosulkusuoja ja ylikuormitusvaroitus.
Tekniset tiedot
| Ominaisuus | Arvo |
|---|---|
| Tulojännite | DC 6V – 40V (suositus 10V – 40V) |
| Lähtöjännite | DC 1,2V – 36V (säädettävä jatkuvasti; suositeltu < 32V pitkäaikaiseen käyttöön) |
| Lähtövirta | Max 20A (suositeltu ≤15A jatkuvaan käyttöön) |
| Teho | 300W (maksimi) |
| Hyötysuhde | ~95 % (esim. 24V→12V 20A:ssa) |
| Lähtörippli | ≤50mV |
| Suojaukset | Oikosulkusuoja (automaattisesti palautuva), CC-virran rajoitus |
| Keskeiset komponentit | Kaksois-MOSFET 75V/80A, matala-ESR kondensaattorit |
| Liitäntä | 30A ruuviliittimet |
| Mitat | 60 × 53 × 27 mm |
| Toiminnot | CV, CC, EN (enable), ON/OFF |
Käyttöohjeet
- Virtalähteen liittäminen: kytke +IN virtalähteen +:aan ja -IN -:aan; älä ylitä 40V tuloa.
- Jännitteen säätö: käytä CV-potentiometriä halutun lähtöjännitteen asettamiseen.
- Virran rajoitus: säädä CC-potentiometriä virran ylärajan asettamiseksi (0,2A–20A).
- Käynnistys/Pysäytys: käytä ON/OFF-kytkintä tai EN-pinniä aktivointiin/deaktivointiin.
- Jäähdytys: suurilla virroilla (yli 15A) asenna aktiivituuletin ja seuraa lämpötilaa.
Turvallisuusohjeet
- Älä koske virtaliitäntöihin virran ollessa kytkettynä.
- Älä altista moduulia kosteudelle tai äärimmäisille lämpötiloille.
- Vähennä tehoa ja virtaa, kun Vin ja Vout eroavat suuresti.
- Pidä käyttö alle ~80 % maksimi kapasiteetista pitkäikäisyyden varmistamiseksi.
Suositellut sovellukset
Elektroniikkaprojektit, testaus ja vianetsintä, moduulien ja piirilevyjen virtalähteet, säädettävät laturit, DC-jännitteen muunnokset autoihin, droneihin ja pieniin teollisuuslaitteisiin.
