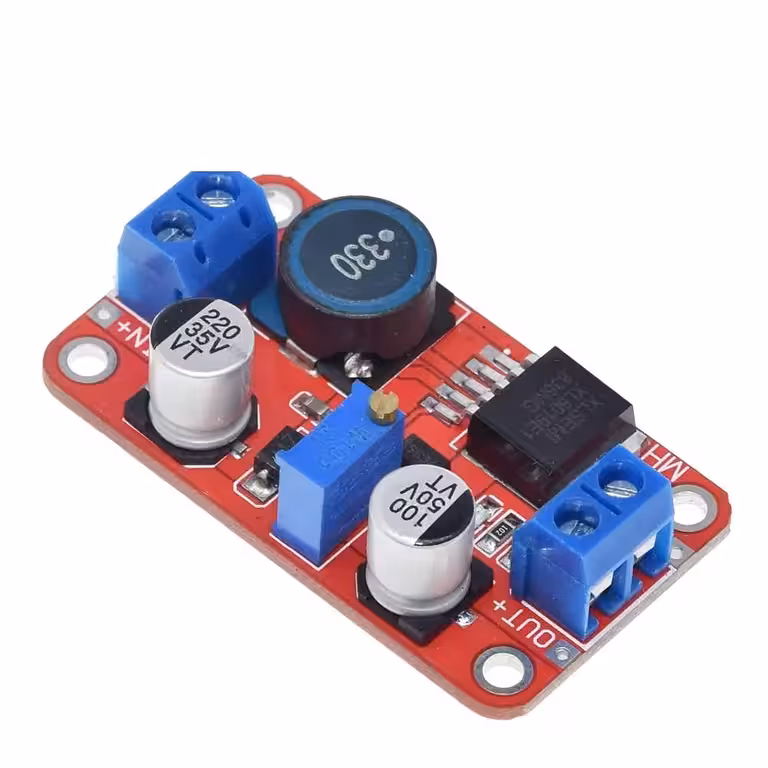

XL6019 DC-DC Boost-muunnin – Nosta jännitettä tehokkaasti ja luotettavasti

Tarvitsetko vakaata 12V jännitettä 3,7V akusta tai haluatko hyödyntää aurinkopaneelin vaihtelevaa jännitettä? XL6019 DC-DC boost-muunnin on ratkaisu tähän. Se muuntaa 3V–35V tulojännitteen säädettäväksi 5V–40V lähtöjännitteeksi jopa 94 % hyötysuhteella. Laite toimii energiatehokkaasti ja pysyy viileänä normaalikuormituksessa.

Huomautus: Tämä on step-up-muunnin, eli lähtöjännitteen on aina oltava korkeampi kuin tulojännitteen. Vakaan toiminnan varmistamiseksi tulon ja lähdön välillä tulisi olla vähintään 1,5V ero.

Miksi valita tämä moduuli?

Jopa 94 % hyötysuhde — minimaaliset energiahäviöt; toimii viileänä alle 10W kuormilla ilman erillistä jäähdytyssiiliä.
5A maksimivirta — riittää pienille moottoreille, LED-nauhoille tai useille moduuleille samanaikaisesti. Jatkuvassa käytössä suositellaan alle 2,5A kuormaa ilman lisäjäähdytystä.
3V–35V tulo — yhteensopiva LiPo-kennojen (3,7V), AA-paristojen, aurinkopaneelien sekä 12V/24V autojärjestelmien kanssa.
Tarkka säätö (±0,5 %) — vakaa jännite ja kuormituksen sieto, mikä on kriittistä mikrokontrollereille ja herkille audiopiireille.
Matala kohina (<100mV rippeli) — 220 kHz kytkentätaajuus minimoi sähkömagneettiset häiriöt.
Sisäänrakennetut suojaukset — ylivirta- ja ylikuumenemissuoja suojaavat sekä moduulia että kytkettyjä laitteita.
Kompakti koko: 50×28×13mm — helppo asentaa ahtaisiinkin DIY-projekteihin.

Tekniset tiedot ja suorituskyky

Moduulin sydämenä toimii XL6019-piiri, jossa on integroitu teho-MOSFET. Tämä vähentää ulkoisten komponenttien tarvetta ja parantaa hyötysuhdetta verrattuna ratkaisuihin, joissa MOSFET on erillinen. Laadukkaat SMD-komponentit ja kela pitävät lähtöjännitteen rippelin alle 100mV tasossa, mikä on välttämätöntä Arduinon, DAC-muuntimien tai tarkkojen antureiden kanssa.

220 kHz kytkentätaajuus mahdollistaa nopean vasteen kuormituksen muutoksiin. Jos käytät yli 10W tehoja, suosittelemme asentamaan MOSFETille jäähdytyssiilin ja varmistamaan riittävän ilmankierron. Moduuli kestää käyttöympäristön lämpötiloja välillä -40°C – +85°C.

Ominaisuus	Arvo / Kuvaus
Tulojännite	3V – 35V (max. 40V)
Lähtöjännite	5V – 40V (max. 45V)
Maksimivirta	5A (suositus jatkuvaan: max. 2,5A ilman jäähdytystä)
Hyötysuhde	Jopa 94 %
Kytkentätaajuus	220 kHz
Lähtöjännitteen rippeli	< 100mV
Jännitteen säätötarkkuus	±0,5 %
Kuormituksen säätötarkkuus	±0,5 %
Suojaukset	Ylivirta, ylikuumeneminen
Käyttölämpötila	-40°C ~ +85°C
Mitat	50mm × 28mm × 13mm
Muunnintyyppi	Boost (Step-Up) DC-DC

Käyttöohjeet

Virtalähteen kytkentä: Kytke 3V–35V tasavirta tulo-liittimiin (IN+ ja IN–). Merkkivalo syttyy, kun virta on kytketty.
Jännitteen mittaus: Mittaa lähtöjännite yleismittarilla (OUT+ ja OUT–) ennen kuorman kytkemistä varmistaaksesi tehdasasetukset.
Säätö: Käännä potentiometriä myötäpäivään nostaaksesi jännitettä ja vastapäivään laskeaksesi sitä. Tee säätö hitaasti yleismittaria seuraten.
Jännite-ero: Varmista, että lähtöjännite on vähintään 1,5V korkeampi kuin tulojännite vakaan toiminnan takaamiseksi.
Kuorman kytkentä: Kytke kuorma vasta jännitteen vakiinnuttua. Käytä yli 10W kuormilla jäähdytyssiiliä.

Pakkauksen sisältö

1x XL6019 DC-DC Boost-muunnin

Usein kysytyt kysymykset

Voinko käyttää tätä 12V lähtöjännitteen saamiseen 5V akusta?

Kyllä. Huomioi kuitenkin, että noin 90 % hyötysuhteella 1A virta 12V jännitteellä vaatii noin 2,5A virran 5V tulosta. Varmista, että virtalähteesi kykenee antamaan tarvittavan virran.

Voiko tätä käyttää Li-Ion-akkujen lataamiseen?

Moduuli voi tuottaa latausjännitteen (esim. 4,2V tai 8,4V), mutta siinä ei ole sisäänrakennettua latauksen hallintaa (BMS). Käytä erillistä latausmoduulia (esim. TP4056) tämän muuntimen perässä.

Sopiiko tämä aurinkopaneelikäyttöön?

Kyllä, moduuli on erinomainen aurinkopaneelien kanssa, sillä se vakauttaa paneelin vaihtelevan jännitteen (3V–35V) kiinteäksi lähtöjännitteeksi.

Miksi lähtöjännite heilahtelee suurella kuormalla?

Lähellä 5A virtaa rippeli kasvaa. Voit parantaa vakautta lisäämällä 470–1000µF elektrolyyttikondensaattorin lähtöön ja asentamalla jäähdytyssiilin. Jatkuvassa käytössä suositellaan alle 2,5A kuormaa.
