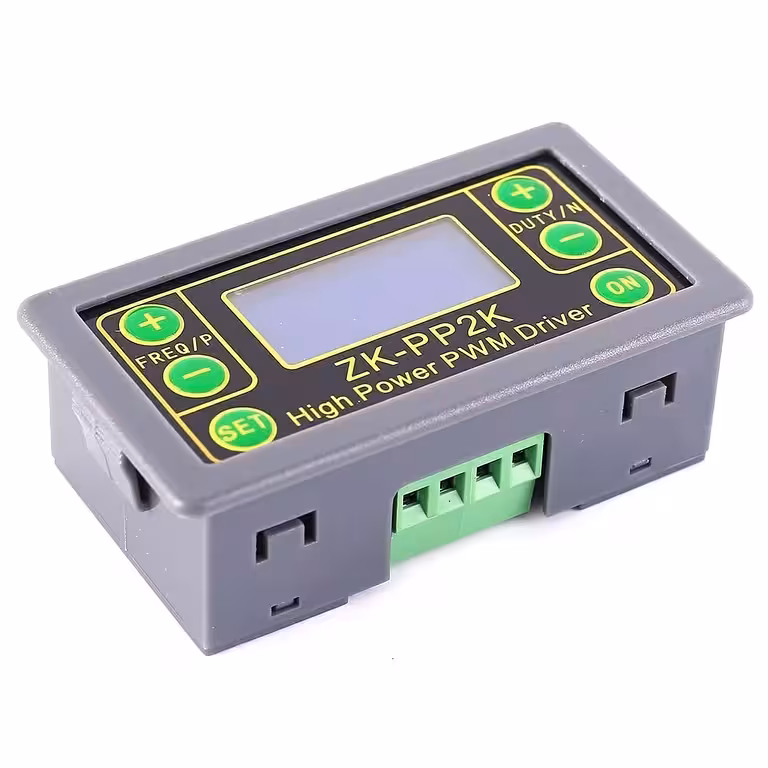

PWM-ohjain 5V–24V 8A — säädä taajuutta, pulsseja ja nopeutta yhdellä moduulilla
Tarvitsetko tarkan tavan säätää moottorin nopeutta, generoida signaalia tai automatisoida ajastettuja toimintoja? Tämä 5V–24V 8A PWM-ohjainmoduuli hoitaa kaiken ilman ohjelmointia, tietokonetta tai monimutkaisia asennuksia. Kaksi käyttötilaa — PWM ja PULSE — kattavat tarpeet aina nopeasta prototyyppien rakentamisesta teollisiin automaatiosovelluksiin.
Huomautus: Moduuli tukee 3,3V–30V DC-syöttöjännitettä. Moottoreiden tai muiden kuormien ohjauksessa suositeltu käyttöjännite on 5V–24V, huomioiden 8A maksimikuormitusvirta.
Miksi valita tämä malli? (Keskeiset edut):
- Säädettävä taajuus 1Hz–150KHz — sopii niin hitaaseen ajastukseen kuin nopeaan harjattomien moottoreiden ohjaukseen tai RF-sovelluksiin.
- 0–100 % käyttösuhde (duty cycle) — tarkka säätö nollasta täyteen tehoon.
- Syklinen ajastin 0,001 sekunnin tarkkuudella — määritä ON-aika, OFF-aika, viive ja pulssien määrä (1–9999 tai jatkuva).
- 8A lähtövirta — riittää keskikokoisille DC-moottoreille, 12V/24V magneettiventtiileille tai jopa 192W LED-nauhoille (24V jännitteellä).
- Helppo ohjelmointi — integroidut painikkeet ja LCD-näyttö; ei vaadi ajureita tai ulkoisia laitteita.
- Muistitoiminto — tallentaa asetukset automaattisesti, joten ne säilyvät myös virran katkaisun jälkeen.
- Laaja käyttölämpötila −20°C … +85°C — luotettava toiminta niin työpajassa kuin vaativammissakin olosuhteissa.
Suorituskyky ja toiminnot
PWM-tilassa voit säätää taajuutta ja käyttösuhdetta toisistaan riippumatta — lähtö on jatkuvasti aktiivinen, mikä on ihanteellista DC-moottorin nopeuden säätöön tai LED-himmentimeksi. PULSE-tilassa määrität tarkan sekvenssin: positiivisen ja negatiivisen pulssin keston, käynnistysviiveen sekä syklien määrän. Kun sarja on valmis, lähtö palaa automaattisesti 0V-tilaan.
Tilojen välillä vaihtaminen tapahtuu pitämällä SET-painiketta painettuna. OUT-merkkivalo kertoo lähdön tilan. Kompaktit mitat 79 × 43 × 26 mm mahdollistavat helpon integroinnin koteloihin tai ohjauspaneeleihin.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Syöttöjännite | DC 3,3V – 30V |
| Suositeltu käyttöjännite | DC 5V – 24V |
| Maksimi lähtövirta | 8A |
| PWM-taajuusalue | 1Hz – 150KHz |
| Käyttösuhde (Duty Cycle) | 0,00 % – 100 % |
| Pulssin kesto (pos/neg) | 0,000s – 9999s |
| Käynnistysviive | 0,000s – 9999s |
| Pulssien määrä | 1 – 9999 tai jatkuva (—-) |
| Käyttötilat | PWM (taajuus + duty cycle) / PULSE (ajastin + pulssit) |
| Käyttölämpötila | −20°C … +85°C |
| Käyttökosteus | 0 % – 95 % RH (ei kondensoituva) |
| Mitat | 79 × 43 × 26 mm |
Käyttöohjeet
- PWM-tila (tehdasasetus): Käynnistyksen jälkeen moduuli on PWM-tilassa (näytössä %-symboli). Käytä FREQ+/FREQ− -painikkeita taajuuden säätöön ja DUTY+/DUTY− -painikkeita käyttösuhteen säätöön. Aktivoi lähtö painamalla lyhyesti ON-painiketta.
- Siirtyminen PULSE-tilaan: Pidä SET-painiketta painettuna noin 6 sekuntia, kunnes %-symboli katoaa.
- Pulssien konfigurointi (PULSE-tila): Käytä P+/P− positiivisen pulssin kestolle ja N+/N− negatiivisen pulssin kestolle (tarkkuus 0,001s).
- Ajastin ja pulssien määrä: Pidä SET-painiketta painettuna 2 sekuntia (SET-teksti ilmestyy näytölle). Aseta viive P+/P− -painikkeilla ja pulssien määrä N+/N− -painikkeilla (—- tarkoittaa jatkuvaa).
- Sekvenssin käynnistys: Paina lyhyesti ON. Moduuli odottaa viiveen, suorittaa määritetyn määrän pulsseja ja sammuttaa lähdön automaattisesti.
- Paluu PULSE-valikkoon: Pidä SET-painiketta painettuna 2 sekuntia.
- Paluu PWM-tilaan: Pidä SET-painiketta painettuna noin 6 sekuntia PULSE-tilassa.
Pakkauksen sisältö
- 1x PWM-ohjain / signaaligeneraattori / ajastin 5V–24V 8A
Usein kysytyt kysymykset
Voiko tällä ohjata DC-moottoreita suoraan?
Kyllä. 8A lähtövirta riittää pienten ja keskikokoisten DC-moottoreiden suoraan ohjaukseen. Erittäin suurille kuormille tai induktiivisille laitteille suosittelemme erillistä MOSFET-ohjainta tai relettä.
Mikä on PWM- ja PULSE-tilan ero?
PWM-tila tuottaa jatkuvan signaalin, joka sopii nopeudensäätöön tai himmentämiseen. PULSE-tila antaa täyden kontrollin sekvensseistä: voit määrittää pulssien määrän ja keston, mikä on hyödyllistä automaatiossa ja laskennallisissa tehtävissä.
Toimiiko tämä 50Hz servomoottoreilla?
Kyllä, 50Hz on taajuusalueen sisällä. Tarkkaan asentoon ohjaamiseen voit käyttää PULSE-tilaa ja asettaa pulssin leveydeksi 1ms–2ms.
Tallentuvatko asetukset virran katkaisun jälkeen?
Kyllä. Moduuli tallentaa taajuuden, käyttösuhteen, pulssien keston ja ajastimen asetukset sisäiseen muistiin.
Voiko tätä käyttää RGB-LED-nauhojen himmentimenä?
Kyllä, yksivärisille 5V–24V LED-nauhoille, joiden virrankulutus on alle 8A. RGB-nauhoille tarvitset yhden moduulin jokaista värikanavaa kohden.
