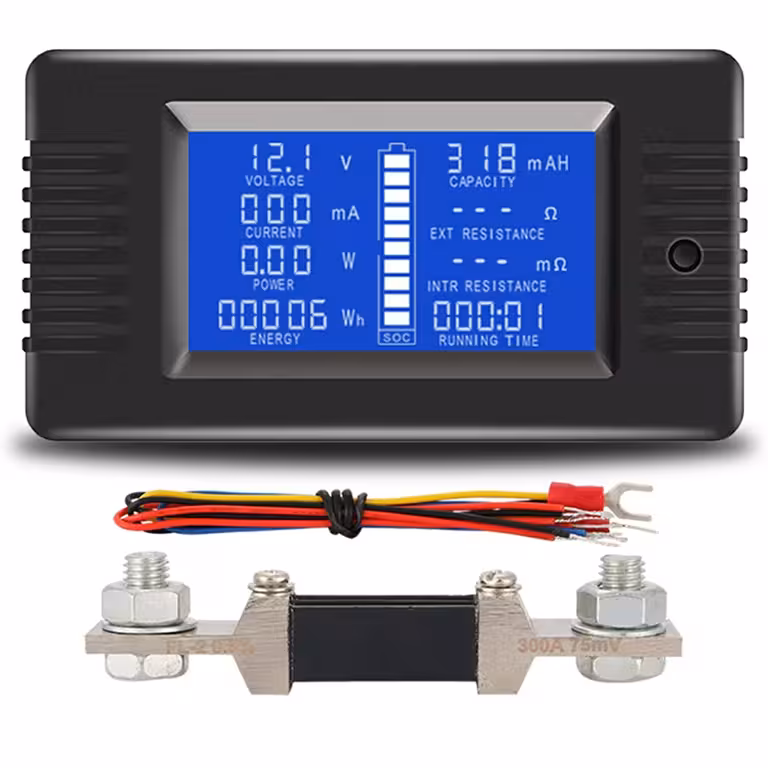

DC-aurinkosähkömittari 0–200V — 9 reaaliaikaista parametria aurinkosähköjärjestelmiin, akkuihin ja off-grid-käyttöön

Haluatko tietää tarkalleen, kuinka paljon energiaa järjestelmäsi tuottaa tai kuluttaa? Ilman kunnollista mittaria joudut vain arvailemaan. Tämä DC-aurinkosähkömittari näyttää kaiken olennaisen – jännitteen, virran, tehon, energiankulutuksen (kWh), kapasiteetin (Ah) ja sisäisen vastuksen – yhdellä silmäyksellä selkeältä, taustavalaistulta LCD-näytöltä.

Huomautus: Jos järjestelmän jännite on alle 8V DC, näytön toiminta vaatii erillisen ulkoisen virtalähteen.

Miksi valita tämä malli? (Tärkeimmät edut):

9 parametria samanaikaisesti — näet jännitteen, virran, tehon, kWh-lukeman, Ah-kapasiteetin, sisäisen vastuksen, impedanssin, käyttöajan ja graafisen varauspalkin ilman valikoiden selaamista.
Saatavilla 100A tai 300A mallina — 100A versio sopii kotitalouksien järjestelmiin, kun taas 300A malli on omiaan teollisiin asennuksiin tai suurikapasiteettisille akuille.
Tarkka mittaus — tunnistaa virran jo 20mA alkaen ja tehon 0,2W alkaen, joten et menetä edes invertterin valmiustilan kulutusta.
Energiamittari 0–9999 kWh — 1Wh resoluutiolla varustettu mittari mahdollistaa tuotannon tai kulutuksen seurannan kuukausien ajan ilman manuaalista nollausta.
Laaja jännitealue 12V–200V DC — yhteensopiva lähes kaikkien kokoonpanojen kanssa: auto- ja vapaa-ajan akut, 48V off-grid-järjestelmät ja sarjaan kytketyt aurinkopaneelit.
10-portainen graafinen varauspalkki — näet akun varaustason yhdellä vilkaisulla ilman monimutkaisia laskutoimituksia tai erillisiä sovelluksia.
Sisäisen vastuksen mittaus (0–999mΩ) — diagnosoi akun todellisen kunnon pelkän jännitteen sijaan.

Tekniset tiedot ja suorituskyky

Mittari on suunniteltu yksinomaan tasavirralle (DC) ja se kattaa 0–200V jännitealueen. Se kykenee mittaamaan jopa 60 000W tehoa, mikä riittää mainiosti keskisuuriin ja suuriin aurinkosähköasennuksiin. Sisäisen vastuksen ja impedanssin mittaus auttaa havaitsemaan akun ikääntymisen tai huonot liitokset. Kuormituksen alainen käyttöaika tallentuu automaattisesti 999 tuntiin asti, mikä on hyödyllistä järjestelmän todellisen käyttöasteen analysoinnissa.

Parametri	Arvo / Yksityiskohta
Jännitealue	0 – 200V DC (alle 8V jännitteellä vaatii ulkoisen virransyötön)
Virranmittaus	0 – 100A tai 0 – 300A (alkaa 20mA)
Teho	0 – 60 000W (tunnistus 0,2W alkaen)
Sisäinen vastus	0 – 999 mΩ
Impedanssi	0 – 1000 Ω
Akun kapasiteetti	0 – 1000 Ah
Energian kertymä	0 – 9999 kWh (resoluutio: 1Wh = 0,001 kWh)
Akun varauspalkki	10 graafista tasoa (10 % per taso)
Käyttöaika	0 – 999 tuntia
Näyttö	Suuri taustavalaistu LCD
Virran tyyppi	DC (tasavirta)
Käyttökohteet	Aurinkosähkö, 12V/24V/48V akut, tuulivoima, matkailuautot, teollisuus

Käyttöönotto ja asennus

Kytke virtashuntti sarjaan valvottavan piirin kanssa ja varmista oikea napaisuus.
Kytke jännitejohdot (V+ ja V–) rinnan mitattavan lähteen tai akun kanssa.
Jos järjestelmän jännite on alle 8V DC, kytke erillinen ulkoinen virtalähde näytön käynnistämiseksi.
Määritä asetuksista akun nimelliskapasiteetti (Ah) ja kalibroi graafinen varauspalkki.
Nollaa energiamittari (kWh) käyttöönoton yhteydessä, jotta seuranta alkaa nollasta.
Tarkista liitännät säännöllisesti ja varmista, ettei valitun shuntin (100A tai 300A) nimellisvirta ylity.

Pakkauksen sisältö

1x Monitoiminen DC-aurinkosähkömittari LCD-näytöllä
1x Virtashuntti (100A tai 300A valinnan mukaan)
Liitäntäkaapelit
Käyttöohjeet

Usein kysytyt kysymykset

Toimiiko tämä 48V aurinkosähköjärjestelmässä?

Kyllä. Mittari tukee 0–200V DC jännitealuetta, joten se on täysin yhteensopiva 12V, 24V, 48V ja sitä suurempien off-grid- tai hybridijärjestelmien kanssa.

Mikä ero on 100A ja 300A malleilla?

Ero on pakkauksen mukana tulevassa shuntissa. 100A malli sopii kotitalouksien järjestelmiin ja keskikokoisille akuille. 300A malli on tarkoitettu korkean virrankulutuksen järjestelmiin, suurille akustoille tai teollisiin DC-sovelluksiin.

Voinko käyttää tätä auto- tai veneakkujen testaamiseen?

Kyllä. Sisäisen vastuksen, todellisen kapasiteetin (Ah) ja varauspalkin ansiosta mittari on erinomainen työkalu 12V tai 24V akkujen diagnosointiin autoissa, veneissä tai kiinteissä järjestelmissä.

Tallentuuko energiankulutus, vaikka en ole paikalla?

Kyllä. Mittari tallentaa kWh-lukemat ja käyttöajan jatkuvasti niin kauan kuin laite saa virtaa ja piirissä kulkee virtaa.

Voiko tämän asentaa ulkotiloihin?

Ei suoraan. Laite on tarkoitettu sisäkäyttöön tai suojattuun tilaan. Ulkoasennuksessa tarvitset erillisen kotelon, joka suojaa kosteudelta ja pölyltä.
