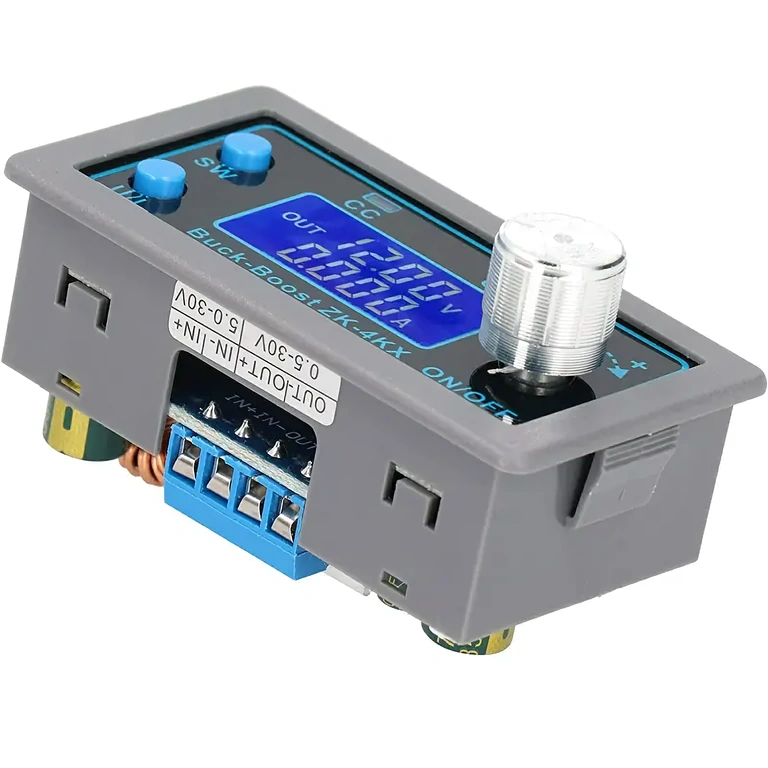

DC-DC-laboratoriojännitelähde 30V 4A Step Up/Down – tarkkaa jännitteen ja virran hallintaa kompaktissa koossa

Työskenteletkö projektien parissa, joissa tarvitaan eri jännitetasoja testauksen eri vaiheissa? Haluatko syöttää virtaa piireille, joiden vaatimukset vaihtelevat, ilman jatkuvaa virtalähteen vaihtamista? Tämä DC-DC buck-boost-muunnin tarjoaa portaattomasti säädettävän jännitteen 0,5V ja 30V välillä sekä vakaan 3A virran – kaikki tämä vain 79 mm kokoisessa moduulissa.

Huomautus: Jatkuva 3A virta on taattu. Jopa 4A virta on mahdollinen aktiivisella lisäjäähdytyksellä (suosittelemme ulkoista tuuletinta). Maksimiteho ilman tuuletinta on 35W; aktiivisella jäähdytyksellä teho nousee 50 wattiin.

Miksi valita tämä malli? (Tärkeimmät edut):

Step Up ja Step Down samassa moduulissa — voit nostaa tai laskea jännitettä tulojännitteeseen nähden ilman erillisiä moduuleja, kattaen koko alueen 0,5V–30V.

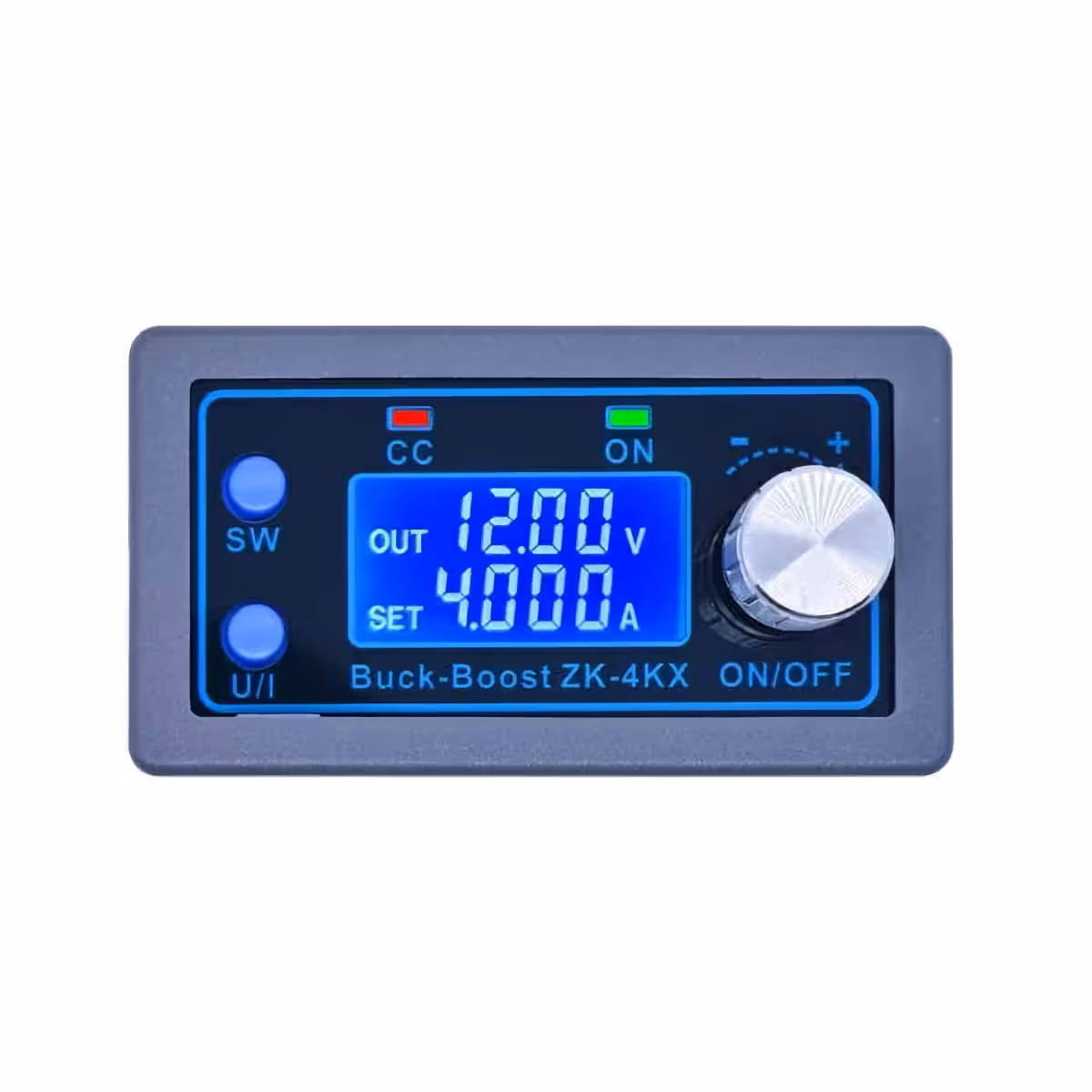

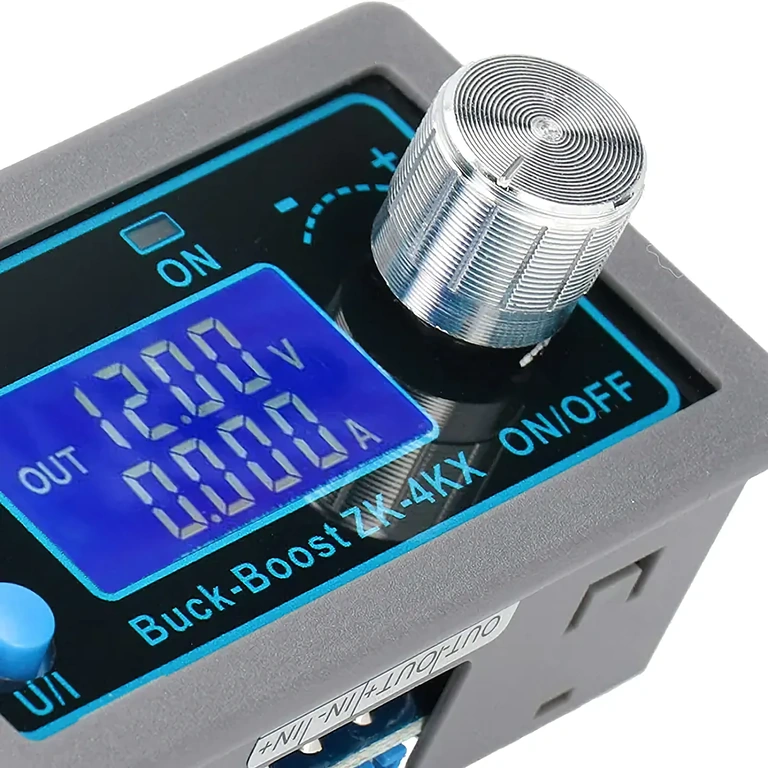

Tarkka näyttö (0,01V ja 0,001A resoluutio) — näet reaaliajassa tarkan jännitteen, virran, tehon (W), kapasiteetin (Ah) ja ajan (h).
7 aktiivista suojausta — alijännite, ylijännite, ylivirta, yliteho, ylikapasiteetti, aikakatkaisu ja ylikuumenemissuoja; lähtö katkeaa automaattisesti ennen vaurioita.

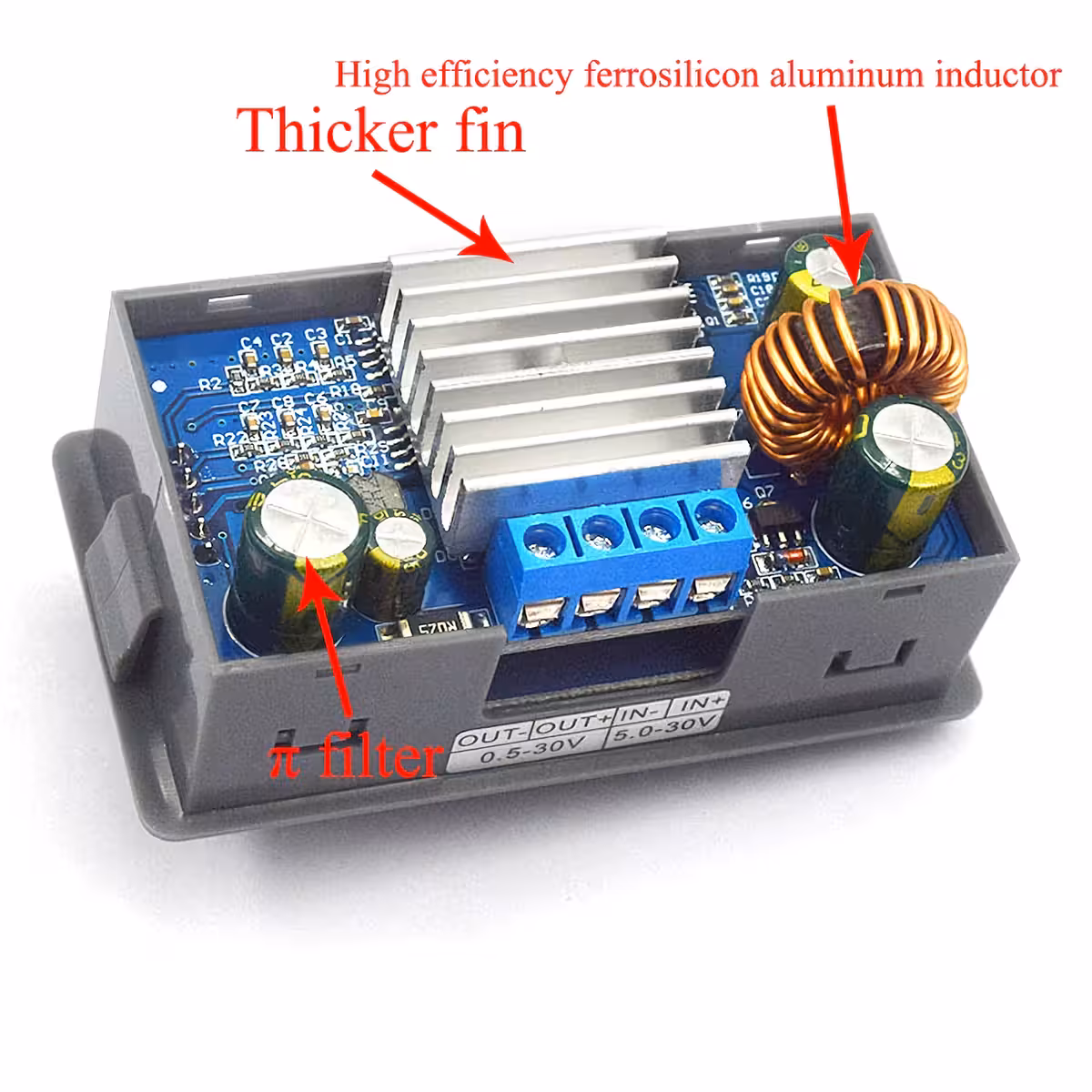

Hyötysuhde n. 88 % — vähemmän hukkalämpöä ja vakaampi toiminta. 35W teholla ilman tuuletinta käyttö on luotettavaa normaaliolosuhteissa.
Kalibrointi suoraan valikosta — voit hienosäätää jännite- ja virta-arvot vastaamaan multimetrisi lukemia ilman ulkoisia työkaluja.
Yhteensopiva Arduino- ja Raspberry Pi -projektien kanssa — voit asettaa tarkan jännitteen ennen kytkemistä, mikä suojaa herkkiä 3,3V–5V komponentteja.

Tekniset tiedot ja suorituskyky

Moduuli hyväksyy 5V – 30V DC tulojännitteen. Maksimitehon saavuttamiseksi suositellaan vähintään 8V tulojännitettä; 5V tulojännitteellä teho rajoittuu noin 15 wattiin. Buck-boost-topologian ansiosta laite toimii riippumatta siitä, onko haluttu lähtöjännite tuloa korkeampi vai matalampi. Alijännitesuoja (LUP) on oletuksena 4,8V, mikä katkaisee virransyötön automaattisesti, jos virtalähteen jännite laskee liikaa.

Parametri	Arvo / Yksityiskohta
Tulojännite	5,0 – 30 V DC
Lähtöjännite	0,5 – 30 V DC, tarkasti säädettävä
Lähtövirta	3A jatkuva; jopa 4A aktiivisella jäähdytyksellä
Lähtöteho	35W (passiivinen) / jopa 50W (aktiivinen jäähdytys)
Jännitteen näyttötarkkuus	0,01 V
Virran näyttötarkkuus	0,001 A
Hyötysuhde	~88 %
Suojaukset	Alijännite (LUP), ylijännite (OUP), ylivirta (OCP), yliteho (OPP), ylikapasiteetti (OAP), aikakatkaisu (OHP), ylikuumeneminen (OTP)

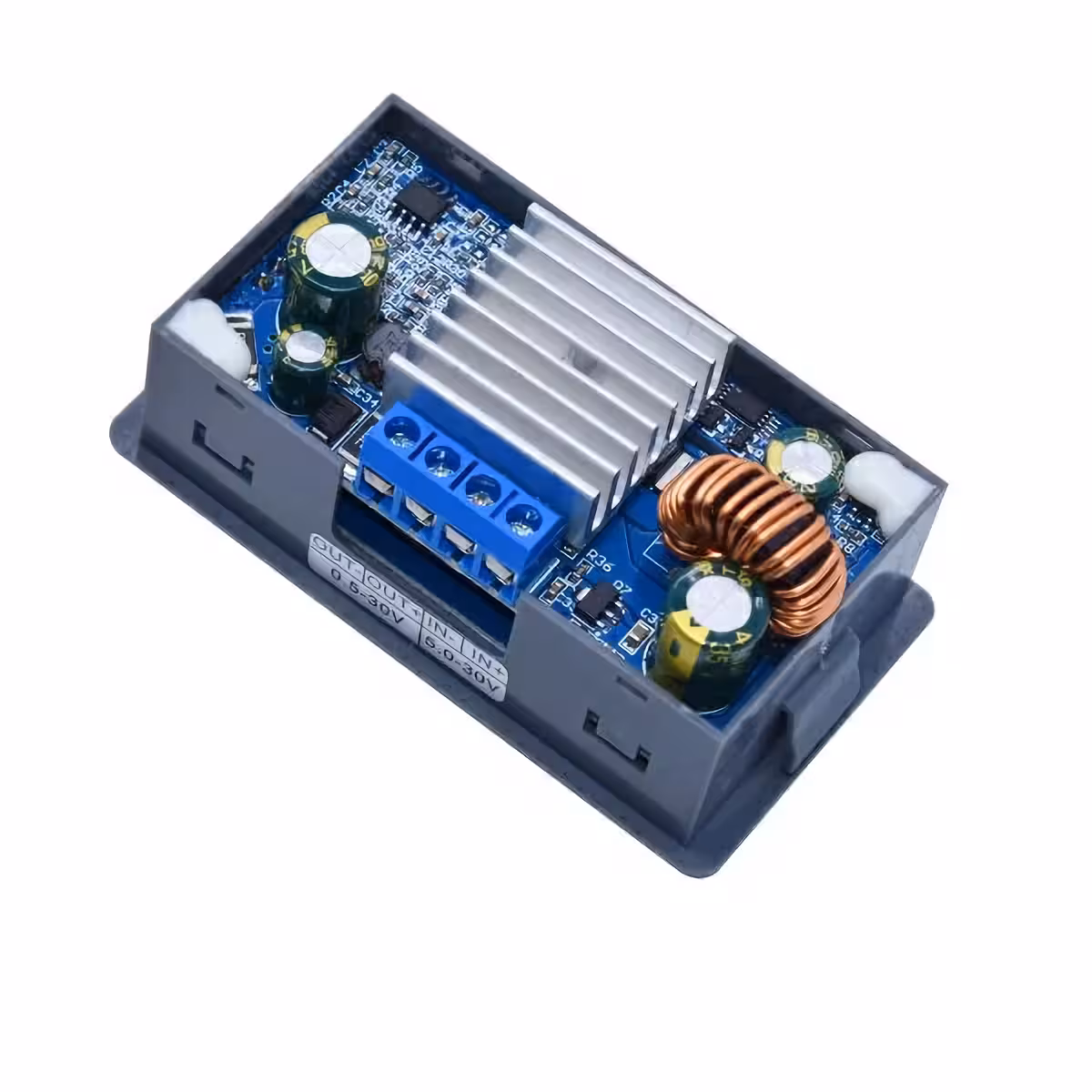

Muunnintyyppi	DC-DC Step Up / Step Down (Buck-Boost)

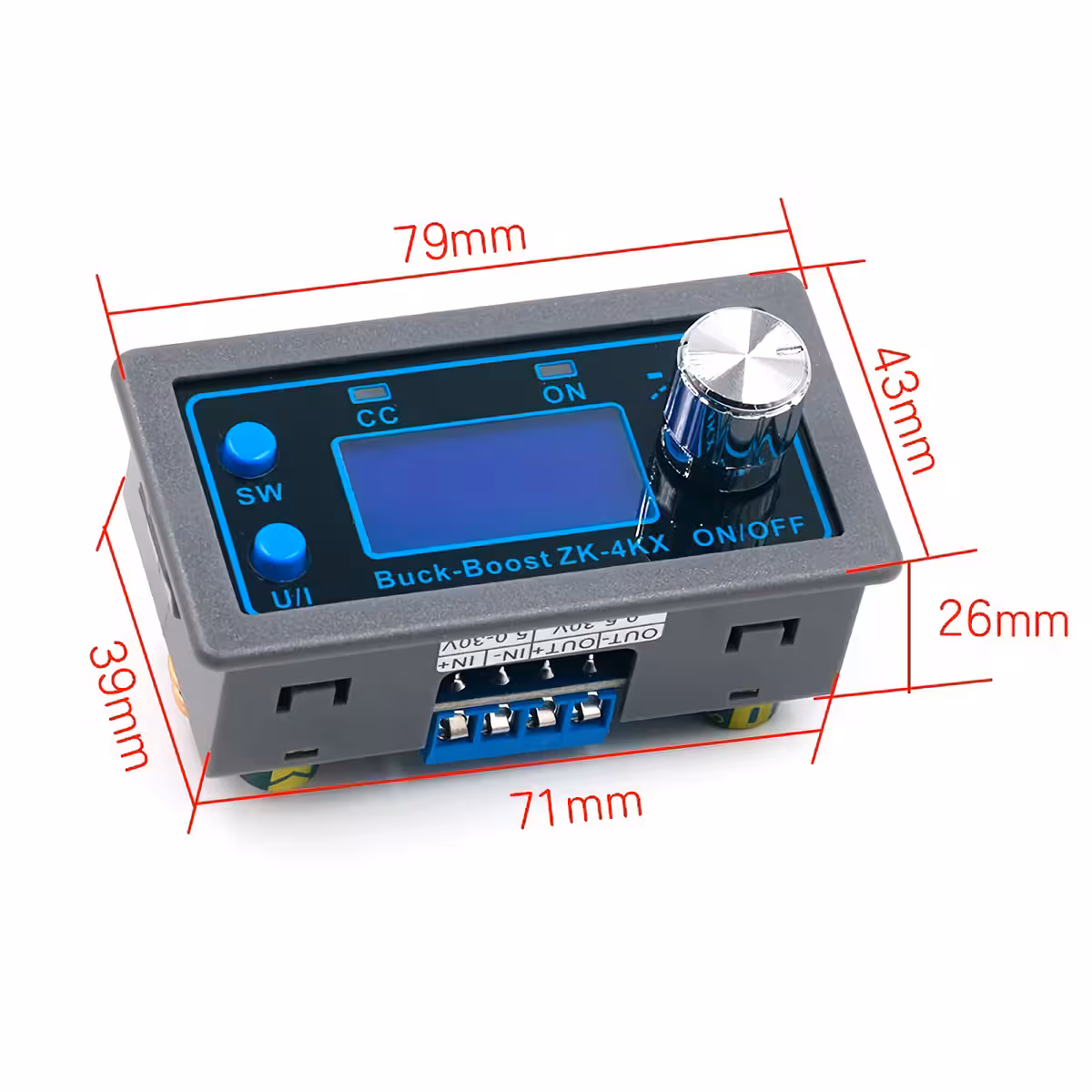

Mitat	79 × 43 × 26 mm

Käyttöohjeet

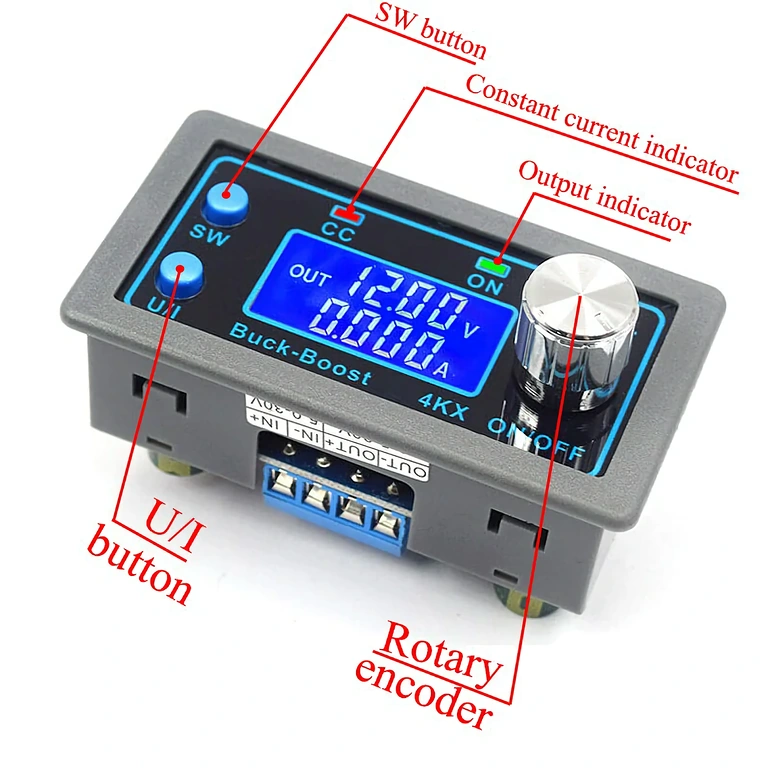

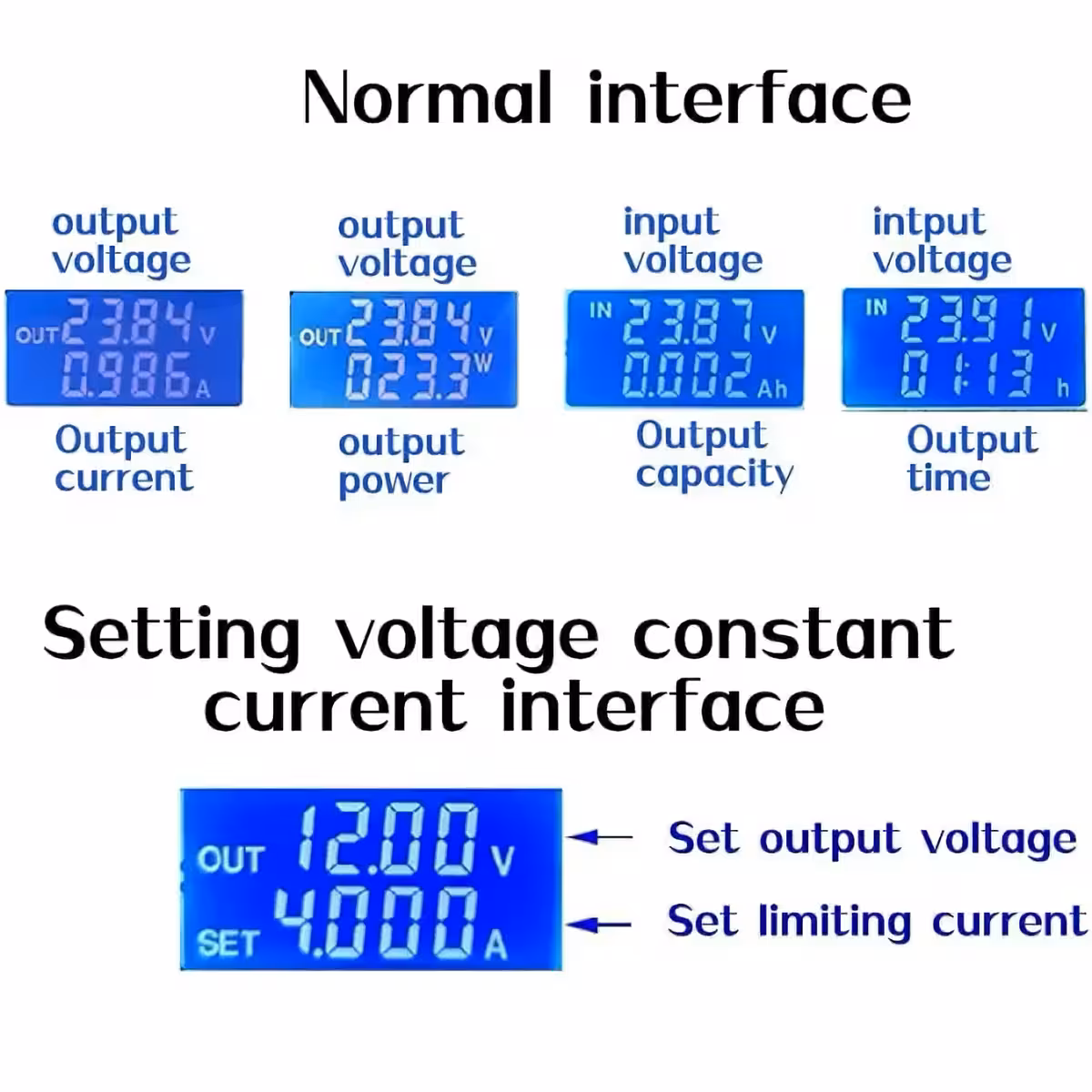

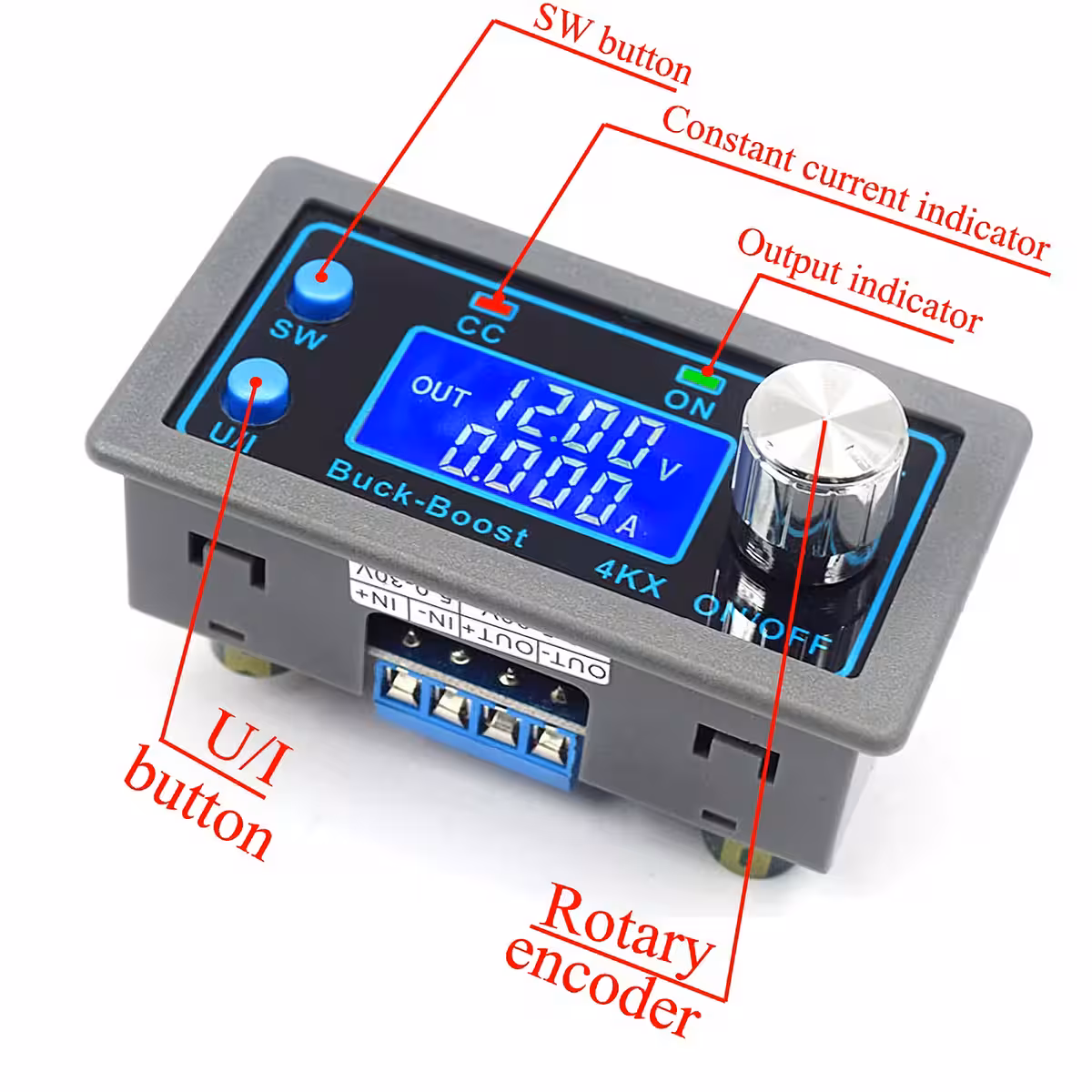

Näytön vaihtaminen: Paina normaalitilassa SW-painiketta vaihtaaksesi jännitteen (V), virran (A), tehon (W), kapasiteetin (Ah) ja ajan (h) välillä. Pitkä painallus vaihtaa tulojännitteen (IN) ja lähtöjännitteen (OUT) näkymän välillä.
Lähtöjännitteen asetus: Paina U/I-painiketta päästäksesi jänniteasetuksiin. Aktiivinen numero vilkkuu. Säädä arvoa kiertokytkimellä. Paina lyhyesti kiertokytkintä vaihtaaksesi muokattavaa numeroa. Poistu valikosta painamalla kahdesti U/I tai odottamalla 10 sekuntia.
Maksimivirran asetus: Paina normaalitilassa U/I päästäksesi virran rajoitusasetuksiin. Säädä arvo kiertokytkimellä samalla tavalla kuin jänniteasetuksissa.
Oletustilan (ON/OFF) määritys: Paina pitkään U/I-painiketta valitaksesi, onko lähtö päällä (OPEN ON) vai pois päältä (OPEN OFF) virran kytkeytyessä.

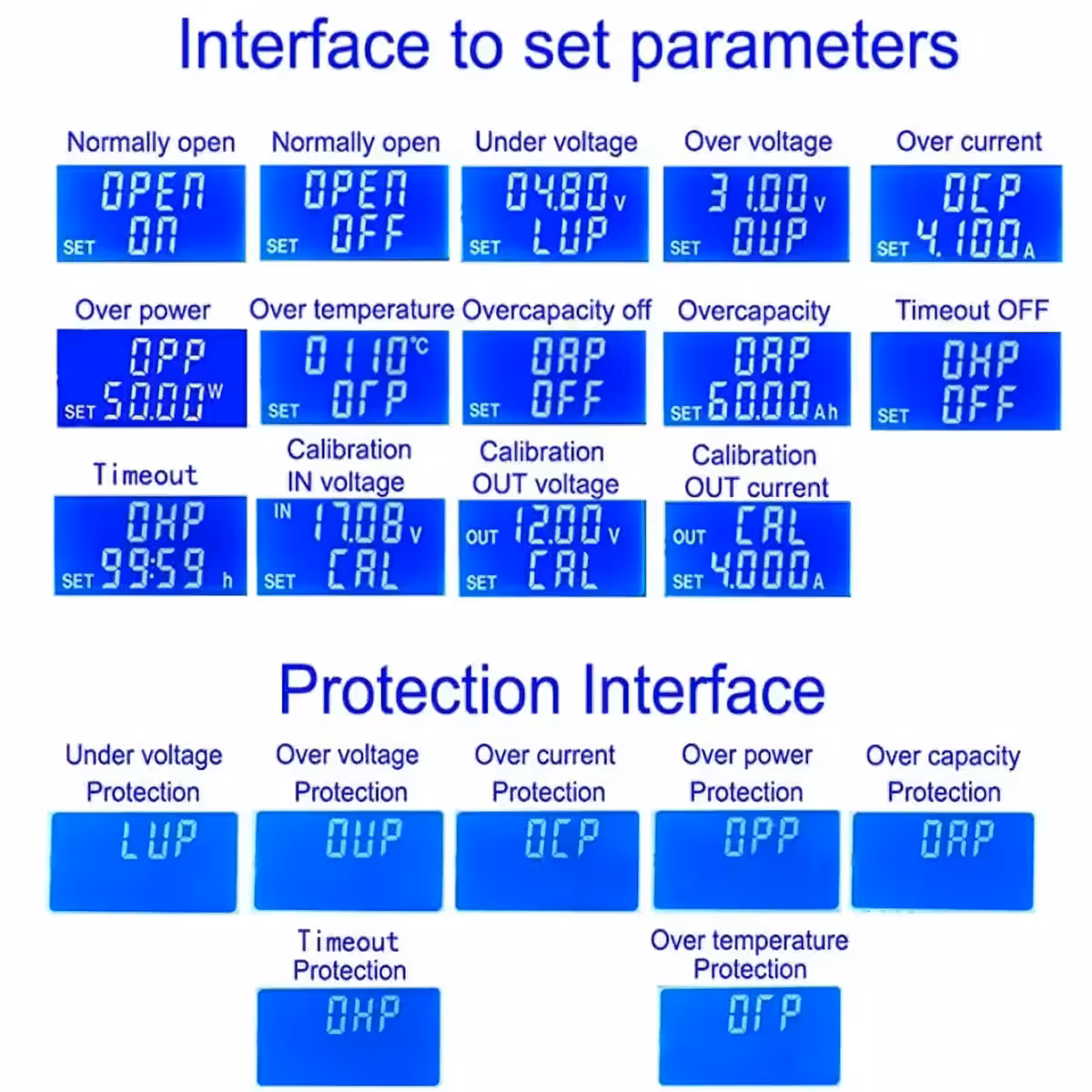

Suojausten määritys: Paina pitkään U/I päästäksesi suojausvalikkoon. Valitse SW-painikkeella haluttu suojaus (LUP, OUP, OCP, OPP, OAP, OHP, OTP) ja säädä kynnysarvot.
Kalibrointi: Käytä U/I-painiketta päästäksesi kalibrointivalikkoon (CAL). Voit kalibroida tulo- ja lähtöjännitteen sekä virran vertaamalla niitä luotettavaan yleismittariin.

Pakkauksen sisältö

1 × DC-DC Step Up/Down -muunninmoduuli 30V 4A

Usein kysytyt kysymykset

Voiko tätä käyttää Arduino- tai Raspberry Pi -projektien virtalähteenä?

Kyllä. Moduuli tarjoaa vakaan jännitteen välillä 0,5V–30V, mukaan lukien 3,3V ja 5V. Aseta jännite oikeaksi ennen kytkemistä, niin vältät ylijännitevauriot.

Tarvitaanko tuuletinta välttämättä?

Normaalikäytössä alle 35W ja 3A tehoilla passiivinen jäähdytys riittää. Jos käytät laitetta 4A virralla tai pitkäkestoisesti maksimiteholla, ulkoinen tuuletin on suositeltava ylikuumenemissuojan (OTP) aktivoitumisen välttämiseksi.
