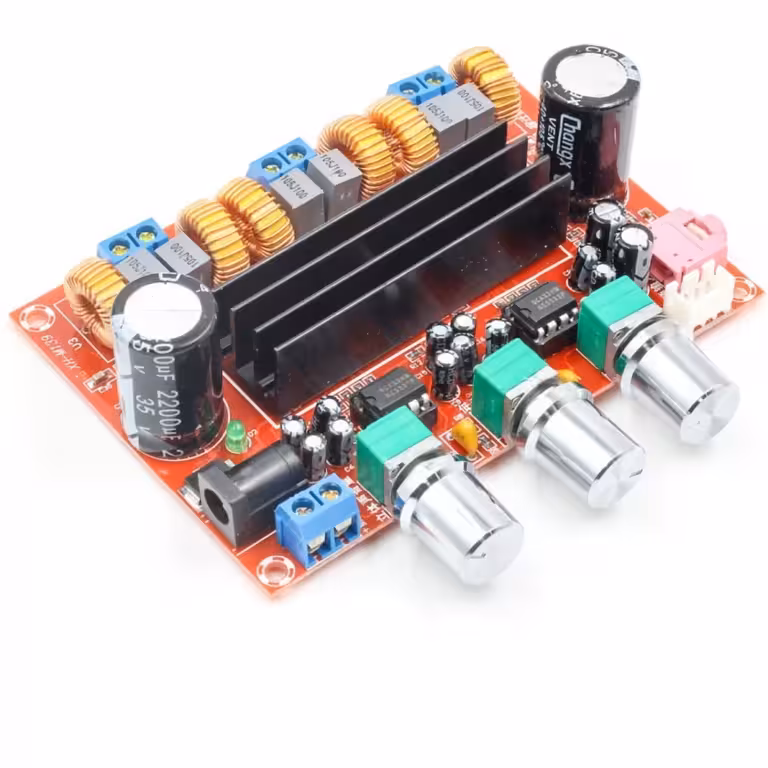

TPA3116D2 2.1-vahvistin – 100W järeää bassoa ja puhdasta stereosoundia kompaktissa koossa
Haetko tehokasta ääntä, napakkaa bassotoistoa ja särötöntä stereokuvaa ilman kalliita hifi-laitteita? TPA3116D2-pohjainen 2.1-vahvistinmoduuli tarjoaa juuri tämän. Kahden Texas Instruments -piirin, subwooferille dedikoidun arkkitehtuurin ja laadukkaan NE5532-esivahvistimen ansiosta saat erinomaisen äänenlaadun vain 10×9 cm kokoisessa paketissa, joka on helppo integroida mihin tahansa projektiin.
Huomautus: Maksimiteho saavutetaan 24V DC -jännitteellä ja 4 ohmin kaiuttimilla. 12V jännitteellä tai 8 ohmin kuormalla teho on vastaavasti pienempi. Suosittelemme vähintään 3A vakaata virtalähdettä.
Miksi valita tämä malli? (Tärkeimmät edut):
- Kaksi erillistä TPA3116D2-piiriä — yksi stereokanaville (L/R) ja toinen dedikoitu subwooferille (BTL-tilassa), mikä takaa häiriöttömän signaalin.
- 100W teho subwooferille — aito BTL-konfiguraatio, joka takaa tuntuvan basson, ei pelkkää taustahuminaa.
- NE5532-esivahvistin — matalakohinainen operaatiovahvistin, jota käytetään ammattilaislaitteissa; säädä basso, keskiäänet ja diskantti suoraan levyltä.
- 100dB SNR ja 1.2MHz kytkentätaajuus — kytkentähäiriöt pysyvät kuuloalueen ulkopuolella, joten lopputuloksena on puhdas ja kirkas ääni.
- Kaksi valittavissa olevaa audiotuloa — kytke esimerkiksi puhelin ja tietokone samanaikaisesti ja vaihda lähteiden välillä ilman kaapeleiden irrottamista.
- 12–24V DC -syöttö — toimii auton 12V akulla, verkkoadapterilla tai Li-Ion-akuilla; monipuoliset käyttömahdollisuudet.
- Kompakti 10×9×2.5 cm koko — mahtuu helposti DIY-koteloihin, aktiivikaiuttimiin tai auton rakennelmiin.
Yksityiskohdat ja suorituskyky
2.1-arkkitehtuuri on toteutettu oikeaoppisesti: ensimmäinen TPA3116D2 hoitaa stereokanavat, kun taas toinen toimii BTL-tilassa (Bridge-Tied Load), tuplaten jännitteen subwooferille ja tarjoten jopa 100W jatkuvaa tehoa ilman erillistä virtalähdettä.
NE5532-pohjainen sävynsäätöaste ei ole vain passiivinen suodatin, vaan aktiivinen esivahvistin, jonka taajuusvaste on 14Hz – 100kHz. Tämä säilyttää diskantin yksityiskohdat ja antaa bassolle tilaa hengittää. Harmoninen särö pysyy erittäin alhaisena myös suuremmilla äänenvoimakkuuksilla, mikä tekee kuuntelukokemuksesta miellyttävän pitkänkin ajan kuluessa.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Vahvistintyyppi | Class D (digitaalinen) |
| Vahvistinpiirit | 2 × TPA3116D2 (Texas Instruments) |
| Esivahvistin / Sävynsäätö | NE5532 (matalakohinainen dual op-amp) |
| Kanavakonfiguraatio | 2.1 – Stereo (L/R) + dedikoitu subwoofer |
| Stereoteho | 2 × 50W |
| Subwoofer-teho | 100W (BTL-tila) |
| Kaiuttimien impedanssi | 4 – 8 ohmia |
| Käyttöjännite | 12V – 24V DC, vähintään 3A |
| Taajuusvaste | 14Hz – 100kHz |
| SNR (Signaali-kohinasuhde) | 100dB |
| Kytkentätaajuus | 1.2MHz |
| Audiotulot | 2 valittavissa olevaa tuloa (liittimet tai juotoskohdat) |
| Äänenvoimakkuuden säätö | Piirilevylle asennetut potentiometrit |
| Moduulin mitat | 10 × 9 × 2.5 cm |
Käyttöohjeet
- Virransyöttö: Kytke vakaa 12V–24V DC-virtalähde (vähintään 3A) huomioiden piirilevyn napaisuus (+ ja –). Maksimitehon saavuttamiseksi suositellaan 24V / 5A virtalähdettä.
- Kaiuttimien kytkentä: Liitä stereokaiuttimet (4–8Ω) L+/L- ja R+/R- liittimiin. Kytke subwoofer (4–8Ω, vähintään 80W RMS) SUB-liittimiin.
- Audiotulon valinta: Kytke äänilähde haluamaasi tuloon ja valitse aktiivinen tulo piirilevyn kytkimellä tai jumpperilla.
- Säädöt: Aloita äänenvoimakkuus minimistä ja nosta tasoa asteittain. Säädä äänenvoimakkuus, subwooferin taso, basso ja diskantti mieltymystesi mukaan.
- Jäähdytys: Varmista riittävä ilmankierto moduulin ympärillä. 24V jännitteellä tai pitkäkestoisessa kovassa käytössä suosittelemme pienen jäähdytyssiilin lisäämistä TPA3116D2-piireille käyttöiän pidentämiseksi.
Pakkauksen sisältö
- 1 × 2.1 TPA3116D2 -vahvistinmoduuli (valmiiksi koottu piirilevy)
Usein kysytyt kysymykset
Mitkä kaiuttimet ovat yhteensopivia?
Kaikki kaiuttimet, joiden impedanssi on 4–8 ohmia. Subwooferiksi suositellaan elementtiä, joka kestää vähintään 80–100W RMS-tehoa.
Millaisen virtalähteen tarvitsen?
Vakaan 12V–24V DC-virtalähteen, vähintään 3A. Maksimitehon saavuttamiseksi suositellaan 24V / 5A. Toimii myös 12V auton akulla, mikä on erinomainen DIY-autoprojekteihin.
Tarvitseeko moduuli jäähdytyssiilin?
12V jännitteellä ja maltillisella voimakkuudella se ei ole välttämätön. 24V jännitteellä tai pitkäkestoisessa kovassa käytössä pieni jäähdytyssiili TPA3116D2-piirien päällä pidentää moduulin käyttöikää huomattavasti.
Voinko käyttää molempia audiotuloja samanaikaisesti?
Et samanaikaisesti — moduulissa on tulonvalintajärjestelmä. Voit kytkeä kaksi lähdettä (esim. puhelin ja tietokone) ja vaihtaa niiden välillä helposti ilman kaapeleiden irrottamista.
