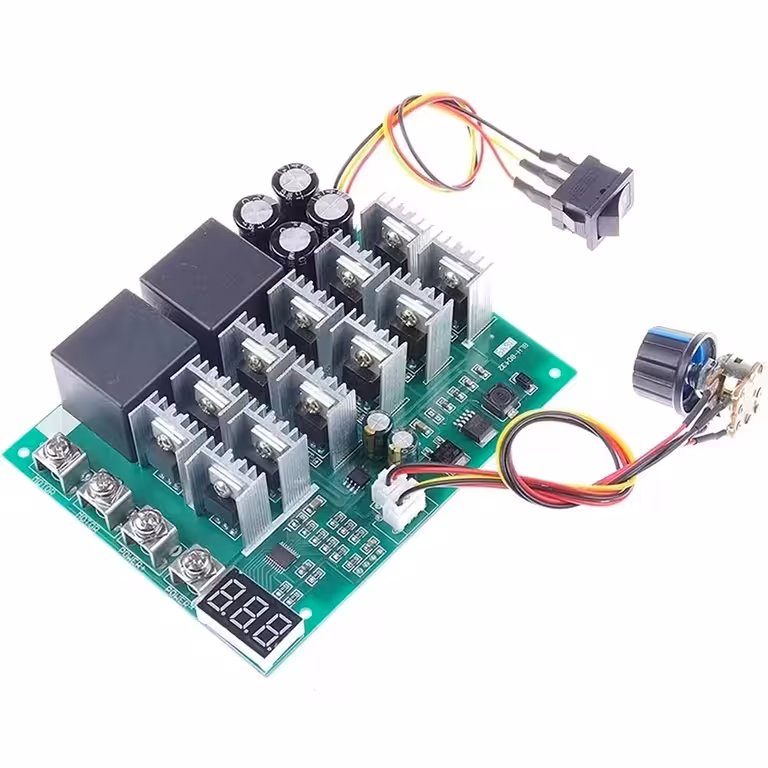

Digitaalinen PWM-säädin 60A/100A – Tarkkaa tehonhallintaa DC-moottoreille ja HHO-generaattoreille
Tarvitsetko luotettavaa ja tarkkaa tehonhallintaa DC-moottorille tai HHO-generaattorille? Tämä digitaalisella näytöllä varustettu PWM-säädin on ratkaisu, joka takaa tasaisen toiminnan ilman kompromisseja. Laite toimii 10V–55V jännitealueella ja kestää 60A jatkuvaa virtaa sekä jopa 100A piikkejä, mikä tarkoittaa jopa 3000W tehonkestoa.
Huomautus: Moottori tai kuorma on kytkettävä säätimeen ennen virran kytkemistä. Käyttö ilman kuormaa voi vaurioittaa MOSFET-transistoreita.
Miksi valita tämä malli? (Tärkeimmät edut):
- Skaalautuva teho jopa 3000W asti — toimii 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) tai 50V (3000W) jännitteillä ilman muutoksia.
- Digitaalinen 0–100 % näyttö — näet tarkasti moottorin tehotason ilman arvailua.
- Suunnanvaihto suoraan paneelista — voit vaihtaa pyörimissuuntaa helposti etupaneelin kytkimellä ilman uudelleenjohdotusta.
- 15 kHz PWM-taajuus — vähentää sähkömagneettista häiriötä ja suojaa moottorin käämitystä pitkäaikaisessa käytössä.
- Erittäin pieni valmiusvirrankulutus (0,01A) — sopii erinomaisesti akku- tai aurinkopaneelijärjestelmiin.
- HHO-generaattoriyhteensopivuus — säädä elektrolyysikennon virtaa tarkasti ja estä levyjä vaurioittava ylikuormitus.
- Järeät liitinterminaalit — kestävät ja varmat kytkennät suurillekin virroille.
Tekniset tiedot ja suorituskyky
PWM-teknologia (Pulse Width Modulation) 15 kHz taajuudella takaa tasaisen ja lineaarisen jännitteensäädön ilman äkillisiä virtapiikkejä. Tehokkaat MOSFET-transistorit on mitoitettu 100A piikkivirralle, joten ne kestävät vaativatkin DC-moottorien käynnistykset. Kompakti 120 × 96 × 28 mm koko mahdollistaa helpon asennuksen sähkökeskuksiin tai omiin koteloihin.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Käyttöjännite | DC 10V – 55V |
| Lähtöjännite | Lineaarinen (kuorman mukaan) |
| Maksimivirta (piikki) | 100A |
| Jatkuva virta | 60A |
| Maksimiteho 12V | 720W |
| Maksimiteho 24V | 1440W |
| Maksimiteho 36V | 2160W |
| Maksimiteho 48V | 2880W |
| Maksimiteho 50V | 3000W |
| Nopeudensäätö | Lineaarinen potentiometri ON/OFF-kytkimellä |
| Suunnanvaihto | Kaksisuuntainen (eteen/taakse) |
| Digitaalinäyttö | 0–100 % (nopeusprosentti) |
| PWM-taajuus | 15 kHz |
| Valmiusvirrankulutus | 0,01A |
| Piirilevyn mitat | 120 × 96 × 28 mm |
| Moduulin mitat | 13 × 10 × 4 cm |
| Liitännät | Ruuviterminaalit + 7mm kytkin |
Käyttöohjeet
- Kytke DC-virtalähde (10V–55V) tuloliitäntöihin huomioiden napaisuus.
- Kytke DC-moottori tai kuorma (esim. HHO-generaattori) lähtöliitäntöihin. Älä käynnistä säädintä ilman kuormaa.
- Aseta potentiometri minimiasentoon (0 %) ennen ensimmäistä käynnistystä.
- Käynnistä säädin potentiometriin integroidusta ON/OFF-kytkimestä.
- Säädä nopeutta asteittain ja seuraa digitaalinäyttöä (0–100 %).
- Suunnanvaihto: Käännä potentiometri 0-asentoon, anna moottorin pysähtyä kokonaan, paina suunnanvaihtopainiketta ja käynnistä uudelleen.
- Yli 40A jatkuvassa kuormassa on suositeltavaa käyttää aktiivista jäähdytystä (erillinen siili tai tuuletin) lämpötilan pitämiseksi turvallisena.
Pakkauksen sisältö
- 1× Digitaalinen PWM-moottorisäädin 60A/100A 12V–55V digitaalinäytöllä
Usein kysytyt kysymykset
Voiko säädintä testata ilman kytkettyä kuormaa?
Ei. Ilman kuormaa MOSFET-transistorit voivat vaurioitua pysyvästi. Kytke aina moottori tai muu kuorma ennen virran kytkemistä.
Sopiiko tämä 24V 30A HHO-generaattorille?
Kyllä, säädin tukee 24V jännitettä ja 60A jatkuvaa virtaa, joten se on erinomainen valinta tähän tarkoitukseen. Varmista vain, että virtalähteesi kykenee antamaan tarvittavan 30A virran.
Voiko pyörimissuuntaa vaihtaa moottorin käydessä?
Emme suosittele tätä. Pysäytä moottori aina ensin (potentiometri 0-asentoon), vaihda suunta ja käynnistä uudelleen. Suunnanvaihto liikkeessä voi vaurioittaa sekä moottoria että säädintä.
Tarvitaanko erillistä jäähdytystä?
Yli 40A jatkuvassa kuormassa suosittelemme erillistä jäähdytyssiiliä tai tuuletinta. Alle 40A kuormilla passiivinen jäähdytys riittää normaalissa huoneenlämmössä.
Toimiiko tämä harjattomien (BLDC) moottorien kanssa?
Ei. Tämä säädin on tarkoitettu vain harjallisille DC-moottoreille. Harjattomille moottoreille tarvitset niille dedikoidun kolmivaiheisen BLDC-ohjaimen.
