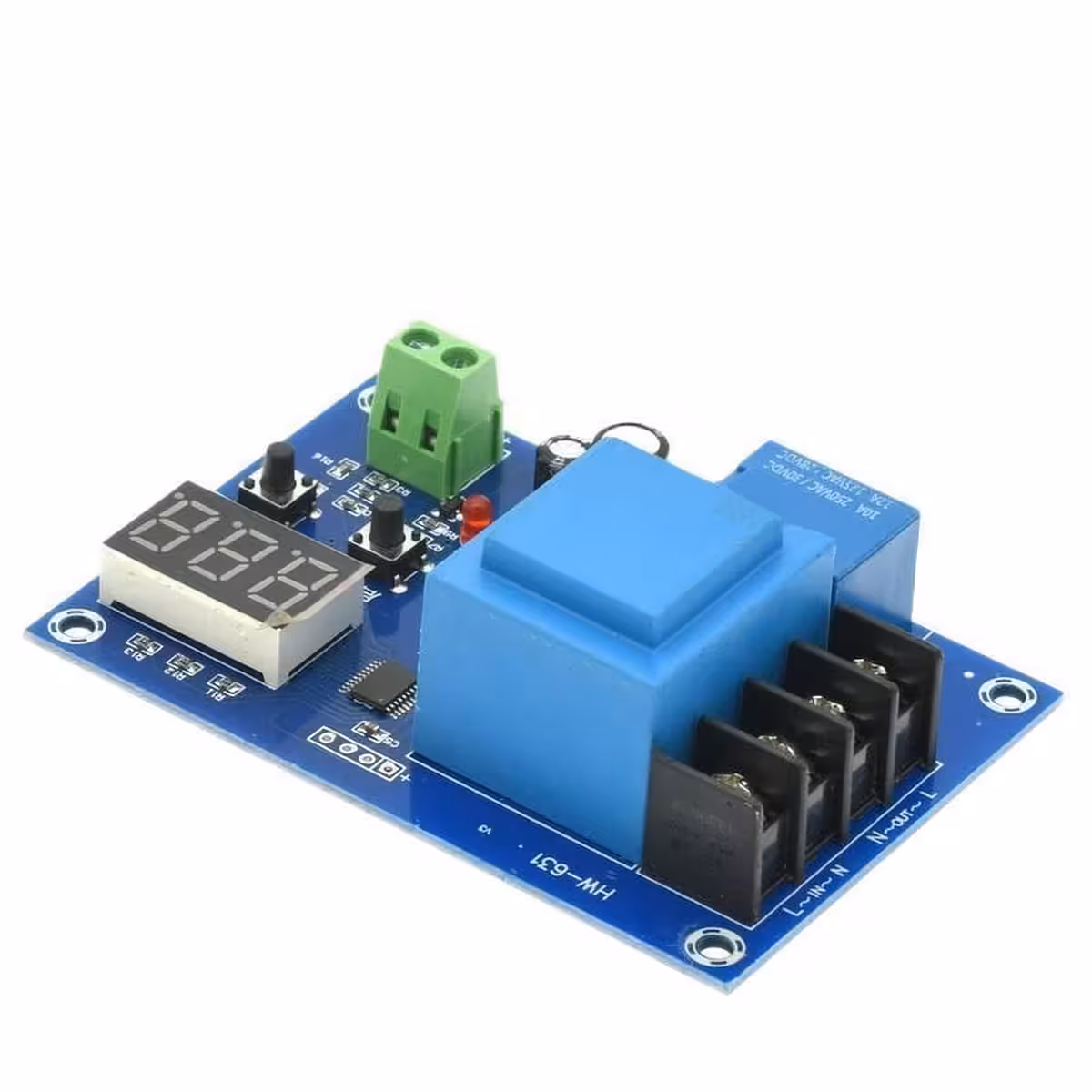

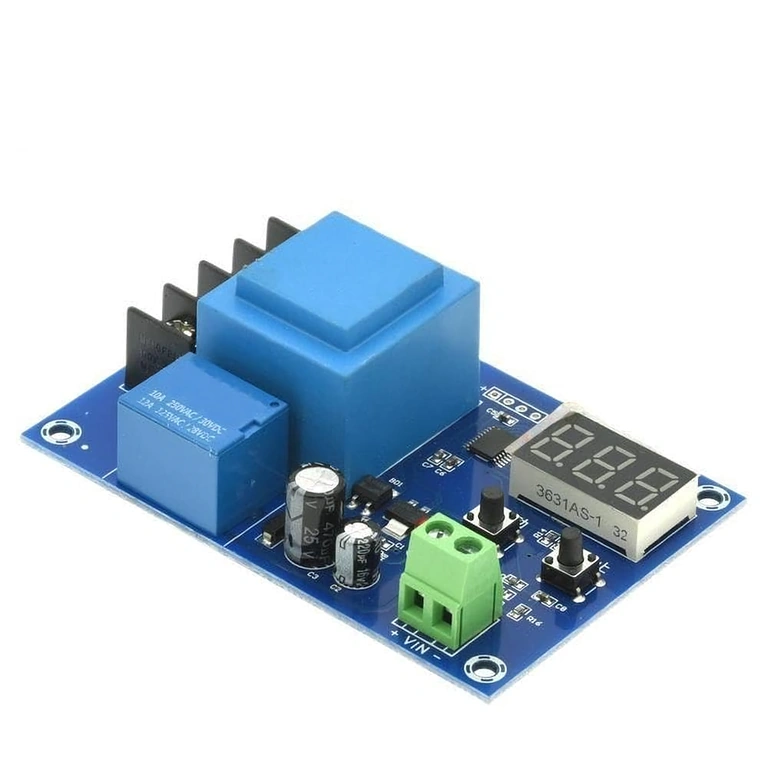

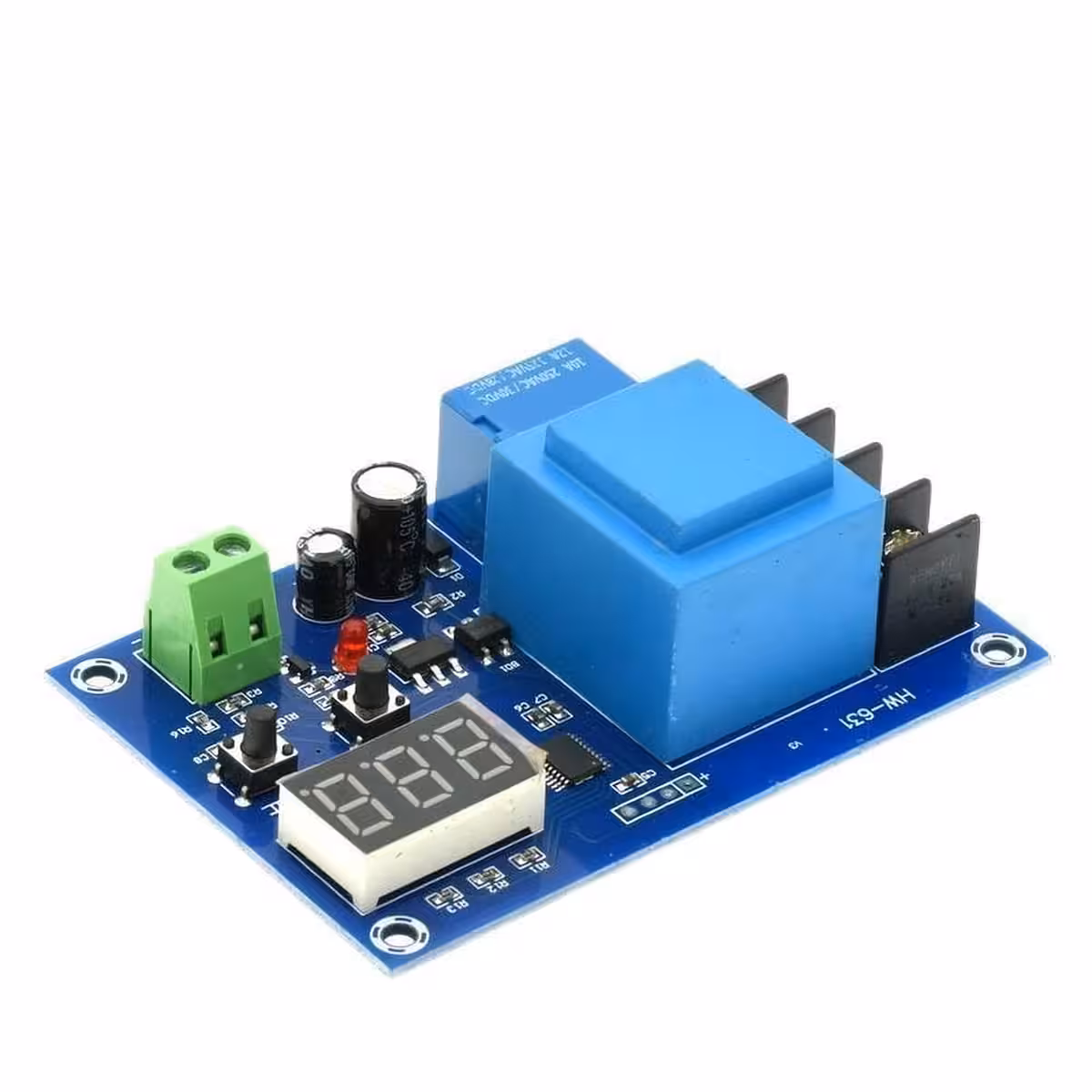

XH-M602 akun lataussäädin – aseta kerran, anna toimia automaattisesti
Huolehditko akkujen ylilatautumisesta tai syväpurkautumisesta? XH-M602-moduulin avulla määrität latauksen käynnistys- ja pysäytysjännitteet vain kerran, minkä jälkeen sisäänrakennettu rele hoitaa lataussyklin täysin automaattisesti. Tämä poistaa manuaalisen valvonnan tarpeen ja ehkäisee akkujen vaurioitumista. Laite tukee laajaa 3,7V–120V jännitealuetta, joten se soveltuu kaikkea yhden kennon Li-Ion-akuista aina 96V aurinkopaneelijärjestelmiin.
Huomautus: XH-M602 on releohjattu lataussäädin, joka valvoo jännitettä ja kytkee ulkoisen latauslähteen päälle tai pois. Laite ei itse tuota latausjännitettä, vaan tarvitset erillisen, akullesi sopivan laturin tai virtalähteen.
Miksi valita XH-M602-moduuli? (Tärkeimmät edut):
- Universaali yhteensopivuus — toimii Li-Ion, Li-Polymeeri, LiFePO4, Ni-Cd, Ni-MH ja lyijyakkujen kanssa, 3,7V (yksi kenno) aina 120V (sarjaankytketyt järjestelmät) asti.
- Automaattinen releohjaus — aseta START- ja STOP-rajat kerran, niin moduuli hoitaa latauksen kytkemisen ja katkaisemisen puolestasi.
- Tarkka LED-näyttö — näet akun jännitteen reaaliajassa 0,1V tarkkuudella, ilman epämääräisiä prosenttiarvioita.
- Ihanteellinen aurinkosähköjärjestelmiin — suojaa 24V, 48V tai 72V akustoja ylilataukselta aurinkopaneeliasennuksissa.
- Nopea nollaus — paina START- ja STOP-painikkeita samanaikaisesti 3 sekuntia, kunnes näyttöön tulee 888, niin tehdasasetukset palautuvat.
- Kompakti koko — mitat 89 × 58 × 24 mm ja paino 111g, helppo asentaa sähkökeskuksiin, DIY-koteloihin tai kiinteisiin asennuksiin.
Tekniset tiedot ja suorituskyky

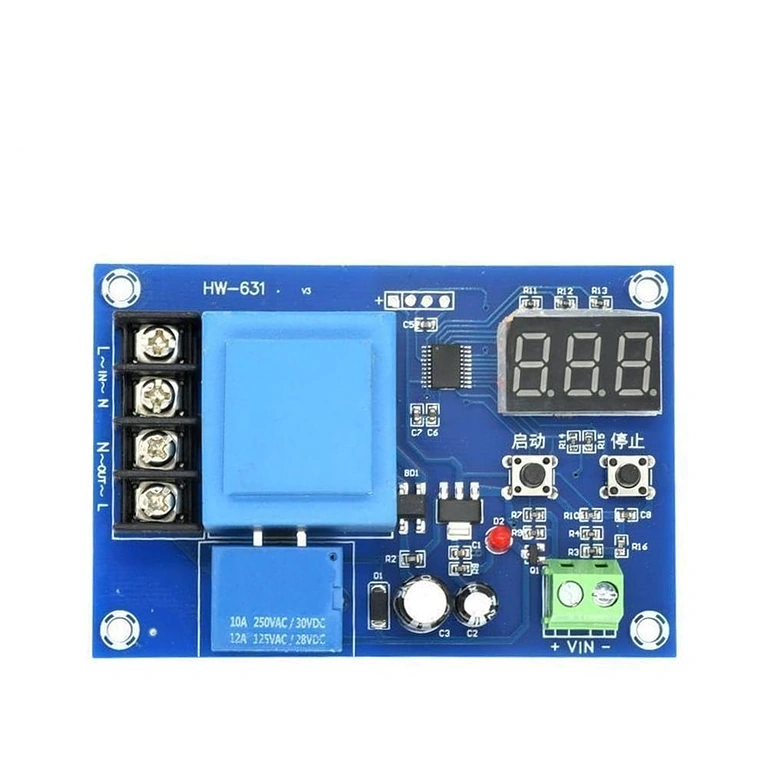

Moduulin ytimessä on rele, joka kytkee latauslähteen akun napajännitteen perusteella. START-raja määrittää jännitteen, jossa lataus käynnistyy, ja STOP-raja katkaisee latauksen, kun akku on saavuttanut halutun varaustason. Tämä estää tehokkaasti ylilatauksen. Moduuli saa käyttövirtansa suoraan 220V AC -verkkovirrasta, mikä tekee siitä erinomaisen valinnan kiinteisiin asennuksiin, kuten autotalliin, varavoimajärjestelmiin (UPS) tai aurinkosähköasennuksiin.
| Parametri | Arvo / Kuvaus |
|---|---|
| Malli | XH-M602 |
| Valvottava jännite | 3,7V – 120V |

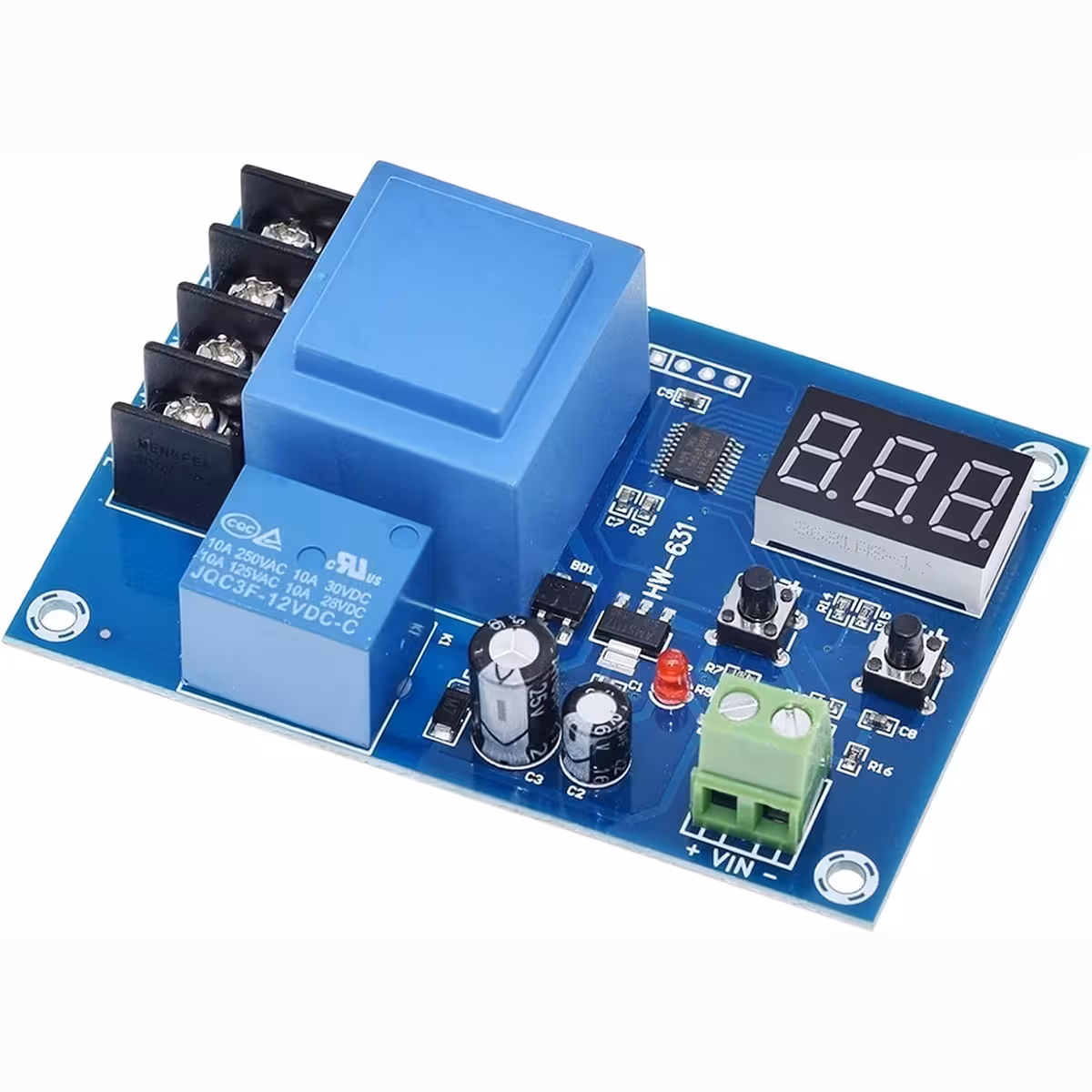

| Tuetut jännitteet | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Ohjaustapa | Rele ON/OFF (automaattinen latauksen ohjaus) |
| Näyttö | LED, 0,1V tarkkuus |
| Käyttöjännite | 220V AC |
| Yhteensopivat akut | Li-Ion, Li-Polymeeri, LiFePO4, Ni-Cd, Ni-MH, lyijyakut |
| Käyttökohteet | 12V autojärjestelmät, aurinkopaneelit, UPS, sähköajoneuvot, DIY |
| Mitat | 89 × 58 × 24 mm |
| Paino | 111g |
Ohjelmointi ja käyttöohjeet
- START-rajan asetus (latauksen käynnistys): Pidä START-painiketta painettuna 3 sekuntia, kunnes arvo vilkkuu. Säädä jännite + ja – painikkeilla ja vahvista painamalla START.
- STOP-rajan asetus (latauksen katkaisu): Pidä STOP-painiketta painettuna 3 sekuntia, kunnes arvo vilkkuu. Säädä jännite + ja – painikkeilla ja vahvista painamalla STOP.
- Tehdasasetusten palautus: Paina START– ja STOP-painikkeita samanaikaisesti, kunnes näytöllä näkyy 888.

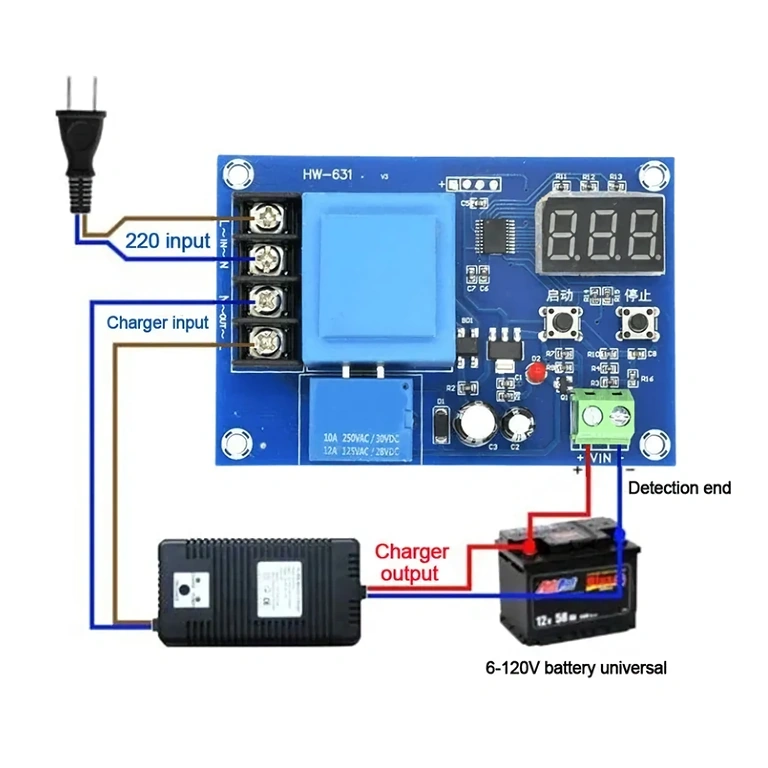

- Kytkentä: Kytke akun navat moduuliin napaisuuden mukaisesti (+ ja –) ja yhdistä latauslähde releen lähtöön.
- Toiminnan tarkistus: Kun STOP-jännite saavutetaan, rele katkaisee latauksen automaattisesti. Kun jännite laskee START-rajan alapuolelle, lataus käynnistyy uudelleen.
Pakkauksen sisältö
- 1 × XH-M602 akun lataussäädin
Usein kysytyt kysymykset
Toimiiko tämä 12V auton akun kanssa?
Kyllä. Aseta STOP-rajaksi 14,4V (täysi lataus) ja START-rajaksi 12,0V (alin sallittu jännite), niin rele hoitaa 12V lyijyakun lataussyklin automaattisesti.
Voiko tätä käyttää aurinkopaneelijärjestelmissä?
Kyllä, se on yksi yleisimmistä käyttökohteista. Se ohjaa latauslähteen (paneeli + säädin) kytkeytymistä 24V, 48V tai 72V akkuihin ja suojaa niitä ylilataukselta aurinkoisina päivinä.
Tuottaako moduuli latausjännitteen?
Ei. XH-M602 on lataussäädin, ei laturi. Se valvoo akun jännitettä ja ohjaa relettä, joka kytkee ulkoisen latauslähteesi päälle tai pois. Tarvitset erillisen, akullesi sopivan laturin.
Kuinka tarkka jännitteen mittaus on?
LED-näyttö näyttää jännitteen 0,1V tarkkuudella, mikä on riittävä tarkkuus kaikkien tuettujen akkutyypien oikeaoppiseen lataukseen, mukaan lukien kapean jänniteikkunan Li-Ion- ja LiFePO4-akut.
Tuotekuvagalleria
*im* *ä**l* –
Luotettava laite akun latauksen valvontaan. Helppo asentaa aurinkopaneelijärjestelmään.
