Ohjelmoitava 220V ajastinrele kaksois-LED-näytöllä (T1/T2) – tarkkaa ajastusta ilman analogista epätarkkuutta
Tarvitsetko automaattista ohjausta pumpulle, tuulettimelle tai kastelujärjestelmälle ilman jatkuvaa manuaalista valvontaa? Ohjelmoitava ajastinrele hoitaa tehtävän luotettavasti. Asetat vain T1- ja T2-aikavälit, valitset toimintatilan ja laite hoitaa loput. Se toimii itsenäisesti vuorokauden ympäri ja säilyttää asetuksensa myös sähkökatkon sattuessa.
Huomautus: Laite on tarkoitettu sähköasennustaitoisen henkilön asennettavaksi. Tutustu pakkauksen mukana tulevaan kytkentäkaavioon ennen asennusta.
Miksi valita tämä malli? (Tärkeimmät edut):

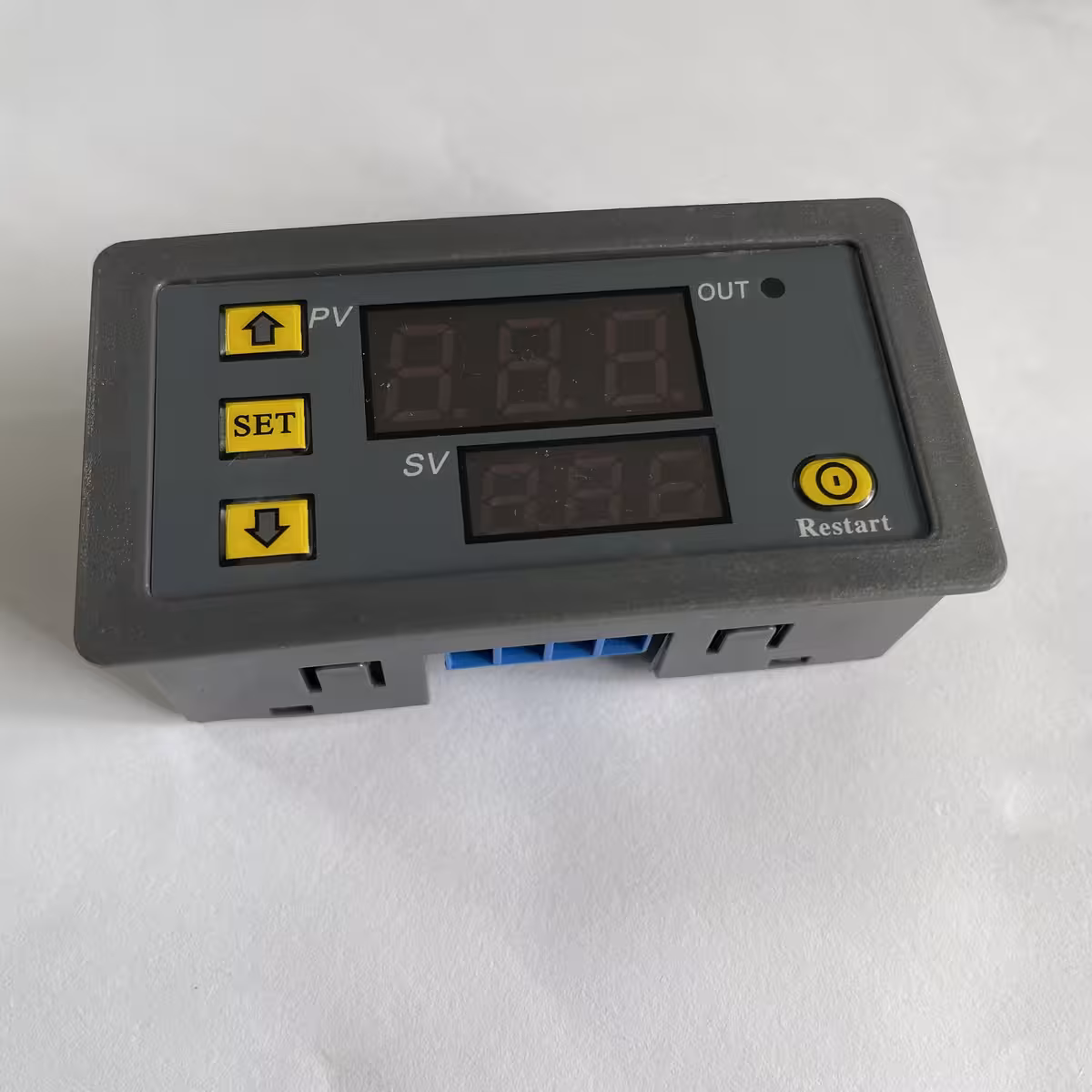

- Kaksois-LED-näyttö (T1 + T2) — näet ja säädät molemmat aikavälit samanaikaisesti ilman monimutkaisia valikoita.
- 6 toimintatilaa — viive, ajastus sekä ON/OFF- ja OFF/ON-syklit kattavat kaiken kastelujärjestelmistä teollisiin prosesseihin.
- Aikaväli 0–999 sekuntia, minuuttia tai tuntia — täysi joustavuus yhdellä P0-parametrilla ilman lisämoduuleja.
- Haihtumaton muisti — T1, T2, P0 ja P1 pysyvät tallessa sähkökatkon aikana; laite jatkaa toimintaansa täsmälleen siitä, mihin se jäi.

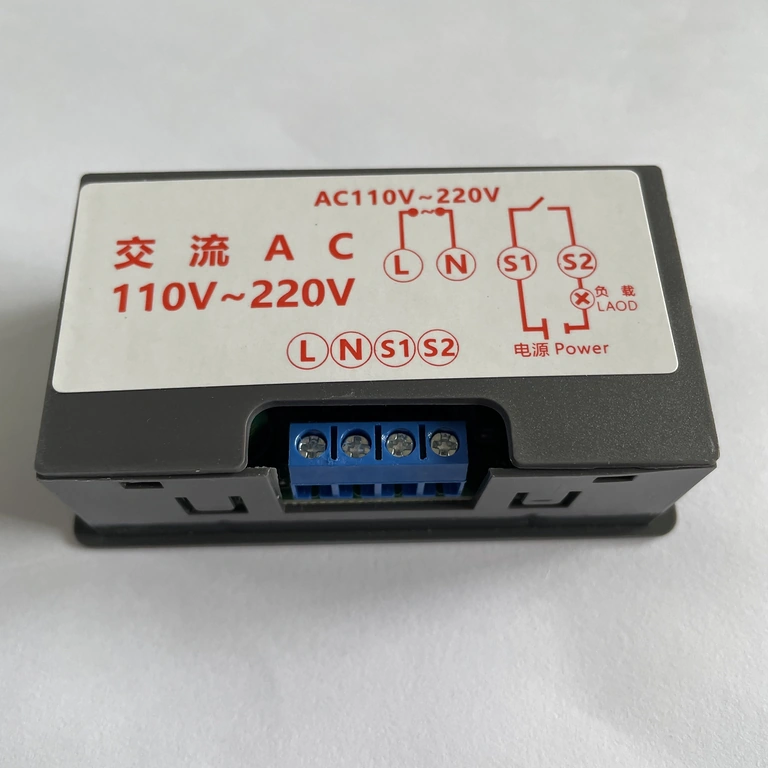

- 10A / 1500W kapasiteetti — ohjaa suoraan pumppuja, tuulettimia, lämmitysvastuksia ja valaistusta ilman erillistä kontaktoria.

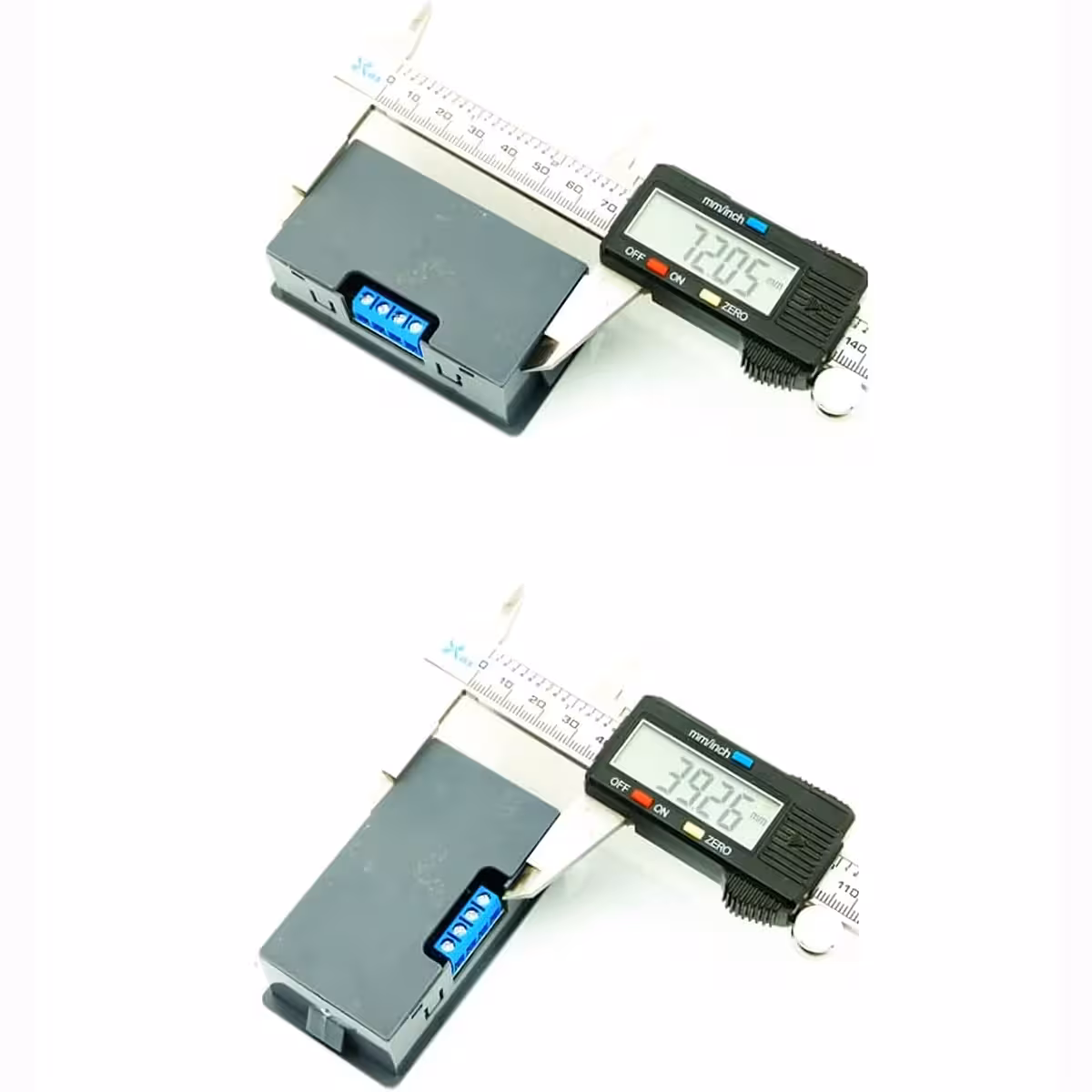

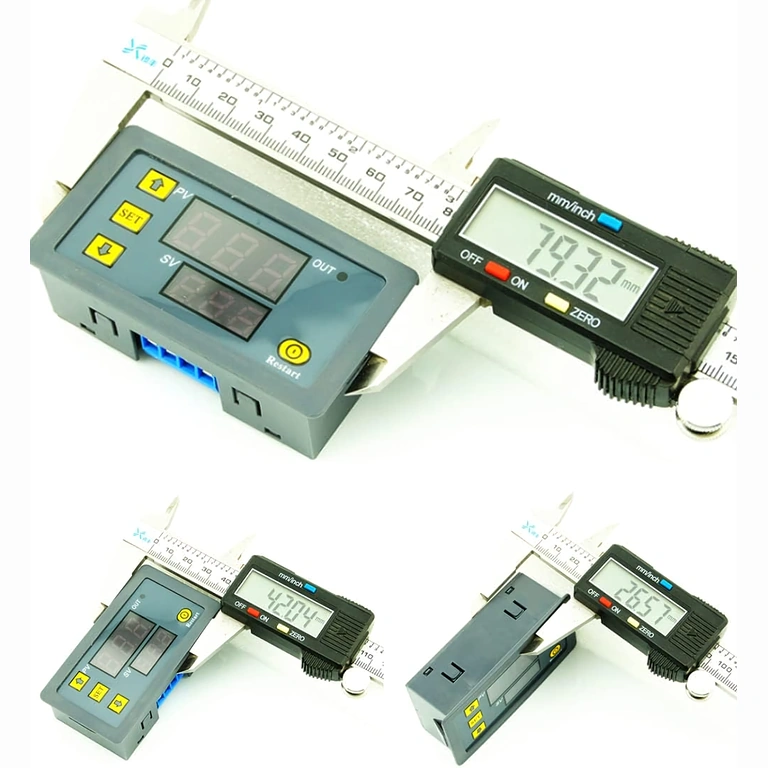

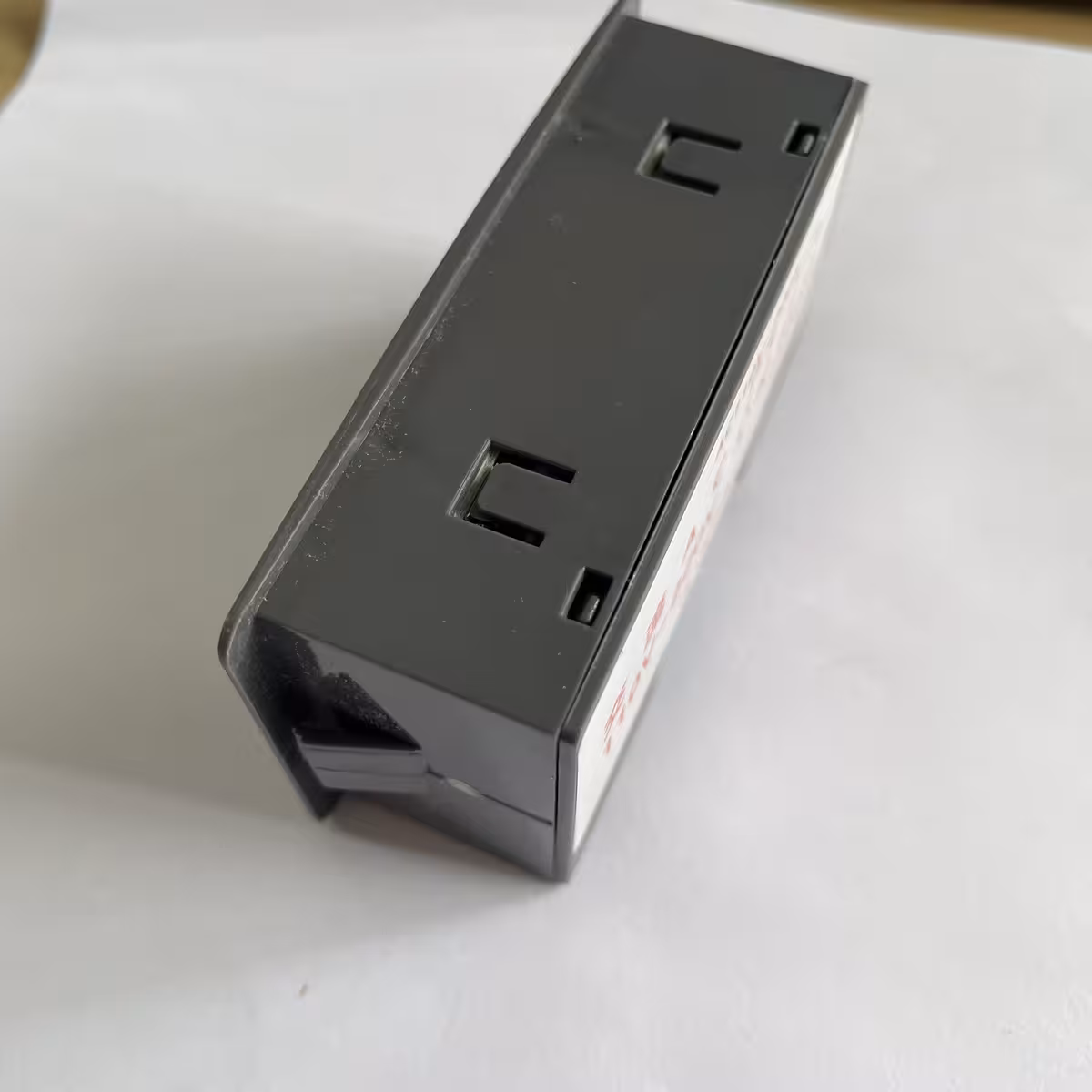

- Kompakti koko sähkökeskukseen — ulkomitat 79×26×43 mm, asennusaukko 72×40 mm, sopii standardeihin paneeleihin.
Tekniset tiedot ja suorituskyky
Moduulin ytimessä on erillinen ajastukseen optimoitu mikrokontrolleri, ei perinteinen analoginen RC-piiri. Tämä takaa, että asetettu aikaväli pysyy vakiona jännite- tai lämpötilavaihteluista huolimatta. SET-, + ja – -painikkeilla konfigurointi onnistuu alle minuutissa, ja syklitilat (P1-4 ja P1-5) mahdollistavat jatkuvan ON/OFF-toiminnan ilman manuaalista puuttumista. NO/NC-relekärki varmistaa yhteensopivuuden sekä resistiivisten että induktiivisten kuormien kanssa 1500W / 220V AC rajoissa.
| Parametri | Arvo / Kuvaus |
|---|---|
| Käyttöjännite | AC 220V |
| Maksimivirta | 10A |
| Maksimiteho | 1500W |
| Ajastusalue T1 / T2 | 0–999 sekuntia / 0–999 minuuttia / 0–999 tuntia |
| Aika-yksiköt (P0) | P0=0 sekuntia | P0=1 minuuttia | P0=2 tuntia |
| Toimintatilat (P1) | P1-0 – P1-5 (6 tilaa) |
| Muisti | Haihtumaton (säilyy sähkökatkossa) |
| Näyttö | Kaksois-LED (T1 + T2) |
| Moduulin mitat | 79 × 26 × 43 mm |
| Asennusaukon koko | 72 × 40 mm |
| Lähtötyyppi | NO/NC-relekärki |
Ohjelmointi ja käyttöohjeet

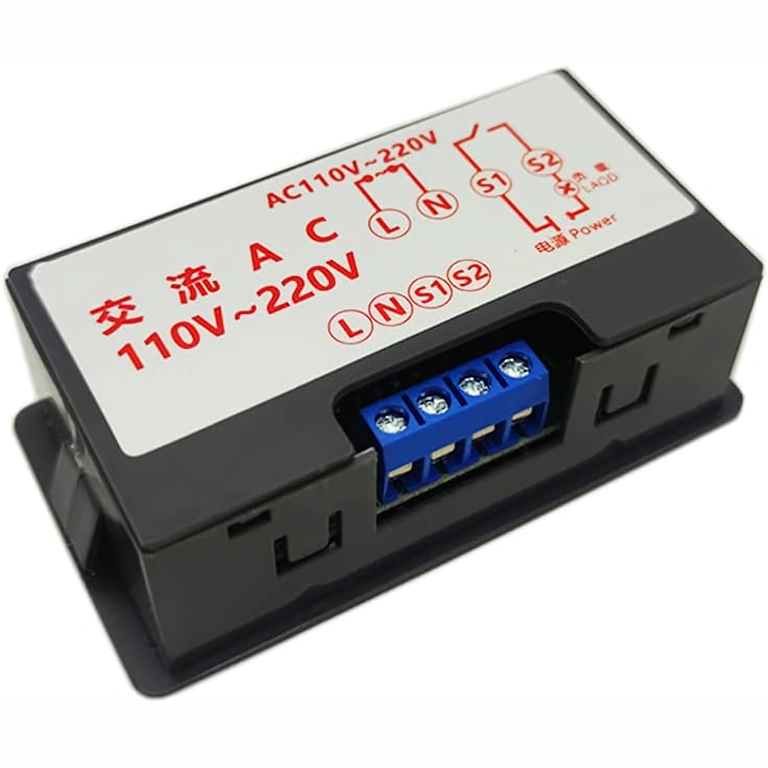

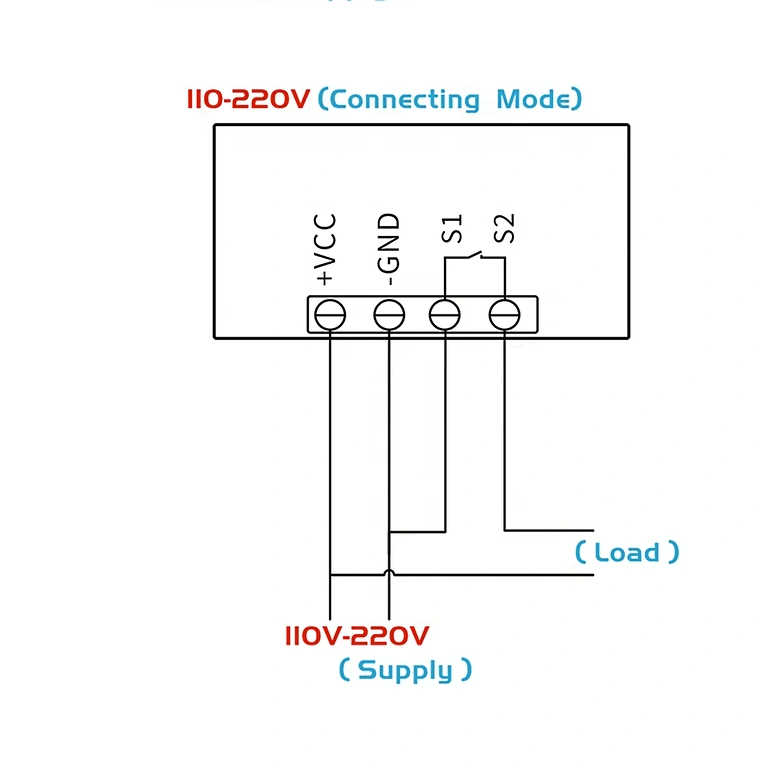

- Kytke moduuli pakkauksen kytkentäkaavion mukaisesti (L, N syöttö 220V; kuormituslähtö NO/COM-kärkiin).
- Kytke 220V AC virta. Näytöllä näkyy oletusarvoinen T1-aika.

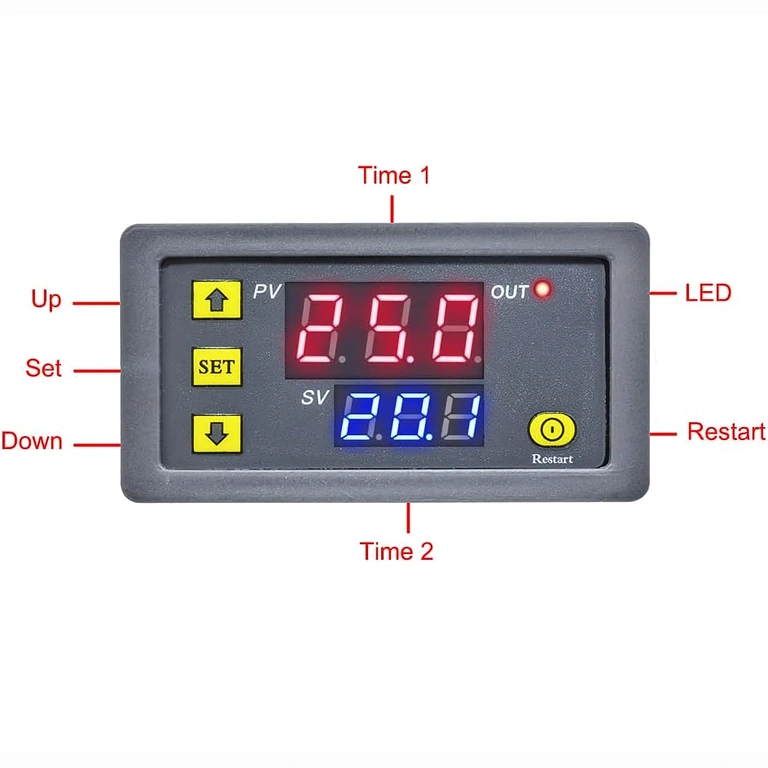

- Paina lyhyesti SET-painiketta siirtyäksesi muokkaustilaan. Aktiivinen numero alkaa vilkkua.
- Käytä + ja – -painikkeita asettaaksesi T1-arvon (ON-aika tai viive valitusta tilasta riippuen).
- Paina uudelleen SET siirtyäksesi T2-arvoon ja aseta se vastaavasti.
- Paina SET tallentaaksesi tai odota automaattista tallennusta muutaman sekunnin ajan.
- Paina pitkään SET-painiketta (3–5 sekuntia) päästäksesi lisäasetuksiin.
- Aseta P0 (aikayksikkö):
- P0=0 — sekuntia
- P0=1 — minuuttia
- P0=2 — tuntia
- Paina lyhyesti SET vaihtaaksesi P1-tilaan ja valitse toimintatila:
- P1-0: T1-viiveen jälkeen rele aktivoituu ja pysyy päällä.
- P1-1: T1-viiveen jälkeen rele pysyy pois päältä.
- P1-2: T1-viiveen jälkeen rele aktivoituu; T2-ajan jälkeen se sammuu.
- P1-3: T1-viiveen jälkeen rele on pois päältä; T2-ajan jälkeen se aktivoituu.
- P1-4: Jatkuva sykli: ON (T1) → OFF (T2) → ON (T1)…
- P1-5: Jatkuva sykli: OFF (T1) → ON (T2) → OFF (T1)…
- Paina lyhyesti SET tallentaaksesi asetukset ja poistuaksesi valikosta. Moduuli käynnistyy automaattisesti uudella asetuksella.
Käytännön esimerkki — 30s ON / 60s OFF -sykli: Aseta T1=30, T2=60, P0=0 (sekuntia), P1=4. Rele kytkee automaattisesti: 30 sekuntia päällä, 60 sekuntia pois päältä, toistuen loputtomiin.
Pakkauksen sisältö
- 1 × Digitaalinen ohjelmoitava 220V ajastinrele (T1/T2-moduuli)
- 1 × Kytkentäkaavio
Usein kysytyt kysymykset
Voiko laitetta käyttää muilla jännitteillä, kuten 12V DC?
Ei. Tämä malli on suunniteltu yksinomaan 220V AC -käyttöön. Pienjännitesovelluksiin (12V, 24V DC) tarvitset kyseiselle jännitteelle tarkoitetun mallin.
Häviävätkö asetukset sähkökatkon sattuessa?
Eivät. Haihtumaton muisti säilyttää T1-, T2- ja P0/P1-arvot virtakatkoista huolimatta. Kun virta palautuu, rele jatkaa toimintaansa automaattisesti viimeisimmillä asetuksilla.
Mitä kuormia voin kytkeä releen lähtöön?
Laite tukee resistiivisiä ja induktiivisia kuormia 10A / 1500W (220V AC) asti — vesipumput, tuulettimet, lämmitysvastukset, LED-nauhat ja pienet moottorit. Suurille induktiivisille kuormille suosittelemme erillistä kontaktoria.
Voinko asettaa alle sekunnin aikavälin?
Ei. Pienin resoluutio on 1 sekunti. Millisekuntien tarkkuutta vaativiin tehtäviin tarvitset erikoistuneen ajastimen.
Voiko tämän asentaa suoraan sähkökeskukseen?
Kyllä. 72×40 mm asennusaukko mahdollistaa upotuksen suoraan standardiin sähköpaneeliin tai koteloon. Kompakti koko (79×26×43 mm) jättää tilaa muille komponenteille.
