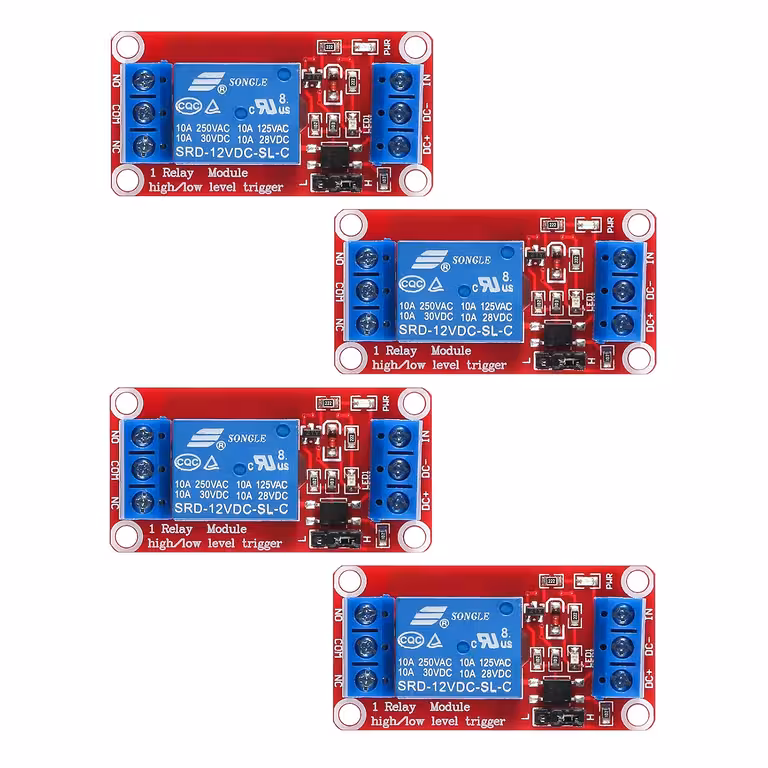

1-kanavainen relemoduuli optoerottimella – Ohjaa 230V laitteita turvallisesti Arduinolla tai Raspberry Pi:llä

Haluatko ohjata 230V pumppua, valaisinta tai moottoria suoraan GPIO-pinnistä? Ilman galvaanista erotusta pienikin jännitepiikki voi tuhota mikrokontrollerisi välittömästi. Nämä optoerottimella varustetut relemoduulit luovat sähköisen suojan ohjauslogiikan ja kuorman välille — vaikka 230V virtapiirissä tapahtuisi mitä, ohjauspinnisi pysyvät turvassa.

Huom: Valitse tilauksen yhteydessä haluamasi jänniteversio — 5V tai 12V relemoduuli. Pakkaus sisältää 4 kappaletta valitsemaasi mallia.

Miksi valita tämä setti? (Tärkeimmät edut):

Galvaaninen erotus optoerottimella — ohjauspiiri ja tehopiiri on erotettu toisistaan; oikosulku kuormassa ei vahingoita GPIO- tai digitaalipinneja
Valittavissa oleva High/Low-liipaisu jumpperilla — vaihda ohjauslogiikkaa sekunneissa ilman kytkentöjen muuttamista tai koodin uudelleenkirjoitusta
Vikasietoinen rakenne — jos liipaisulinja irtoaa vahingossa, rele pysyy oletustilassaan; ei tahattomia kytkentöjä
10A kontaktit todellisiin kuormiin — kestää 250V AC / 10A ja 30V DC / 10A; riittää mainiosti valaisimille, pumpuille, tuulettimille ja pienille kodin tai teollisuuden moottoreille
Yhteensopiva kaikkien suosittujen alustojen kanssa — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — jos laitteessa on digitaalinen pinni, se toimii tämän moduulin kanssa
Valmiiksi asennetut ruuviliittimet — kytke NC, C, NO, Coil+ ja Coil- suoraan ilman juottamista tai adaptereita
4 kappaleen sarja — täydellinen monikanavaisiin projekteihin tai varalle järjestelmiin, joissa luotettavuus on ensisijaista

Tekniset tiedot ja suorituskyky

Jokaisen moduulin optoerotin erottaa ohjauspiirin täysin tehopiiristä — Trigger-linjan virrankulutus on vain n. 5 mA (5V mallissa), mikä on täydellisesti yhteensopiva nykyaikaisten mikrokontrollerien logiikkatasojen kanssa ilman lisävastuksia. Releen kela saa virtansa erikseen 5V DC tai 12V DC jännitteellä (valitun mallin mukaan), ja kärjet kytkevät jopa 250V AC / 10A kuormia. 5V-versio integroituu suoraan USB-virralla tai standardeilla 5V-lähteillä toimiviin projekteihin, kun taas 12V-versio sopii erinomaisesti autoelektroniikkaan, ohjauspaneeleihin ja 12V akkukäyttöisiin järjestelmiin.

Parametri	Arvo / Yksityiskohta
Kelan käyttöjännite	5V DC tai 12V DC (valinnan mukaan)
Maksimikuorma	250V AC / 10A, 30V DC / 10A
Erotustyyppi	Optoerotin
Trigger-linjan virta	n. 5 mA (5V malli)
Liitintyypit	NC (Normally Closed) / C (Common) / NO (Normally Open)
Moduulin tulot	Coil +, Coil –, Trigger
Liipaisun valinta	Jumpperi: High-Level Trigger / Low-Level Trigger
Yhteensopivuus	Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC
Määrä pakkauksessa	4 kappaletta
Moduulityyppi	1-kanavainen relemoduuli

Käyttöohjeet

Kytke Coil + ja Coil – valitsemallesi jännitteelle (5V tai 12V DC).
Yhdistä Trigger-pinni mikrokontrollerin digitaaliseen lähtöön (GPIO, Arduino digitaalipinnit jne.).
Aseta jumpperi haluamaasi asentoon: High-Level Trigger (rele aktivoituu HIGH-signaalista) tai Low-Level Trigger (rele aktivoituu LOW-signaalista).
Kytke kuorma NC/C (normaalisti suljettu) tai NO/C (normaalisti avoin) liittimiin sovelluksesi logiikan mukaisesti.
Lähetä digitaalinen komento koodista (esim. digitalWrite(pin, HIGH) Arduino IDE:ssä) releen aktivoimiseksi tai deaktivoimiseksi.

Pakkauksen sisältö

4 × 1-kanavainen relemoduuli (5V tai 12V — valinnan mukaan)
Valmiiksi asennetut ruuviliittimet jokaisessa moduulissa

Usein kysytyt kysymykset

Toimiiko tämä 3.3V Trigger-signaalilla (esim. Raspberry Pi, ESP32)?

Useimmissa tapauksissa kyllä, optoerotin hyväksyy myös 3.3V signaalin. Varmistaaksesi toiminnan, voit käyttää 3.3V→5V logiikkatason muunninta tai tarkistaa optoerottimen kynnysjännitteen datalehdestä. Kelan käyttöjännitteen on kuitenkin oltava 5V tai 12V logiikkajännitteestä riippumatta.

Mikä on käytännön ero High-Level ja Low-Level Triggerin välillä?

High-Level Trigger tarkoittaa, että rele aktivoituu, kun Trigger-pinni saa HIGH-signaalin. Low-Level Trigger aktivoi releen LOW-signaalilla (GND). Voit vaihtaa toimintatapaa helposti siirtämällä jumpperia — kytkentöjä tai koodia ei tarvitse muuttaa.

Voinko ohjata 230V laitteita, kuten valaisinta tai puutarhapumppua?

Kyllä. Kontaktit kestävät 250V AC / 10A, mikä riittää useimmille kodin sähkölaitteille. Varmista, ettei 10A virranraja ylity, ja noudata aina sähköturvallisuusmääräyksiä käsitellessäsi verkkovirtaa.

Voinko ohjata kaikkia neljää moduulia samalla Arduinolla?

Kyllä. Jokainen moduuli vaatii vain yhden digitaalisen pinnin ohjaukseen. Esimerkiksi Arduino Unossa on 14 digitaalipinniä, joten voit ohjata kaikkia neljää moduulia itsenäisesti ja vapaita pinnejä jää vielä muille komponenteille.
