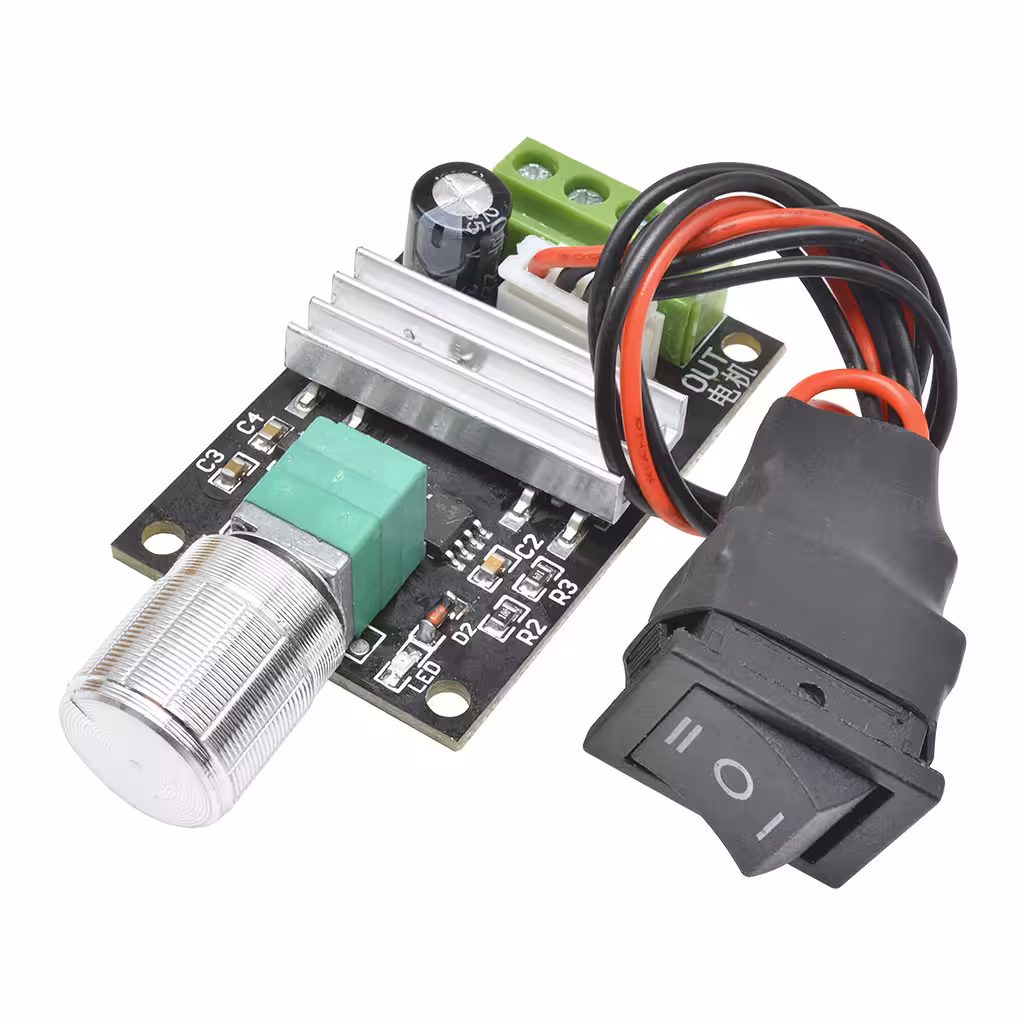

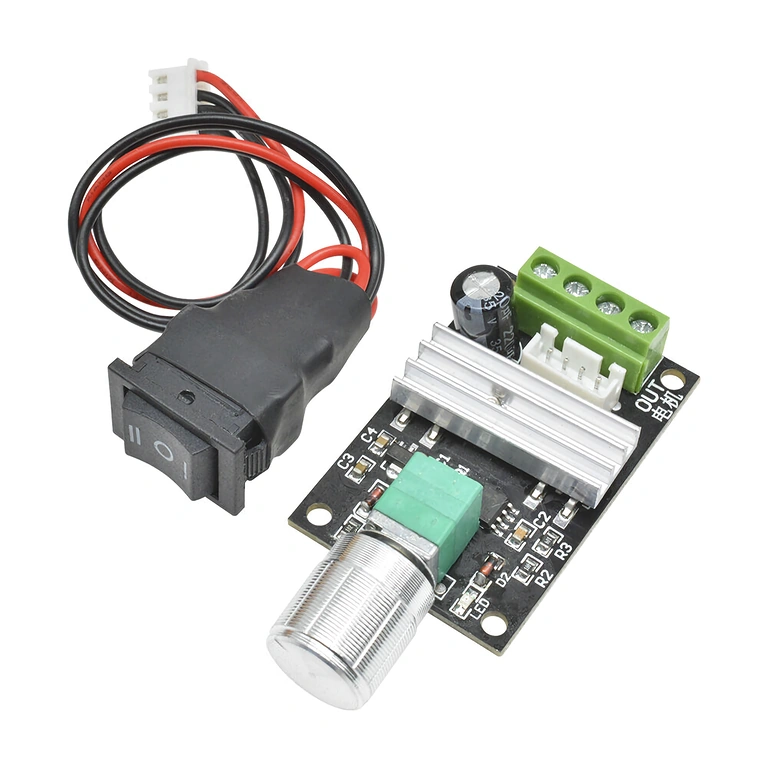

PWM-nopeudensäädin DC-moottorille 6-24V 3A – tarkka nopeuden ja suunnan hallinta ilman lisäkomponentteja
Haluatko säätää DC-moottorin nopeutta portaattomasti nollasta täyteen tehoon ilman erillisiä vastuksia, releitä tai monimutkaisia kytkentöjä? Tämä PWM-nopeudensäädin hoitaa homman: saat tarkan 0–100 % nopeudensäädön ja kätevän suunnanvaihdon yhdellä painikkeella. Kaikki tämä kompaktissa ja käyttövalmiissa moduulissa.
Huom: Maksimi tulojännite on 28V DC. Varmista turvallinen käyttö pysymällä alle 3A moottorivirrassa.
Miksi valita tämä säädin? (Tärkeimmät edut):
- Portaaton nopeudensäätö — pyöritettävä potentiometri mahdollistaa tarkan säädön 0–100 % välillä ilman nykimistä tai tärinää pienilläkin kierroksilla.

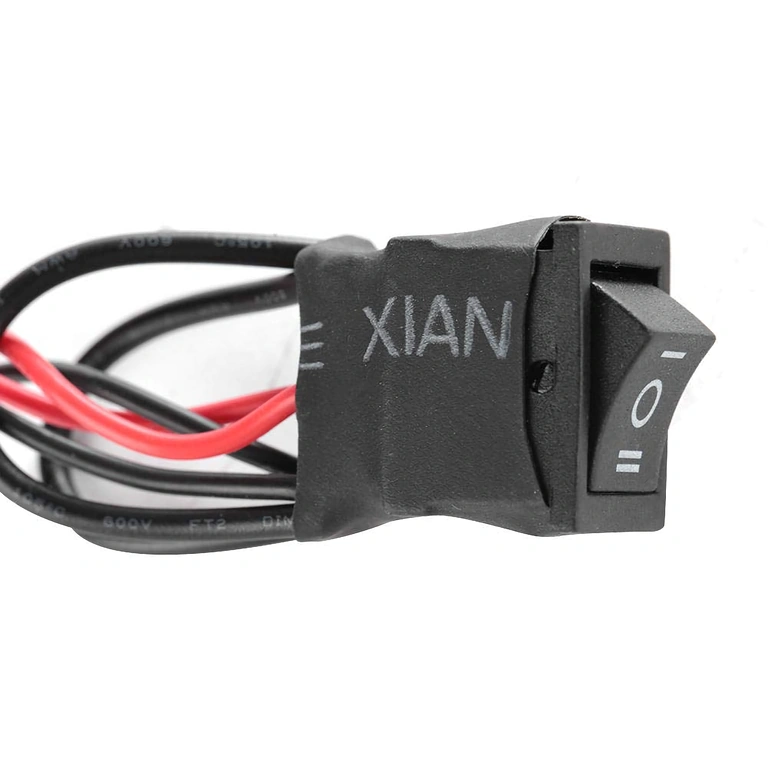

- Suunnanvaihto yhdellä painikkeella — vaihda moottorin pyörimissuuntaa välittömästi ilman uudelleenkytkentöjä tai ulkoisia komponentteja.
- Yhteensopiva yleisimpien virtalähteiden kanssa — toimii kaikilla 6V–28V DC-virtalähteillä, kuten akuilla, verkkolaitteilla tai laboratoriovirtalähteillä.
- Energiatehokas PWM-tekniikka — PWM-ohjaus vähentää lämpöhäviöitä perinteisiin vastussäätimiin verrattuna, mikä pitää moottorin viileämpänä.
- Helppo integroida — pieni koko ja selkeät liitännät tekevät tästä täydellisen valinnan niin itsenäisiin projekteihin kuin Arduino- tai Raspberry Pi -kokonaisuuksiin.
Suorituskyky ja tekniikka
Toisin kuin perinteinen reostaatti, PWM-modulaatio ei haaskaa energiaa lämmöksi, vaan säätää virran pulsseja moottorin tarpeen mukaan. Käyttötaajuus on optimoitu minimoimaan häiritsevä sähkömagneettinen kohina, mikä tekee tästä erinomaisen valinnan hiljaisuutta vaativiin projekteihin. Suunnanvaihtopainike ohjaa erillistä napaisuuden vaihtopiiriä, mikä mahdollistaa suunnanvaihdon lennosta – suosittelemme kuitenkin nopeuden laskemista ennen suunnan vaihtamista moottorin käyttöiän pidentämiseksi.
| Ominaisuus | Tekniset tiedot |
|---|---|
| Tulojännite | DC 6V – 28V (suositus 6V, 12V, 24V) |
| Maksimivirta | 3A |
| Säätötapa | PWM (Pulse Width Modulation) |
| Nopeusalue | 0% – 100% |
| Suunnanvaihto | Erillinen painike (eteen/taakse) |
| Säädin | Pyöritettävä potentiometri |
| Yhteensopivuus | DC-moottorit 6V, 12V, 24V |
| Tyypilliset sovellukset | DIY-projektit, robotiikka, tuulettimet, kuljetinhihnat |
Käyttöohjeet

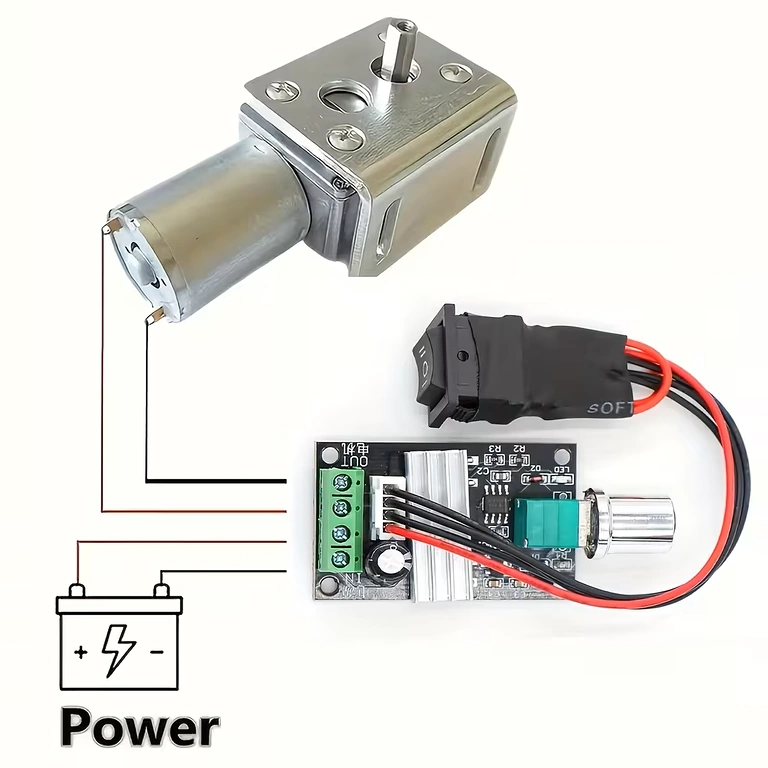

- Kytke DC-virtalähde (6V–28V) säätimen tuloliitäntöihin (+ ja –).

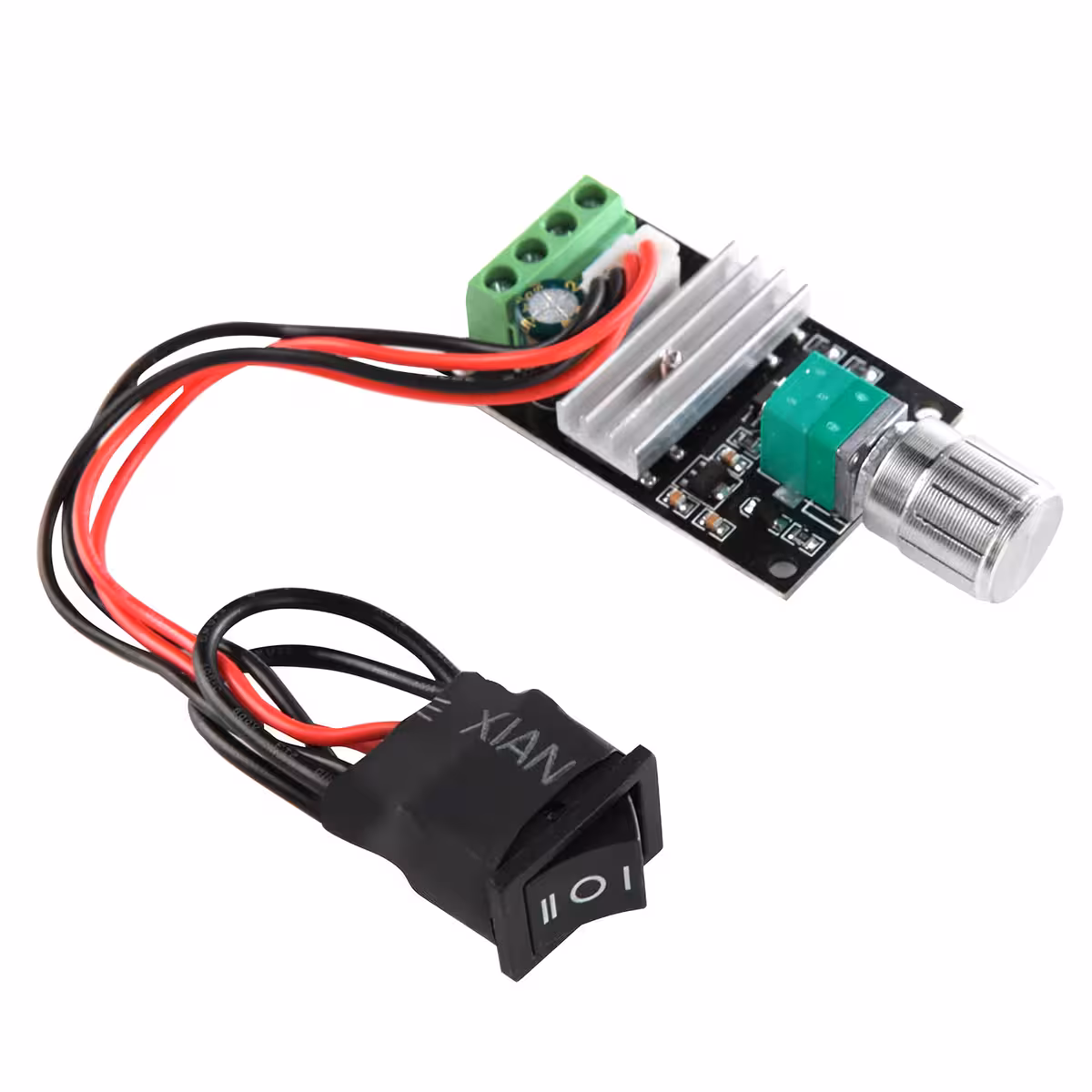

- Kytke DC-moottori säätimen lähtöliitäntöihin.
- Kytke virta päälle — moottori käynnistyy potentiometrillä asetettuun nopeuteen.

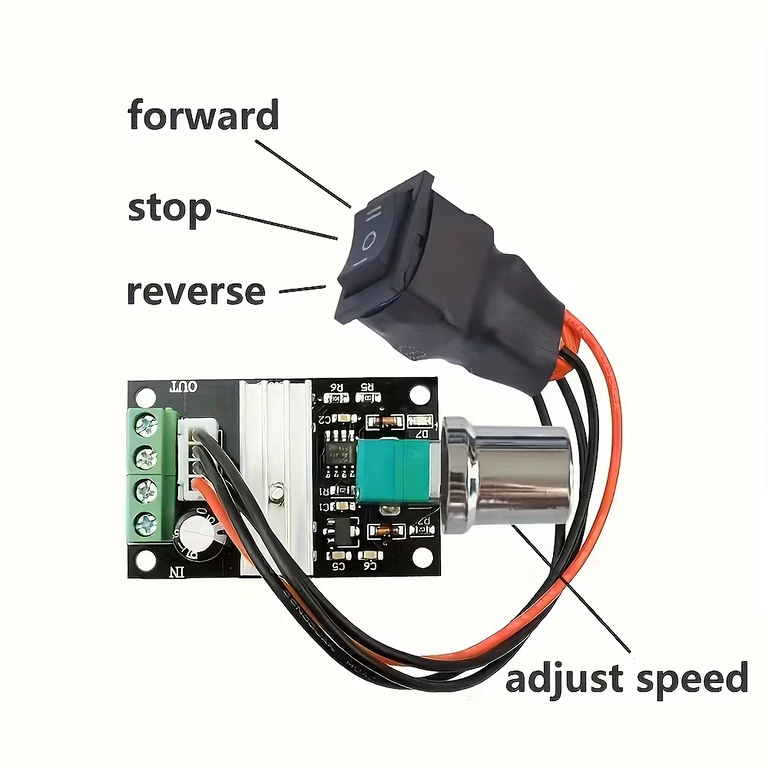

- Käännä potentiometriä myötäpäivään lisätäksesi nopeutta ja vastapäivään vähentääksesi sitä.
- Käytä suunnanvaihtopainiketta muuttaaksesi pyörimissuuntaa. Suositus: laske nopeus minimiin ennen suunnan vaihtamista.
- Varmista, ettei moottorin virrankulutus ylitä 3A — huomioi myös moottorin korkeampi käynnistysvirta.
Pakkauksen sisältö

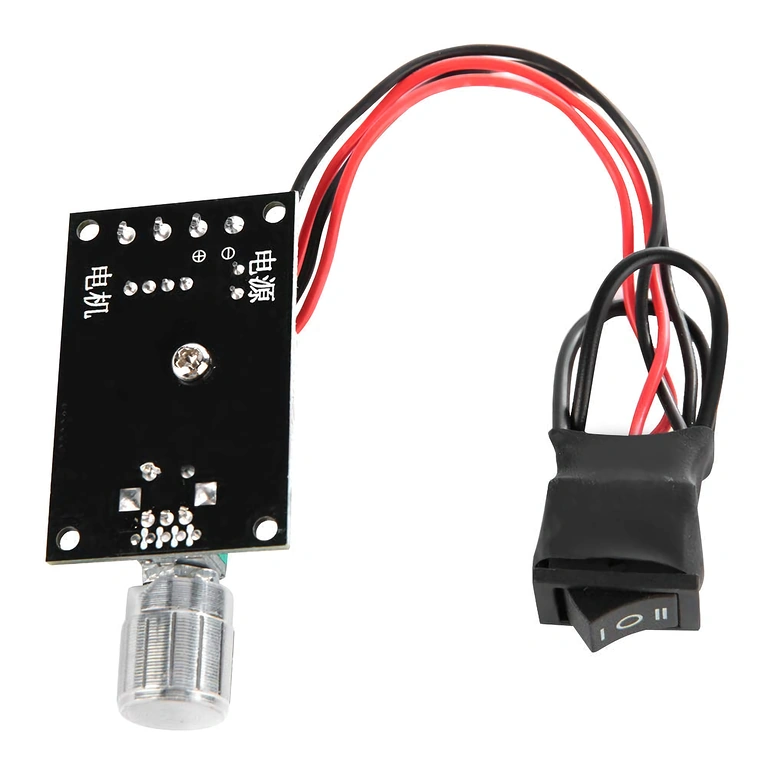

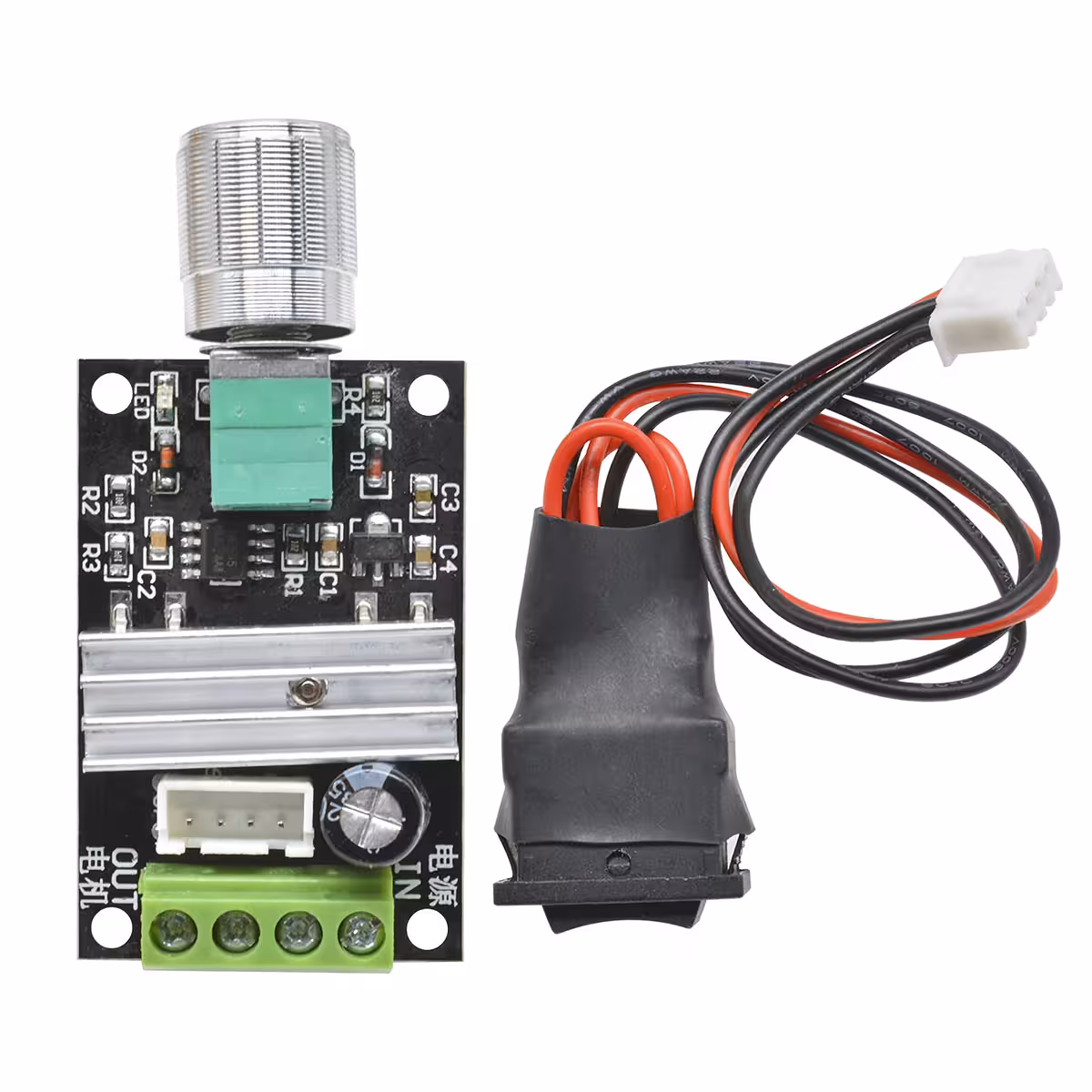

- 1x PWM DC-moottorin nopeudensäädin 6-24V 3A suunnanvaihtopainikkeella ja potentiometrillä
Usein kysytyt kysymykset
Toimiiko tämä tavallisella 12V verkkolaitteella?
Kyllä, mikä tahansa stabiloitu 12V DC-virtalähde toimii. Varmista vain, että virtalähteen virranantokyky riittää moottorisi tarpeisiin.
Voinko käyttää tätä 5V moottorin kanssa?
Emme suosittele. Minimijännite on 6V. Tätä alhaisemmilla jännitteillä toiminta voi olla epävakaata ja laite voi vaurioitua.
Voiko suunnan vaihtaa moottorin käydessä?
Kyllä, painike toimii myös moottorin käydessä. Moottorin ja säätimen suojaamiseksi suosittelemme kuitenkin nopeuden laskemista minimiin ennen suunnan vaihtoa.
Tarvitseeko tämä Arduinon toimiakseen?
Ei tarvitse. Säädin toimii täysin itsenäisesti potentiometrin ja painikkeen avulla. Voit kuitenkin käyttää sitä ulkoisena tehoyksikkönä Arduinon tai Raspberry Pi:n kanssa, jos moottorin virrankulutus ylittää mikrokontrollerin pinien kapasiteetin.
