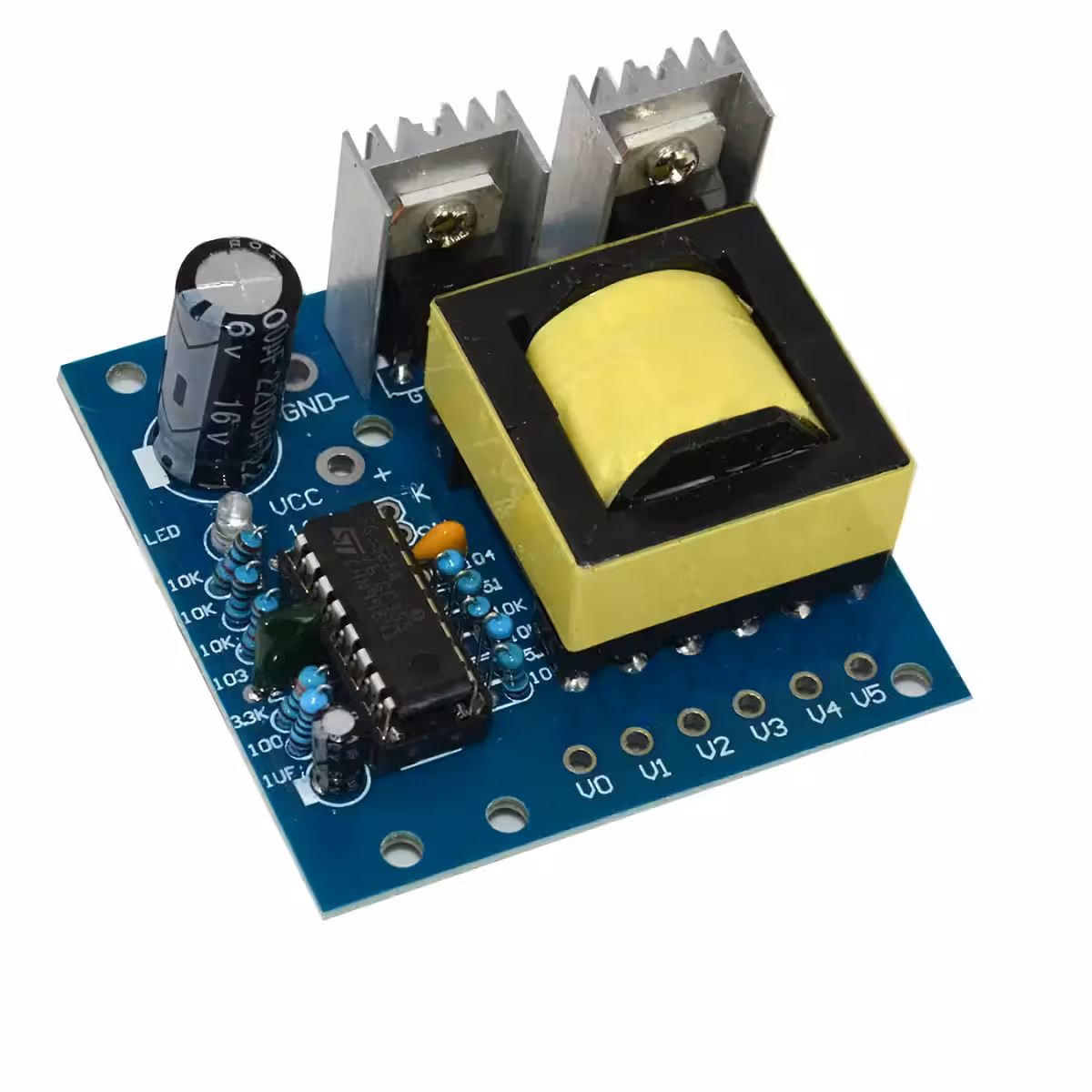

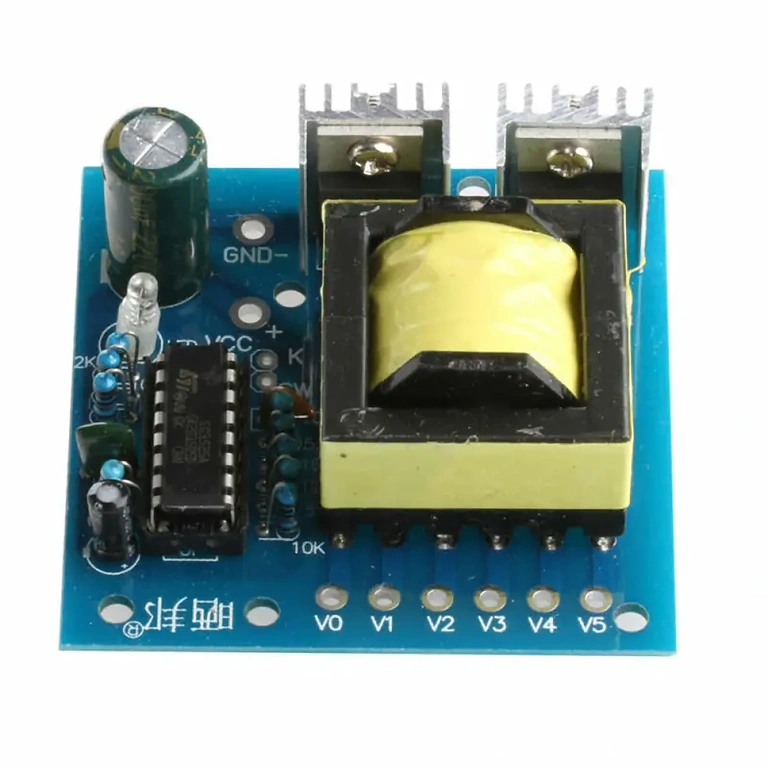

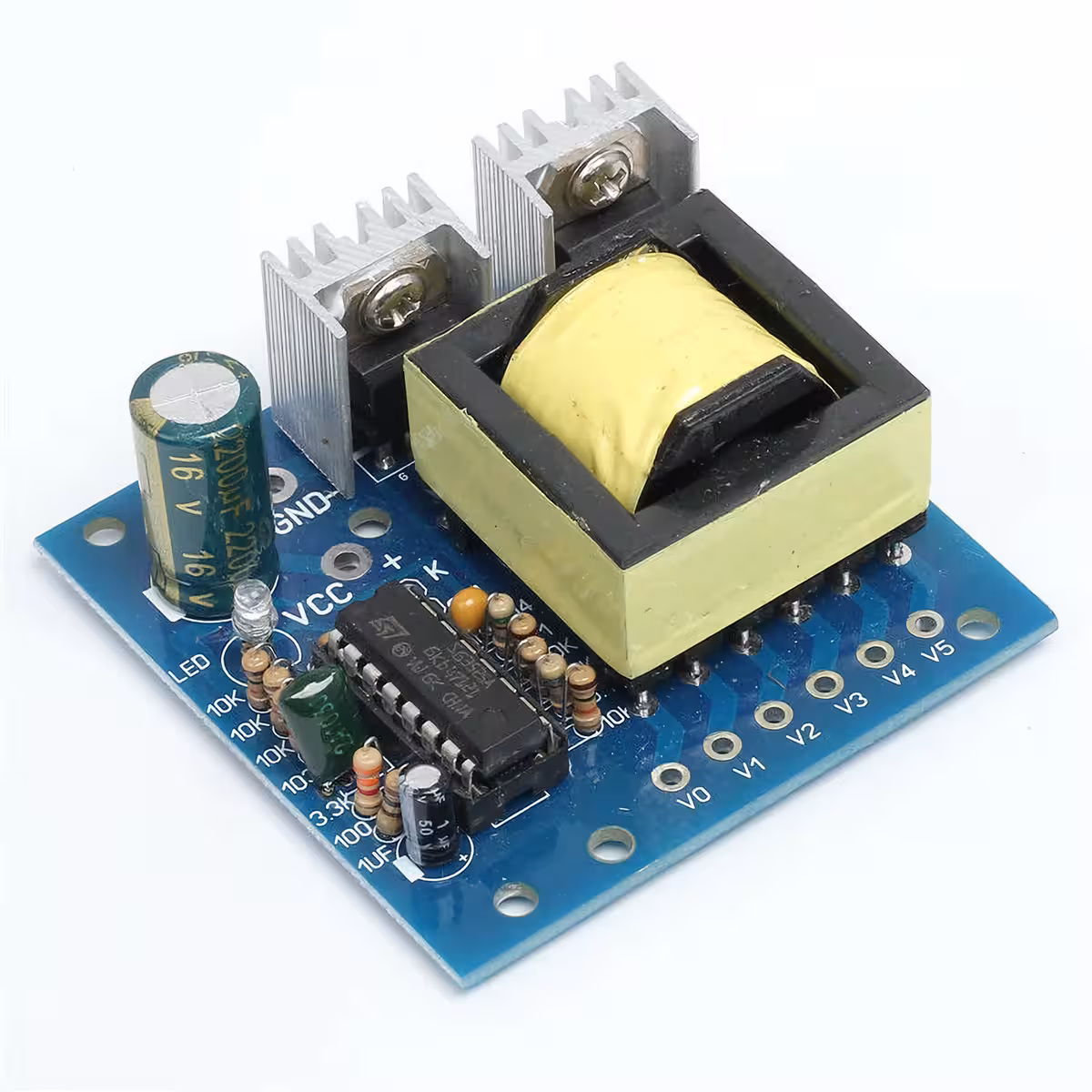

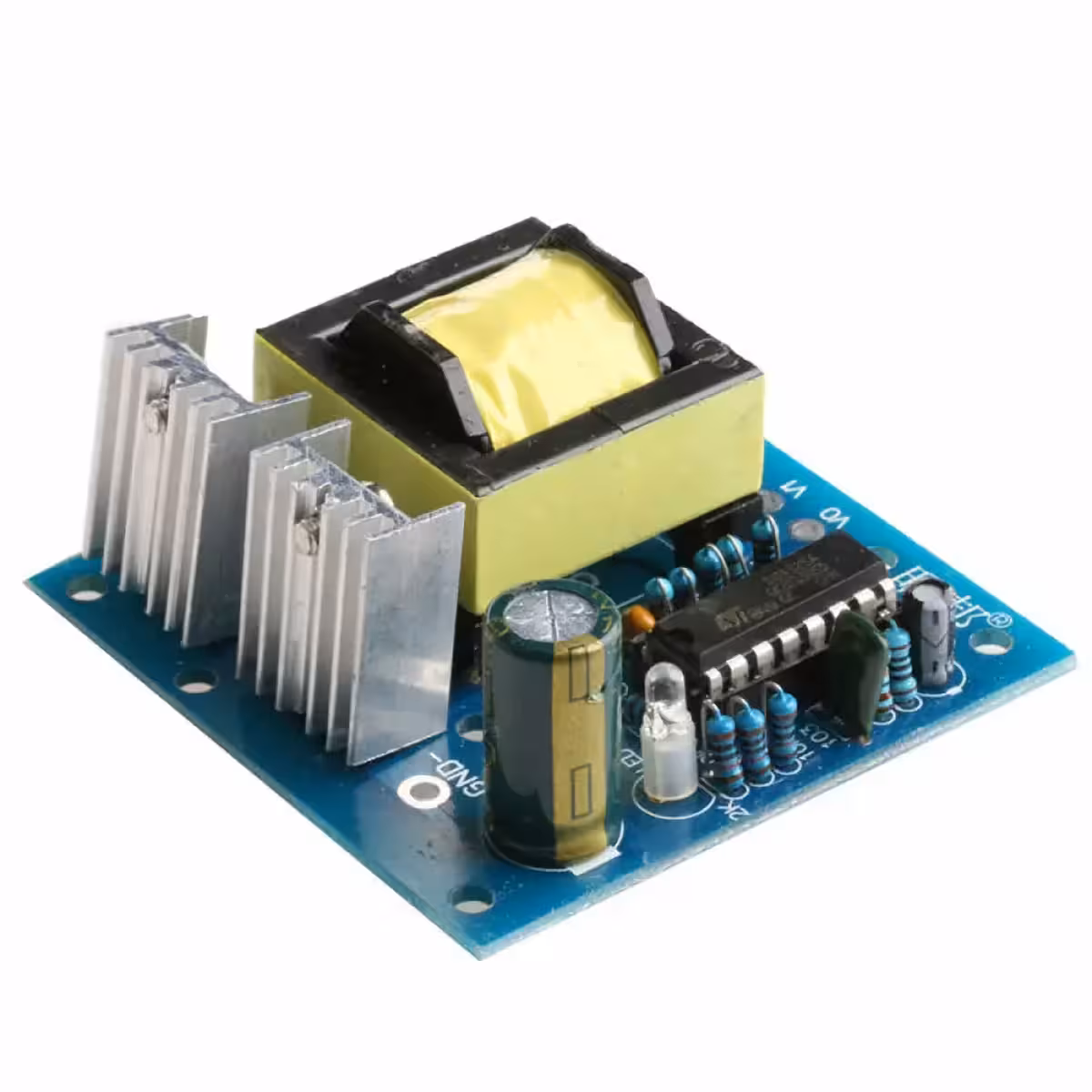

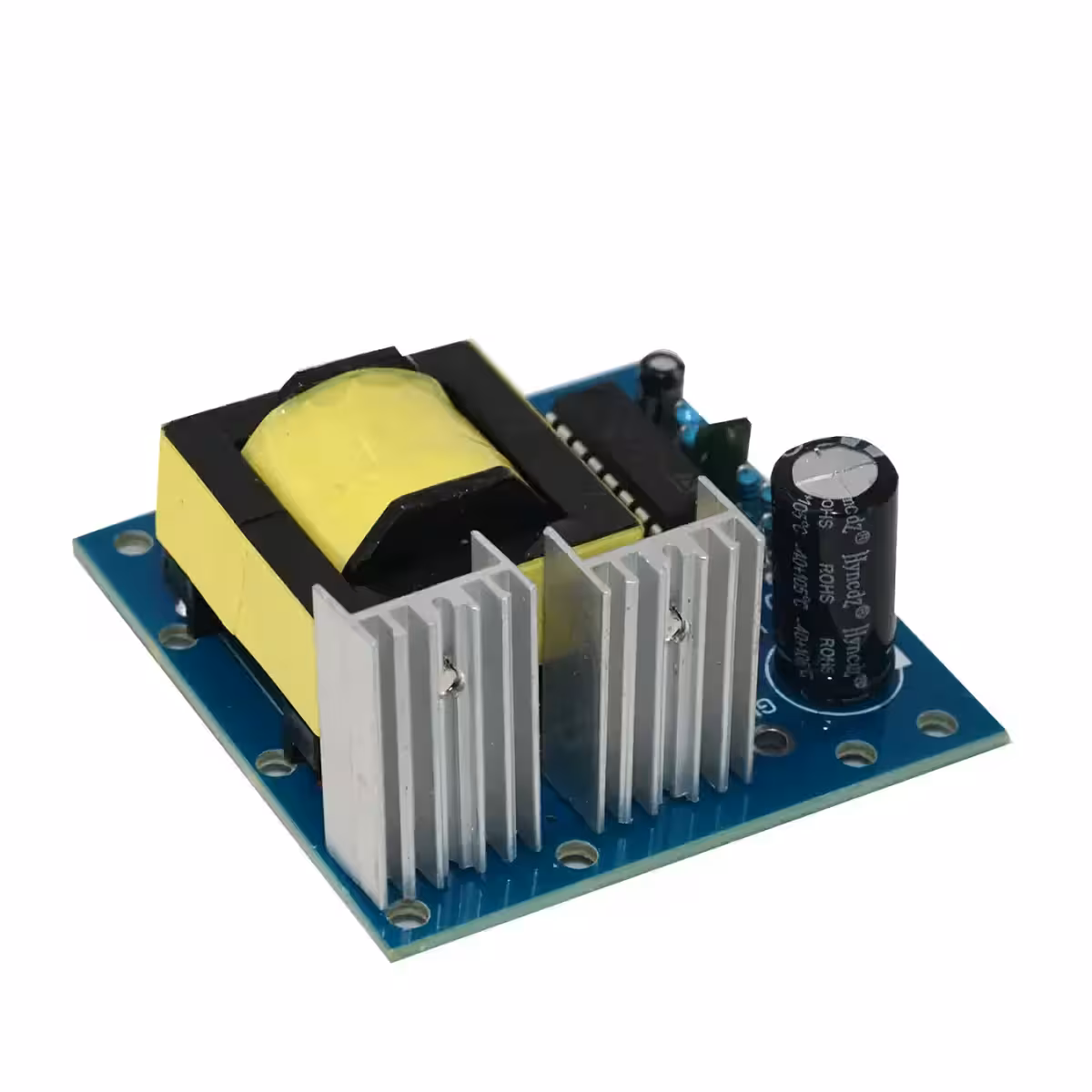

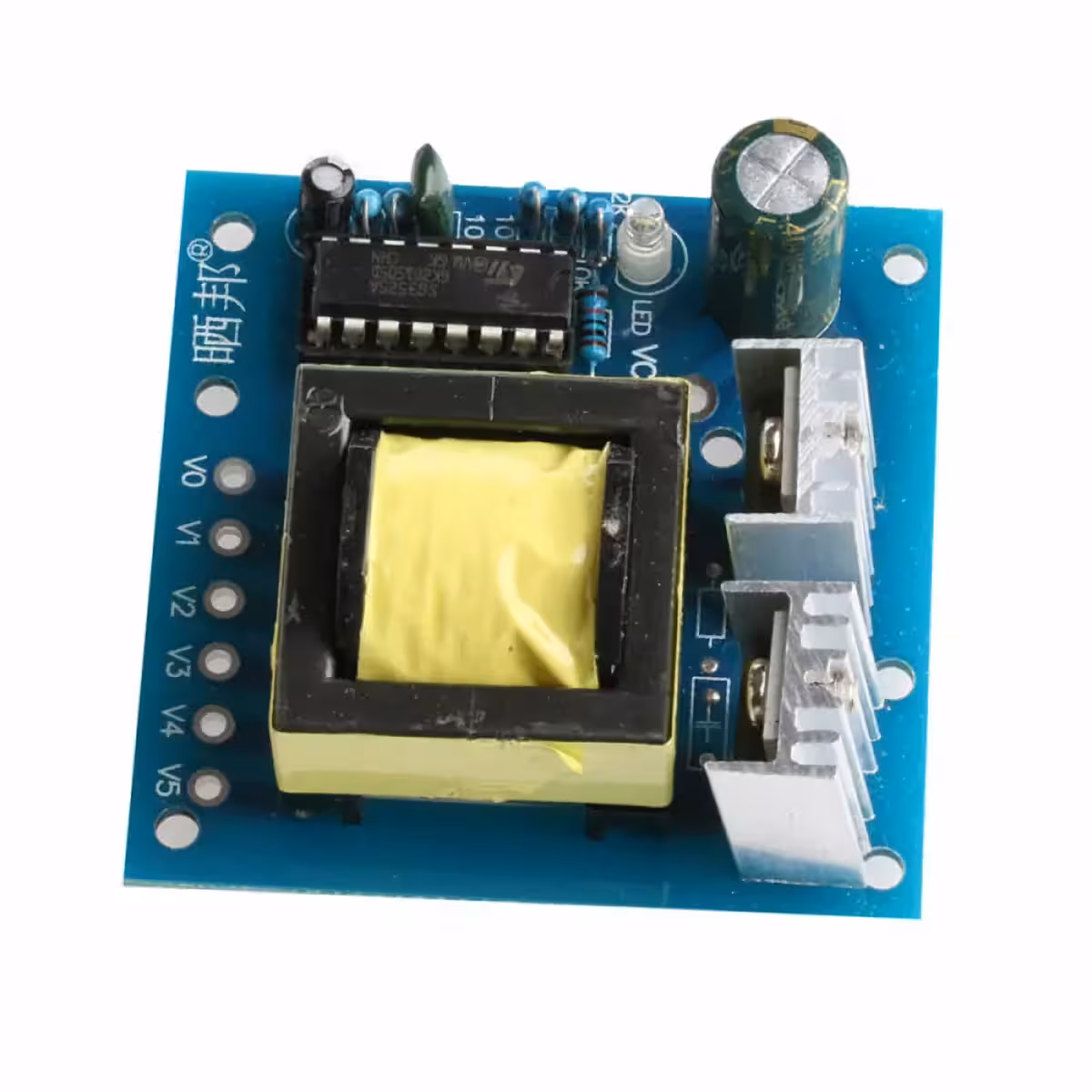

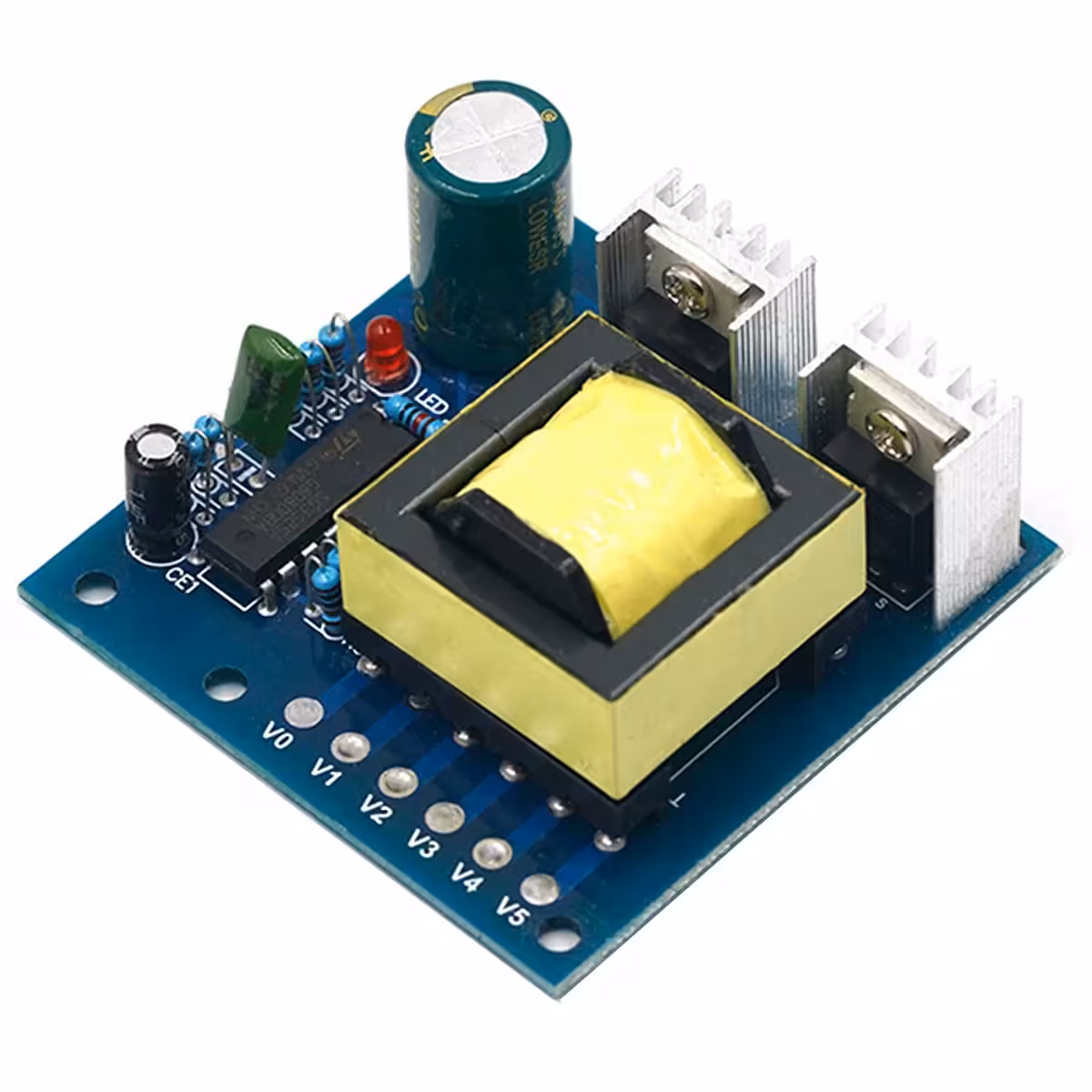

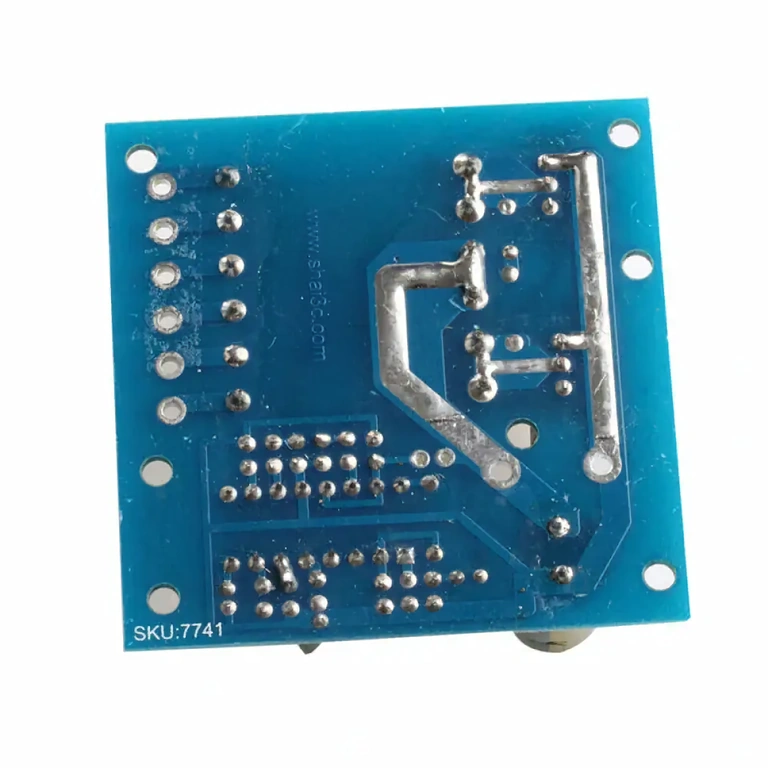

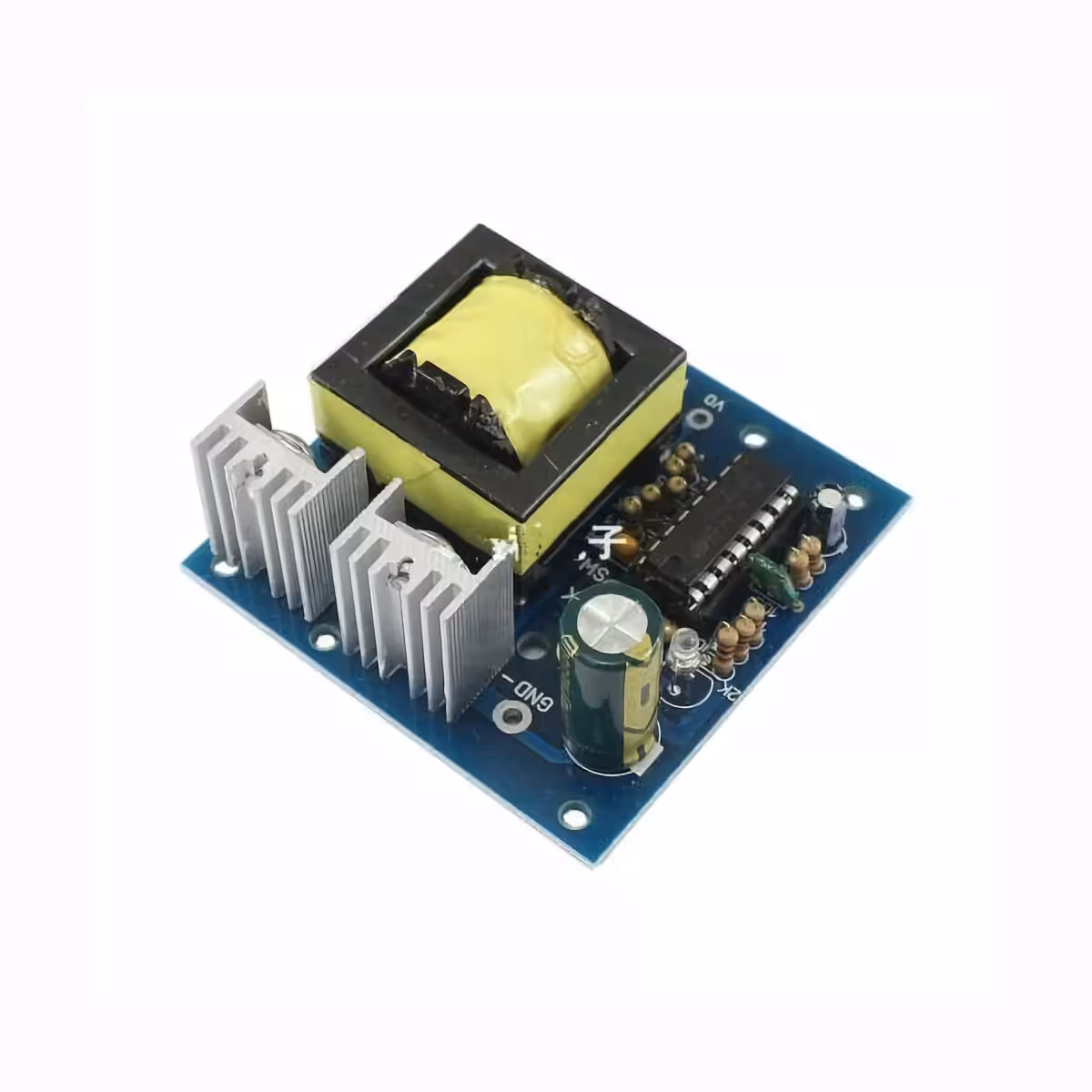

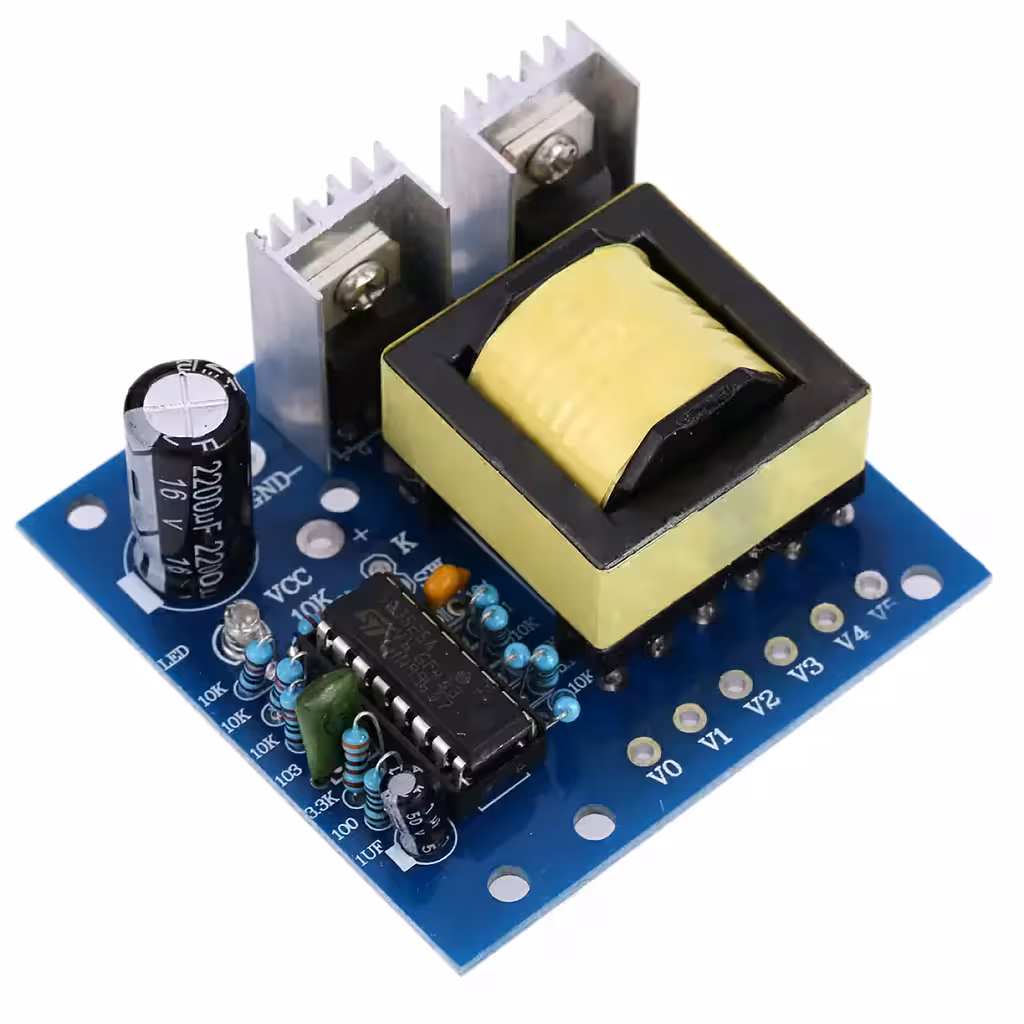

Muuntaaja-moduuli 12V → 220V 150W Auto DIY

Neliöaaltomuuntaja (Square Wave Inverter) auto- ja elektroniikkaprojekteihin.

Tehonkesto: 150W

Syöttö: 12V DC

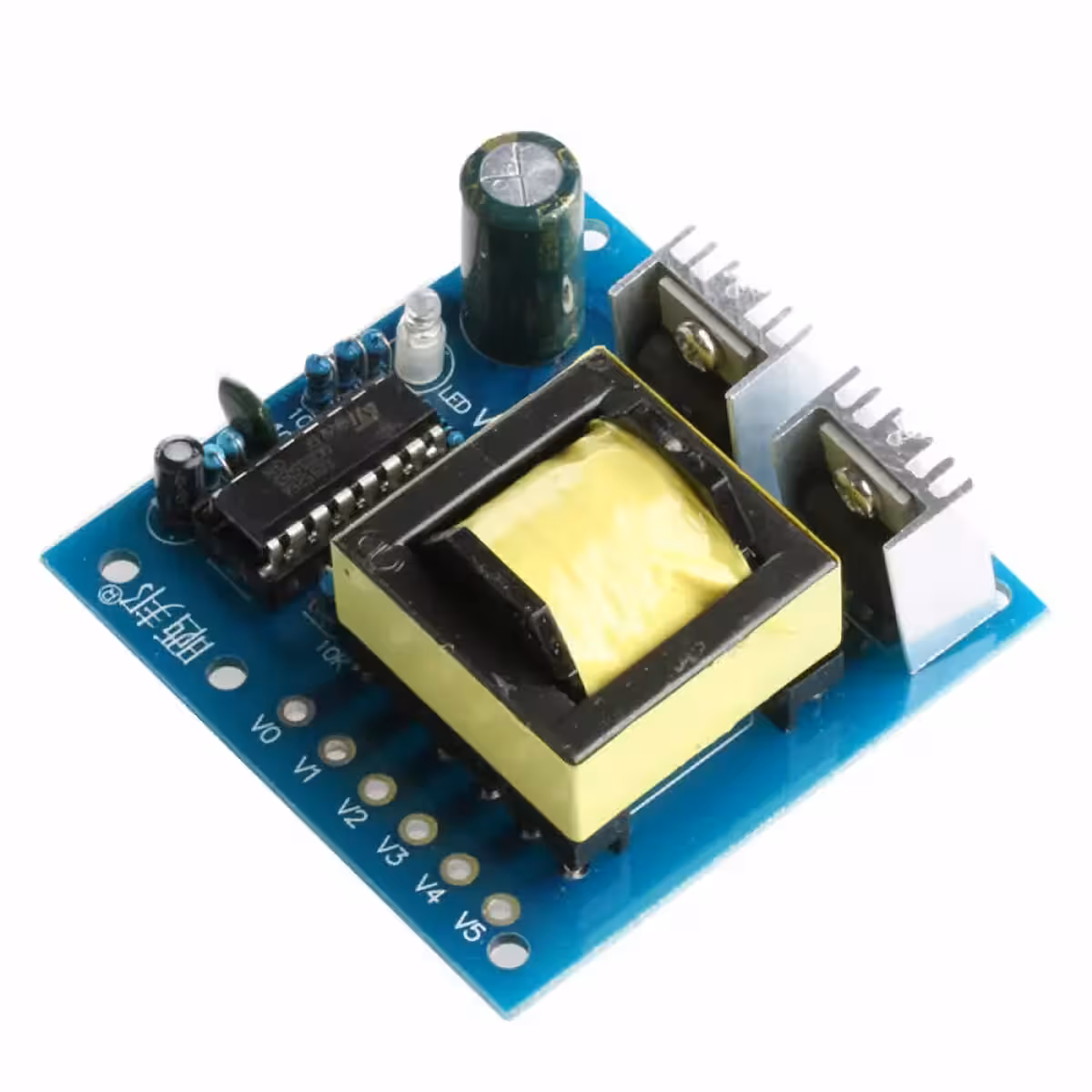

Ulos: 20V AC / 28V AC / 45V AC / 62V AC / 90V AC / 110V AC / 175V AC / 200V AC / 220V AC

Ulosjännitteen taajuus: noin 20 kHz

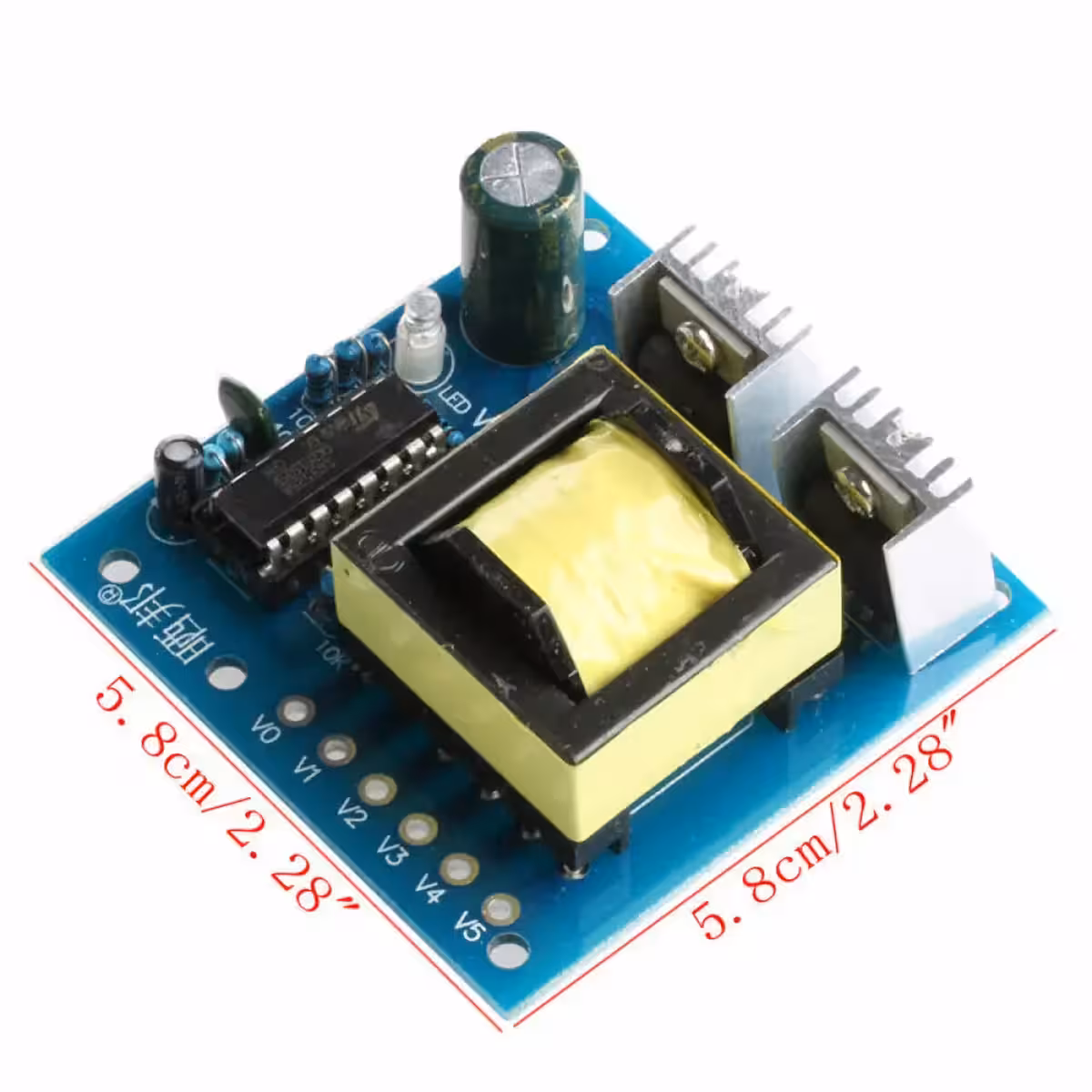

Mitat: 5,8 x 5,8 x 2,8 cm

Käyttötarkoitus: Moduuli sopii erinomaisesti DIY-projekteihin, matalatehoisten lamppujen ja latureiden syöttöön.

Huomio: Ei sovellu korkealaatuisiin äänentoistolaitteisiin, moottoreihin tai tarkkuuslaitteisiin, koska kyseessä on neliöaaltomuuntaja (Square Wave), ei puhdas siniaalto.

Herkkien sovellusten osalta suositellaan käyttämään matalampaa jännitettä (175V – 200V) kompensoimaan puhtaan siniaaltoinvertterin rajoituksia.

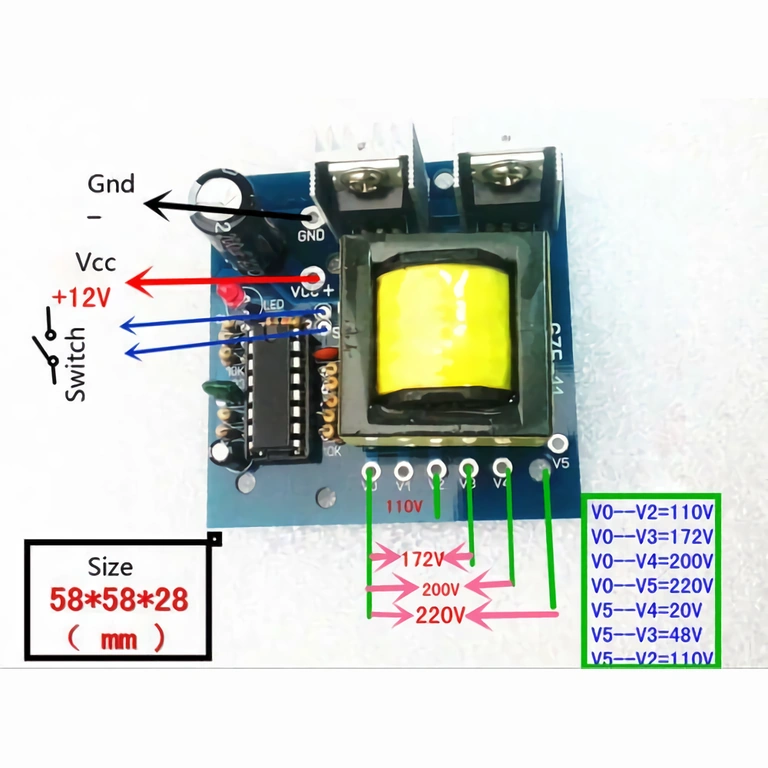

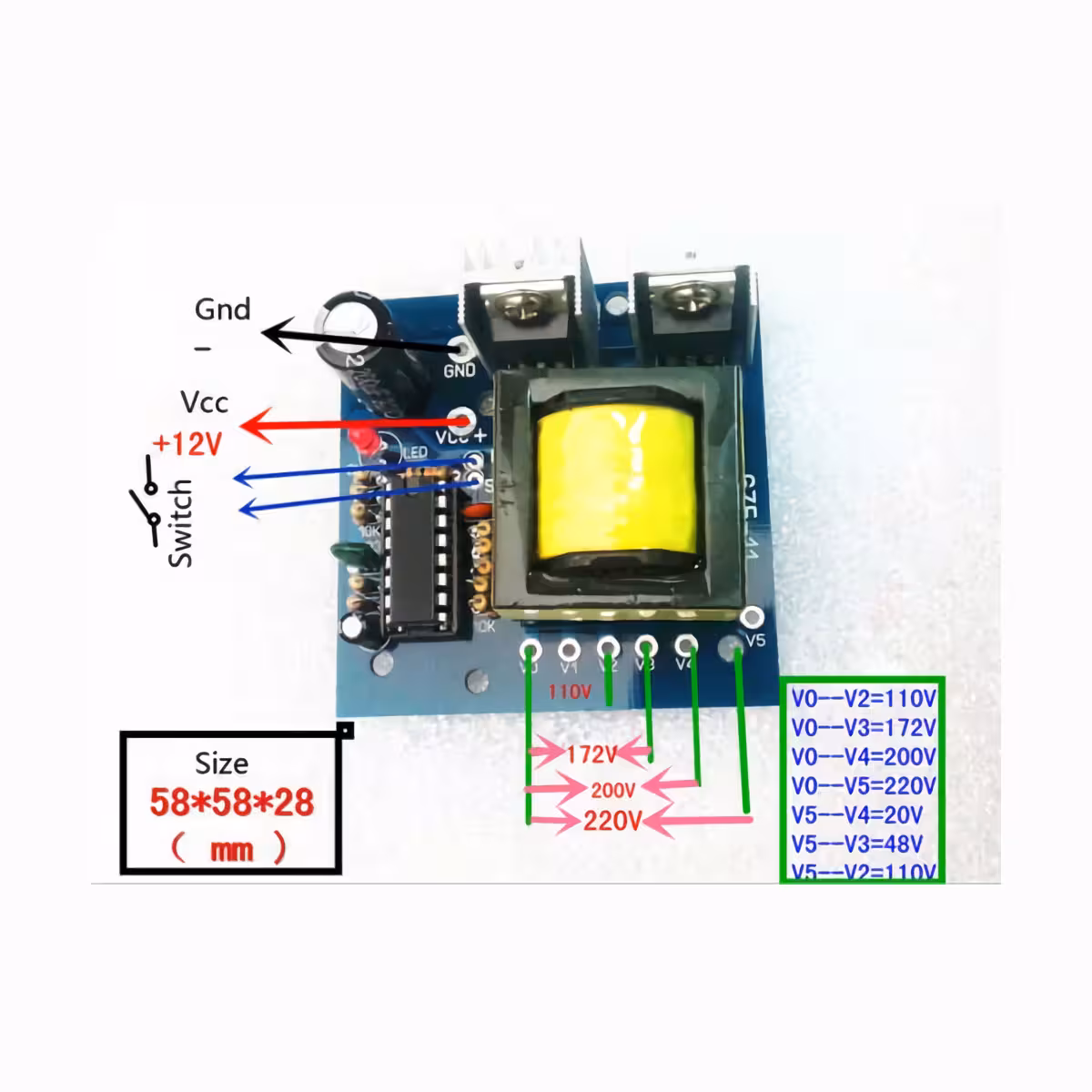

Mahdolliset jännitteet johdotuksen mukaan:

V0 – V2	110V
V0 – V3	175V
V0 – V4	200V
V0 – V5	220V
V5 – V4	20V
V5 – V3	45V
V5 – V2	110V
V4 – V3	28V
V4 – V2	90V
V3 – V2	62V

Digitaaliset mittaukset saattavat näyttää hieman poikkeavia arvoja korkeiden taajuuksien vuoksi. Tarkkoihin mittauksiin suositellaan analogista mittalaitetta.
