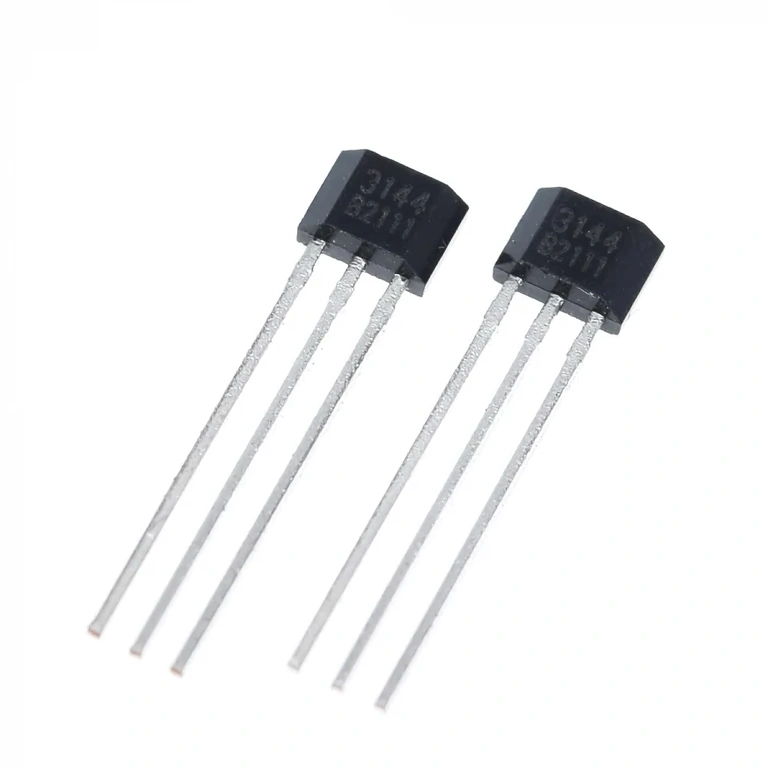

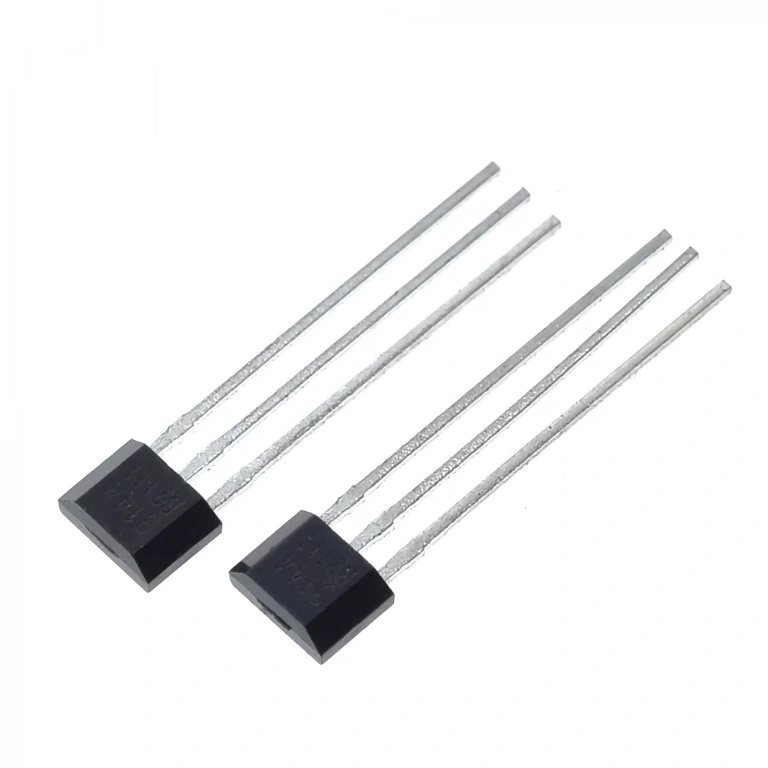

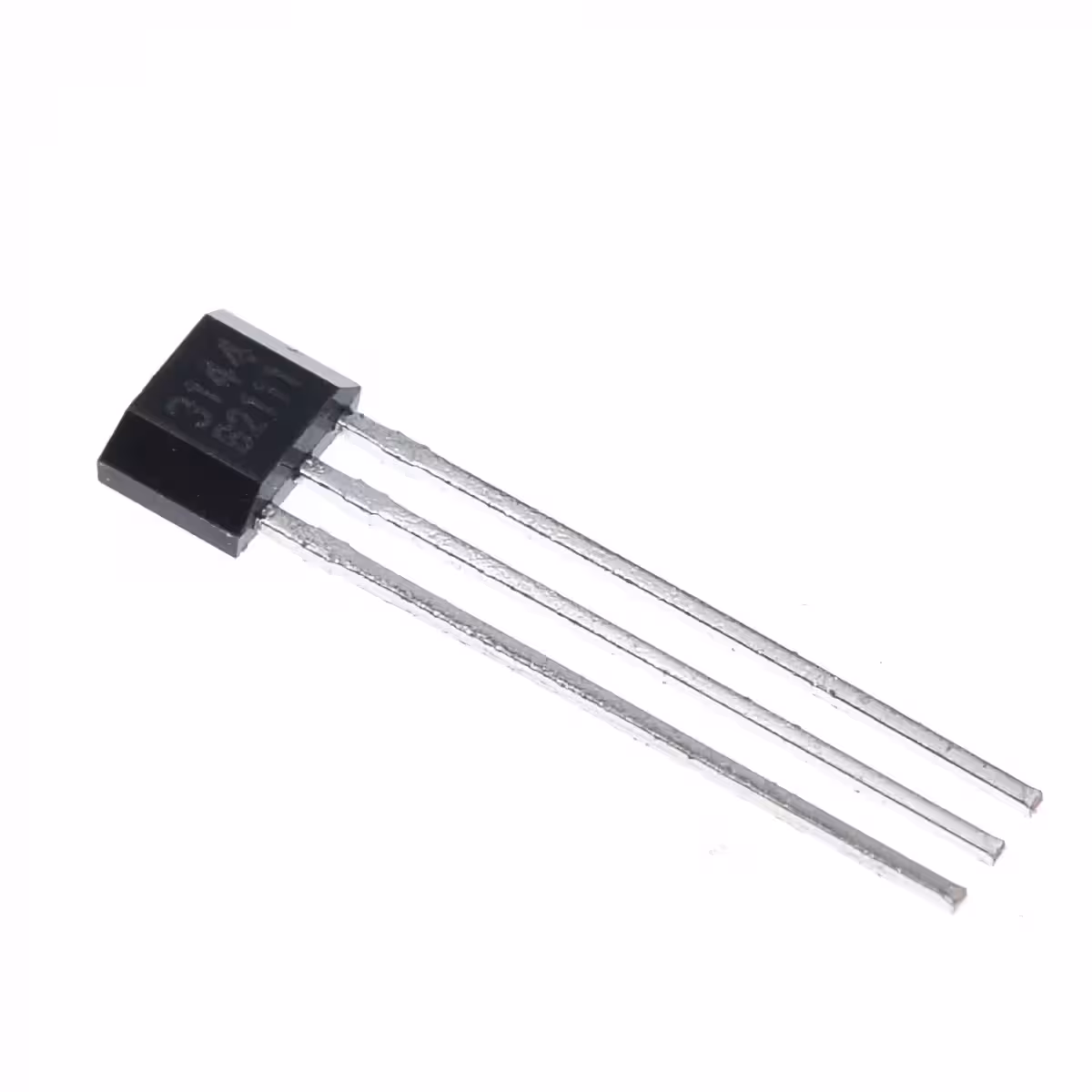

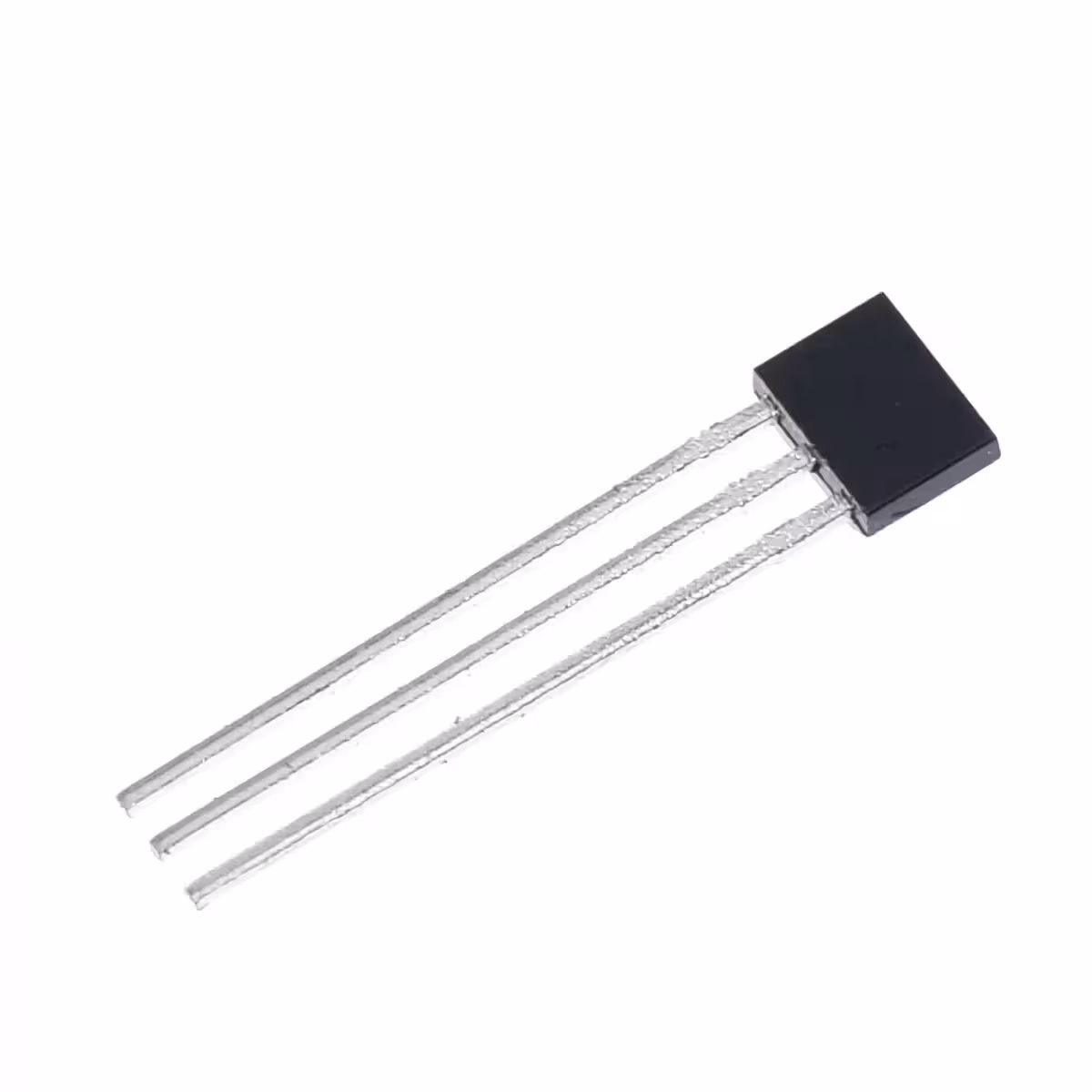

Bipolaariset HALL-anturit BLDC-moottoreille – 3 kappaleen täydellinen vaihtosarja

Täriseekö sähkömoottori käynnistettäessä, pitääkö se outoa ääntä tai ei käynnisty lainkaan? Syynä on usein viallinen HALL-anturi. Tämä 3 kappaleen bipolaarinen HALL-anturisarja on kustannustehokas ratkaisu sähköpyörien, sähköpotkulautojen, skoottereiden ja hoverboardien BLDC-moottoreiden korjaamiseen ilman tarvetta vaihtaa koko moottoria tai ohjainyksikköä.

Huom: Sarja sisältää 3 identtistä anturia, mikä on tarvittava määrä tyypillisen 3-vaiheisen BLDC-moottorin kaikkien antureiden vaihtamiseen.

Miksi valita tämä sarja? (Tärkeimmät edut):

Laaja yhteensopivuus — korvaa suoraan mallit A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E ja 49E ilman muutostöitä.
Bipolaarinen tunnistus — reagoi magneettikenttiin molempiin suuntiin, mikä ehkäisee tärinää ja moottorin lukittumista kuormituksen alla.
Helppo asennus — standardi 3-pinninen liitäntä (VCC +5V, GND, signaali), suora kytkentä ilman monimutkaisia adaptereita.
Kestävä korjaus — vaihtamalla kaikki kolme anturia kerralla varmistat moottorin luotettavan toiminnan pitkäksi aikaa.
Säästä kustannuksissa — murto-osa uuden moottorin tai ohjainyksikön hinnasta.

Toimintaperiaate ja suorituskyky

Jokainen anturi hyödyntää Hall-ilmiötä: se tunnistaa roottorin magneettikentän muutokset ja lähettää digitaalisen signaalin ohjainyksikölle, joka ohjaa moottorin vaiheita. Ilman tätä tietoa moottori ei käynnisty tasaisesti tai ei käynnisty lainkaan.

Lähtösignaali vaihtelee välillä 0V – 3.2V. Moottorin liitäntä tapahtuu tyypillisesti 5-johtoisella liittimellä: 2 johtoa virransyötölle (+5V ja GND) sekä yksi signaalijohto jokaiselle anturille. Standardikonfiguraatio 36V ja 48V sähköajoneuvoille.

Näin testaat epäilyttävän anturin: Vie magneetti anturin lähelle ja mittaa yleismittarilla signaalipinnin jännite. Jos jännite ei vaihtele 0V ja ~3.2V välillä, anturi on viallinen ja se tulee vaihtaa. Jos anturit toimivat, tarkista moottorin johdotukset ja ohjainyksikön kunto.

Ominaisuus	Tiedot
Anturityyppi	Bipolaarinen magneettinen (Hall-ilmiö)
Yhteensopivat mallit	A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E
Käyttöjännite	+5V DC
Lähtösignaali	0V – 3.2V (digitaalinen)
Pinnien määrä	3 (VCC, GND, Signaali)
Moottorin liitäntä	5-johtoinen liitin (2 virta + 3 signaali)
Käyttökohteet	Sähköpyörä, sähköpotkulauta, sähköskootteri, hoverboard
Määrä pakkauksessa	3 kpl

Pakkauksen sisältö

3x Bipolaarinen HALL-anturi (yhteensopiva A3144E, 41F, SS41F ja vastaavien kanssa)

Usein kysytyt kysymykset

Mistä tiedän, että HALL-anturit ovat rikki?

Tyypillisiä oireita ovat moottorin käynnistymättömyys, voimakas tärinä käynnistyksessä tai moottorin lukittuminen kuormituksessa. Testaa anturit viemällä magneetti niiden lähelle ja mittaamalla signaalipinnin jännite yleismittarilla; sen tulisi vaihdella 0V ja ~3.2V välillä.

Sopiiko tämä minun sähkömoottoriini?

Jos moottorisi käyttää A3144, 41F, SS41F tai vastaavia antureita, sarja on yhteensopiva. Tämä kattaa valtaosan 36V ja 48V BLDC-moottoreista, joita käytetään sähköpyörissä ja sähköpotkulaudoissa.

Miksi vaihtaa kaikki kolme, jos vain yksi on rikki?

Antureilla on sama käyttötuntimäärä ja kulumisaste. Jos yksi on pettänyt, muutkin ovat todennäköisesti elinkaarensa päässä. Kaikkien vaihtaminen kerralla ehkäisee uuden vian ilmenemisen pian korjauksen jälkeen.

Vaatiiko asennus erityisosaamista?

Asennus vaatii moottorin avaamista. Suosittelemme ottamaan valokuvan johdotuksista ennen purkamista, jotta kokoaminen on helpompaa. Erikoistyökaluja ei tarvita, mutta perustason tekninen osaaminen on suositeltavaa.
