Digitaalinen DC-volttimittari ja ampeerimittari 0–100V / 0–100A – Kattava valvonta shunttivastuksella
Haluatko seurata DC-virtapiirisi tilaa tarkasti ilman arvailuja? Tämä digitaalinen voltti- ja ampeerimittari näyttää jännitteen ja virran reaaliajassa jopa 100V ja 100A alueella. Pakkaus sisältää kaiken tarvittavan, mukaan lukien shunttivastuksen ja liitäntäkaapelit, joten asennus on vaivatonta.
Huomautus: 100A shunttivastus on välttämätön yli 10A virroille ja se sisältyy toimitukseen. Moduuli vaatii erillisen 4,5–30V DC-käyttöjännitteen, joka on riippumaton mitattavasta virtapiiristä.
Miksi valita tämä malli? (Tärkeimmät edut):
- Kaksivärinen LED-näyttö — punaiset numerot jännitteelle ja siniset virralle; erinomainen luettavuus myös kirkkaassa valossa.
- 100A shunttivastus sisältyy hintaan — et tarvitse erillisiä lisäosia, kaikki on valmiina käyttöön.
- Tarkka resoluutio 0,01V / 0,01A — näet tarkat arvot, kuten 14,73V ja 8,42A, ilman pyöristysvirheitä.
- Päivitysnopeus 500ms — arvot päivittyvät kaksi kertaa sekunnissa, mikä takaa luotettavan seurannan.
- Pieni virrankulutus alle 20mA — ei häiritse mitattavaa virtapiiriä, sopii erinomaisesti myös pienille akustoille.
- Kompakti koko 48×29×21mm — helppo asentaa kojelautaan, sähkökeskukseen tai omiin DIY-projekteihin.
- Käyttölämpötila –10°C – +65°C — kestää vaativia olosuhteita autoissa, työpajoissa tai suojatuissa aurinkopaneeliasennuksissa.
Tekniset tiedot ja suorituskyky
Moduulin ytimessä on tarkkuusmikrokontrolleri, joka päivittää lukemat 500ms välein tasaisesti ja viiveettä. Jännitteen resoluutio säätyy automaattisesti: 0,01V alle 10V jännitteillä ja 0,1V korkeammilla jännitteillä. Erillinen käyttöjännite (4,5–30V DC) mahdollistaa esimerkiksi 72V järjestelmän seurannan 12V apuvirralla ilman monimutkaisia kytkentöjä.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Moduulin käyttöjännite | DC 4,5 – 30V |
| Mitattava jännite | DC 0 – 100V |
| Jännitteen resoluutio | 0,1V (yli 10V) / 0,01V (alle 10V) |
| Mitattava virta | 0 – 100A (shunttivastuksella) |
| Virran resoluutio | vähintään 0,01A |
| Oma virrankulutus | < 20mA |
| Päivitysnopeus | 500ms |
| Käyttölämpötila | –10°C ~ +65°C |
| Mitat | 48 × 29 × 21mm |
| Jännitenäytön väri | Punainen |
| Virtanäytön väri | Sininen |
| Mitattava virta | DC (tasavirta) |

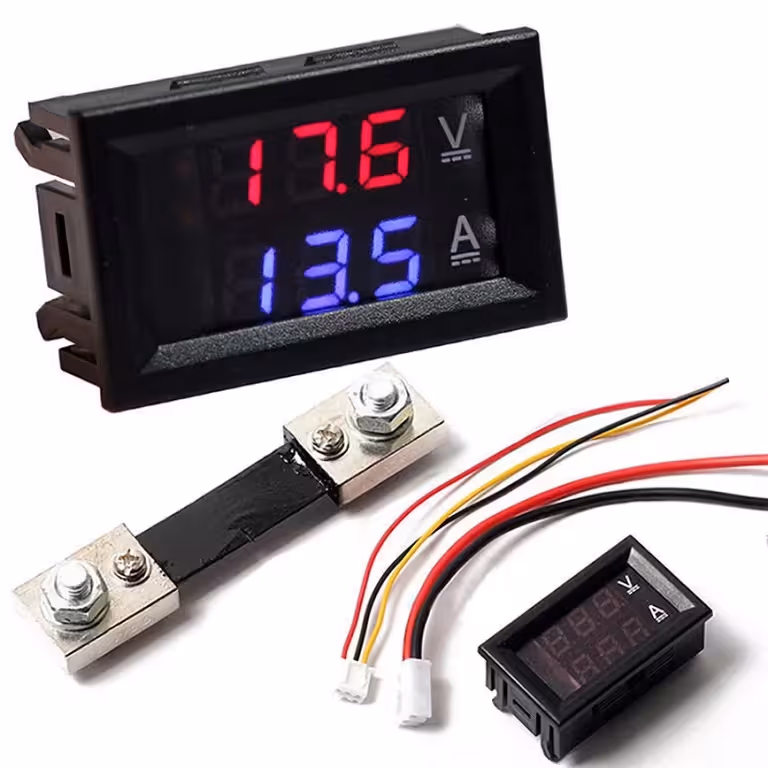

Pakkauksen sisältö
- 1 × Digitaalinen LED-voltti- ja ampeerimittari
- 1 × 100A shunttivastus (liitäntäkaapeleilla)
- 1 × Liitäntäkaapelisarja
Usein kysytyt kysymykset
Soveltuuko tämä aurinkopaneelijärjestelmiin tai off-grid-kohteisiin?
Kyllä. Se toimii kaikissa 0–100V ja 0–100A DC-järjestelmissä, kuten aurinkopaneelien lataussäätimissä ja akustojen valvonnassa. Muista vain kytkeä moduulin oma käyttöjännite (4,5–30V DC) erikseen.
Tuleeko shunttivastus mukana?
Kyllä, 100A shunttivastus ja tarvittavat kaapelit sisältyvät toimitukseen. Et tarvitse muita lisäosia virran mittaamiseen.
Miten toimin, jos mitattava jännite ylittää 30V?
Käytä moduulin käyttöjännitteenä erillistä virtalähdettä tai DC-DC-jännitteenalenninta, joka antaa 4,5–30V. Itse mittaus toimii 100V asti riippumatta käyttöjännitteestä.
Mikä on asennusaukon koko?
Moduulin ulkomitat ovat 48 × 29 × 21mm. Suositeltu asennusaukko on noin 45 × 26mm. Tarkista mitat huolellisesti ennen paneelin leikkaamista.
Toimiiko tämä vaihtovirralla (AC)?
Ei. Tämä laite on suunniteltu ainoastaan tasavirralle (DC). Älä kytke sitä AC-virtapiiriin.
