Digitaalinen paneelimittari – seuraa jännitettä ja virtaa samanaikaisesti
Kun haluat reaaliaikaista tietoa sähkökeskuksesi tilasta, tarvitset luotettavan mittarin, joka näyttää sekä jännitteen että virran yhdellä silmäyksellä. Tämä digitaalinen AC-volttiampeerimittari (60–500V / 0–100A) on suunniteltu selkeään seurantaan ilman turhia kytkimiä. Laite on kompakti ja sopii standardiin 22 mm paneeliaukkoon.
Huomautus: Laite on tarkoitettu ainoastaan vaihtovirralle (AC). Se ei sovellu tasavirtajärjestelmiin (DC). Pienten virtojen tarkempaa mittausta varten suosittelemme kierrättämään vaihejohdinta 3–5 kertaa virtamuuntajan läpi.
Miksi valita tämä malli? (Tärkeimmät edut):
- Samanaikainen näyttö — jännite ja virta näkyvät yhtä aikaa, mikä säästää aikaa ja helpottaa seurantaa.
- Laaja mittausalue — 60–500V ja 0–100A kattavat niin tavalliset 230V kotitalousasennukset kuin vaativammat teollisuuskohteet.
- Selkeä LED-näyttö — kirkkaat numerot erottuvat erinomaisesti myös hämärissä tiloissa tai kauempaa katsottuna.
- Kompakti 22 mm asennus — vaatii vain 31×31 mm tilan paneelista, joten se sopii erinomaisesti ahtaisiinkin sähkökeskuksiin.
- Ei johdotusten katkaisua — virran mittaus tapahtuu induktiivisesti virtamuuntajan kautta, joten olemassa olevaa virtapiiriä ei tarvitse katkaista.
- Säädettävä tarkkuus — alle 10A virroilla voit lisätä mittaustarkkuutta kierrättämällä johdinta 3–5 kertaa virtamuuntajan läpi.
Tekniset tiedot ja suorituskyky
Tämä moduuli yhdistää AC-volttimittarin ja virtamuuntajalla varustetun ampeerimittarin samaan koteloon. L- ja N-liittimet hoitavat laitteen virransyötön ja jännitteen mittauksen, kun taas virta mitataan non-invasiivisesti virtamuuntajan avulla. Mittaustulos päivittyy välittömästi kirkkaalle LED-näytölle.
| Parametri | Arvo / Yksityiskohta |
|---|---|
| Jännitteen mittausalue | 60 – 500 V AC |
| Virran mittausalue | 0 – 100 A AC |
| Yhteensopiva verkko | Vain vaihtovirta (AC) |
| Näyttötyyppi | Kirkas LED-näyttö |
| Paneelin koko | 31 × 31 mm |
| Asennusaukon halkaisija | 22 mm |
| Kotelon väri | Valkoinen |
| Virran mittaustapa | Virtamuuntaja (induktiivinen, non-invasiivinen) |
| Suositeltu kierrosmäärä | 3 – 5 kierrosta (pienille virroille) |
Asennusohjeet
- Poraa paneeliin 22 mm reikä ja aseta mittari paikalleen.
- Kytke verkon vaihejohdin (L) laitteen L-liittimeen.
- Kytke verkon nollajohdin (N) laitteen N-liittimeen.
- Pujota kuorman vaihejohdin virtamuuntajan renkaan läpi. Jos virta on alle 10A, tee 3–5 kierrosta tarkkuuden parantamiseksi.
- Kytke vaihejohdin kuormaan ja nollajohdin suoraan verkon nollaan.
- Kytke virta päälle — LED-näyttö näyttää jännitteen ja virran välittömästi.
Pakkauksen sisältö
- 1 × Digitaalinen AC-volttiampeerimittari 60–500V / 0–100A, valkoinen kotelo
Usein kysytyt kysymykset
Toimiiko laite tasavirralla (DC)?
Ei. Laite on suunniteltu vain AC-verkoille. DC-kytkentä voi vaurioittaa laitetta ja antaa virheellisiä lukemia.
Pitääkö virtajohto katkaista asennusta varten?
Ei tarvitse. Johdin pujotetaan virtamuuntajan läpi, joten asennus on helppo ja turvallinen ilman sähköpiirin katkaisua.
Miksi johdin pitää kierrättää useamman kerran virtamuuntajan läpi?
Jokainen kierros vahvistaa mitattavaa magneettikenttää. Pienillä virroilla (alle 5–10A) 3–5 kierrosta parantaa mittaustarkkuutta huomattavasti.
Voiko tällä seurata tavallista 230V kodinkonetta?
Kyllä, se sopii täydellisesti 230V yksivaiheverkkoon, kunhan kuormitus ei ylitä 100A.
Mikä on asennusaukon koko?
Asennus vaatii 22 mm halkaisijan aukon. Moduulin etupaneelin koko on 31 × 31 mm.
Tuotekuvagalleria
**ri N******* –

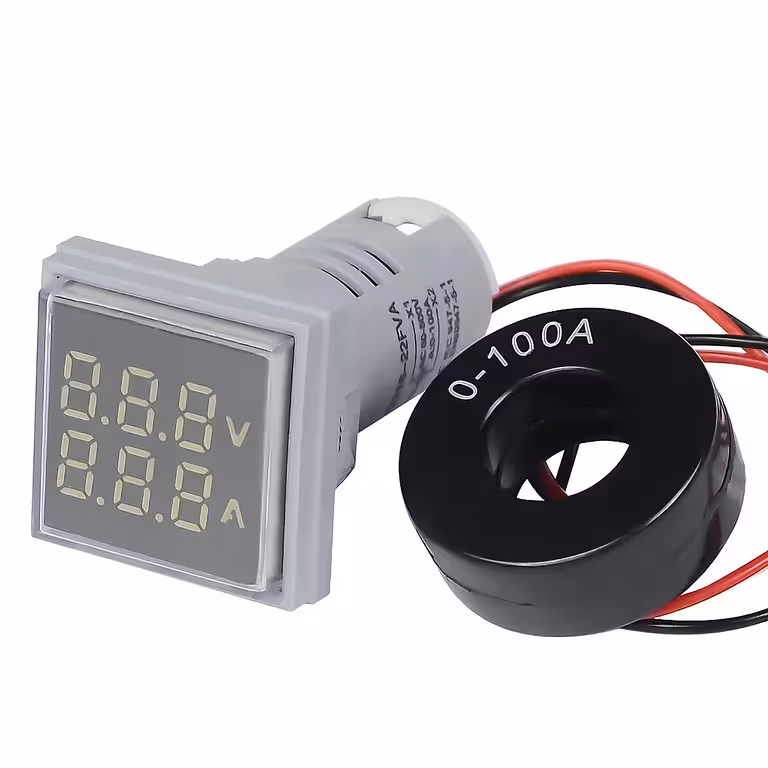

Kirkas näyttö, josta lukemat näkee helposti kauempaakin. Tarkat mittaustulokset.
